雕刻机用带挂钩扭转弹簧三维设计

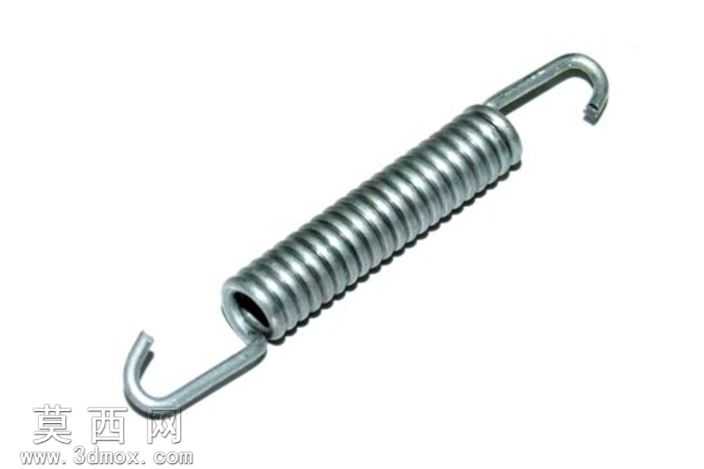

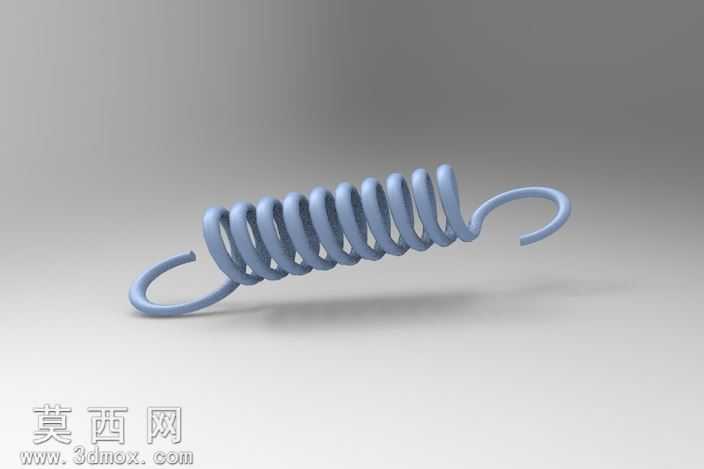

本模型为雕刻机配套使用的带挂钩扭转弹簧三维建模成果，建模过程依托参数化设计逻辑完成，首先对扭转弹簧的核心功能需求进行拆解：该零件需在雕刻机运行过程中通过扭转变形储存机械能，为对应机构提供复位、张紧的弹性作用力，因此建模时优先确定弹簧的核心参数基准。首先绘制螺旋扫掠路径，以等节距圆柱螺旋线为主体路径，严格匹配弹簧的有效圈数、中径、线径参数，保证螺旋升角符合扭转弹簧的受力设计要求，扫掠过程中采用圆形截面沿螺旋路径连续生成簧圈主体，确保每一圈簧丝的截面轮廓均匀一致，无扭曲变形问题。针对两端的挂钩结构，在螺旋主体的两个末端分别延伸出过渡直段，再通过圆弧折弯生成挂钩的弯钩造型，弯钩的曲率半径、开口尺寸均经过尺寸校验，保证挂钩能够与雕刻机对应安装位的销轴、挂点精准适配，避免安装后出现松脱、干涉问题。材质设置上选用弹簧钢材质参数，在渲染环节赋予金属镀锌的表面质感，还原五金弹簧的银灰色金属光泽，同时对簧丝表面做细微的拉丝纹理处理，提升模型的真实感，避免塑料感失真。结构设计上重点校核了簧圈之间的初始间隙，保证弹簧在受扭过程中圈与圈之间不会出现剐蹭卡滞，两端挂钩的受力方向与弹簧扭转中心的力臂长度经过反复调整，确保扭矩输出符合雕刻机对应机构的载荷需求。建模过程中对所有特征做全参数关联，后续若需调整弹簧的刚度、长度、挂钩尺寸，仅需修改对应参数即可完成模型更新，无需重新绘制特征，大幅提升模型的复用性。模型完成后通过干涉检查验证，确认挂钩与簧圈主体、相邻簧圈之间无实体重叠，安装基准面与安装孔位的尺寸公差符合通用五金配件的装配要求，能够直接导入装配环境完成雕刻机对应机构的虚拟装配，验证弹性复位动作的运行逻辑，为后续的零件加工、机构仿真提供精准的三维数据支撑。
