工业手持操作终端按键面板结构

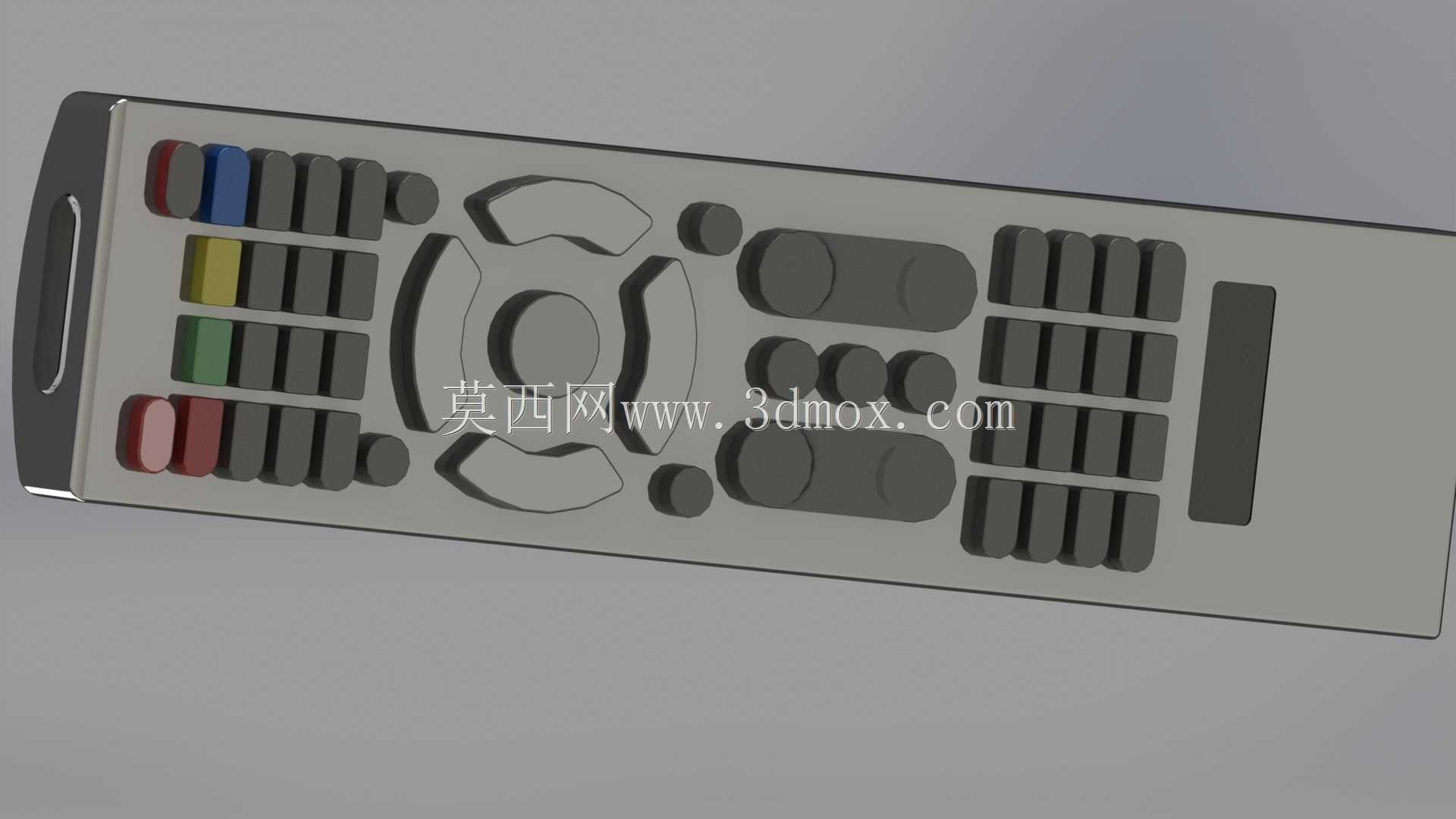

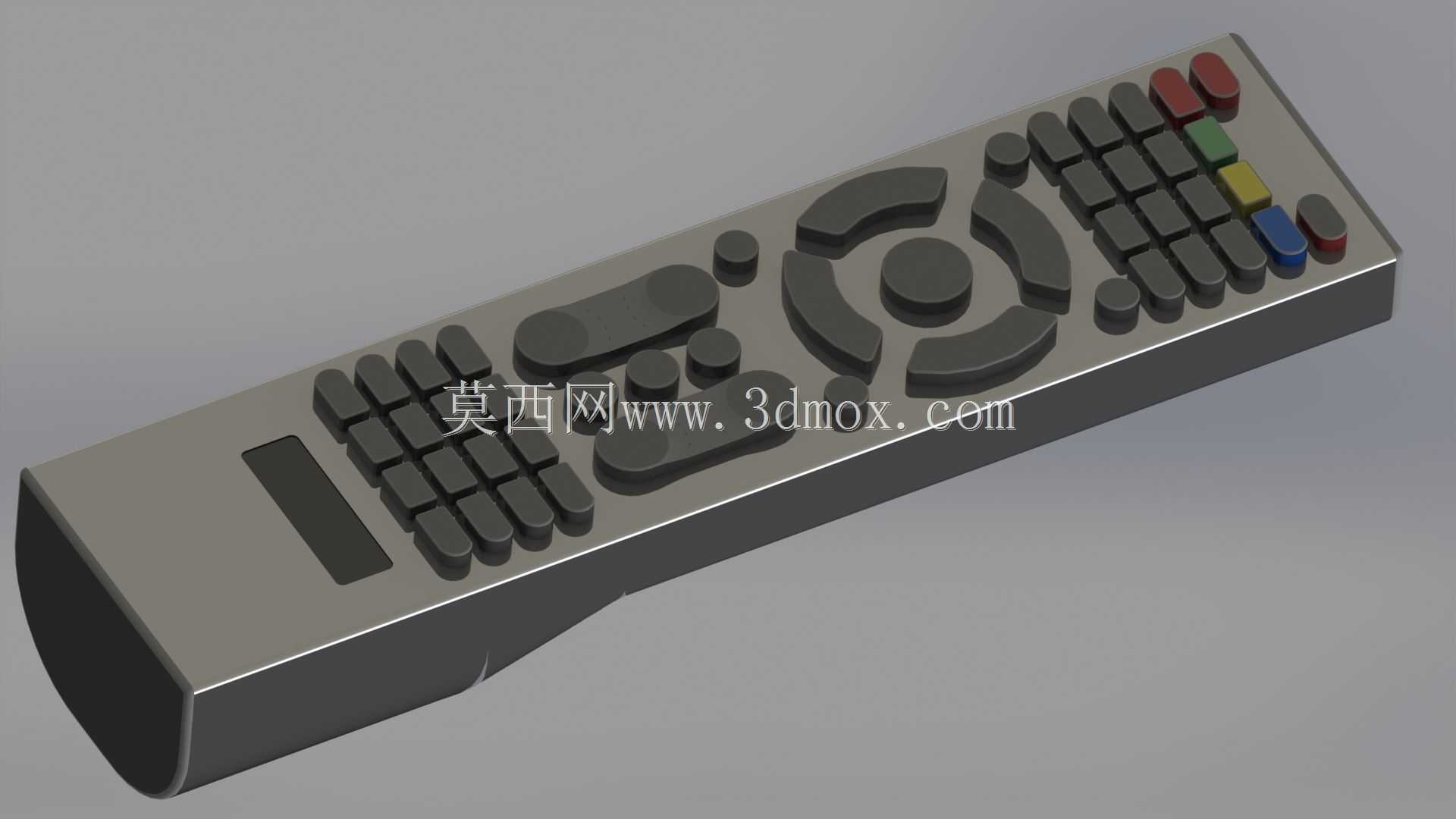

该手持操作终端的结构重点集中在按键排布、握持边界与接口防护上，适合作为设备本地调试、工位参数录入、小型机械动作控制等人机交互场景的参考模型。从整机形态看，前端采用略带斜度的操作面，按键区按功能密度分区布置：左侧用彩色键帽区分急停、模式切换或方向类高频操作，中部布置多组矩形功能键与圆形导航键，右侧保留成排数字或参数选择键。这种分区不是单纯的外观装饰，而是为了让操作者在视线短暂离开面板时，仍能依靠键帽形状、颜色和位置形成触觉定位，降低误触概率。

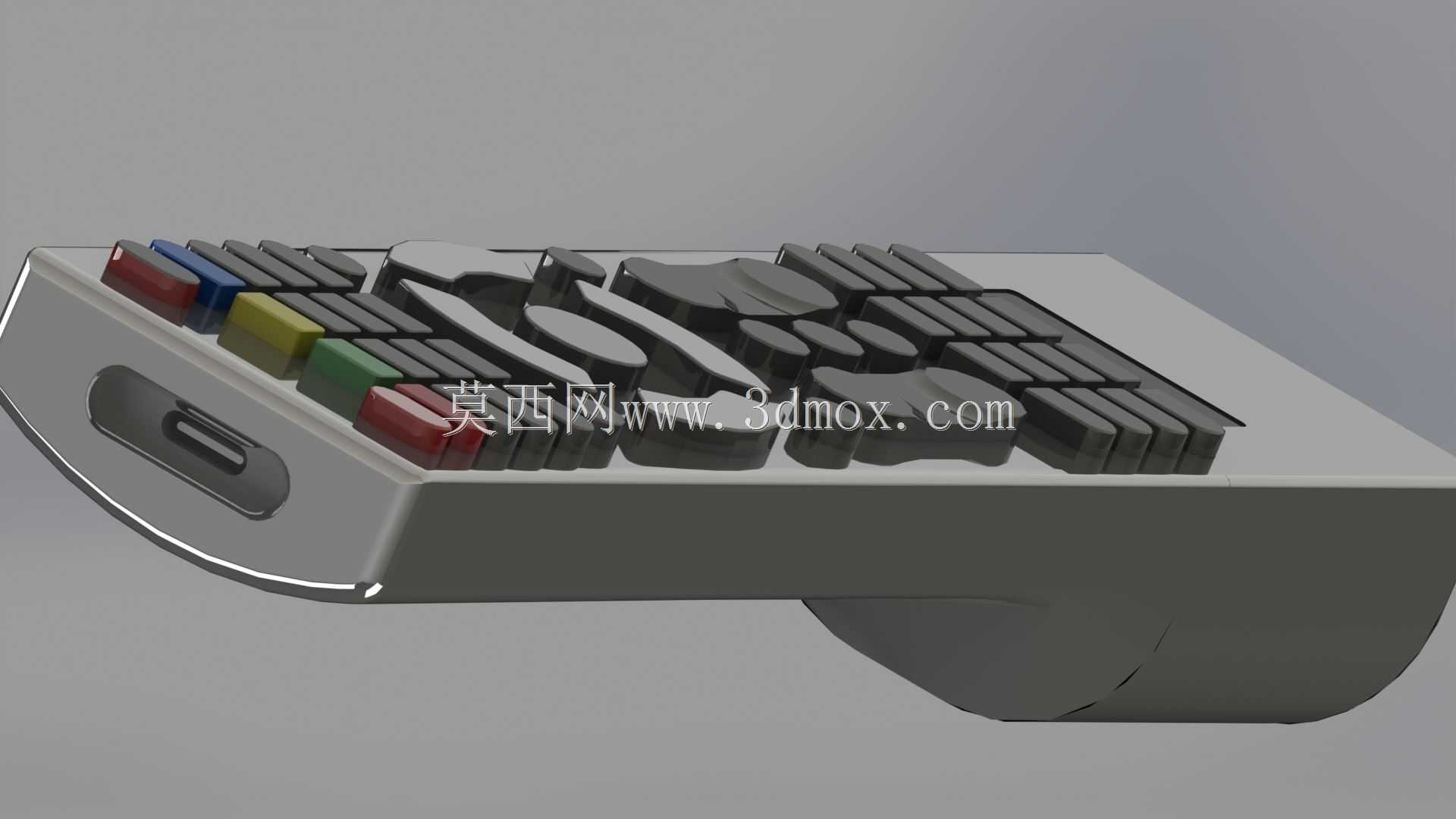

壳体侧边做了收窄与圆角过渡，握持区厚度需要兼顾内部PCB板、导电胶、电池仓或连接线的布置空间。模型中可见侧面预留长条形接口窗口，实际设计时可对应数据下载、充电或有线通讯接口；窗口周边应留出密封槽、止口或灌胶边界，以便在工业现场实现防尘防泼溅。底部圆弧支撑面既影响手持舒适度，也决定桌面放置时的稳定性，若需要立式摆放，还要校核重心是否落在支撑面内。

按键结构通常采用硅胶导电胶加塑料键帽的方案。键帽顶面高度差不宜过大，否则会造成按压行程不一致；键帽之间需保留足够间隙，避免相邻按键联动。彩色功能键建议使用差异化材质或表面纹理，而不仅靠印刷标识，因为工业环境中字符容易磨损。圆形导航区周围应设置限位筋，防止键帽侧向晃动；底部开关或触发件的行程要与硅胶弹片峰值力匹配，保证反馈清晰。

从安装边界看，前面板与底壳宜采用螺丝柱加卡扣的复合连接：螺丝柱提供长期紧固力，卡扣控制装配间隙；螺柱位置要避开按键导电胶走线和内部元器件。PCB固定柱高度需根据按键行程确定，过高会导致按键手感发软，过低则可能出现按压不触发。若终端用于振动较强的设备旁，还需在电池仓、接口板和壳体之间增加缓冲肋或压紧筋，避免长期使用后接插件松动。

该模型对外形比例、按键阵列和侧部接口位置表达较完整，可用于检查手持区域是否干涉、拇指覆盖范围是否合理，以及面板标识区与结构件之间的空间关系。后续细化时，还应补充按键行程、壳体壁厚、螺丝规格、密封件截面和内部板卡固定方式，使概念造型进一步转化为可加工、可装配的实物结构。
