商超手推购物车重载支撑轮组结构

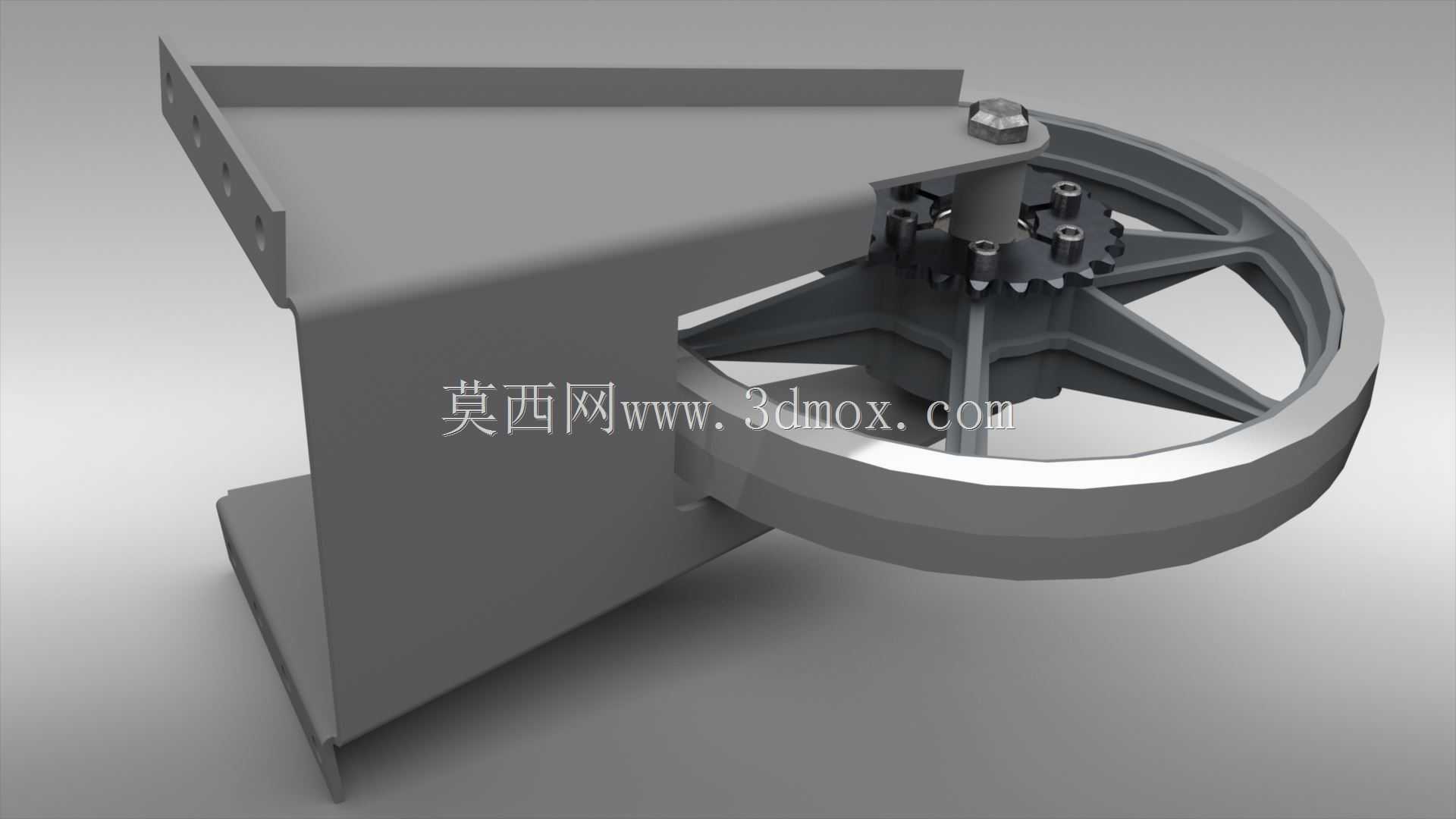

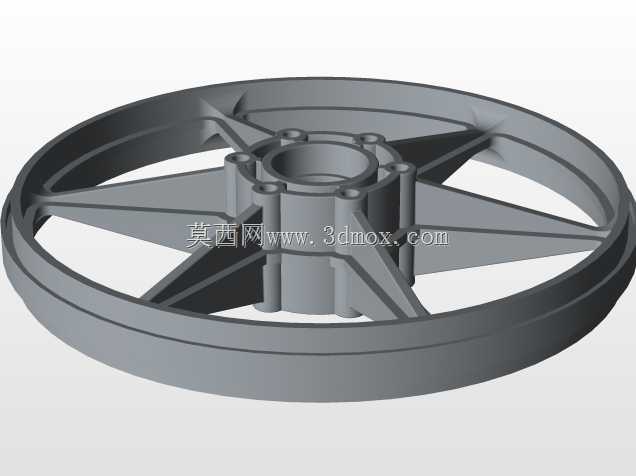

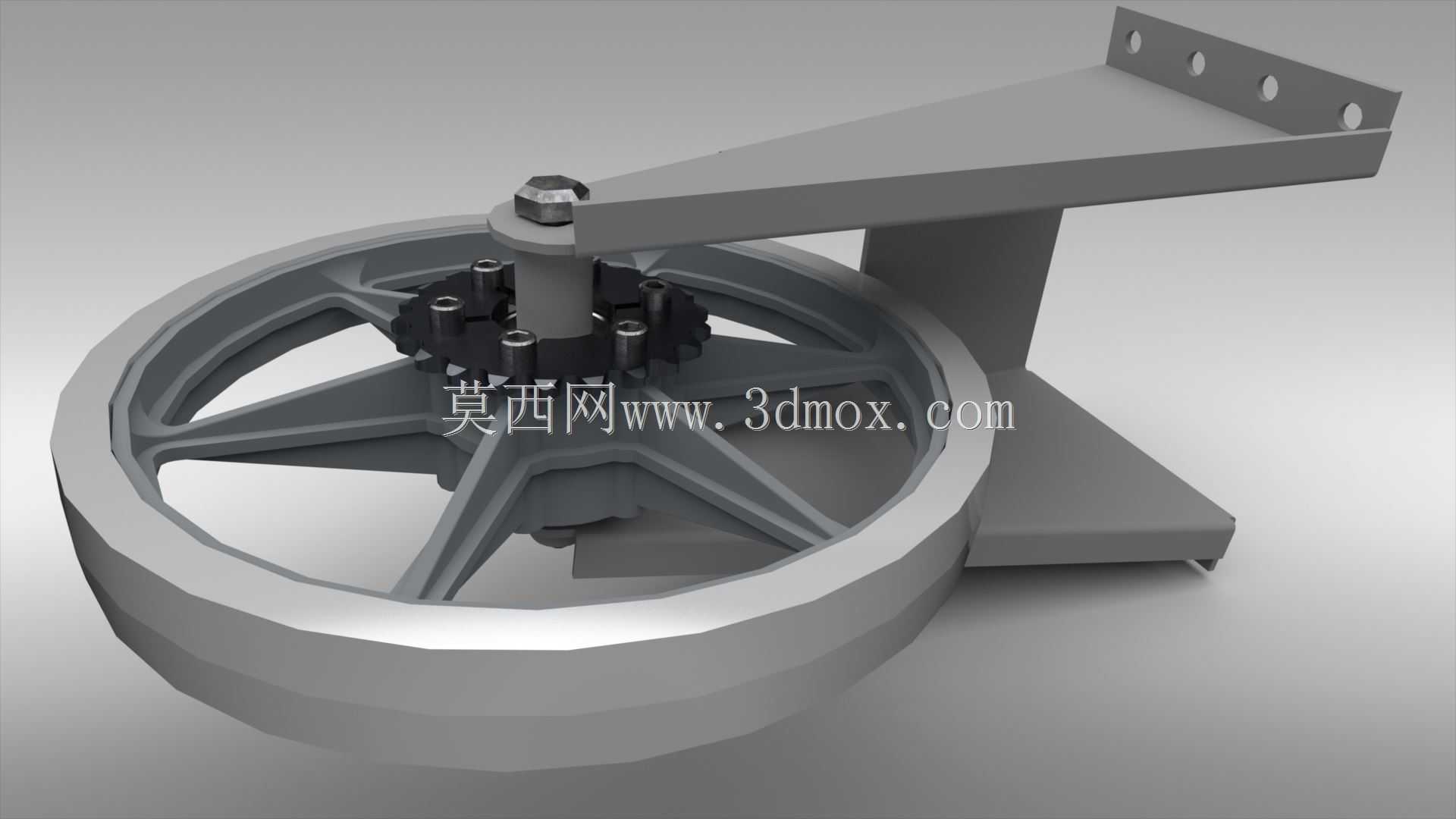

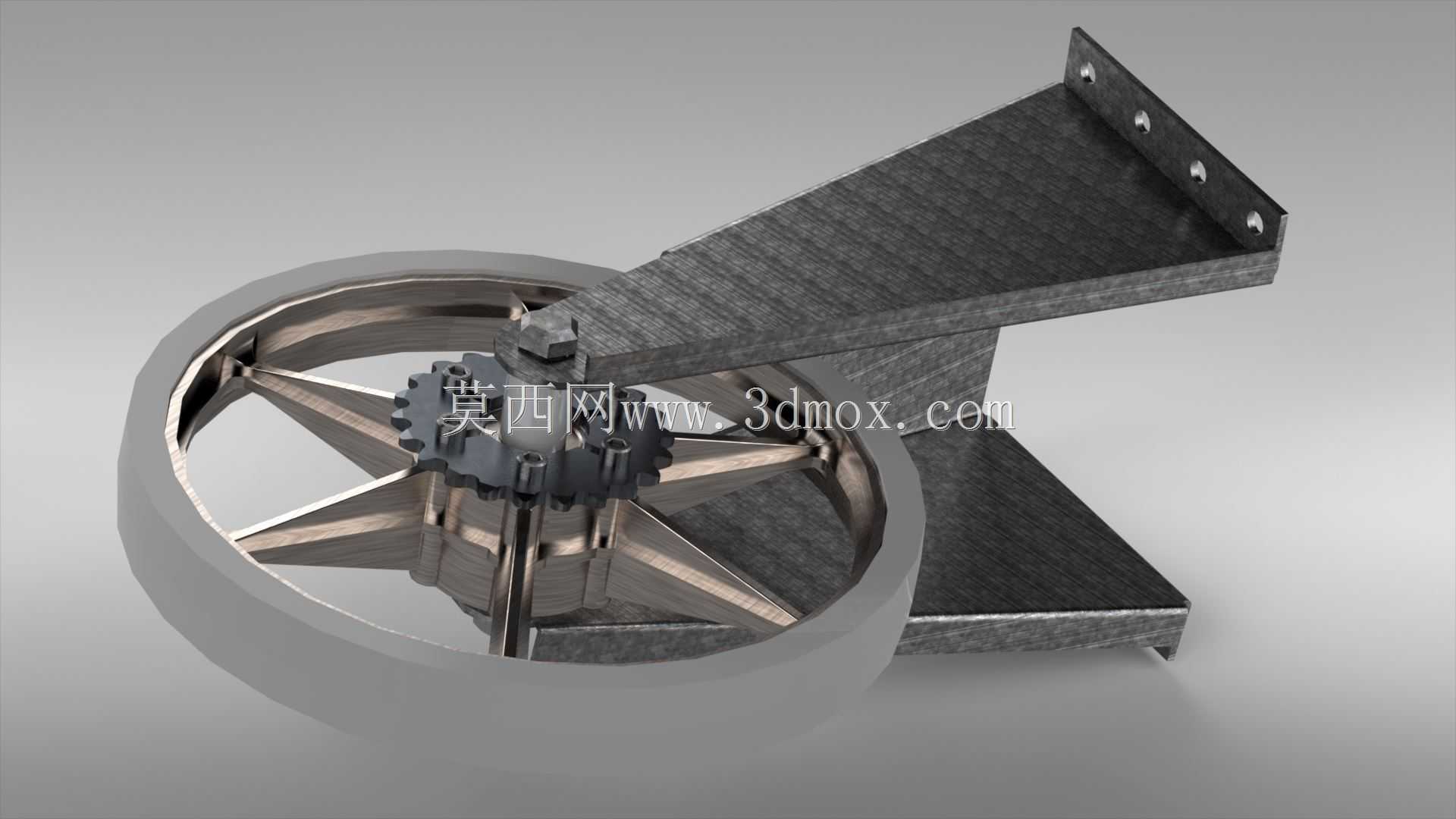

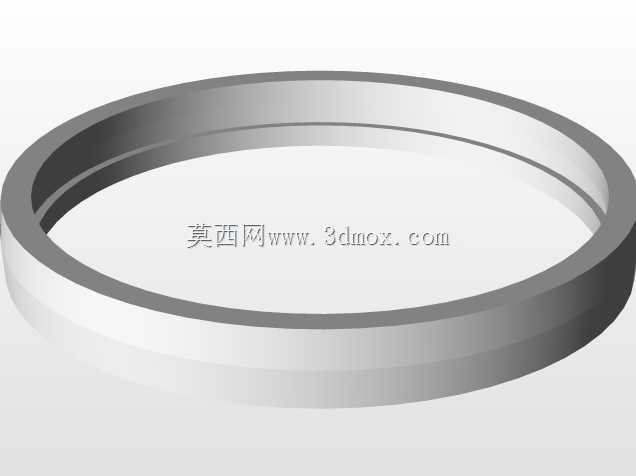

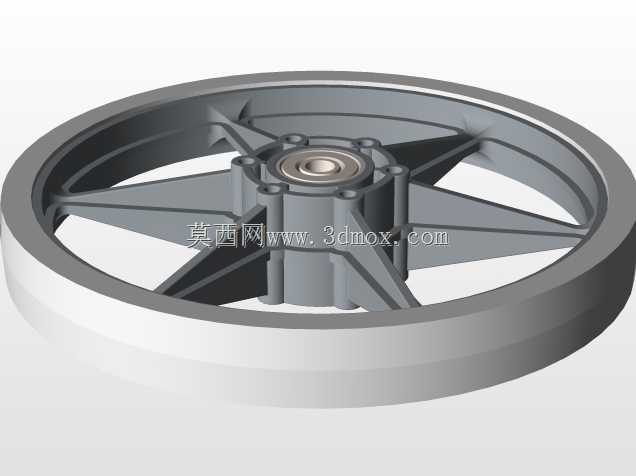

　　这款轮组结构主要适配商超场景下的手推购物车使用，日常作业中需要频繁应对卖场内的瓷砖地面、出入口防滑坡道、电梯接缝等复杂路况，同时要承载满载商品时的整车重量，还要承受顾客推行过程中产生的侧向冲击力、启停惯性载荷，设计时需要兼顾滚动顺畅度、结构抗冲击性与安装维护的便捷性。从结构组成来看，整套轮组包含轮体、中心转轴、多螺栓夹紧轮毂、L型安装支架几个核心部分，轮体采用多辐条镂空结构，在保证轮圈整体刚性的前提下尽可能降低自身重量，轮缘做了小切面的多边形处理，相比纯圆弧轮面，在经过地面微小凸起、地砖缝隙时不会出现卡滞跳动，推行时的平顺性更好，同时多辐条的结构可以将轮面受到的局部载荷均匀分散到整个轮毂连接位置，避免长期载荷集中导致的轮体开裂。

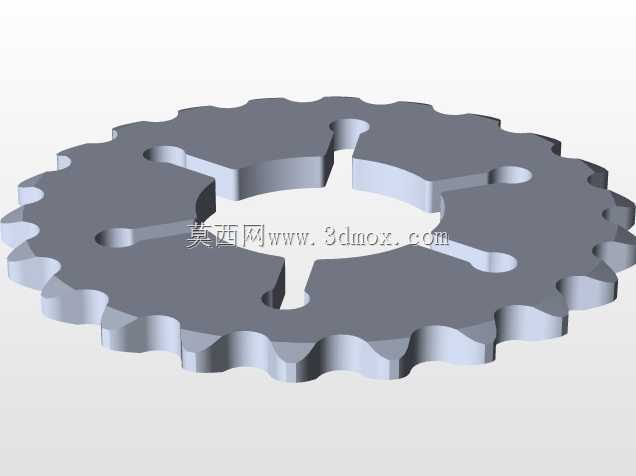

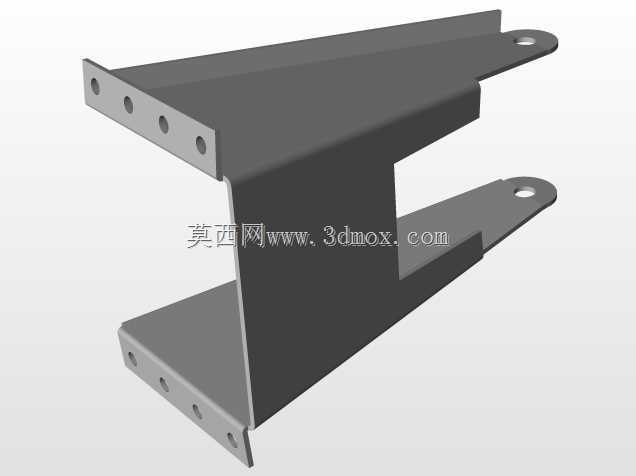

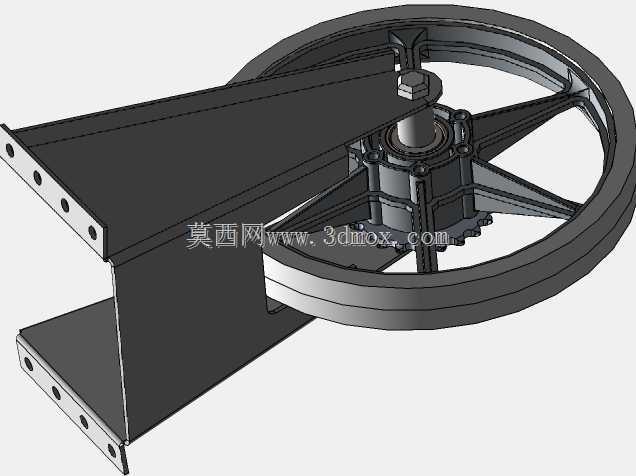

　　轮毂位置采用多螺栓周向夹紧的固定方式，相比传统的单螺母压装结构，这种设计可以让轮体与转轴的连接更紧密，不会因为长期反复启停、转向出现轮毂松动的问题，中心转轴顶部采用标准六角锁紧螺母固定，日常维护时只需要常规扳手即可完成拆卸更换轮体，不需要专用工装。配套的安装支架采用折弯焊接成型的L型结构，上部的安装面开有多个等距排列的安装孔，可以适配不同规格购物车车架的安装孔位，不需要对原有车架做额外打孔修改，支架的竖直支撑段做了加宽处理，在轮组受到侧向撞击时可以提供足够的支撑强度，避免支架变形导致轮体偏磨。设计过程中需要严格控制安装边界尺寸，轮体转动的最大外轮廓不能超出支架的安装投影范围，避免购物车在狭窄通道错车时轮体刮碰到相邻车辆或者货架立柱，

　　同时轮体下边缘到支架安装面的高度要匹配购物车的整车离地间隙，保证整车通过性的前提下，降低整车重心提升推行稳定性。轮组的转动阻尼经过匹配设计，空载时推行不会出现溜车问题，满载时滚动阻力控制在合理区间，顾客长时间推行不会产生明显的费力感，转轴位置预留了润滑脂加注空间，长期使用后可以直接补充润滑，不需要拆解整个轮组，降低商超运维的人工成本。
