船舶内部骨架承载结构设计方案

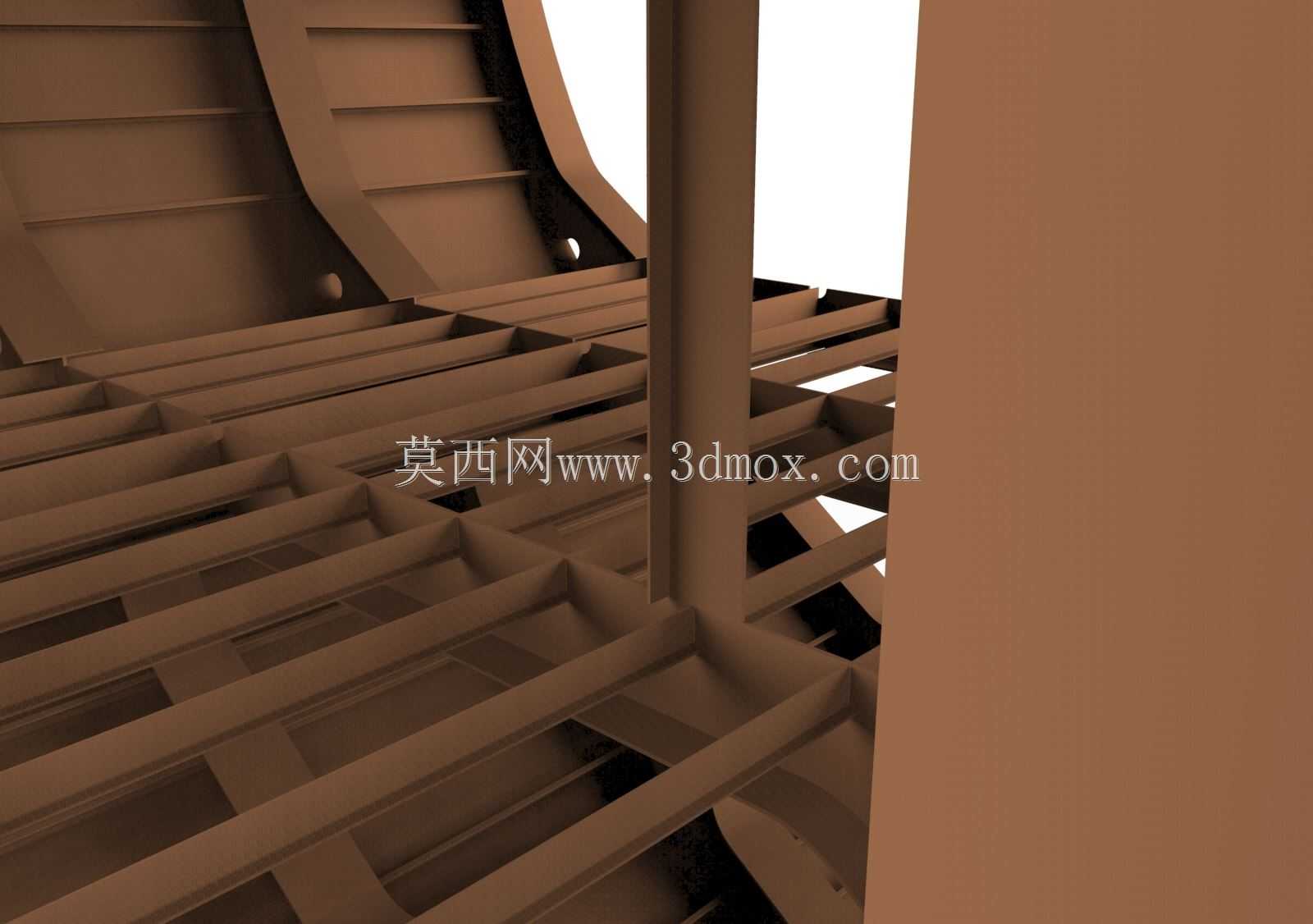

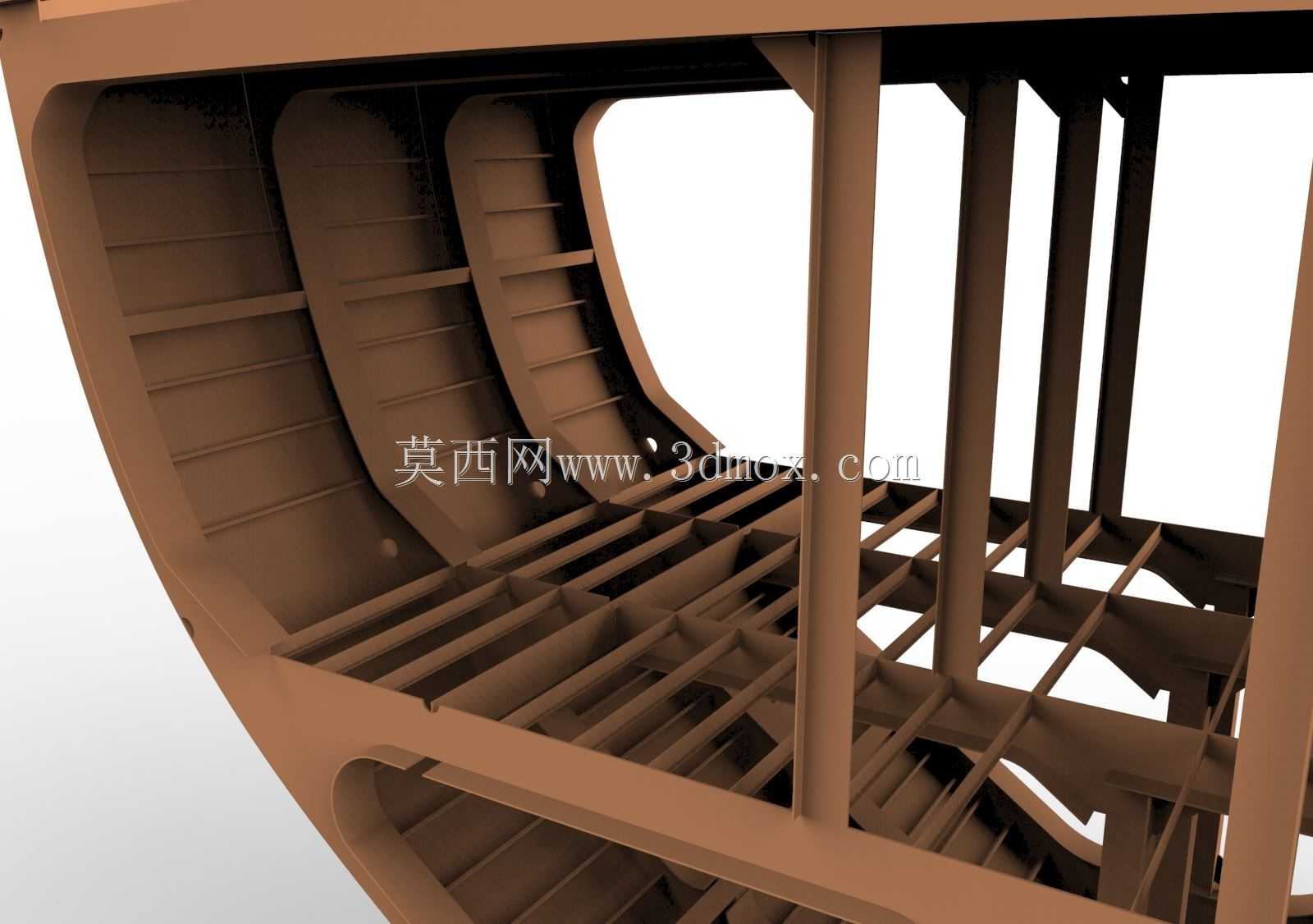

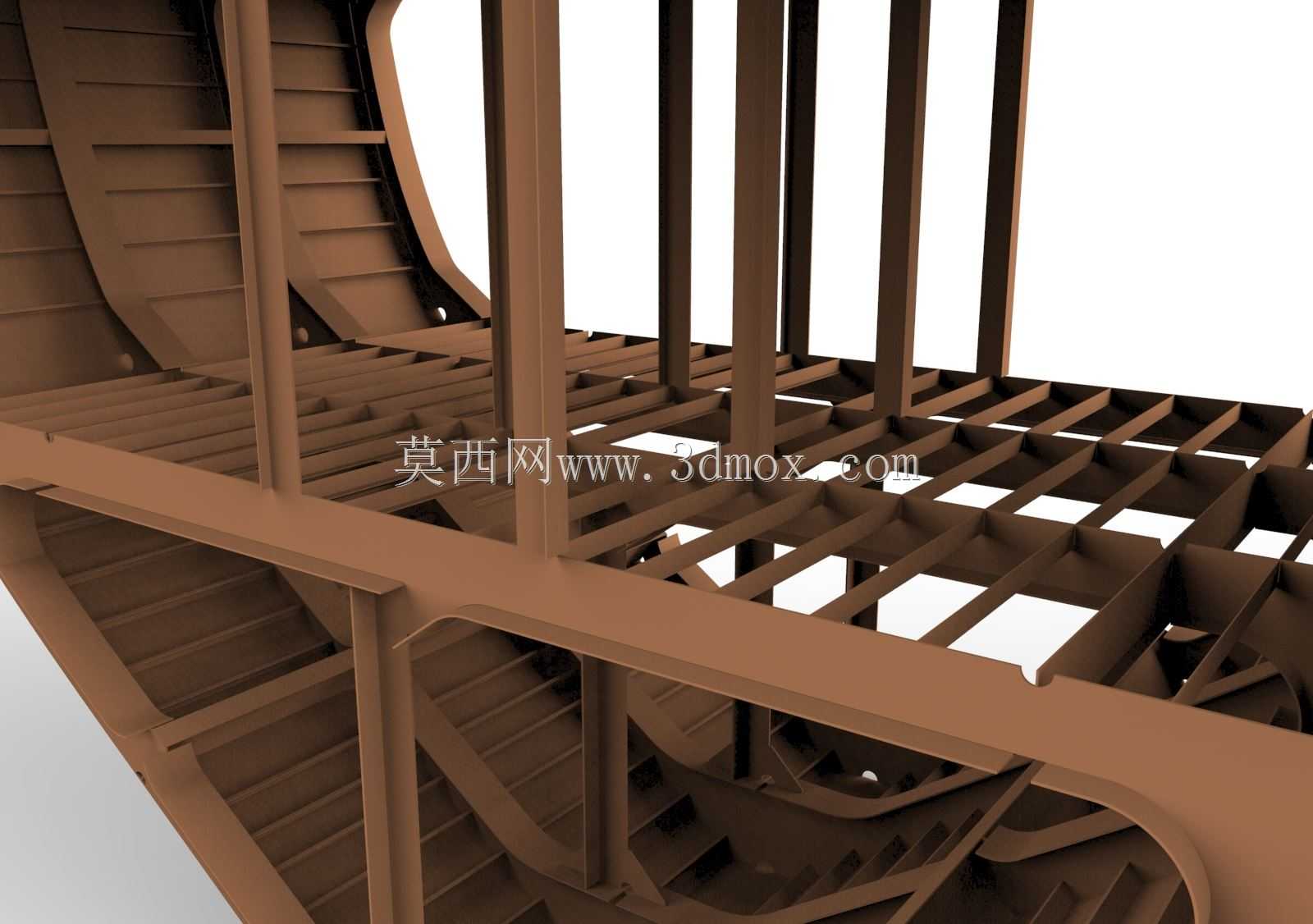

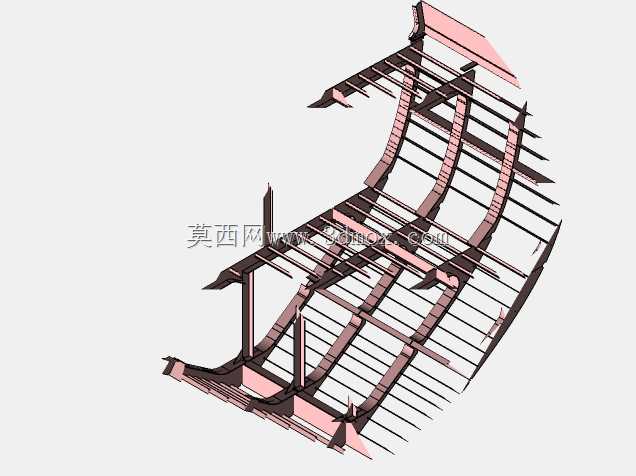

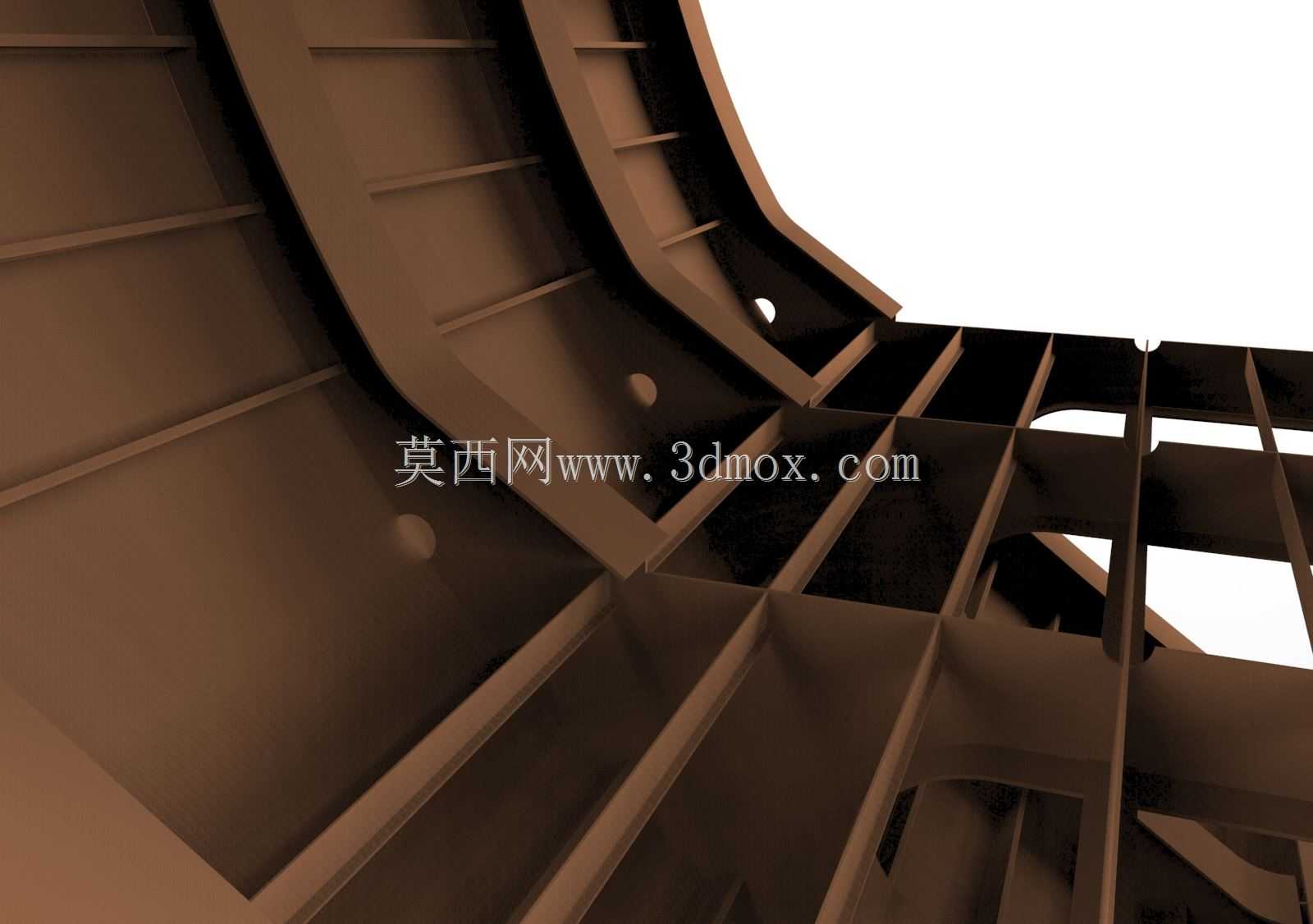

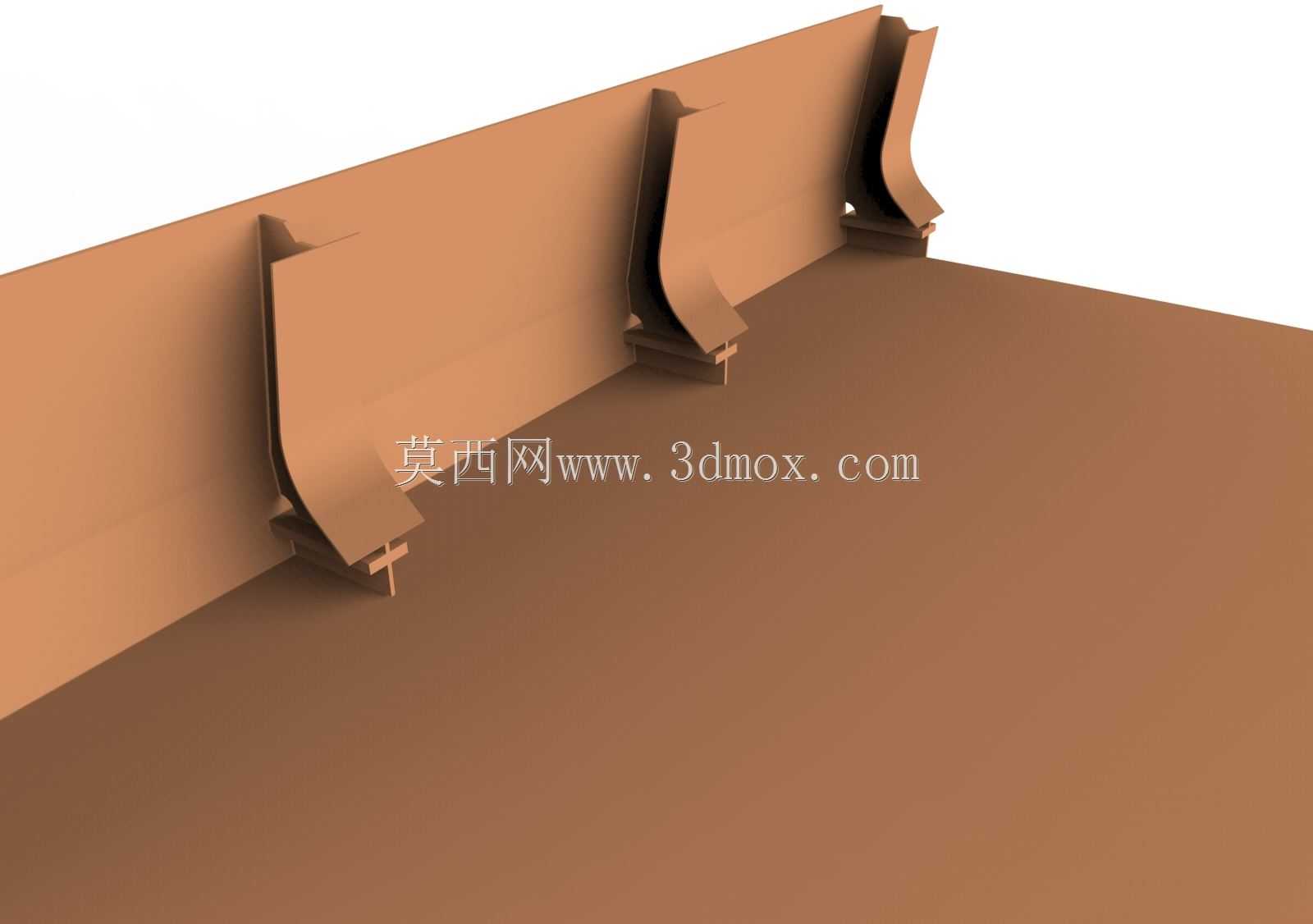

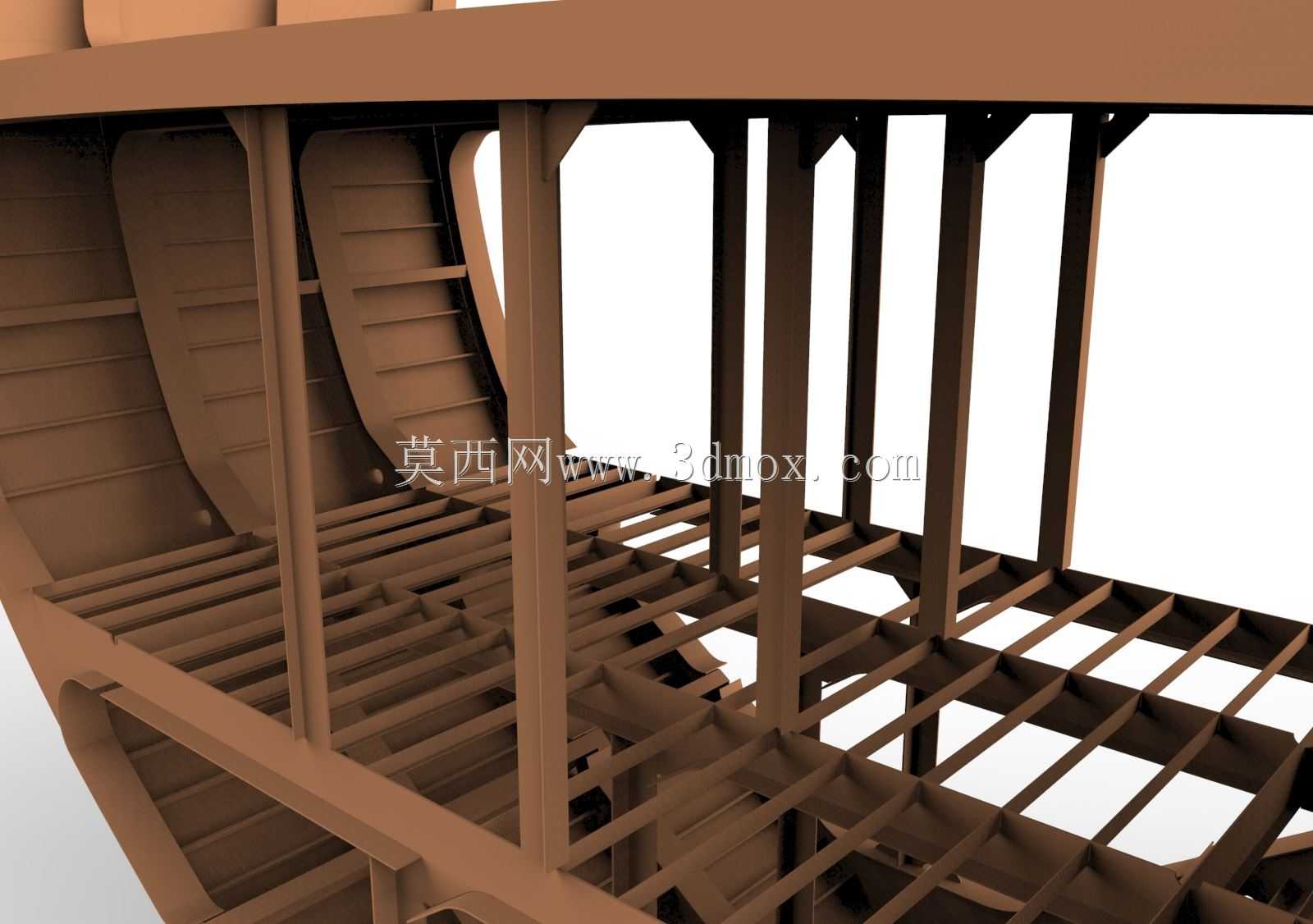

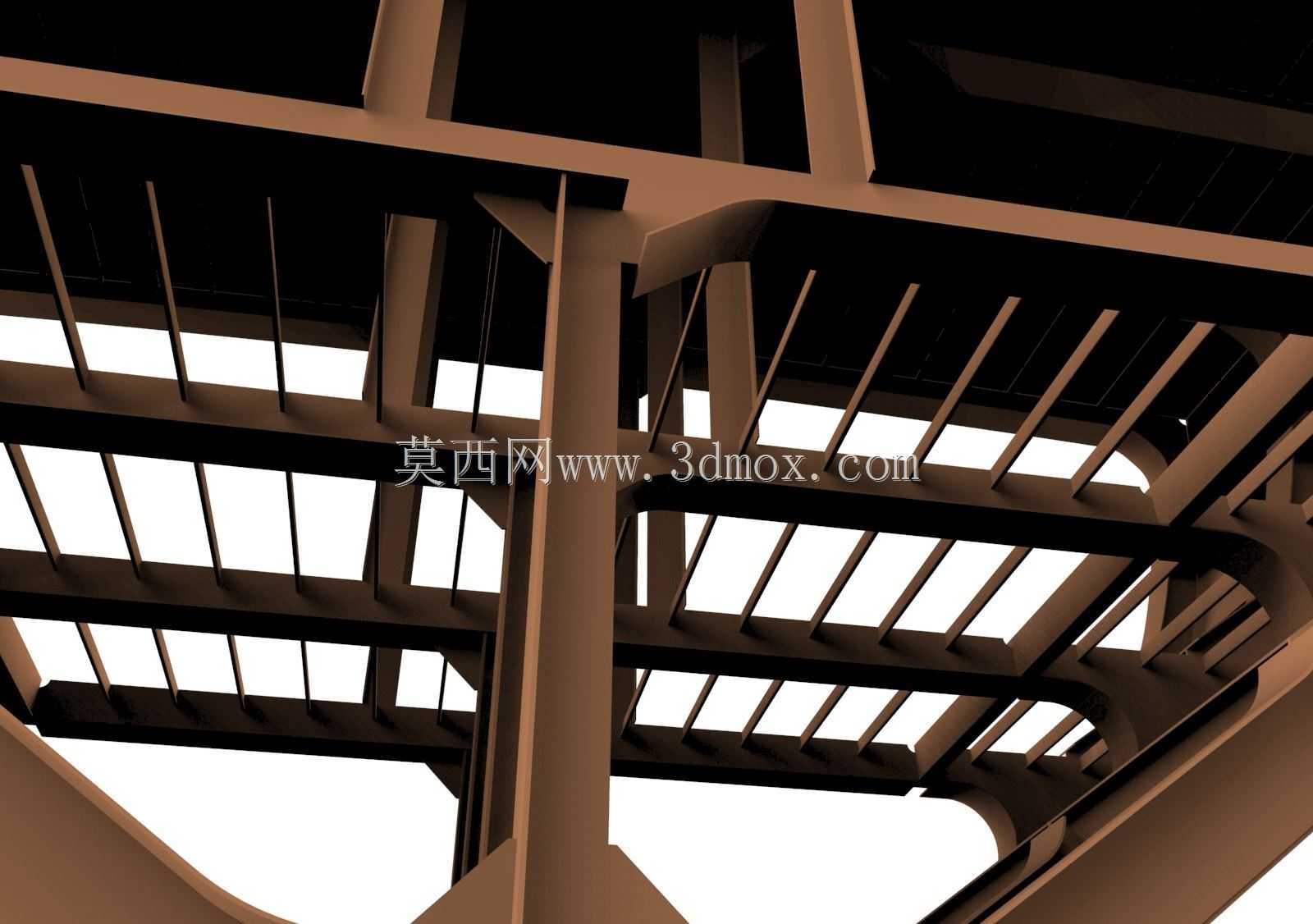

这套结构聚焦船舶主甲板以下的舱段承载体系，建模时优先还原实船建造中的骨材排布逻辑，所有纵桁、强肋骨、横梁的交接位置均按现场装配间隙预留焊接收缩余量，避免后续分段合拢时出现错位。从实际航行工况来看，该骨架需同时承受总纵弯曲力矩、舱内设备压载以及波浪抨击的交变载荷，因此纵向构件全程连续贯通，遇横舱壁处采用补板过渡，杜绝应力集中在焊缝端点。设计过程中先依据型线图确定外板的曲面边界，再反向推导内部骨架的安装定位基准，每根T型材的腹板高度随所在位置的剖面模数需求动态调整，在机舱等重载区域加密肋距，货舱段则在保证强度的前提下优化骨材间距，控制整体结构重量。外形边界严格贴合船体型线，舷侧肋骨随外板弧度自然弯折，底部纵桁沿船长方向平行于基线布置，与肋板相交处开设透气孔与流水孔，既满足压载水流通要求，也减少涂装作业的死角。建模时将所有构件的厚度、折边方向逐一对应建造工艺，带板宽度按规范取值，节点处的肘板圆角半径做了明确标注，现场施工无需二次放样即可直接下料。这套结构还兼顾了后期设备安装需求，甲板强横梁上预设的基座连接面保持平整，对应下方增设的局部加强筋直接传递设备载荷至主纵桁，避免甲板板出现局部凹陷。舱室内部的人行通道位置特意抬高骨材开孔高度，保证通行净空不受影响，管线穿越骨架的开孔均做补强圈处理，开孔边缘避开高应力区。从结构受力传递路径来看，外板承受的水压力通过纵骨传递给肋骨与肋板，再汇总至底部纵桁和舱壁，最终传导至全船总强度体系，整个传力路径连续无突变。建模阶段同步校验了各分段的对接端面，所有骨架端部的坡口角度、装配余量均按造船精度标准设置，分段吊装时可快速对位，减少现场修割工作量。针对冰区航行附加载荷的潜在需求，舷侧强肋骨的腹板厚度在水线附近区域做了局部加强，骨材间距也相应缩小，抵御浮冰撞击的局部挤压。
