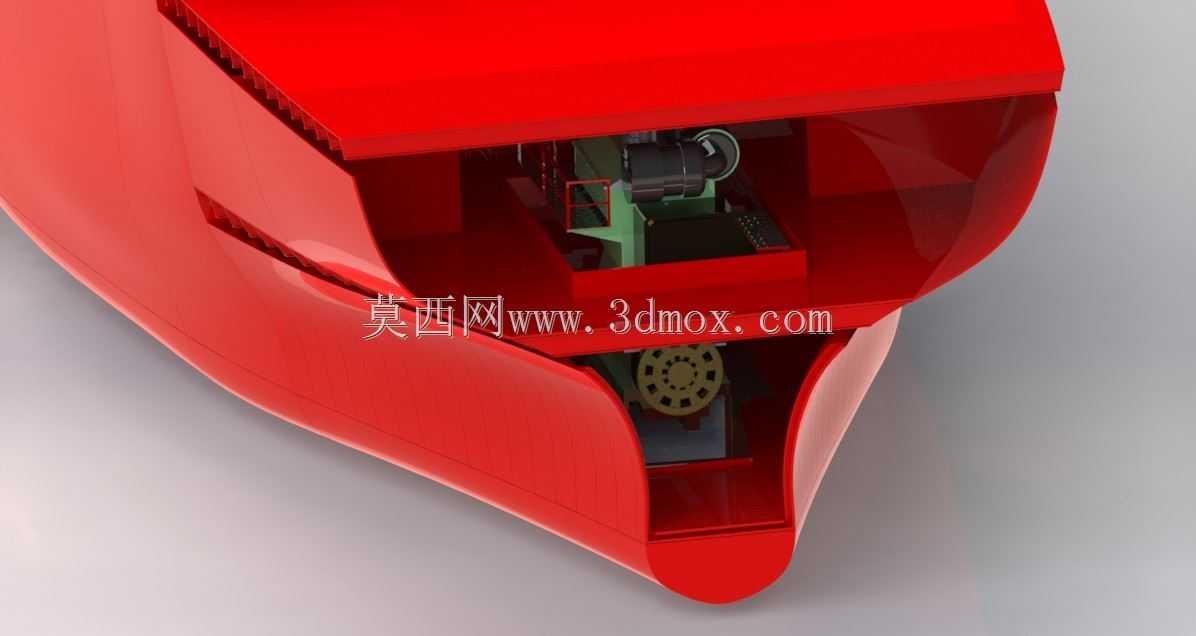

MAN船用四缸柴油动力装置结构

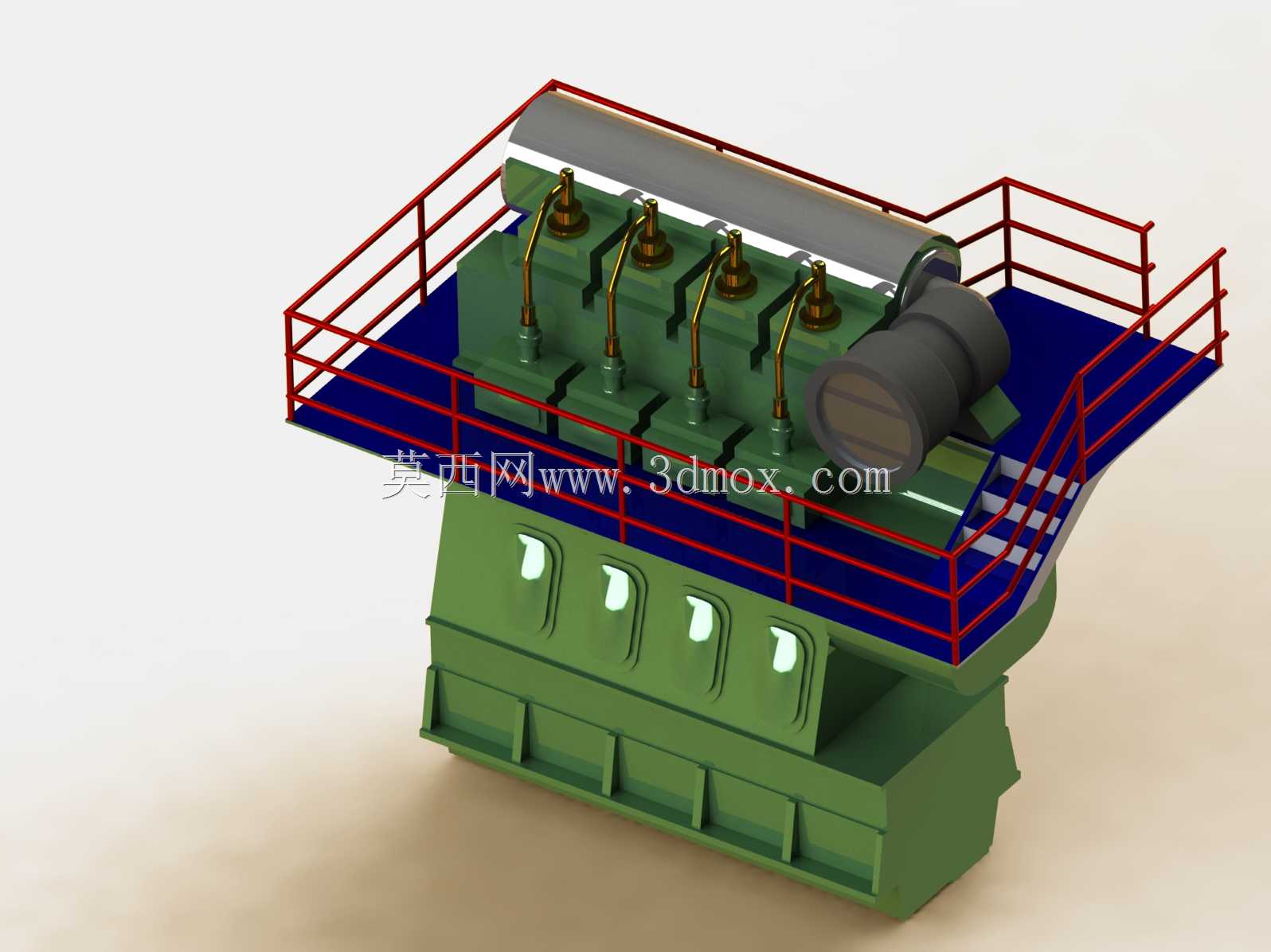

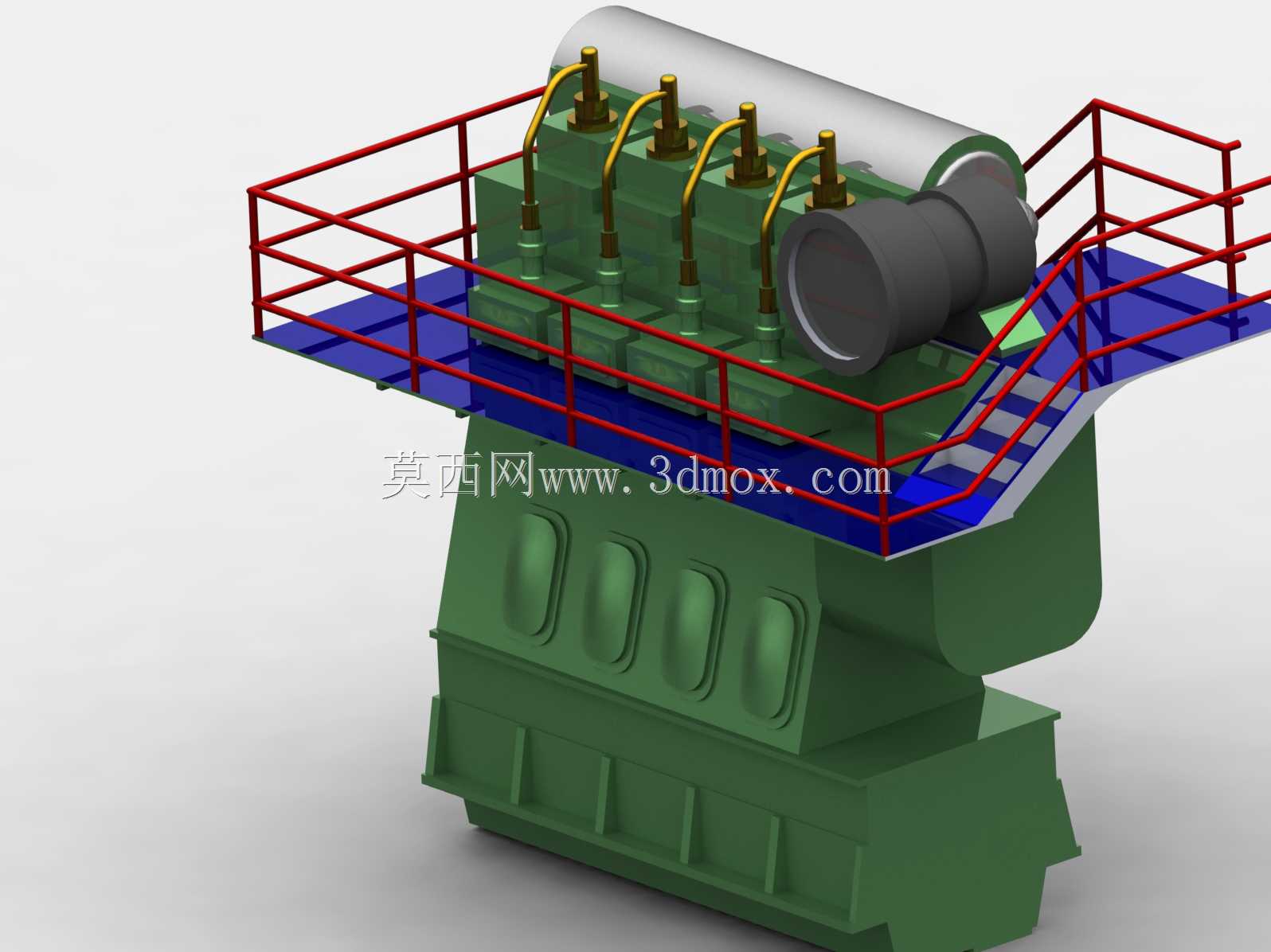

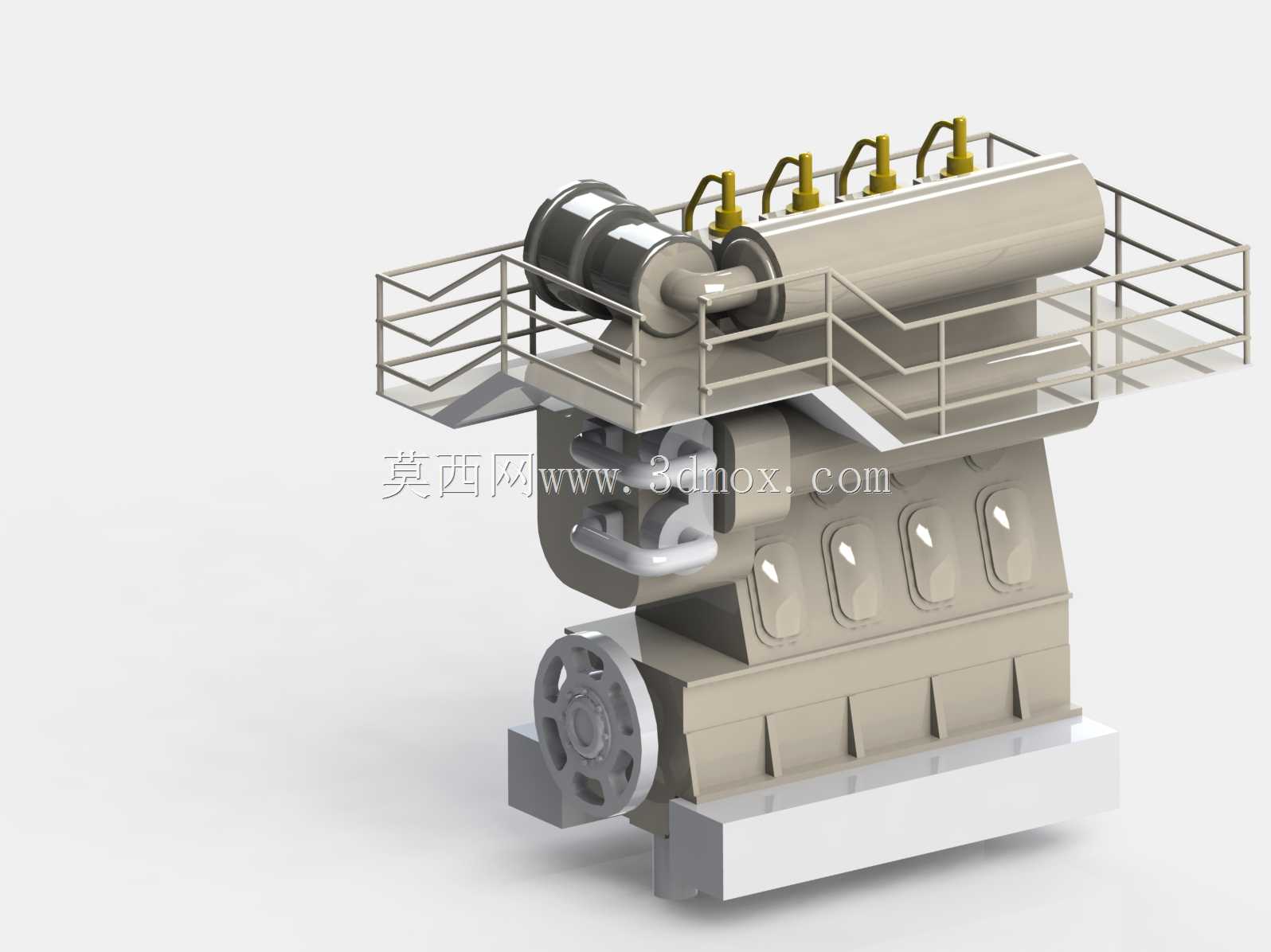

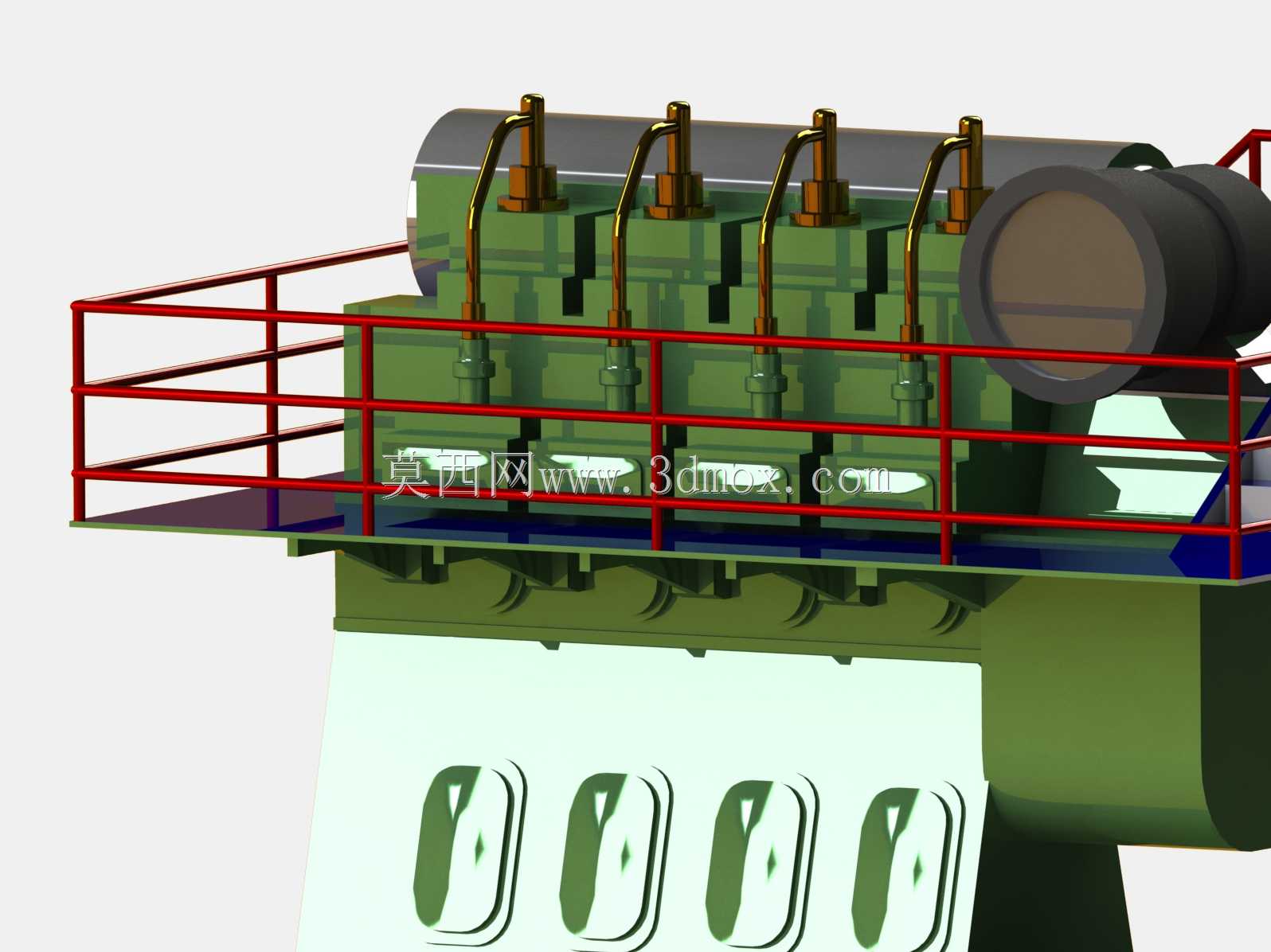

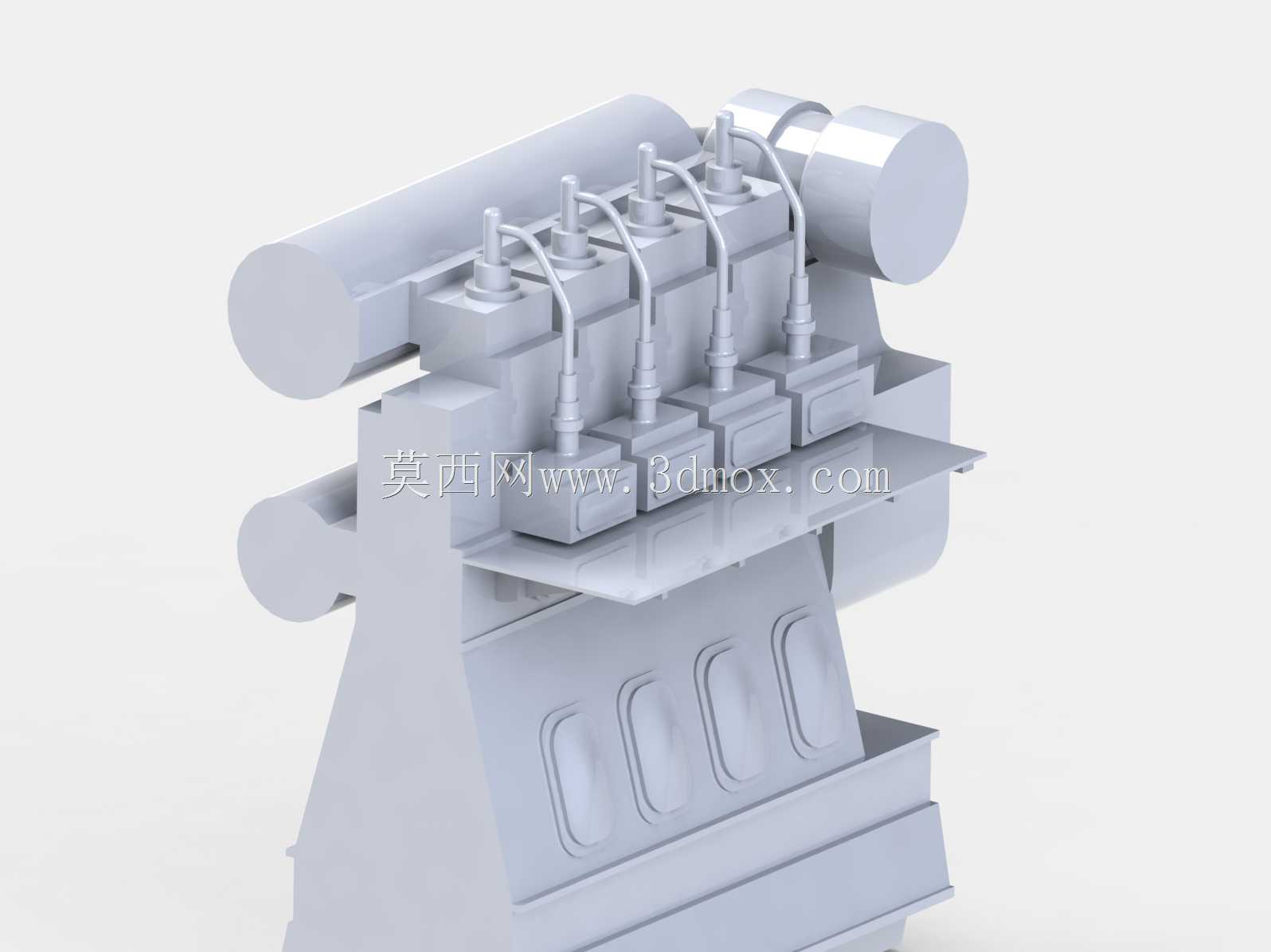

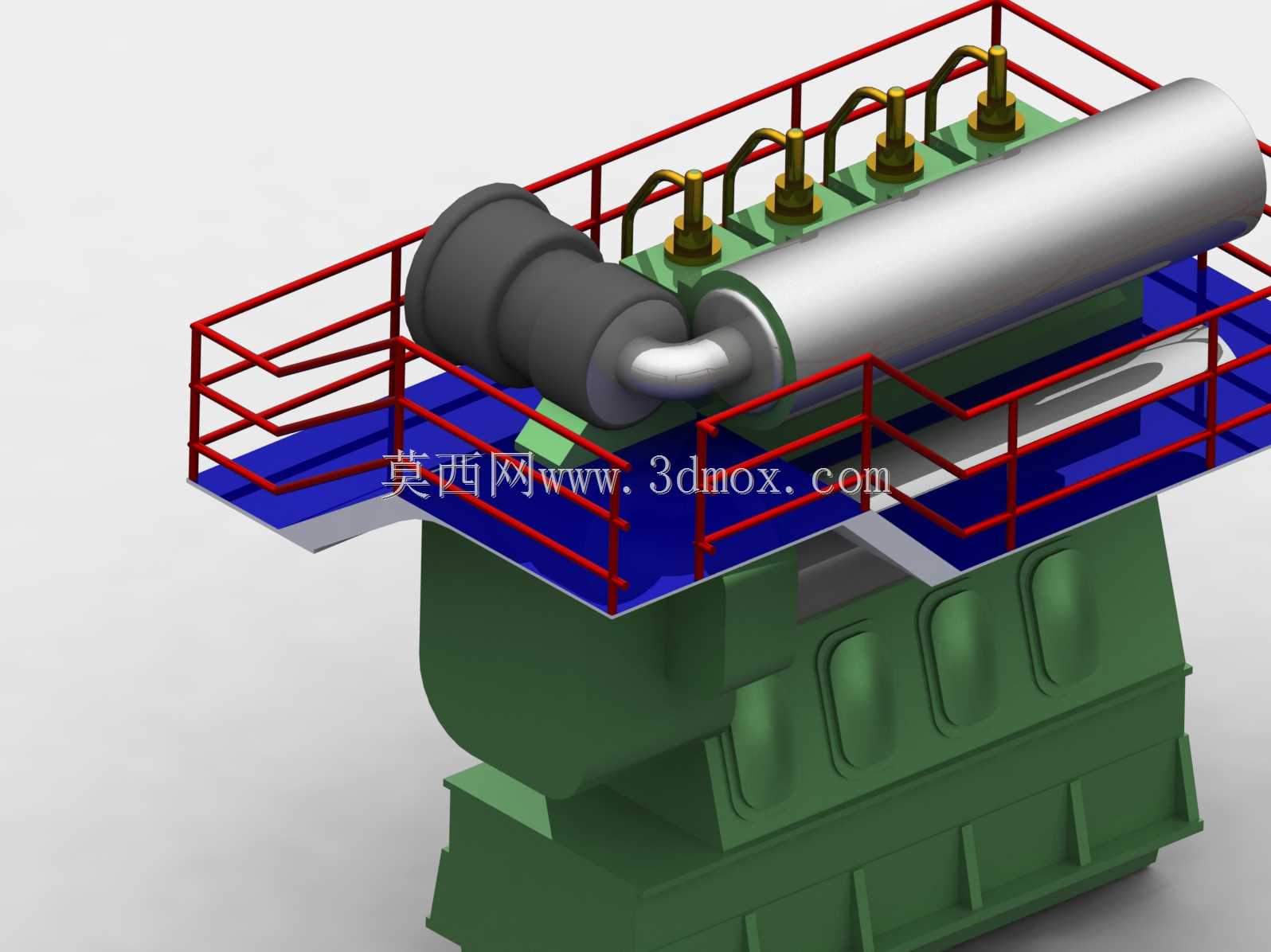

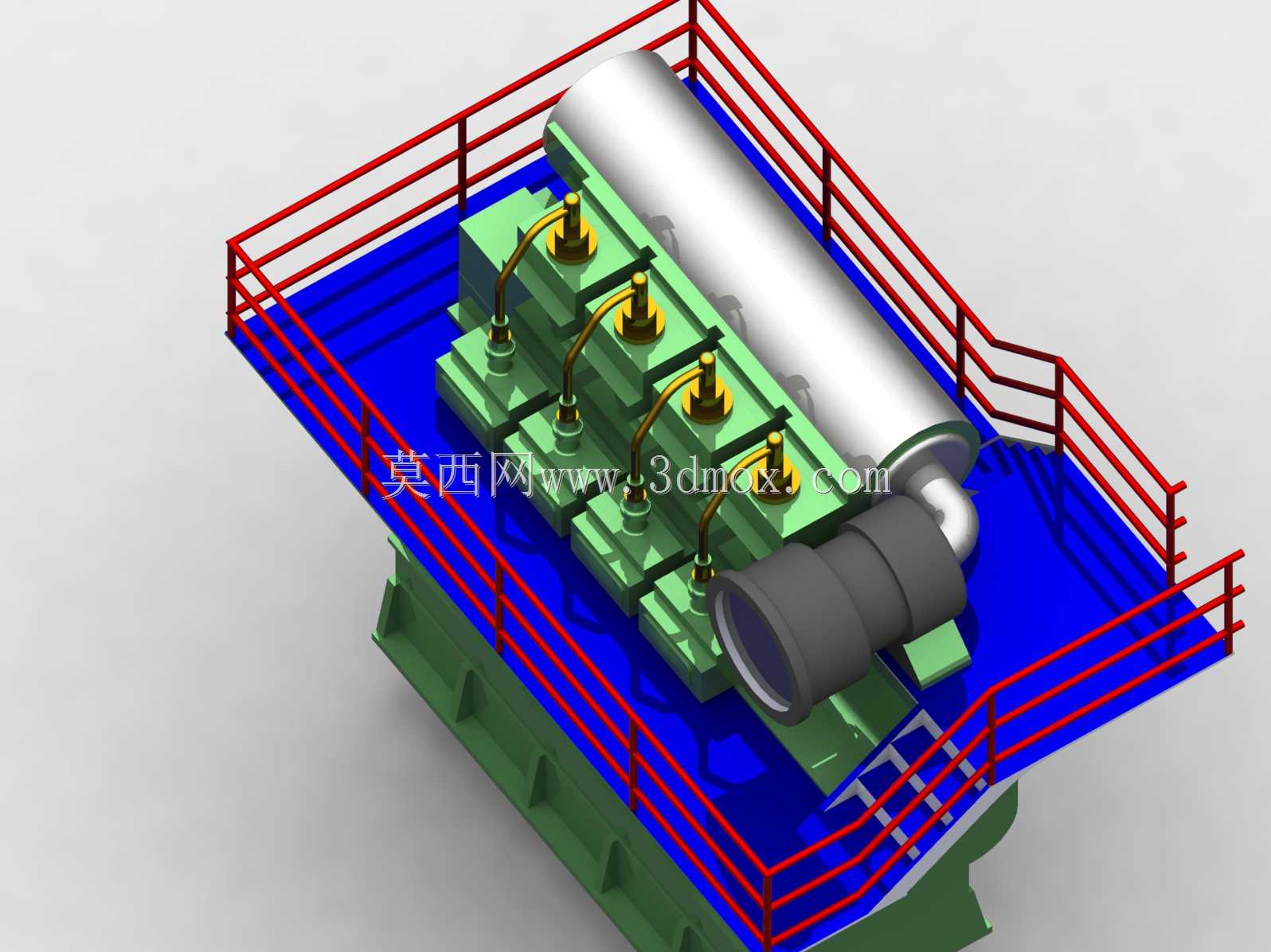

　　这款MAN系列直列四缸船用柴油机，核心适配内河及近海小型作业船舶、工程辅助船的主推进动力需求，也可作为中型船舶的应急发电机组动力源，在海洋工程作业船、港作拖船、短途货运驳船的动力配置场景中应用广泛，这类机型的设计初衷是平衡船舶舱内安装空间限制与持续输出功率的需求，适配船舶常年高负荷、高湿度、高盐雾的运行工况。从结构设计逻辑来看，整机采用直列四缸的布局形式，缸盖部分集成了独立的喷油器安装位与进排气道结构，顶部的进排气总管采用分段式铸造结构，既可以降低整机铸造难度，也能在后期维护时单独更换受损管段，减少运维成本。缸体侧面设计有阵列式的加强筋结构，并非单纯的外观造型，这些加强筋沿着缸体燃烧受力的应力分布方向布置，

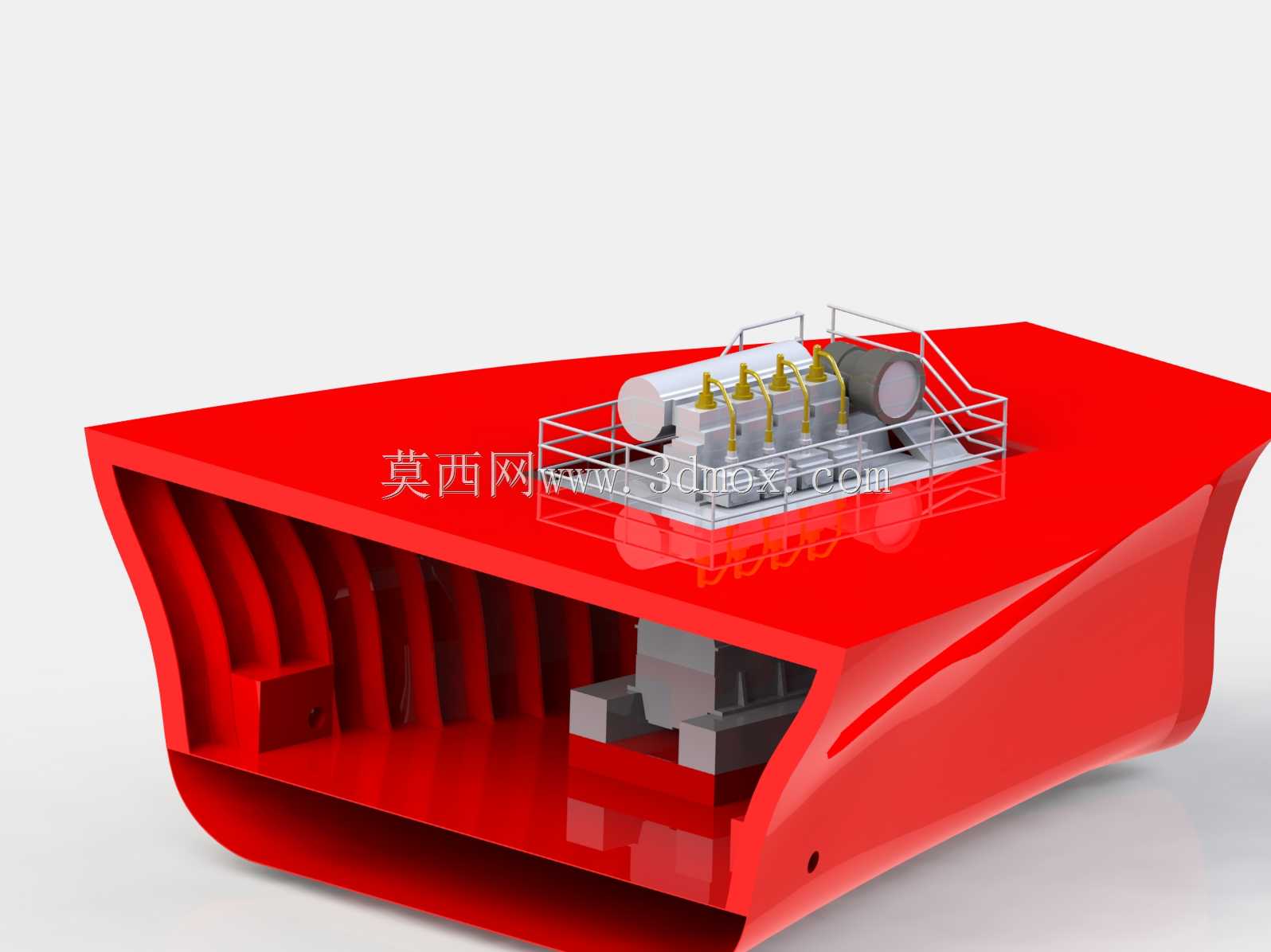

　　能够在柴油机持续爆震做功时，分散缸体承受的交变载荷，避免缸体长期运行后出现应力开裂的问题，同时加强筋形成的凹凸结构也能增大缸体散热面积，配合机舱内的强制风冷或水冷回路，提升整机热交换效率。油底壳部分采用深腔式设计，适配船舶航行时的横摇、纵摇工况，避免船舶倾斜时机油泵吸空导致的润滑失效，这一点和陆用固定安装的柴油机有明显区别，陆用机型的油底壳通常不需要考虑大角度倾斜下的机油液面波动问题，而船用机型必须预留足够的油液冗余空间，保证在船舶最大允许倾斜角度下，机油收集口始终处于液面以下。安装边界方面，整机的底部安装座采用一体化铸造的支撑脚，支撑脚的安装孔位按照船用主机的标准安装间距设计，可直接适配常规船舶主机基座的预埋螺栓位置，

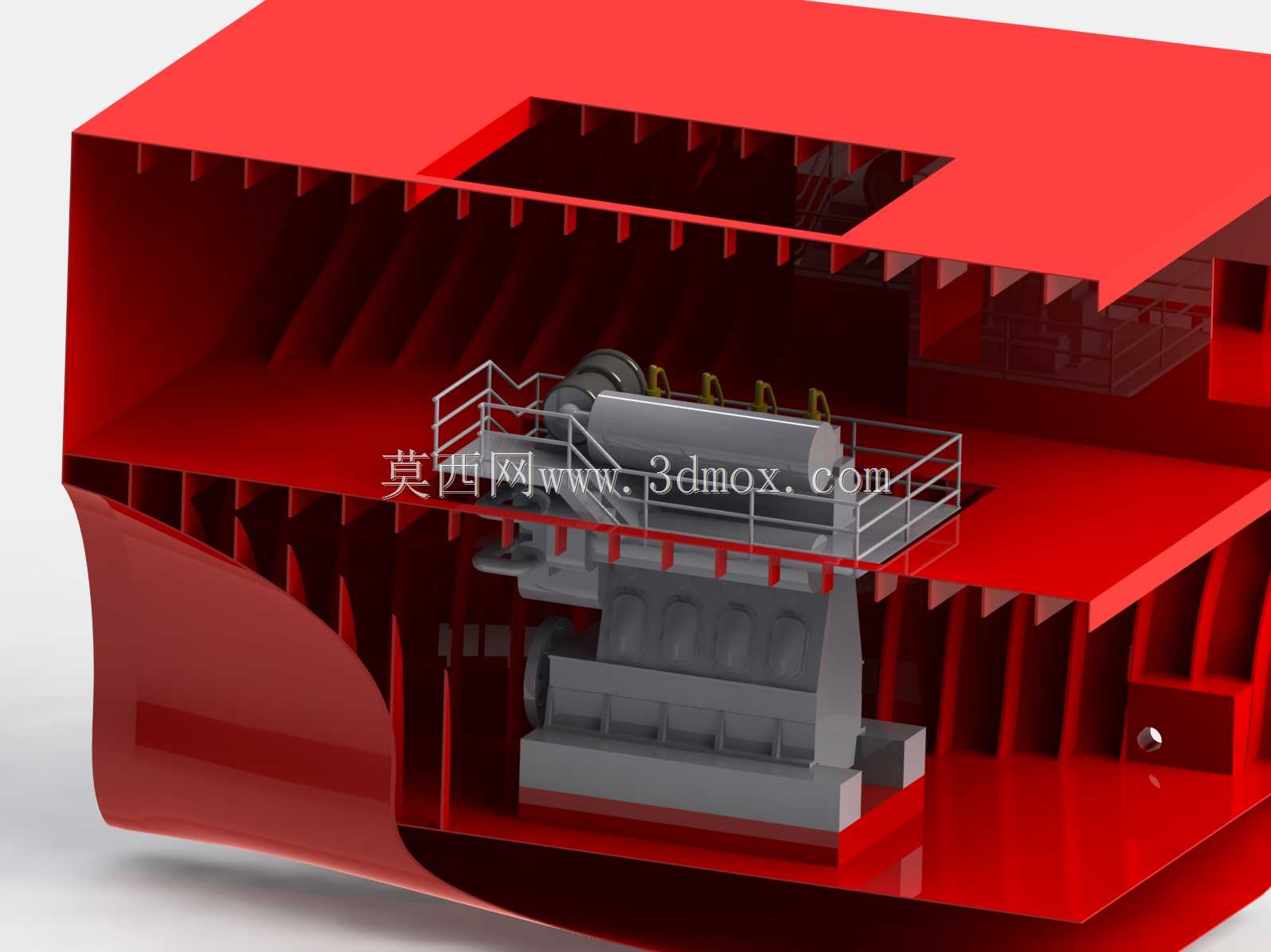

　　不需要额外制作转接支架，整机的上部轮廓充分考虑了船舶机舱的净空高度限制，进排气管路的布置全部向缸体中轴线收拢，避免超出机舱内设备布置的宽度边界，给机舱两侧的管线、辅机安装预留足够操作空间。从功能特性来看，这款机型的额定输出转速适配船舶螺旋桨的常用工作转速区间，不需要额外搭配大减速比的齿轮箱就能实现螺旋桨与主机的扭矩匹配，减少了动力传递路径上的功率损耗，缸体前端的动力输出端预留了多种连接法兰接口，既可以直接连接传动轴系驱动螺旋桨，也可以通过分动结构同时驱动舱内的消防泵、压载泵等附属设备，实现一机多用，减少船舶上额外配置辅助动力的空间占用。设计过程中充分考虑了船用设备的维护便利性，缸盖的喷油器、气门组件都预留了足够的拆装操作空间，

　　不需要吊装整机就能完成常规的喷油嘴更换、气门间隙调整等维保操作，侧面的检修盖板位置对应缸套、活塞连杆组的安装位，在舱内就能完成活塞环更换、轴瓦检查等中修作业，降低了船舶进坞维修的时间成本。整机的外部管路采用模块化布置，燃油管、润滑油管、冷却水管的走向全部沿着缸体加强筋的凹槽排布，用管卡固定在缸体预设的安装凸台上，避免管路在船舶振动过程中出现晃动磨损，同时所有管路的接头位置都采用密封性能更强的锥面密封结构，适配机舱内温度变化大、振动强的工作环境，减少管路渗漏的概率。和同功率段的其他船用动力相比，这款直列四缸机型的长度尺寸更短，对于船长有限的小型作业船来说，能够缩短主机舱的纵向占用长度，给货舱或者作业设备区域腾出更多可用空间，整机的重量分布沿着曲轴中轴线对称，安装后不会导致船舶出现横向的重心偏移，减少船舶压载调整的工作量。在海洋工程辅助船的应用场景中，这类机型还可以根据作业需求调整输出特性，在拖带作业时可以输出大扭矩低转速的动力特性，在航行转场时可以切换为高转速的经济巡航模式，适配不同作业工况下的动力需求，缸体的结构强度预留了足够的功率升级冗余，后期可以通过调整喷油参数、增压匹配来提升10%左右的输出功率，不需要更换整机就能满足船舶加装作业设备后的动力增长需求。
