浓缩机中心传动支撑钢架结构设计

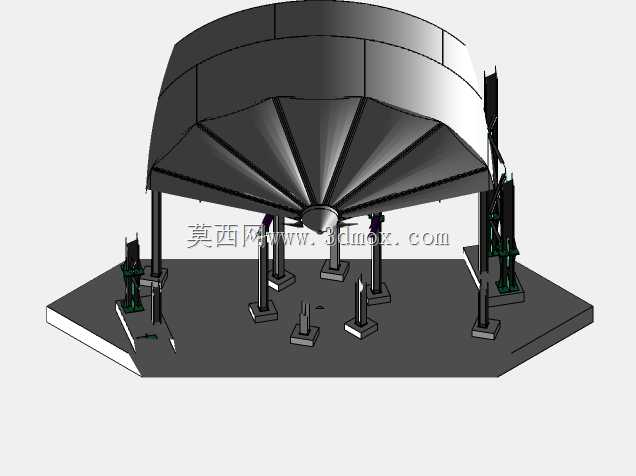

该模型呈现的是浓缩机上部中心传动与桥架支撑体系的钢结构部分，适用于选矿、洗煤、污水处理及湿法冶金中固液分离工段。设备实际用途是在圆形浓缩池上方建立稳定承载平台，将中心传动机构、耙架提升装置、走台和检修荷载传递到池体周边基础或中心支座，保证耙臂低速回转时不产生明显扭转和振动。

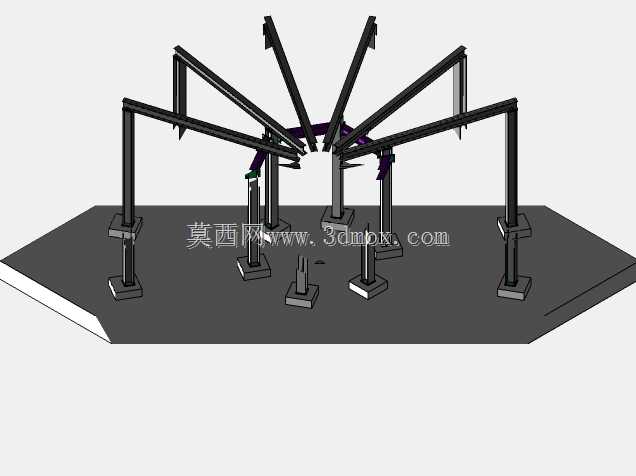

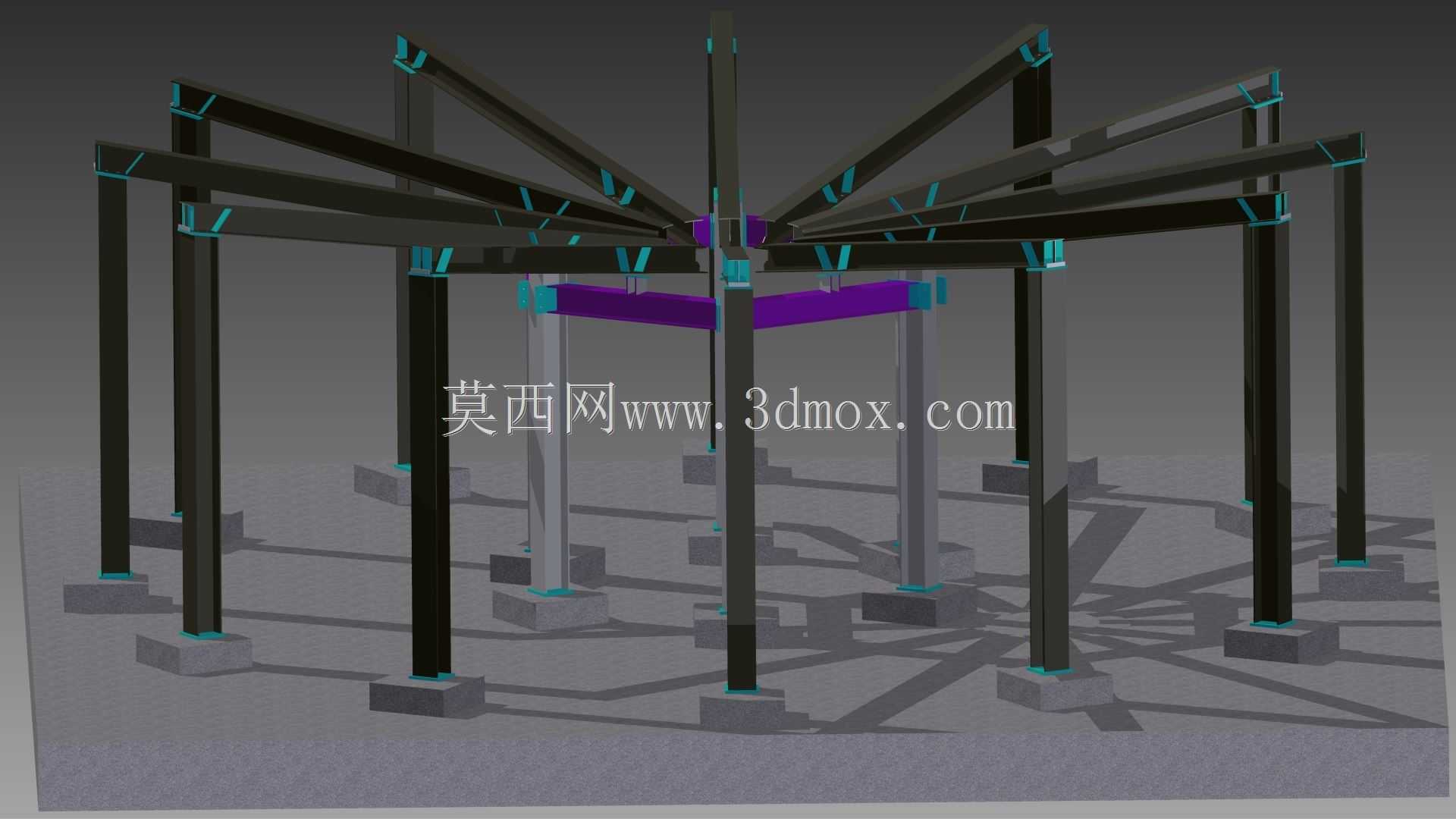

从结构布置看，多根竖向立柱沿圆周分布，柱脚落在混凝土支墩上，柱顶通过径向主梁与中心区域连接，形成类似放射状桁架的受力骨架。斜向杆件参与承担水平力和倾覆力矩，节点处设置连接板和加劲构造，使主梁、立柱和支撑之间能够可靠传力。中心紫色构件可理解为传动头架或中心筒连接段，是安装主轴、轴承座、减速装置及给料筒的关键边界。

设计思路上，这类钢架不能只按静载估算。浓缩机运行时耙架刮集沉砂，物料阻力会通过中心轴反作用于上部平台；若配置提耙机构，还要考虑瞬时提升载荷和偏载。因此模型中立柱间距、主梁截面高度和斜撑方向都围绕提高整体刚度展开，避免长悬臂造成挠度累积。柱脚与基础的连接面需要预留二次灌浆和锚栓调整空间，现场安装时先校正中心标高和圆周度，再紧固节点。

外形尺寸方面，该支撑框架的外缘由设备池径决定，立柱形成的安装圆应与浓缩池中心同心；中心区域开孔和连接面必须与传动装置底座匹配。高度方向需同时满足耙臂回转空间、操作维护通道以及上部设备装拆要求。若用于大直径浓缩池，还应复核温度变形、风雪荷载和检修时单侧集中荷载对节点的影响。

对结构设计人员而言，该模型可用于校核梁柱连接、支撑角度和基础落点；对设备选型人员，则可据此判断中心传动浓缩机的上部承载形式、安装边界和现场土建配合条件。
