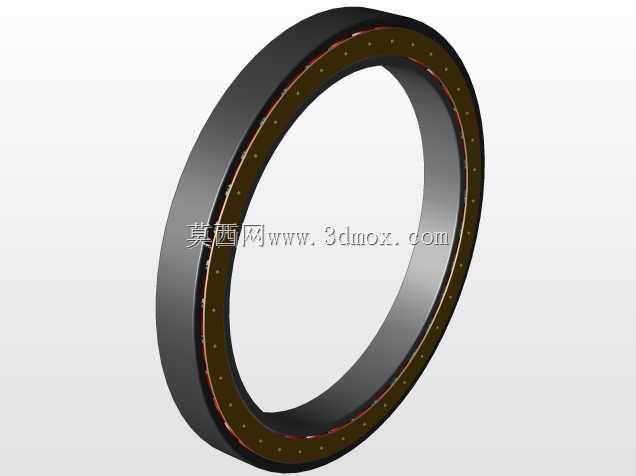

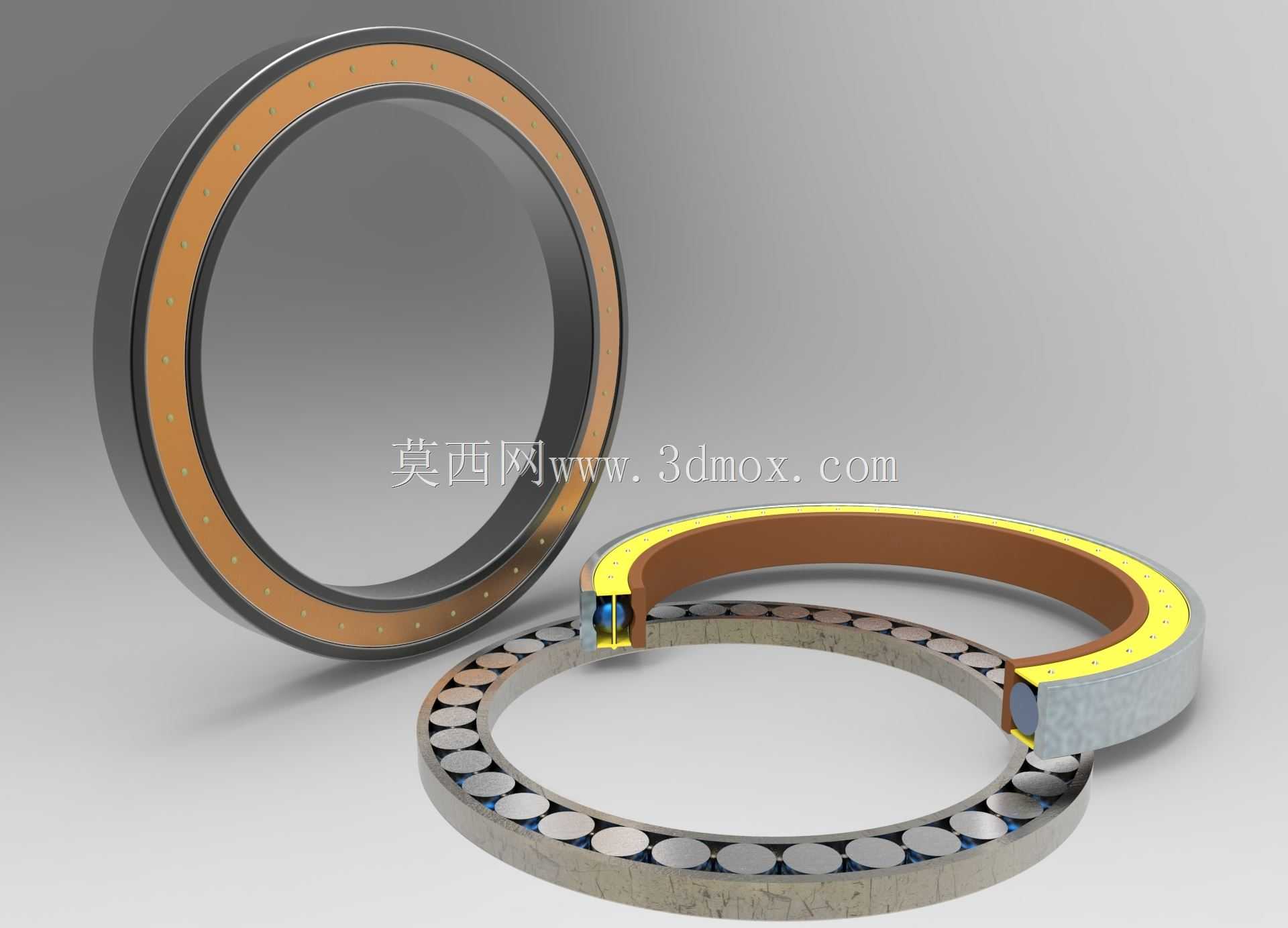

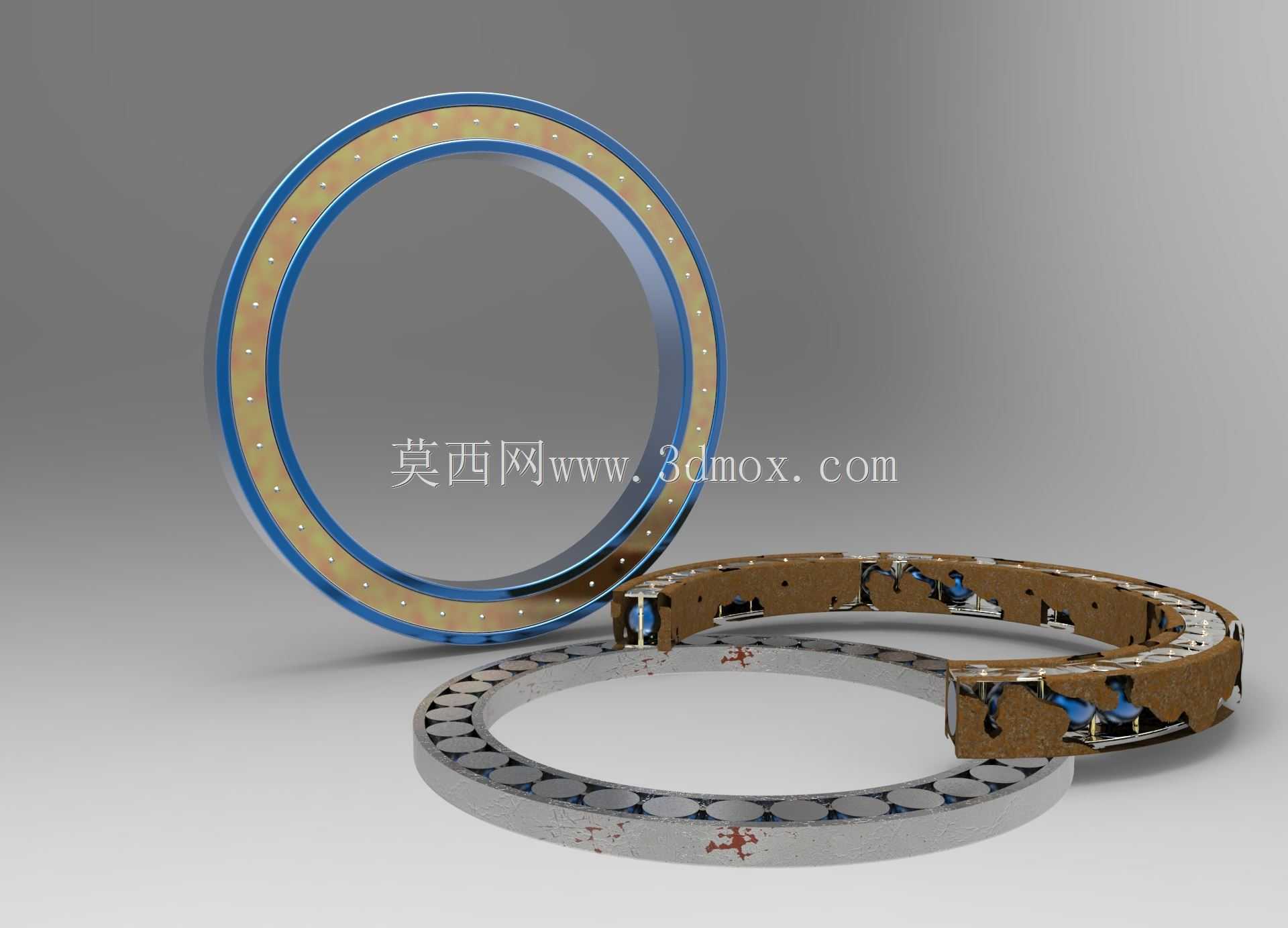

这类薄壁交叉滚子支承结构,常被应用在工业机器人关节、精密转台、雷达天线基座、医疗影像设备旋转机架这类对安装空间、回转精度、复合载荷承载能力有严苛要求的场景里,区别于常规深沟球轴承或圆锥滚子轴承,它能在极小的截面尺寸下同时承受径向载荷、双向轴向载荷以及倾覆力矩,省去了传统设计中多套轴承组合排布需要的复杂安装座结构,大幅压缩设备的轴向与径向安装空间。从结构设计逻辑来看,这套支承采用了分体式套圈设计,内圈或外圈做了剖分锁紧结构,装配完成后通过预紧调整消除滚动间隙,保证回转过程的零背隙传动,滚动体采用圆柱滚子交叉排布的形式,相邻滚子的轴线呈90度垂直交错,单个滚子就能同时承接不同方向的载荷,相比同尺寸的球轴承,刚性可以提升3到4倍,载荷分布也更均匀。保持架采用了分段式铜合金实体结构,相比冲压保持架,能更好地约束滚子姿态,避免高速回转时滚子出现歪斜、卡滞的问题,同时铜材质的自润滑特性可以降低滚动摩擦损耗,在低速重载的回转场景下也能保持稳定的运行状态。从安装边界来看,这套支承的截面高度控制在22mm,内径170mm、外径215mm,安装法兰面可以直接通过端面的均布螺钉孔与设备基座、回转工作台连接,不需要额外设计复杂的轴承座定位台阶,安装时只需要控制套圈端面的平面度在0.02mm以内,锁紧螺钉时采用对角分步拧紧的方式,就能避免套圈变形影响回转精度。在实际选型应用中,这类支承不需要额外搭配复杂的密封组件,套圈上集成的密封唇可以直接阻挡外界粉尘、切削液进入滚道内部,适合用在半导体检测设备、数控转台这类需要长期保持回转精度,且维护空间有限的设备上,建模过程中对滚道的曲率、滚子与滚道的接触角、保持架的兜孔间隙都做了1:1的还原,能直接用于设备的装配干涉校验、载荷仿真分析,也能作为同类型支承结构设计的参考蓝本,帮助设计人员快速完成安装接口的匹配,减少重复建模的工作量。
