弧形桁架结构露天停车棚及停放车辆设计

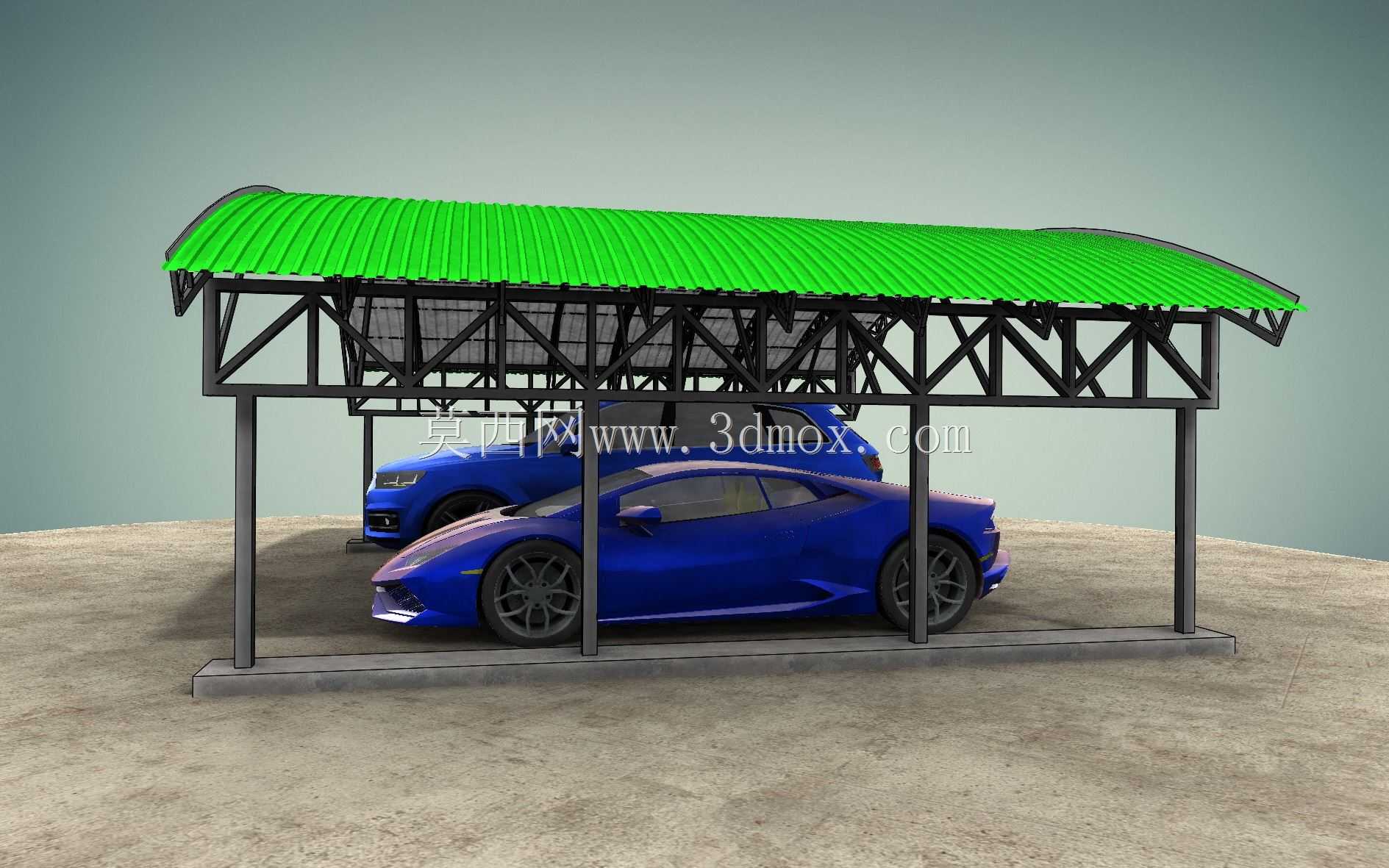

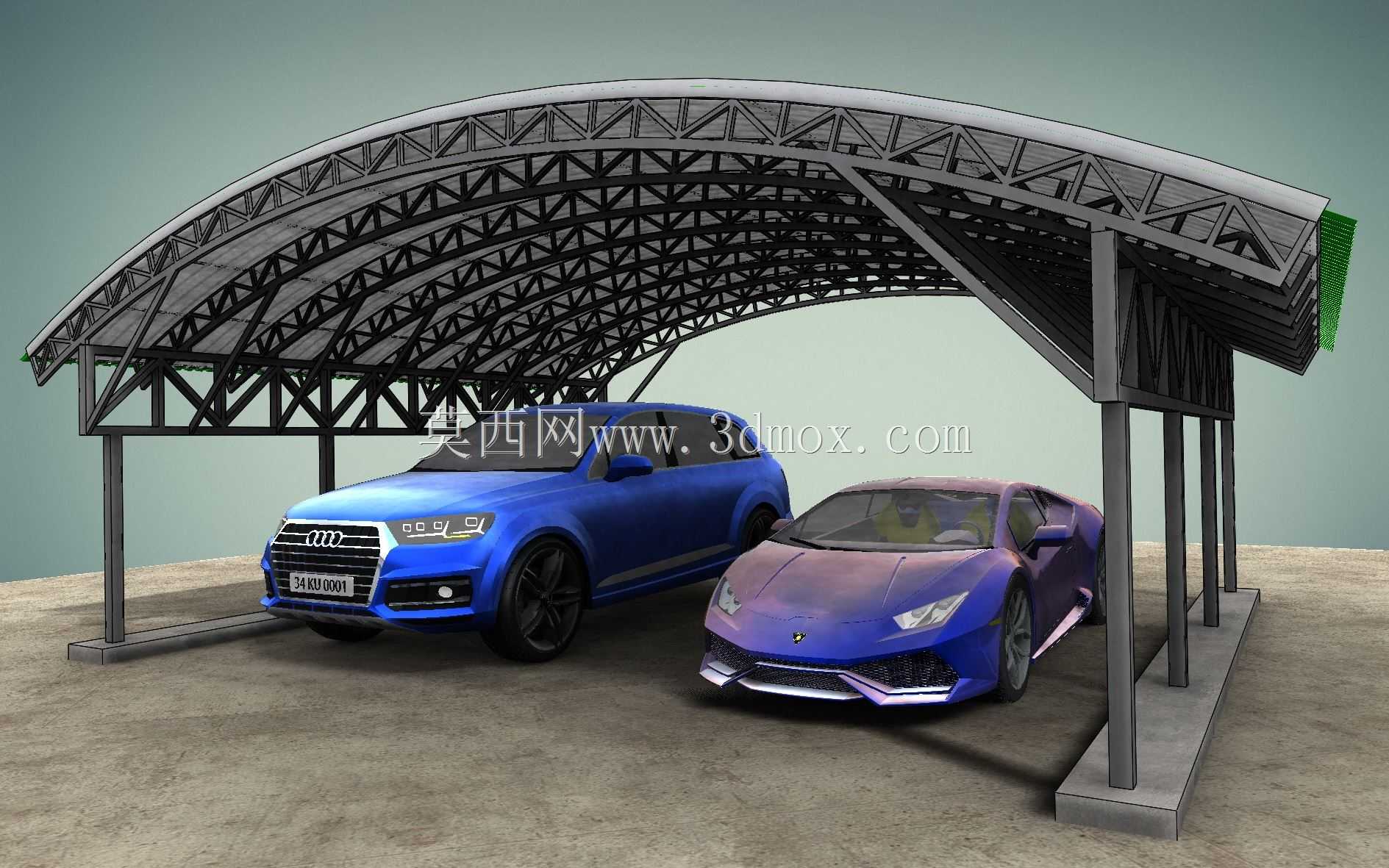

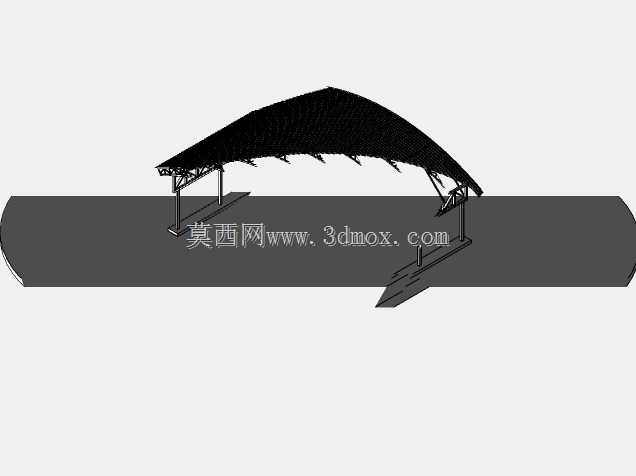

这款弧形顶露天停车设施的设计，核心围绕商用及民用场地的露天车辆停放防护需求展开，适配园区、商业配套、社区公共停车区等多类场景，主要作用是为停放车辆提供遮阳、挡雨以及轻度防高空坠物的防护，减少露天停放带来的车辆漆面老化、内饰高温老化等问题。从结构设计逻辑来看，顶部采用弧形空间桁架形式，相比传统平顶板式车棚，弧形轮廓更利于雨水快速沿弧面流向两侧排水，避免顶部积水带来的结构荷载压力，同时桁架结构采用三角形稳定受力单元，在保证整体结构刚度的前提下，大幅减少钢材用量，降低整体自重，对基础的承重要求更低，适配多数硬化铺装场地的安装条件。支撑部分采用等距布置的方形钢立柱，立柱底部通过预埋钢板与混凝土地面固定，安装时需保证各立柱的垂直公差控制在合理范围，避免顶部桁架安装后出现应力集中。车棚的有效覆盖宽度可容纳两台乘用车并排停放，纵向长度匹配常规家用及商用乘用车的车身长度，停放时车辆前后预留足够的人员上下及通行空间，不会出现开门磕碰立柱的情况。从建模细节来看，顶部桁架的每根杆件连接节点都做了贴合实际焊接工艺的处理，没有出现结构干涉问题，立柱与顶部桁架的连接位置做了加劲肋强化，匹配实际钢结构施工的受力要求。配套的两款乘用车模型分别对应中大型SUV与运动跑车，车身尺寸符合对应车型的常规参数，停放在车棚内时，顶部与棚底预留足够的安全间隙，即便车辆加装车顶行李架也不会出现剐蹭。这类停车棚的安装边界需要注意，单侧立柱的安装位置要避开场地的地下管线走向，基础浇筑深度要根据当地的常年最大风力做对应调整，沿海大风区域需要额外增加斜向支撑强化抗风能力，顶部覆盖材料可根据需求选用彩钢板、阳光板等不同材质，建模时预留了覆盖件的安装卡槽位置，方便后续做不同材质方案的适配调整。整个结构的受力传递路径清晰，顶部荷载通过桁架杆件分散传递到各根立柱，再由立柱传导到地面基础，没有冗余的结构部件，兼顾了实用性与外观的简洁流畅，弧形的顶部轮廓相比常规直边车棚视觉上更舒展，不会给停放人员带来压抑感。
