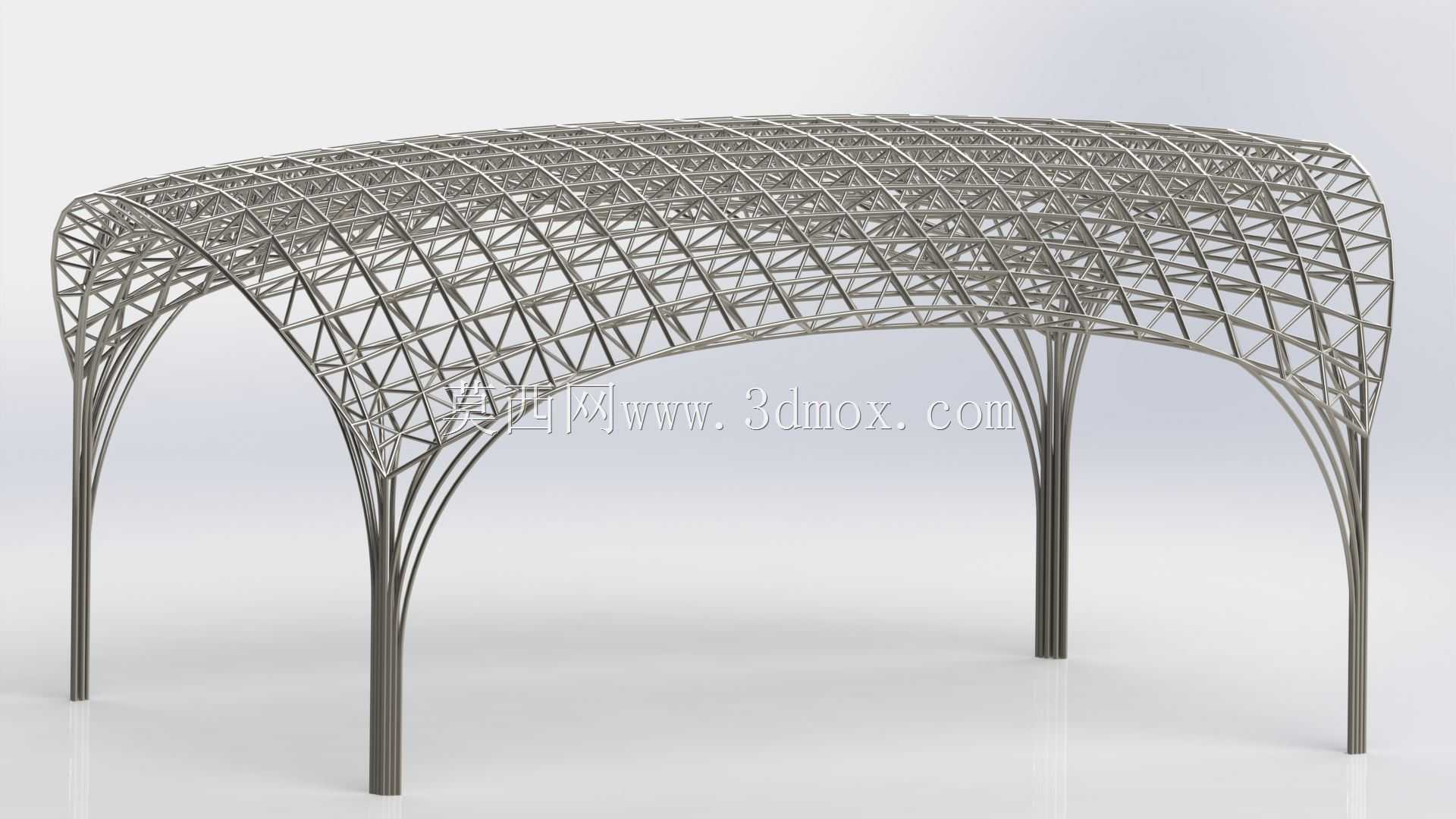

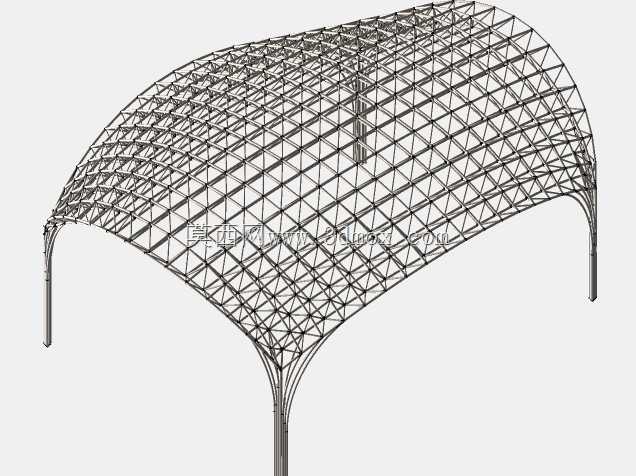

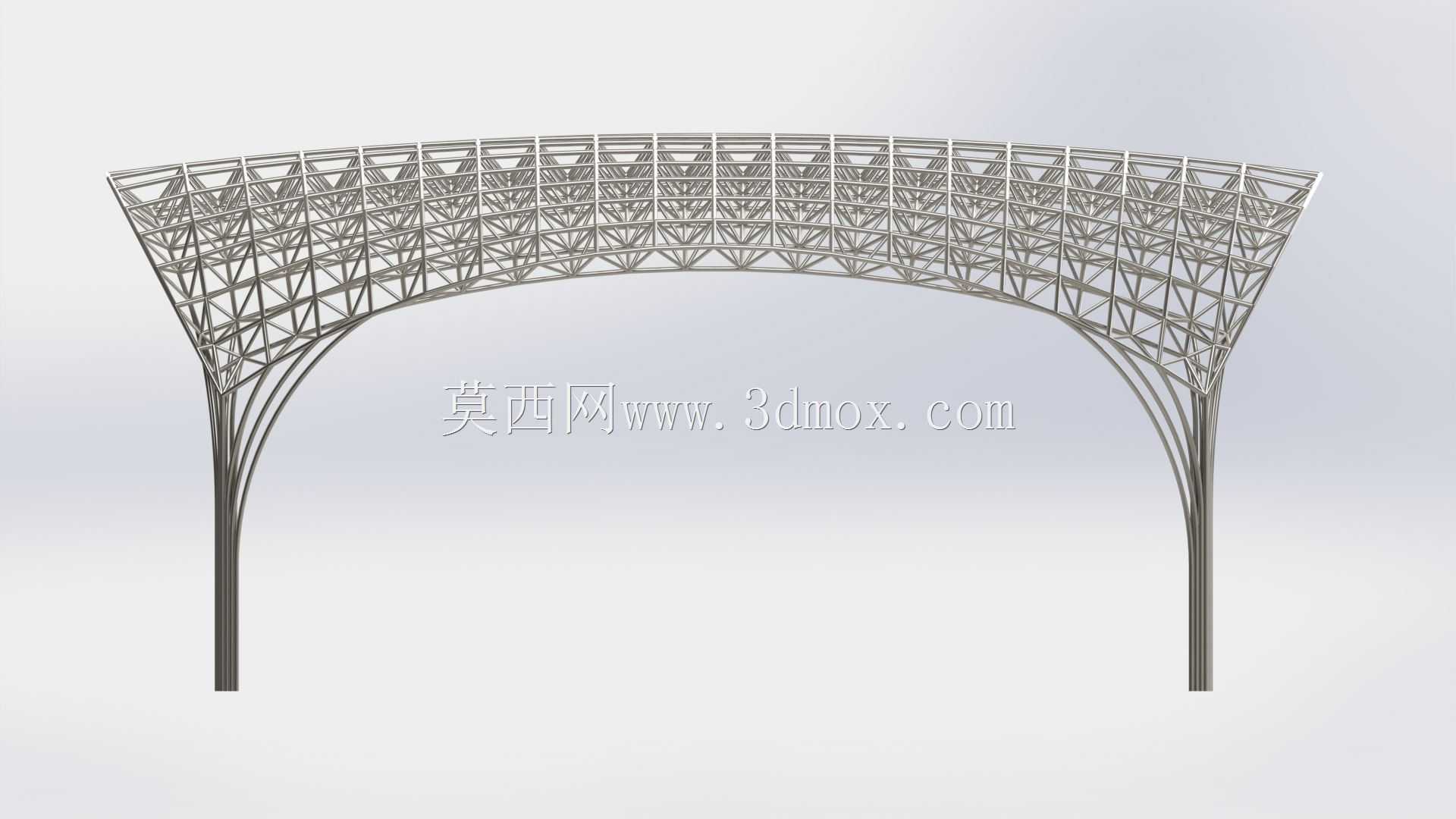

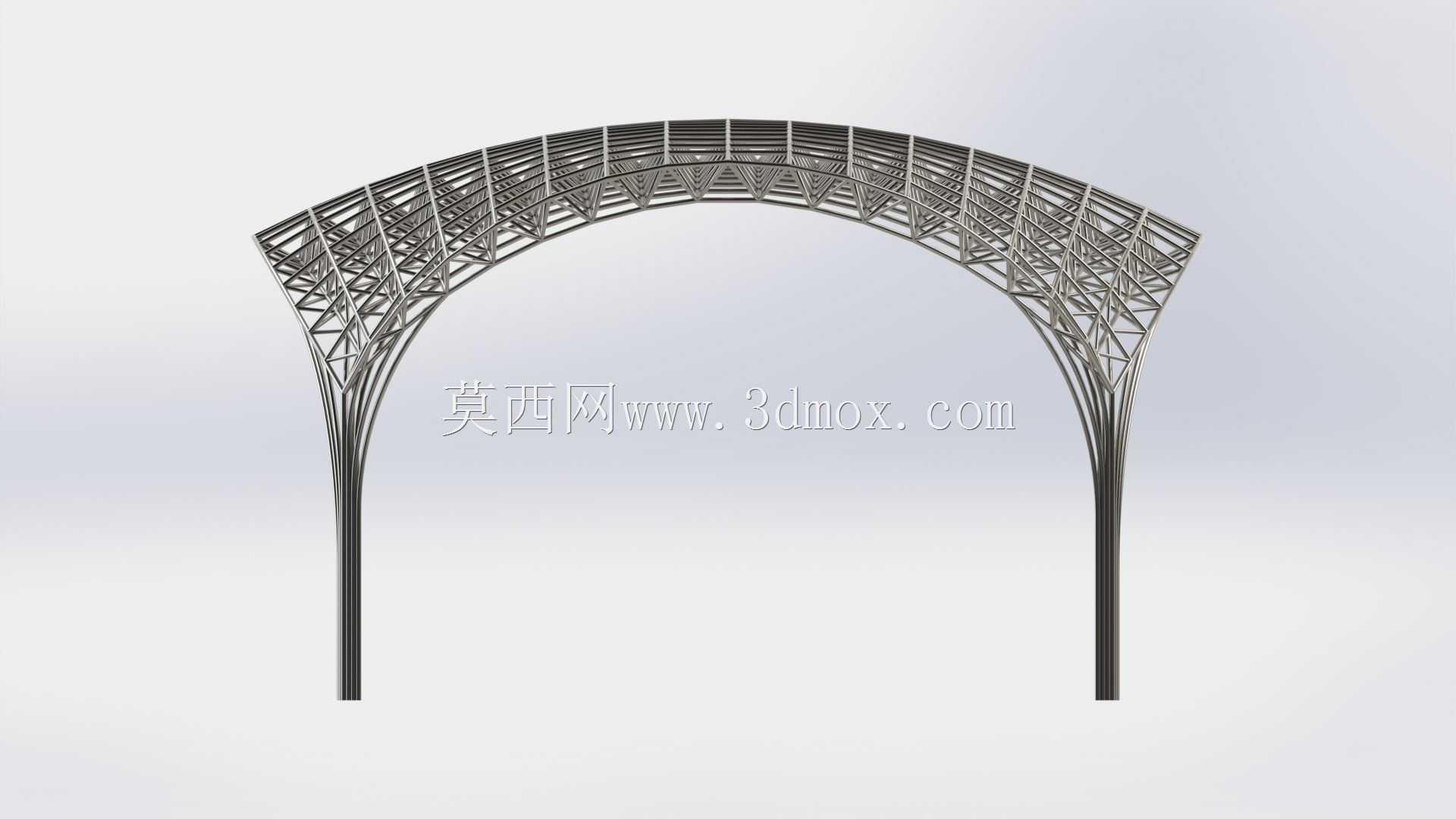

这类弧形空间网格框架,常应用在户外公共廊道、小型场馆入口、景观连廊的顶棚支撑场景,也可作为临时展陈的大跨度无柱支撑结构使用,核心作用是在减少竖向支撑立柱数量的前提下,覆盖较大的水平投影面积,同时依靠通透的网格结构降低风阻,适配户外露天的使用环境。从结构特性来看,整体采用连续弯曲的主肋作为受力主干,主肋沿曲面弧度方向从地面支撑柱位置一直延伸至顶棚弧顶,相邻主肋之间通过交叉布置的腹杆焊接连接,形成稳定的三角网格受力单元,每一段腹杆都同时承担拉压载荷,避免局部杆件失稳,相比传统的实腹式曲面顶棚支撑,整体自重可降低六成以上,同时通透的结构不会遮挡视线,适配景观区域的视觉要求。设计这类结构时,首先要确定覆盖区域的水平投影边界,根据通行净空要求确定最低点的竖向高度,再结合当地的风荷载、雪荷载数值调整主肋的截面规格与网格密度,通常人员通行区域的竖向净空不低于2.5米,支撑柱的落点要避开人行通道与管线预埋区域,柱脚位置需要预留与混凝土基础连接的法兰安装面,安装时先定位固定四根落地支撑柱,再从柱顶开始逐段拼接主肋杆件,每拼接一段主肋就同步安装交叉腹杆并做临时固定,待整体曲面轮廓校准完成后再统一完成所有节点的满焊作业,避免焊接变形导致整体曲面弧度出现偏差。框架的所有杆件交汇节点都采用相贯线切割后焊接的处理方式,保证杆件传力路径顺畅,没有额外的应力集中点,曲面弧度采用连续渐变的曲率设计,从柱脚位置的小曲率平滑过渡到顶棚中部的大曲率,既保证了结构受力的合理性,也让整体外形更具流畅的视觉效果。在实际建模过程中,需要先搭建整体曲面的基准控制线,再沿控制线排布主肋的路径,通过阵列与曲面投影的方式生成交叉腹杆的走向,最后逐一处理每个节点的杆件衔接,保证所有杆件之间没有干涉,焊接间隙控制在工艺要求范围内,后续导出的模型可直接用于结构受力仿真验算,也可作为构件下料加工的参考依据。
- 全部评论(0)
- 模板大小 135.81 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
