嵌入式拉丝铝墙面充电开关结构设计

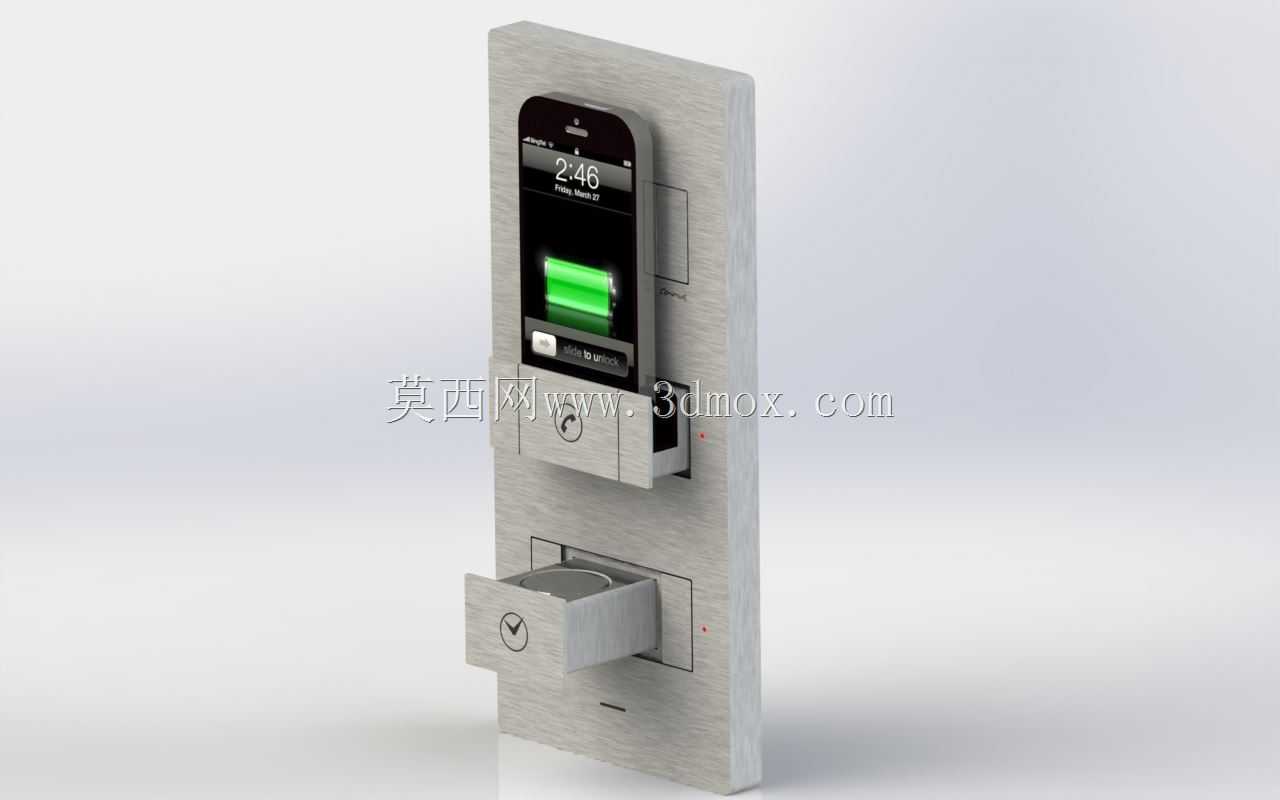

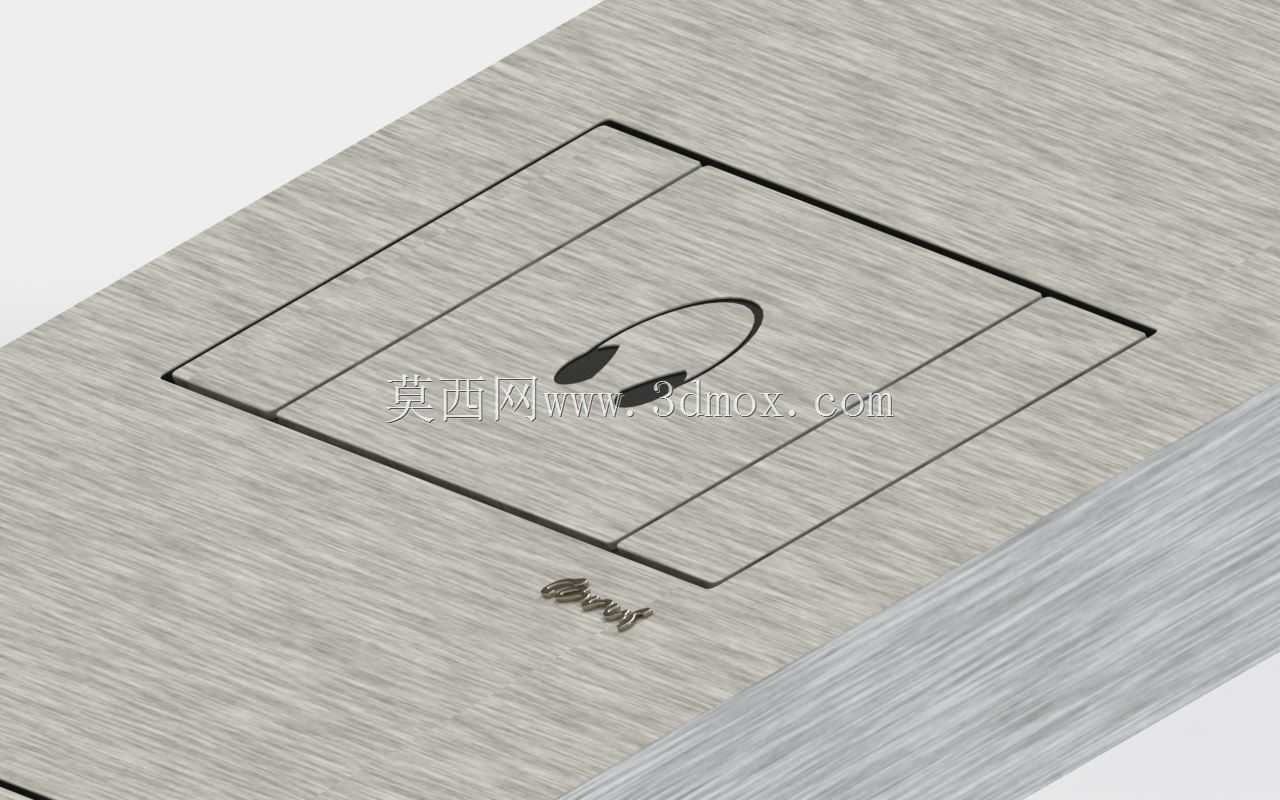

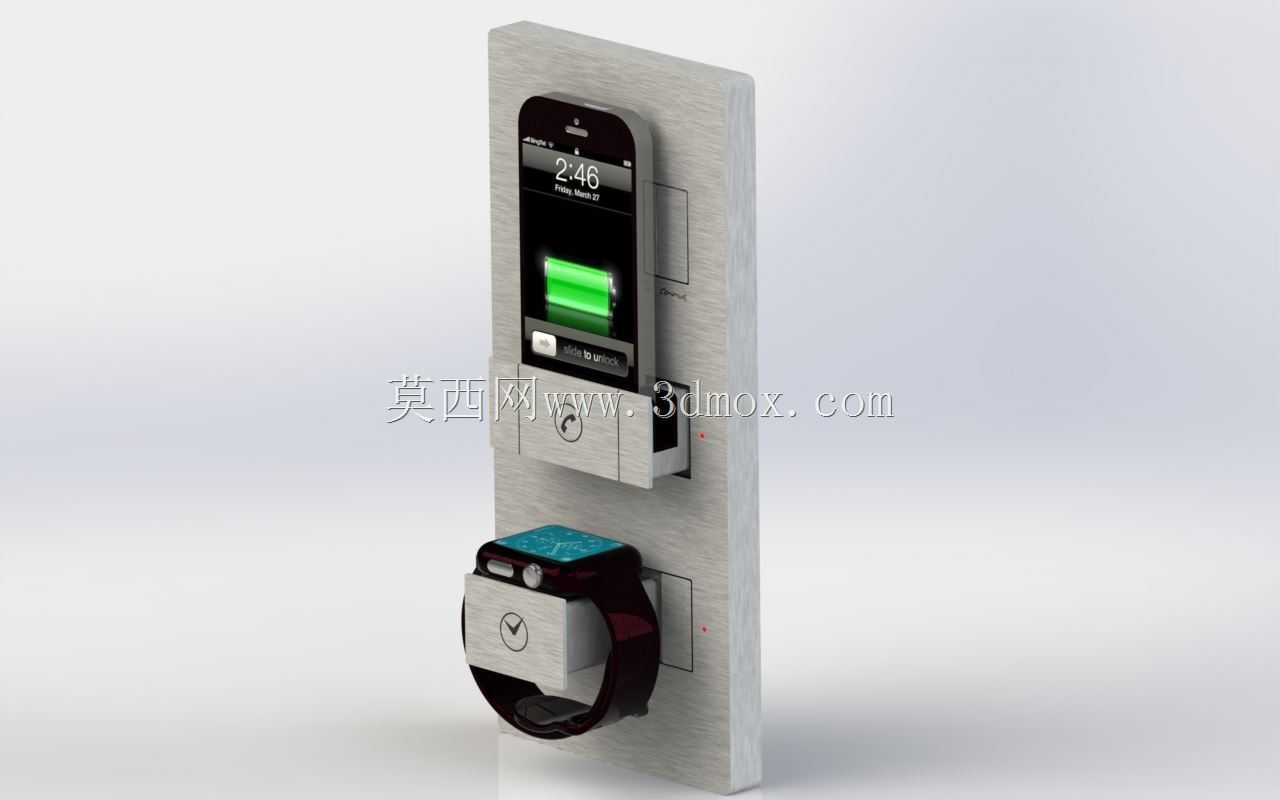

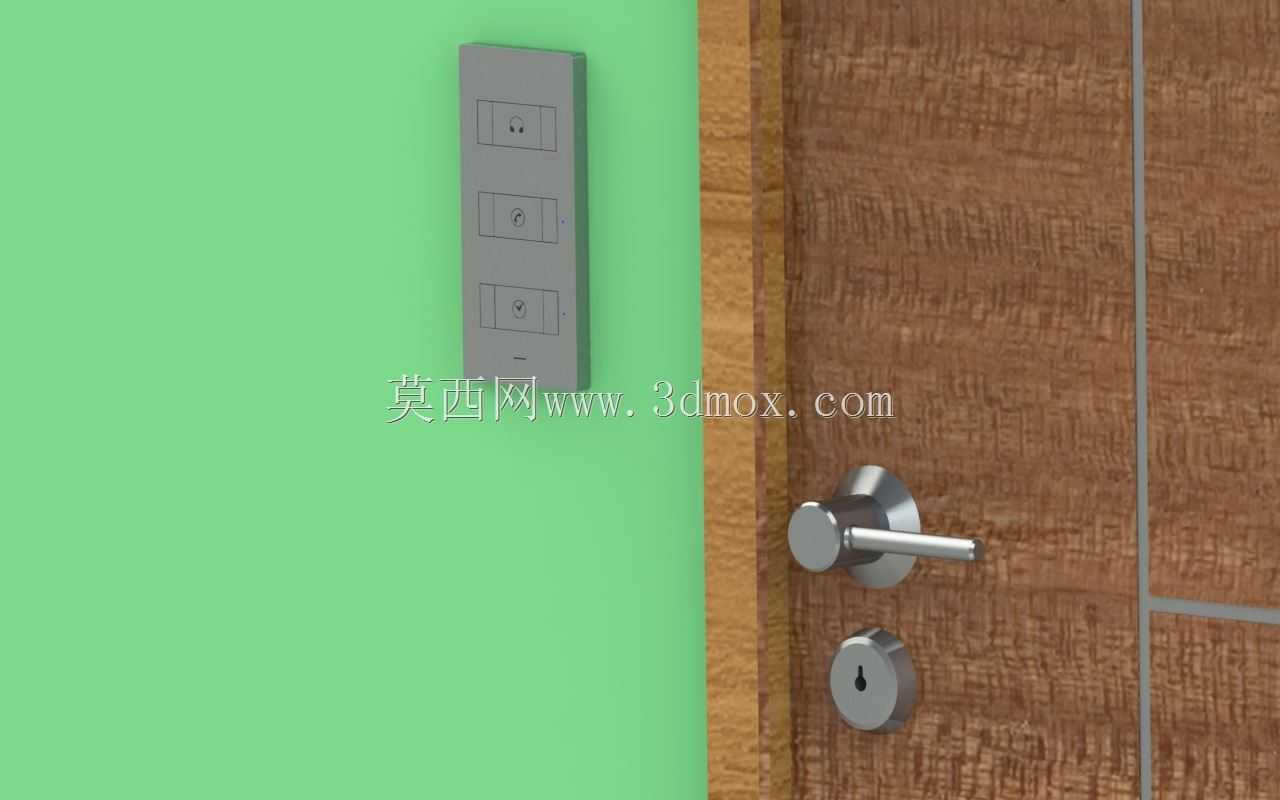

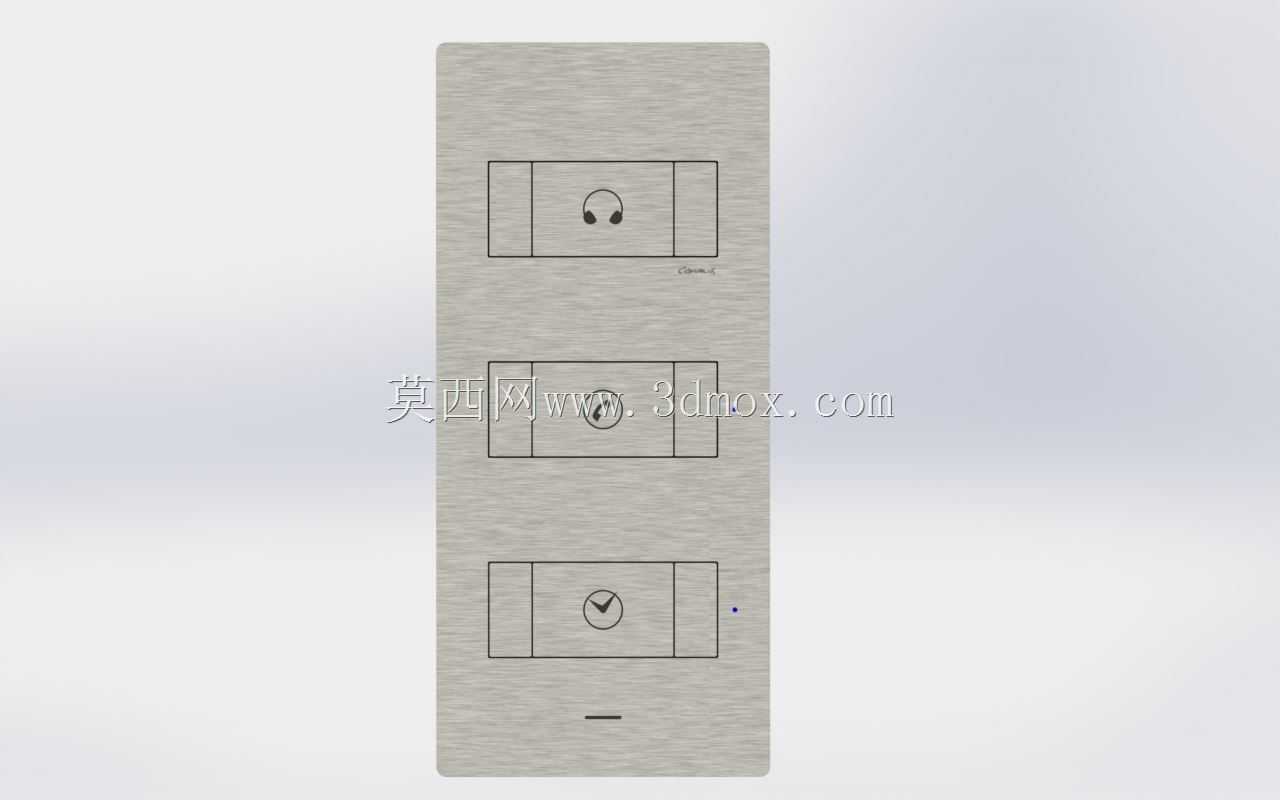

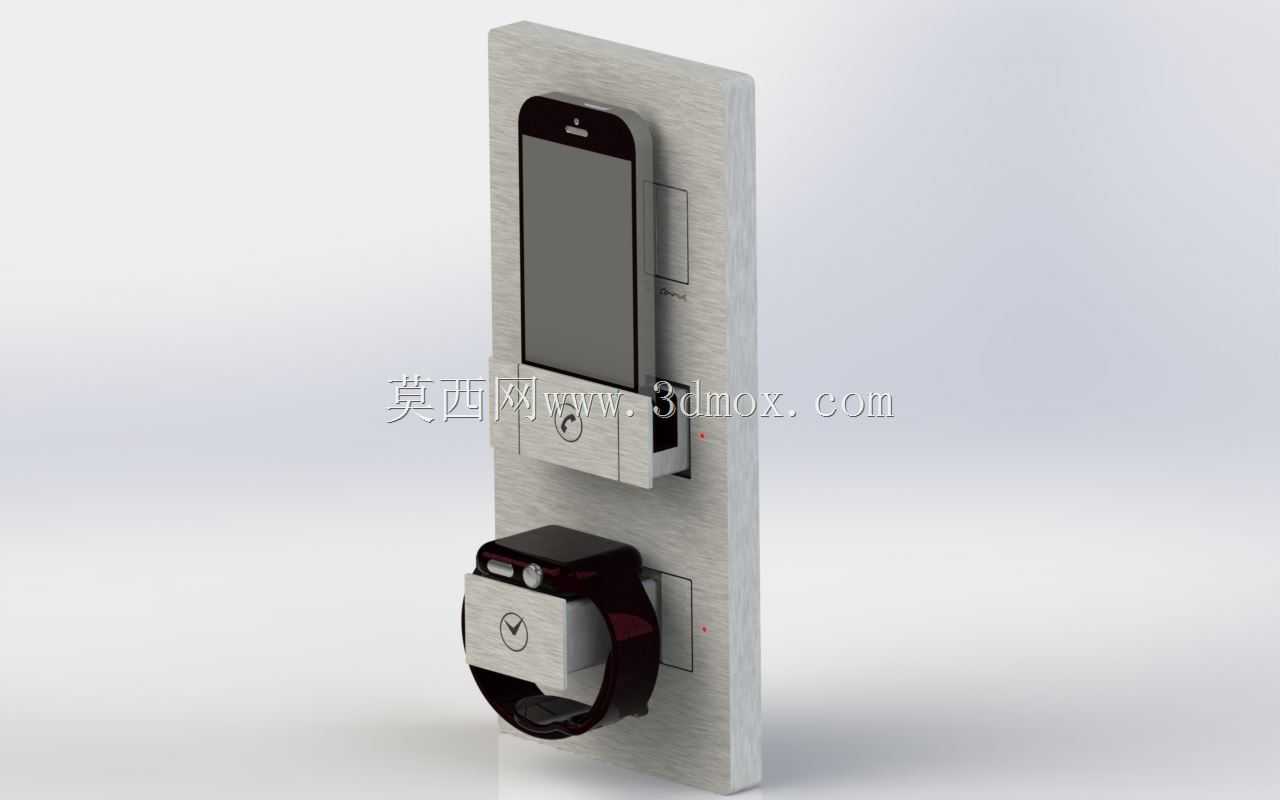

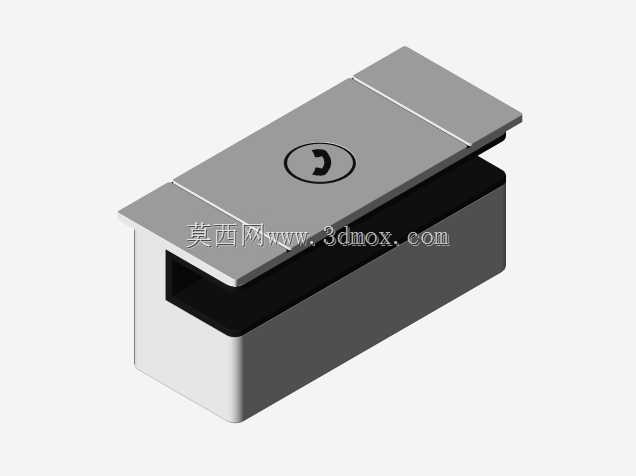

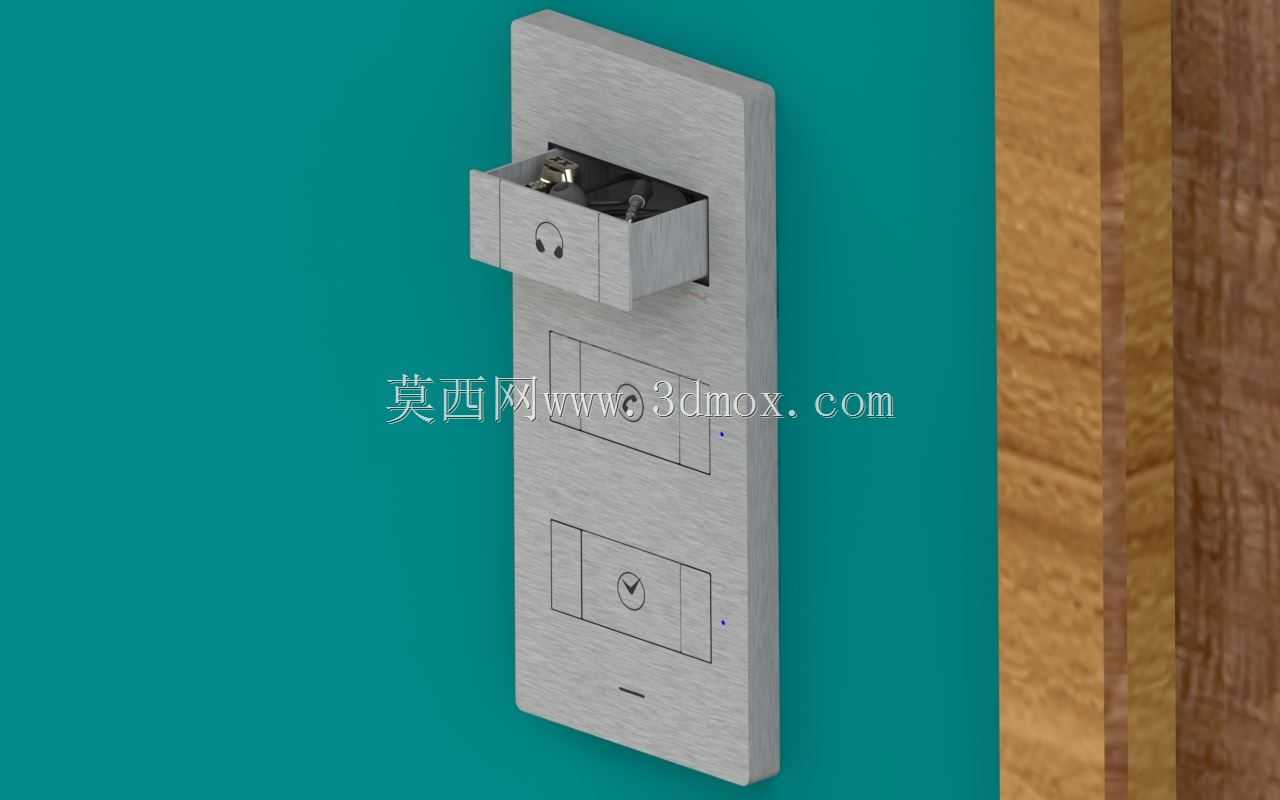

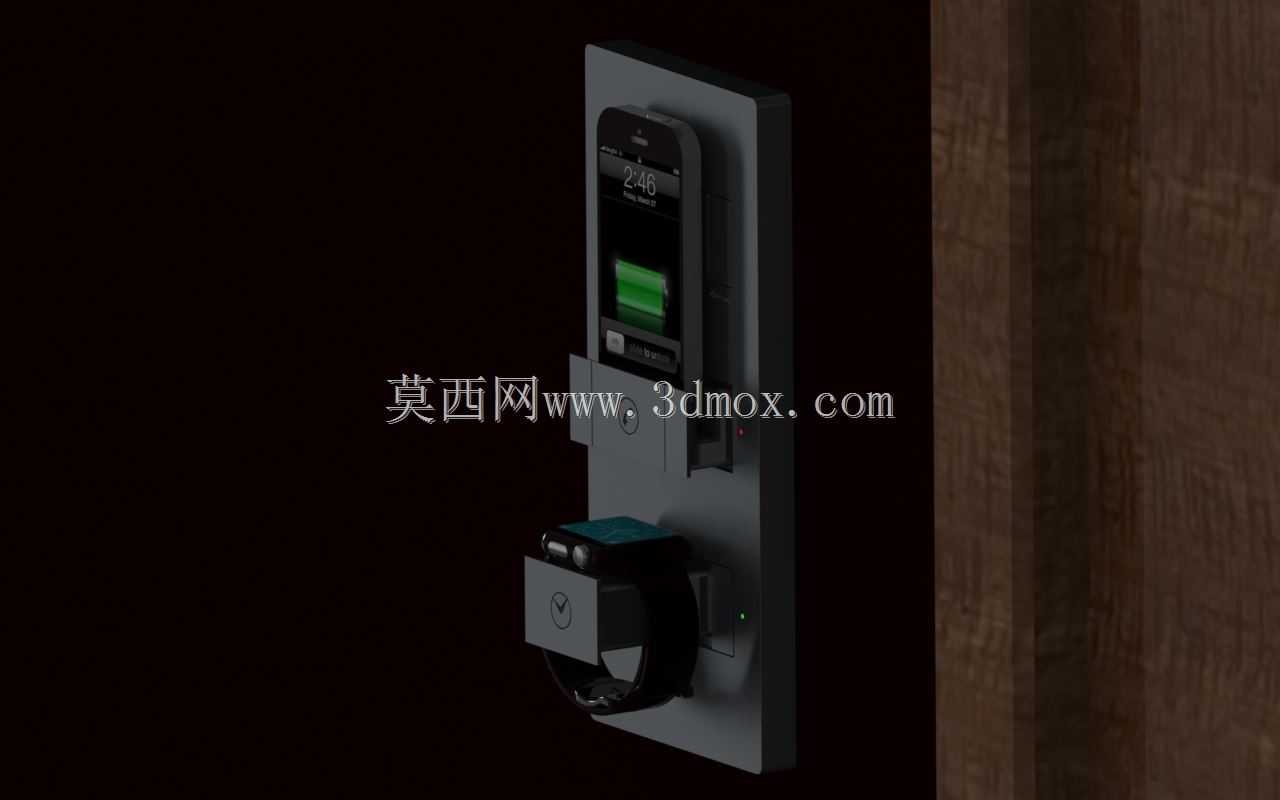

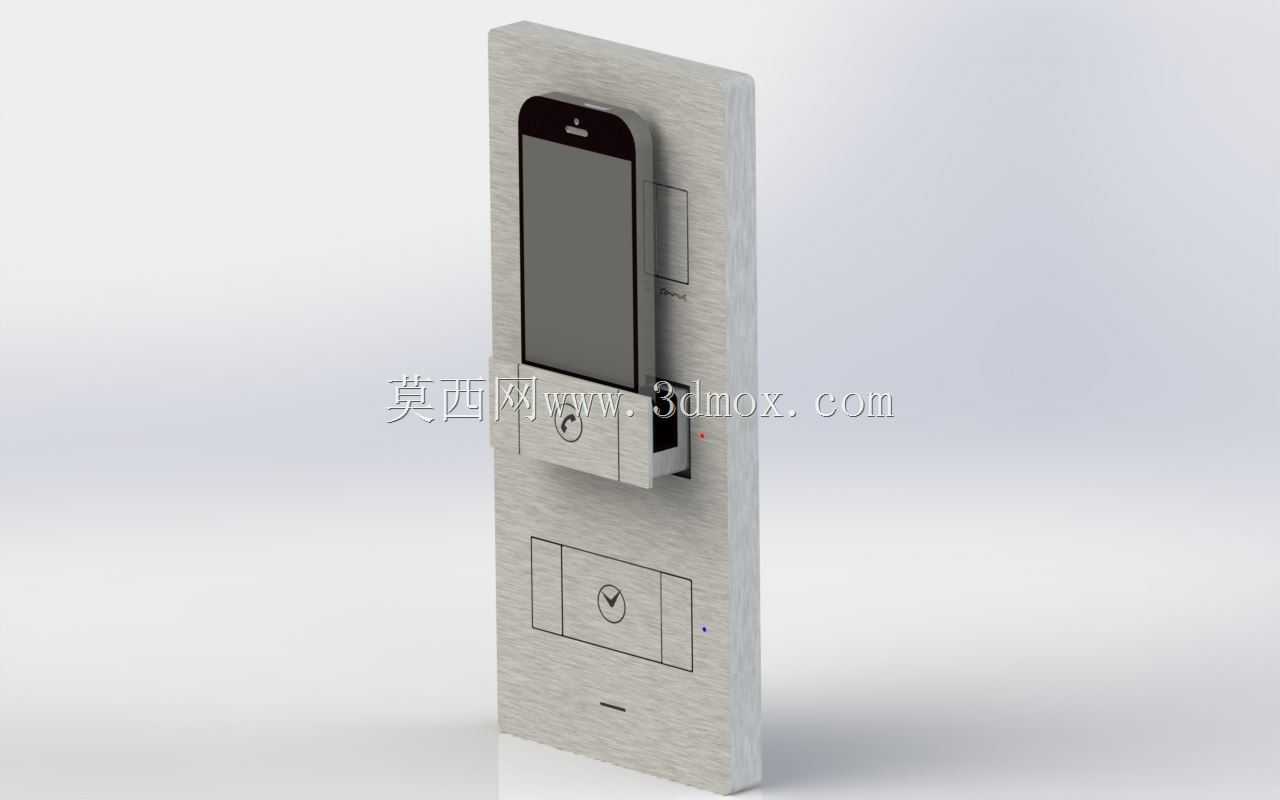

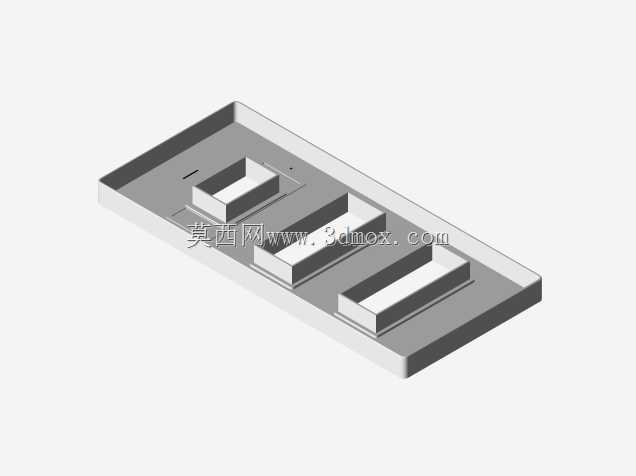

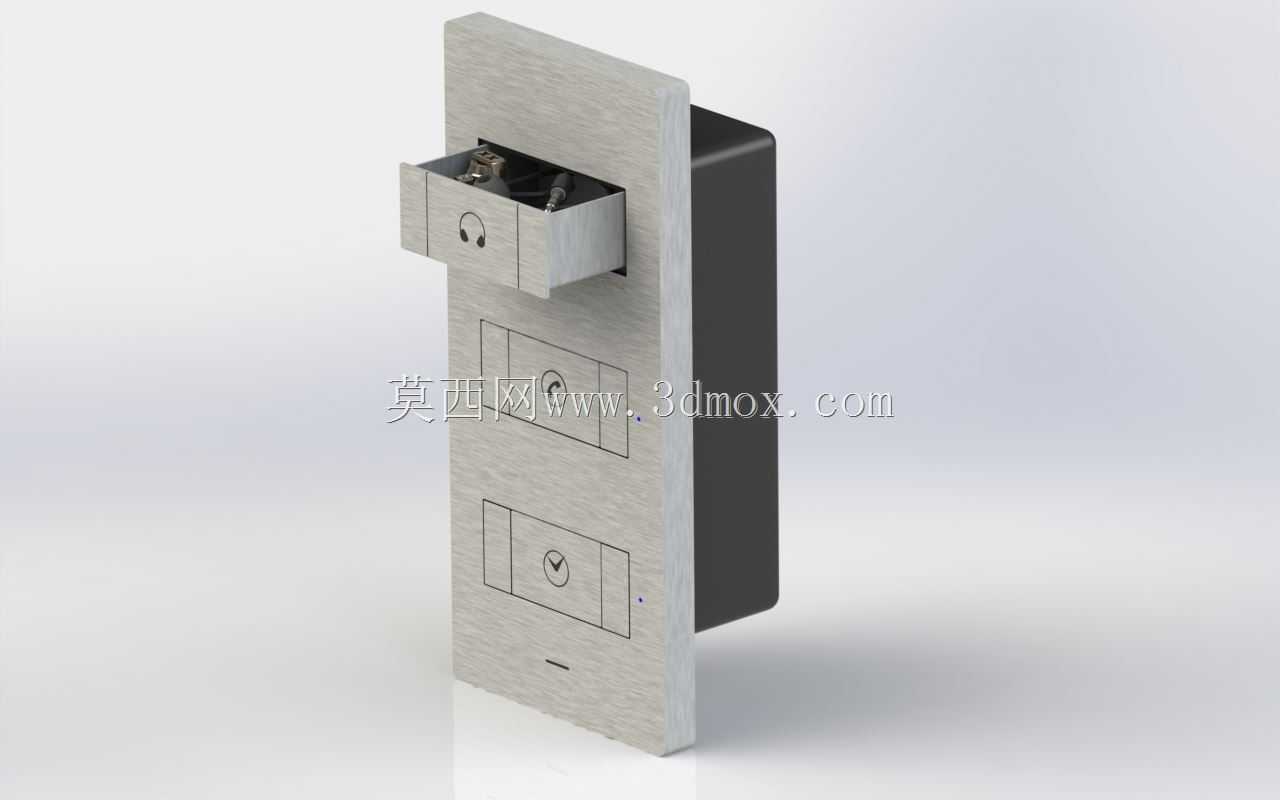

这款墙面充电装置的设计参考了传统下沉式灯光开关的安装逻辑，核心适配室内墙面暗装场景，可直接替换常规86型墙面开关的预埋底盒完成安装，无需额外扩展开槽尺寸，适配家装、酒店客房、公共办公区等多类墙面取电需求，解决传统墙面充电口突出墙面易磕碰、积灰的痛点。外壳采用实心拉丝铝材质加工，表面做阳极氧化拉丝处理，既保证长期触摸使用的耐磨抗刮性能，也能匹配不同装修风格的墙面质感，金属外壳同时具备电磁屏蔽作用，避免内部充电电路对周边弱电信号产生干扰。装置正面设置三枚独立功能位，从上至下分别对应音频转接、充电输出、状态指示功能，各功能位均采用与外壳齐平的下沉式布局，无突出结构，日常清洁墙面时不会产生清洁死角，也避免外力剐蹭导致接口损坏。状态指示采用三色LED导光设计，不同灯光颜色对应不同工作状态：蓝色对应待机工况，此时装置处于低功耗待连接状态，静态功耗控制在0.05W以内，符合墙面长期通电设备的能耗要求；红色对应电池电量不足提示，当外接待充电设备电量低于阈值或装置自身供电异常时触发；绿色对应正常充电状态，灯光亮度做了柔光处理，夜间使用不会产生光污染影响休息。装置侧边设置的小型支架结构承担推弹门的启闭功能，采用类似按压式圆珠笔的棘轮锁止结构，按压接口保护门即可弹出露出接口，再次按压即可收回锁止，保护门闭合时与外壳表面完全齐平，具备IP40级防尘能力，可阻挡日常灰尘、飞溅水花进入内部电路。安装时需提前在墙面预埋标准深度的暗装底盒，装置整体外轮廓尺寸与常规86面板完全匹配，接线端采用背部快接端子设计，无需拧线即可完成火线、零线的接驳，安装效率比传统螺丝接线提升60%以上，背部设置的两个弹性卡爪可直接卡入底盒固定孔，无需额外拧动面板固定螺丝，安装后表面无外露螺丝孔，整体视觉更简洁统一。结构设计时重点考虑了长期使用的可靠性，推弹结构的运动部件采用POM耐磨材质，循环按压寿命可达3万次以上，满足10年以上日常使用的频次要求，内部充电模块做了灌封处理，可抵御墙面返潮带来的电路腐蚀风险，铝制外壳与内部电路之间设置绝缘隔离层，避免金属外壳导电带来的安全隐患。
