玻璃支柱铰接悬挂连接结构设计

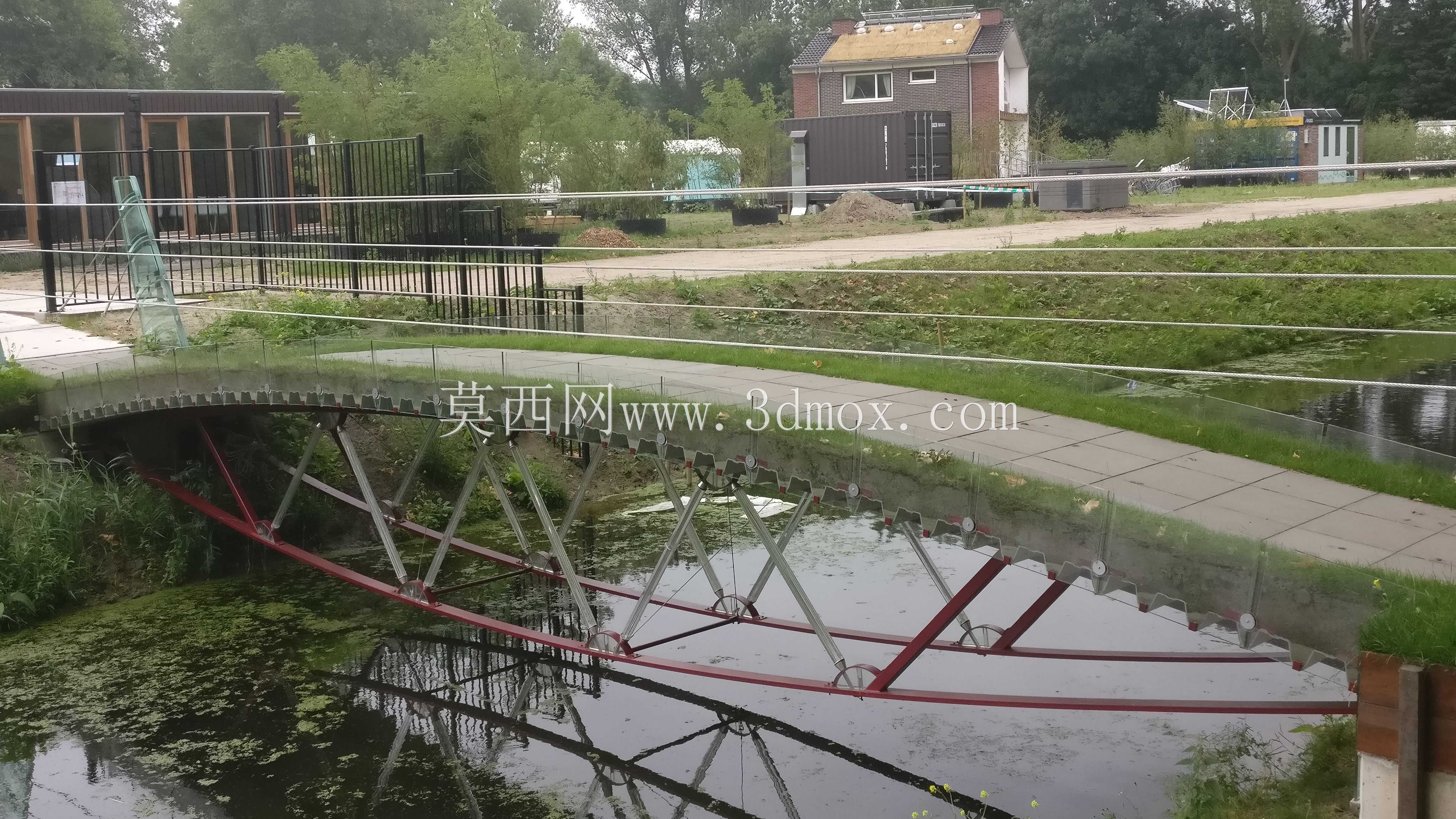

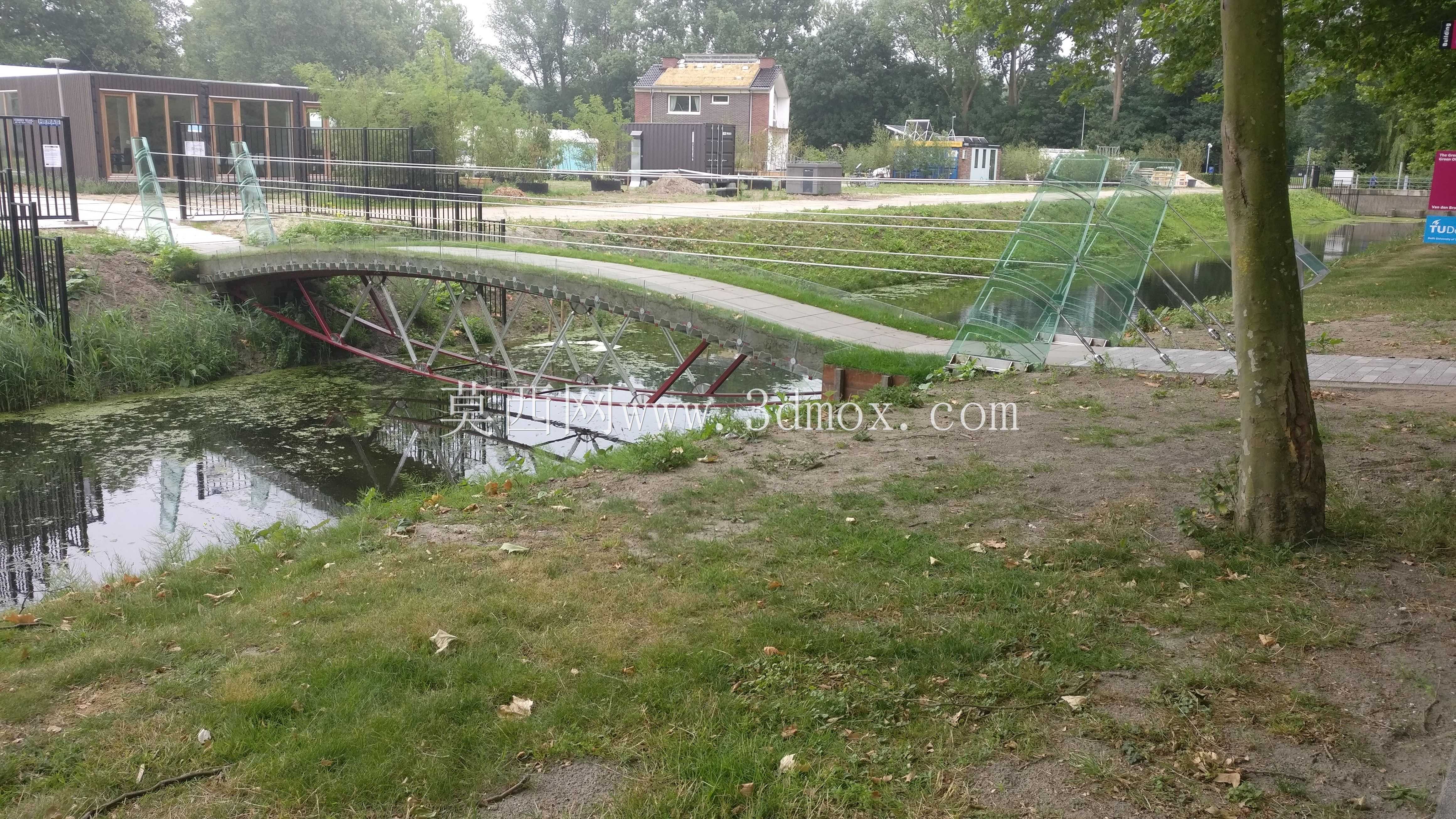

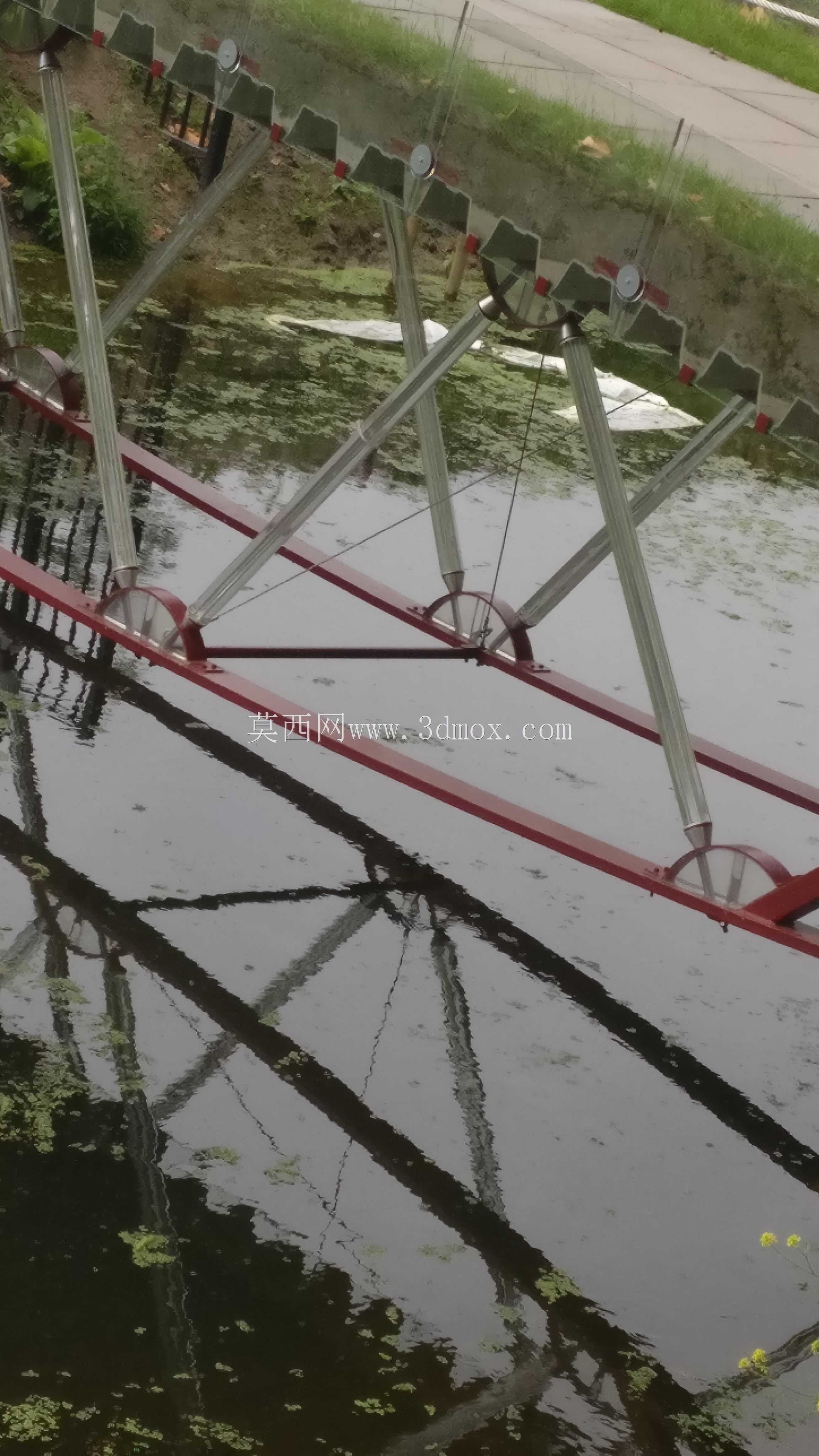

该连接结构主要应用于大跨度玻璃桥的承重支撑体系中，作为玻璃承压构件与钢质受拉构件的衔接核心，承担荷载传递、应力释放的关键作用。在实际工程场景中，玻璃桥的支撑体系需要同时兼顾通透的视觉效果与可靠的承重能力，常规刚性连接会在玻璃构件内产生附加弯矩，而玻璃作为脆性材料，抗弯能力远低于抗压能力，一旦出现超出阈值的弯拉应力，极易发生脆性碎裂，引发结构安全事故。

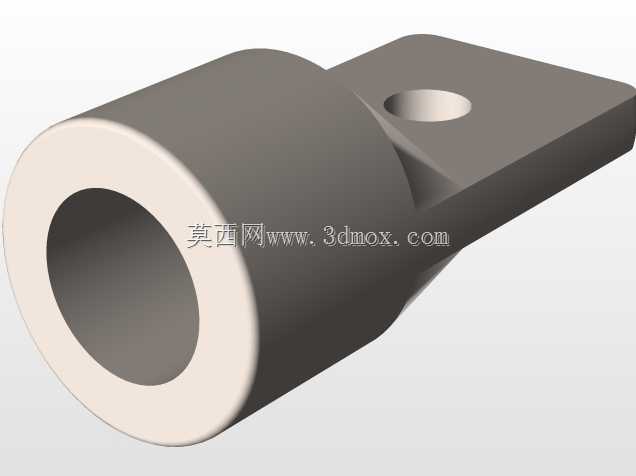

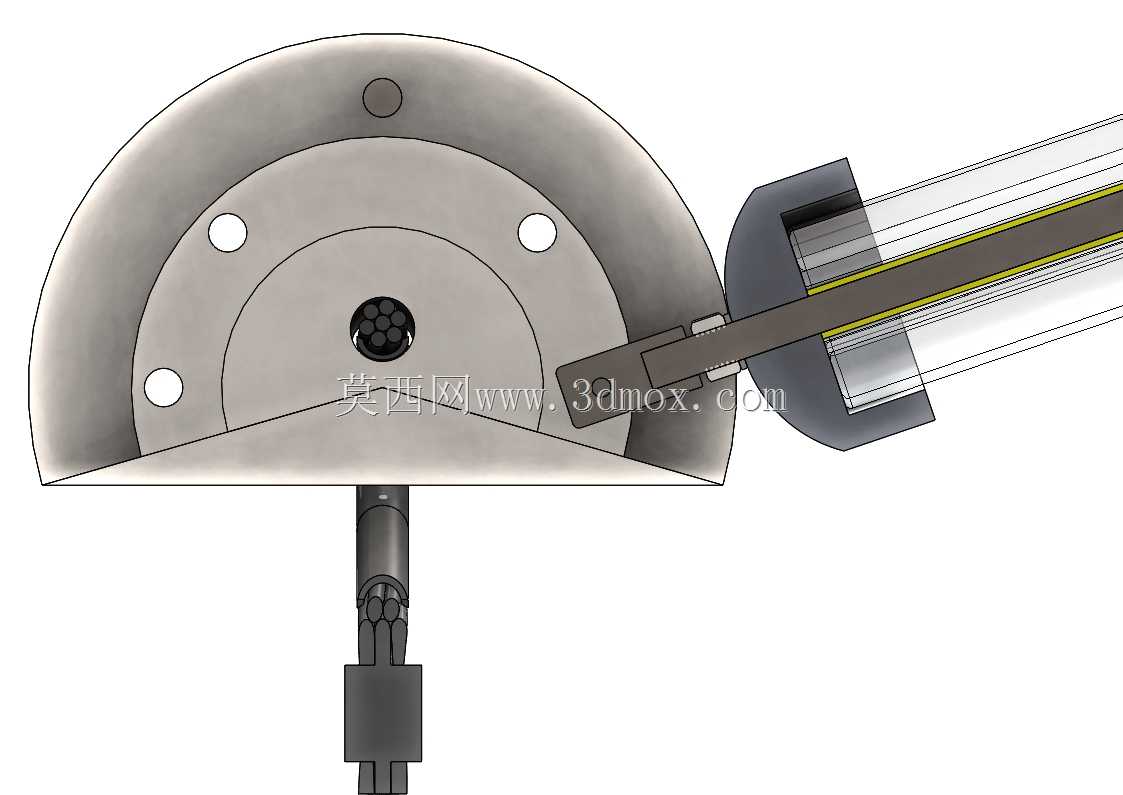

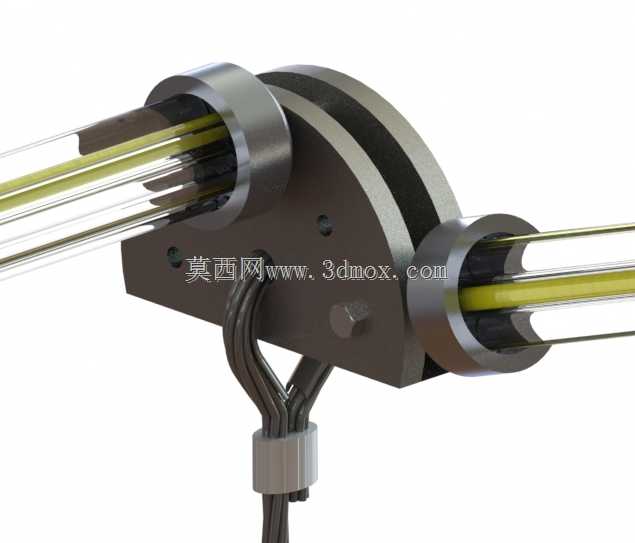

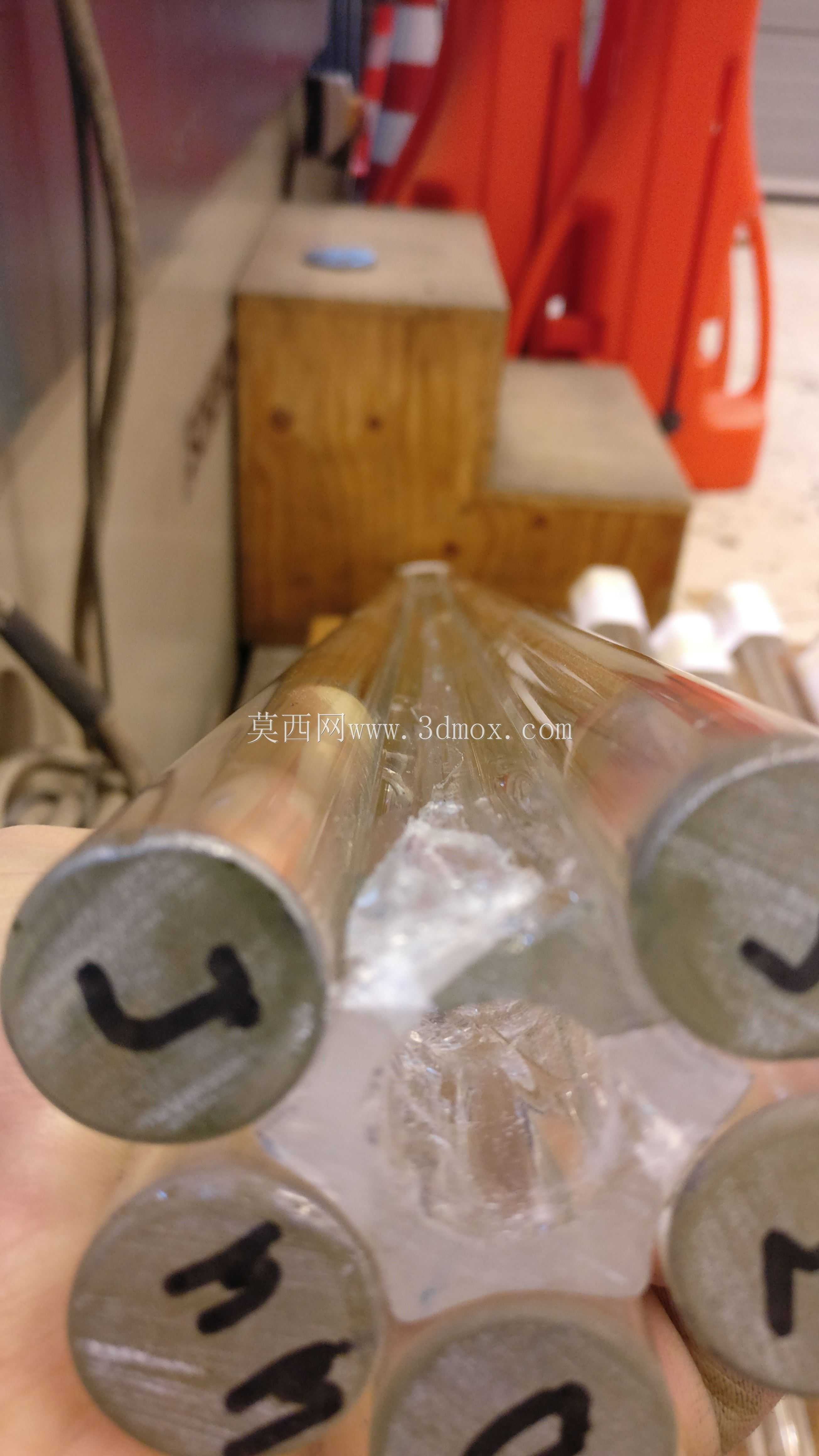

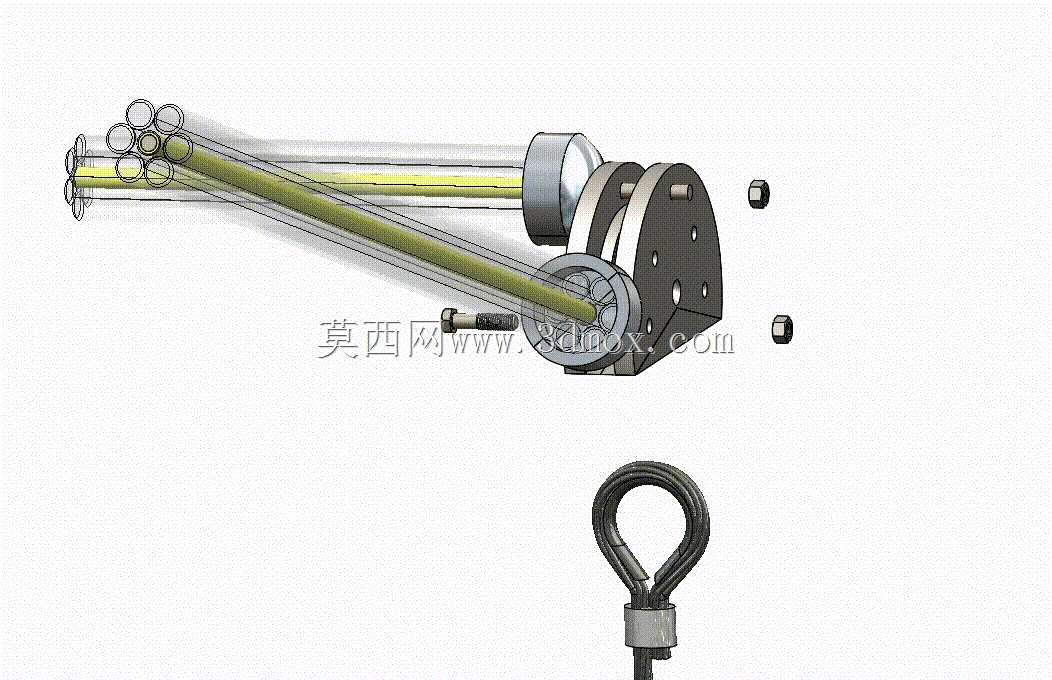

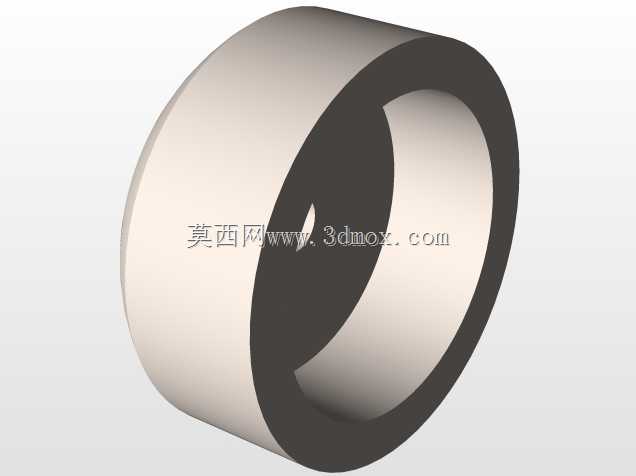

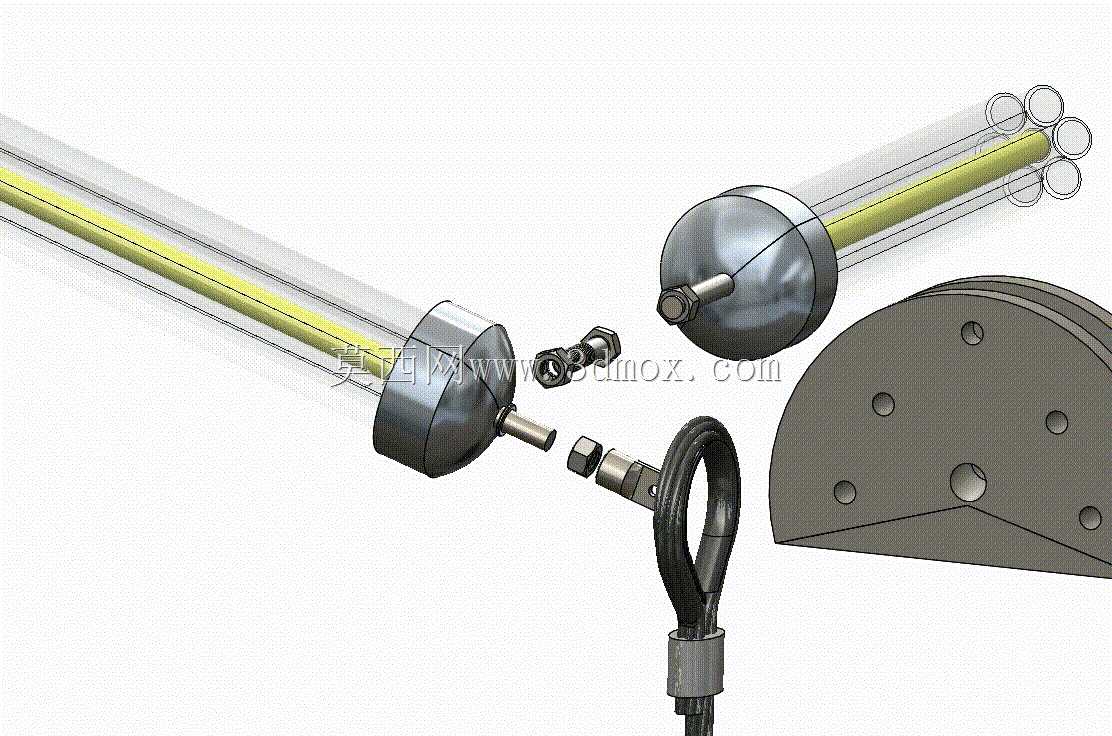

这套连接结构采用铰接式设计思路，端部的球形铰接头可实现多维度的小角度转动，能够完全释放连接节点处的弯矩荷载，让内部的钢质拉杆仅承受轴向拉力，外部的玻璃支柱仅承受轴向压力，从受力根源上规避了玻璃构件受弯的不利工况。结构端部的连接耳板配合卸扣式吊具，可直接与上部承重结构的预埋节点完成对接，安装时无需在玻璃构件上开设复杂的异形孔，仅需将玻璃支柱端部与金属连接头做承插式配合，配合密封填充层即可完成固定，大幅降低现场安装的对位难度。

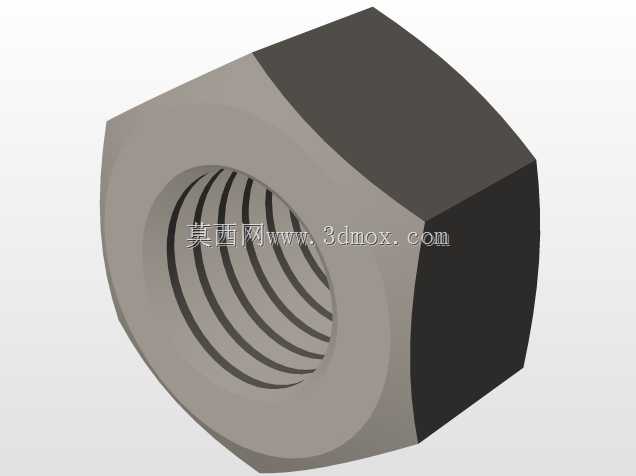

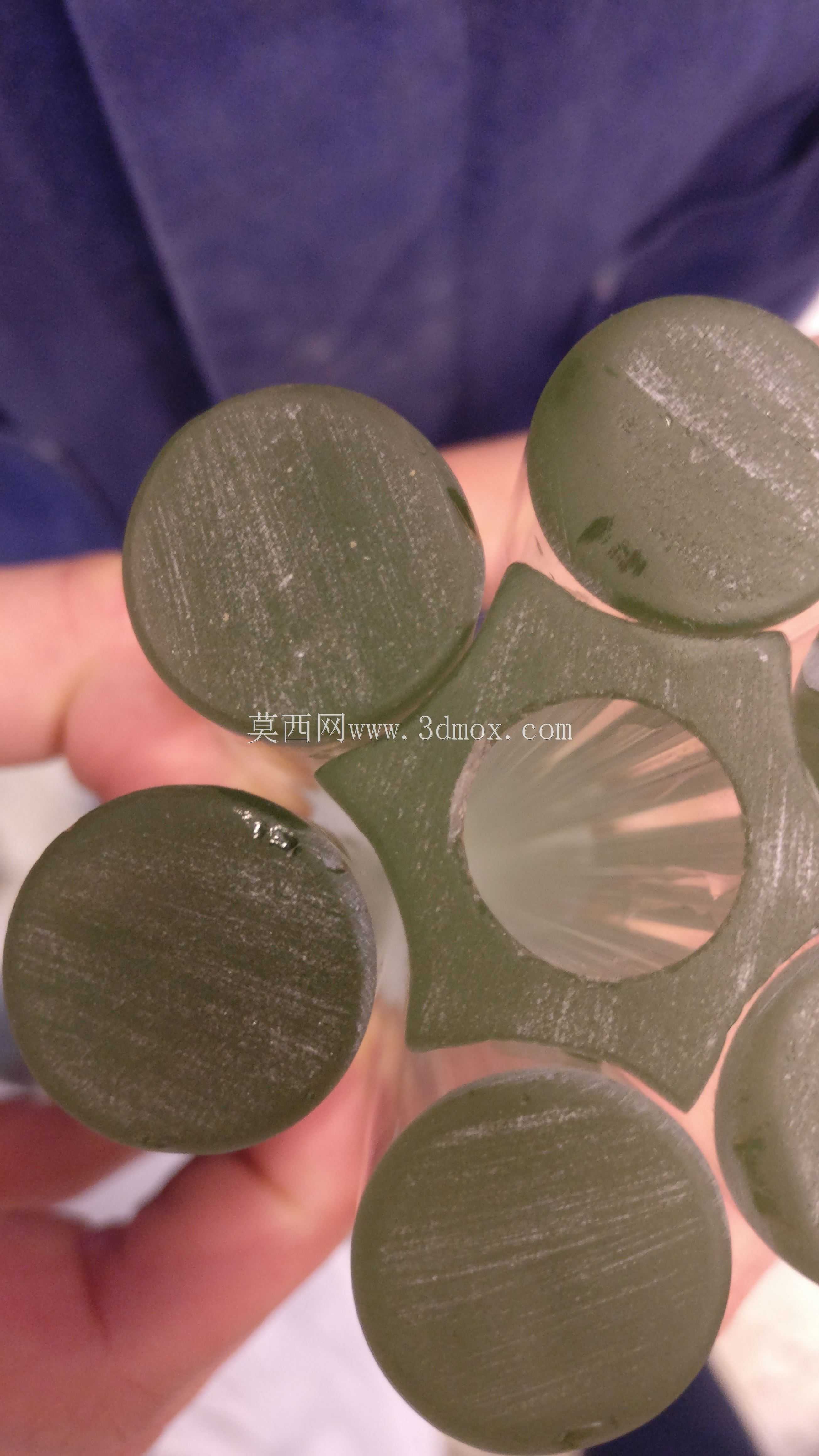

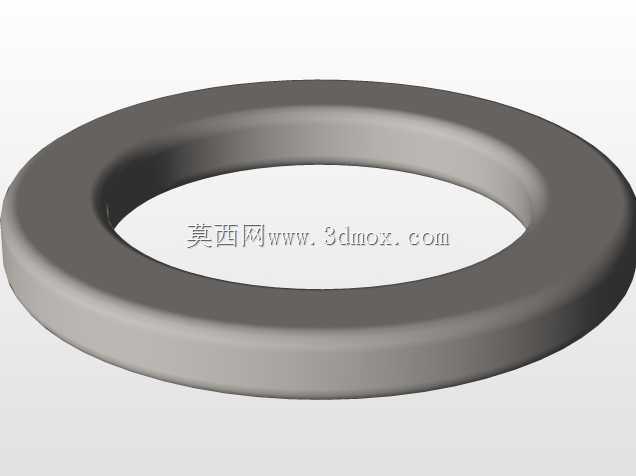

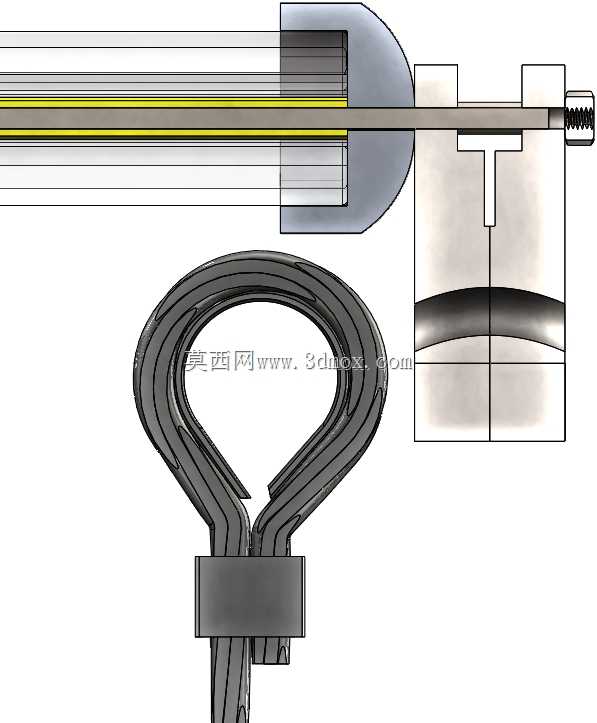

从安装边界来看，单组连接结构适配的玻璃支柱外径可覆盖常规工程中60mm至120mm的规格，端部铰接头的转动角度范围可达±8°，能够适配桥体在风荷载、行人动荷载作用下的微小形变位移，避免硬连接带来的应力集中。金属连接头与玻璃接触的端面设置有缓冲垫层，可均匀传递压应力，避免局部压强过高导致玻璃表面出现压溃裂纹。钢质拉杆穿设在玻璃支柱的中心空腔内，两端通过锁紧螺母与铰接头完成预紧，预紧力可根据实际跨度的荷载需求进行调整，保证玻璃支柱始终处于受压状态，不会在动荷载作用下出现松脱。

在结构细节设计上，铰接头的球面配合面做了硬化处理，长期往复转动下不会出现磨损松旷，连接耳板的销孔采用间隙配合，既保证转动灵活性，又不会产生过大的横向窜动。整套结构在装配完成后，金属构件的外露面可做与周边结构匹配的表面处理，不会破坏玻璃桥整体的通透视觉效果，同时所有受力部件均设置在玻璃支柱的保护范围内，减少户外环境下的锈蚀风险，降低后期运维的检查频次。
