弹出式户外表演用快速展开雾网结构

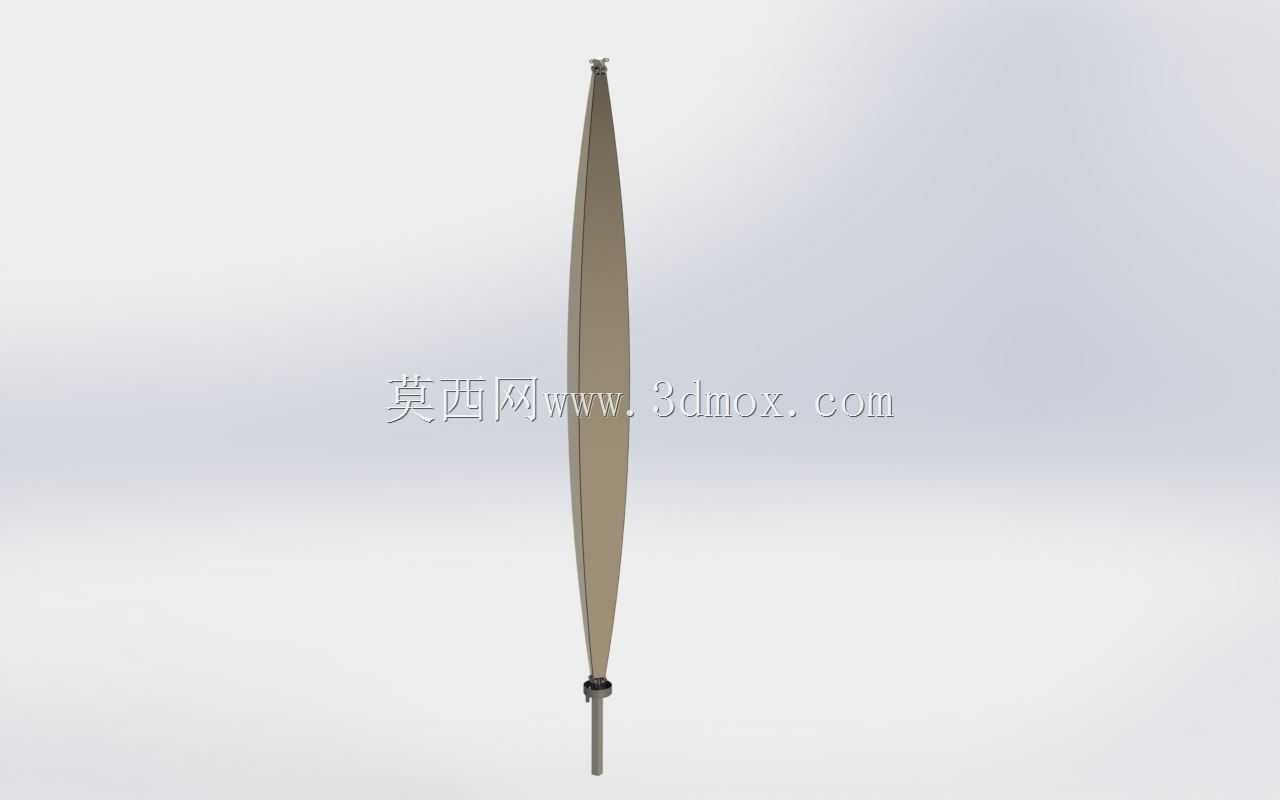

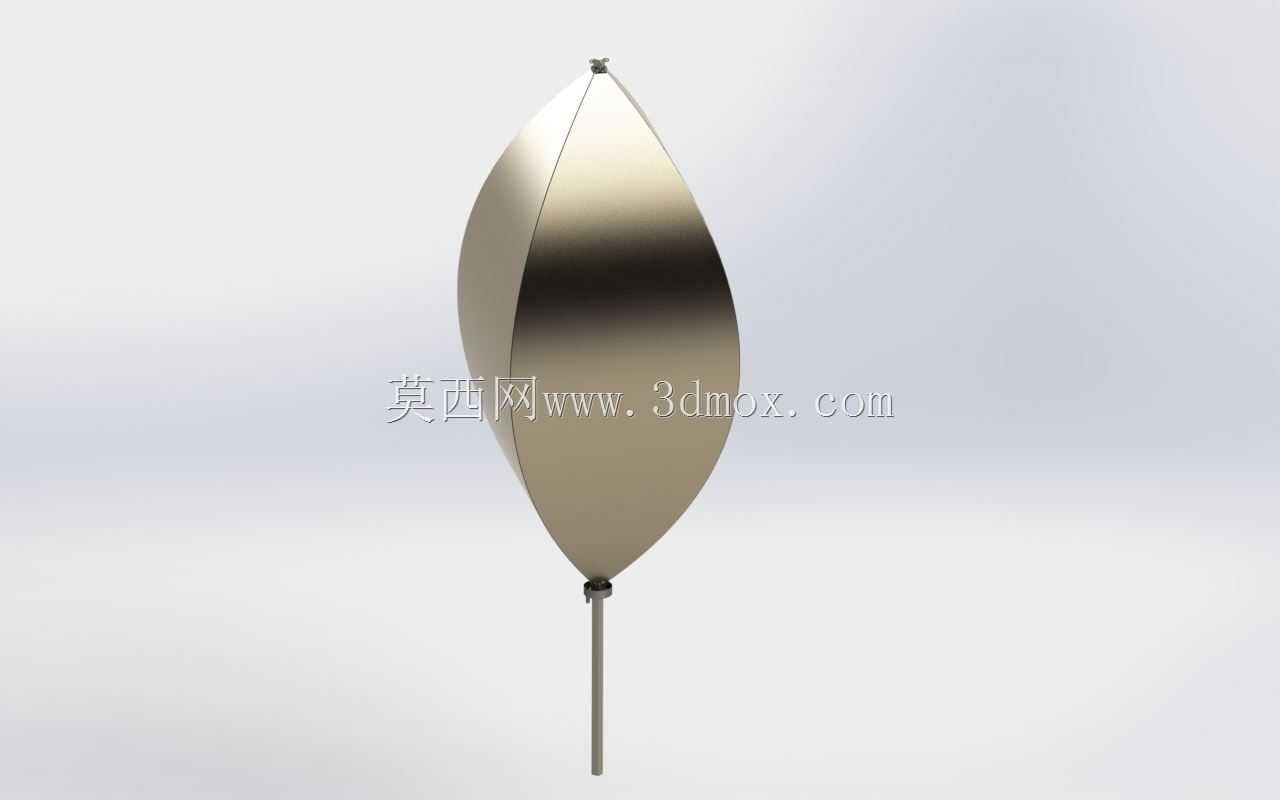

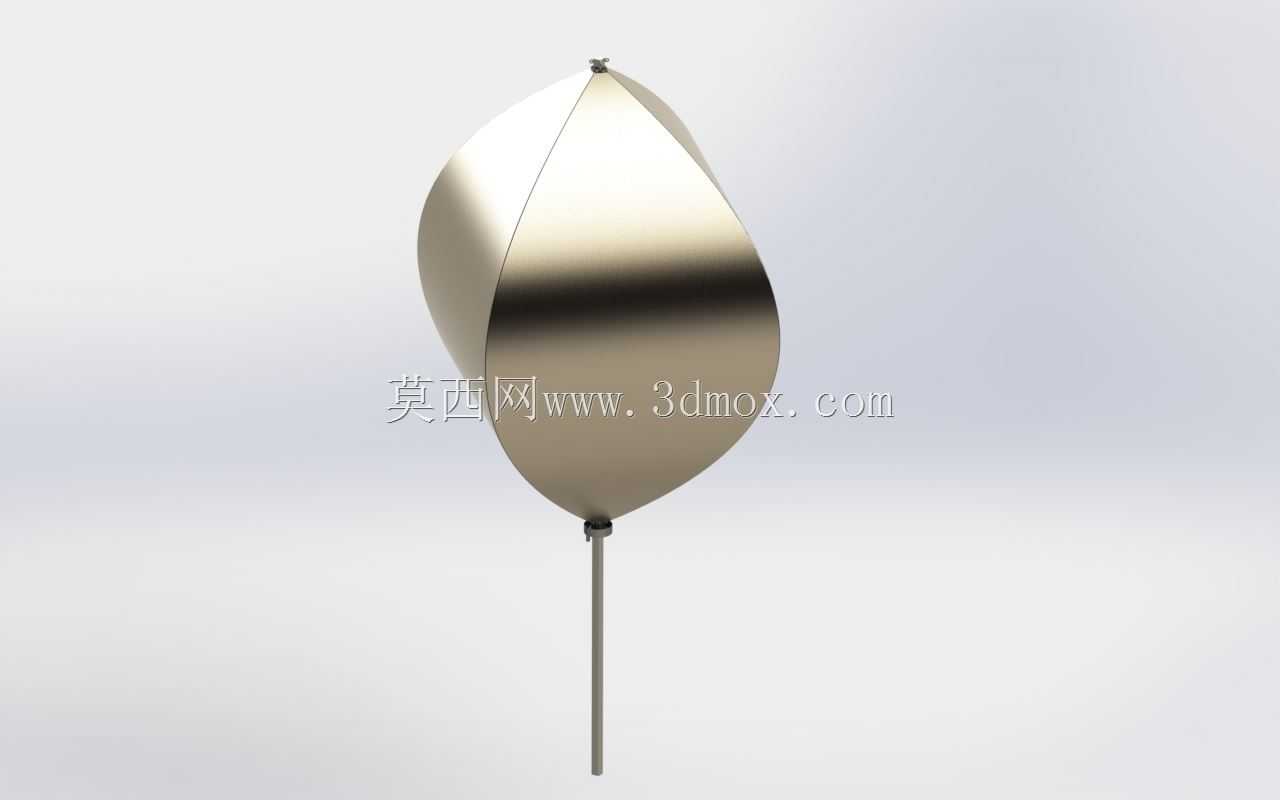

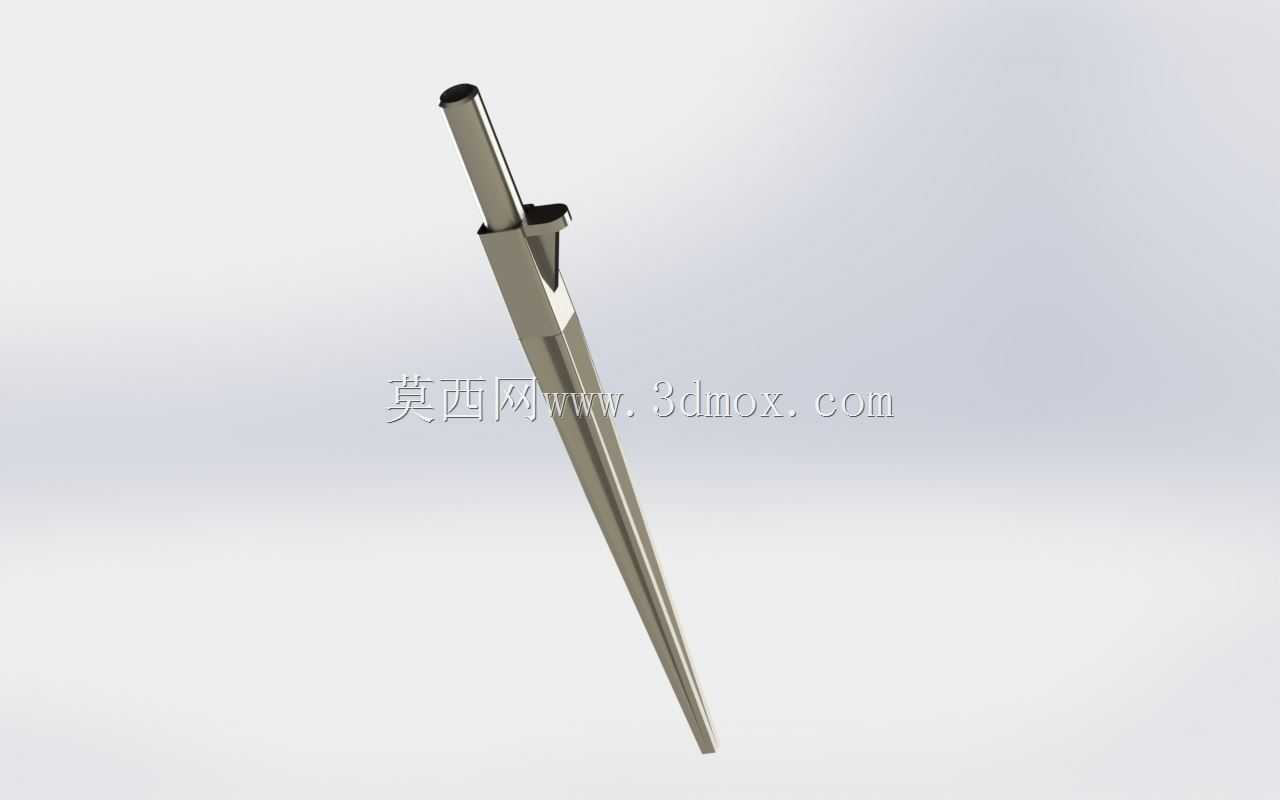

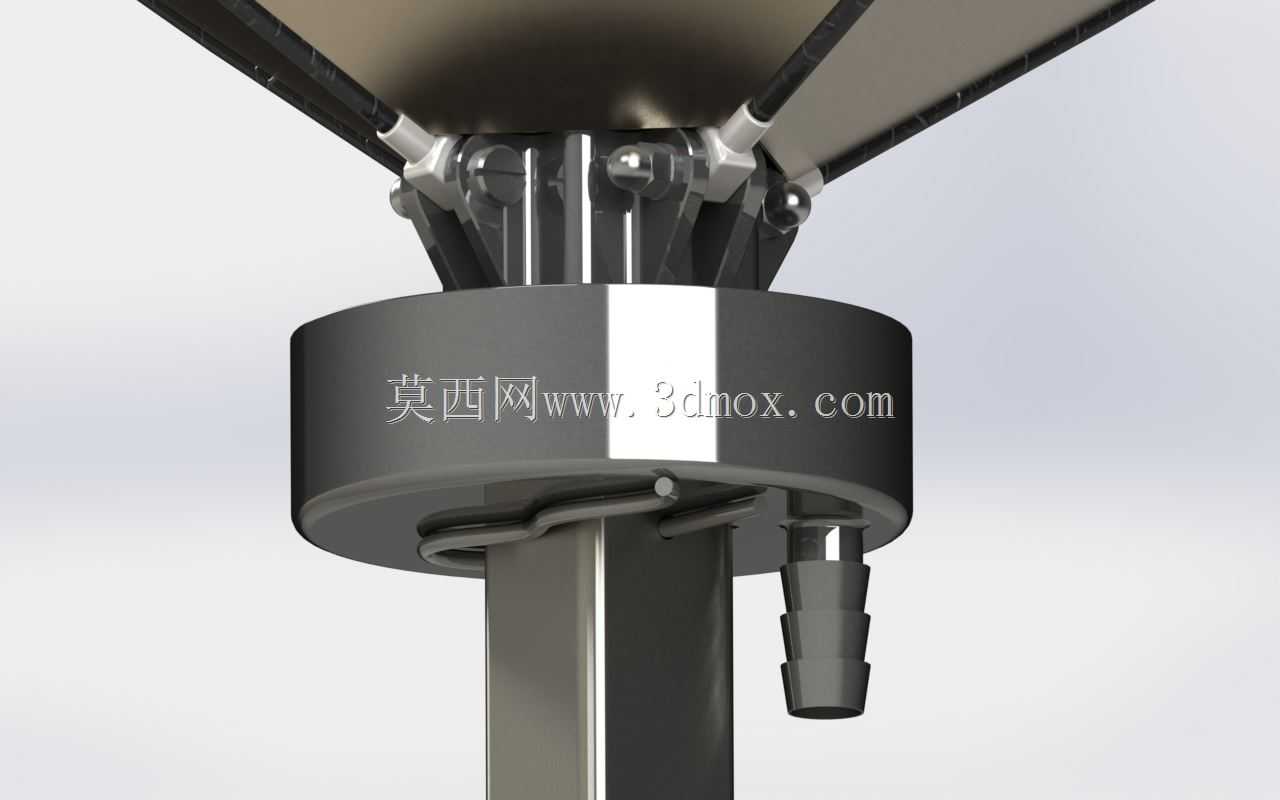

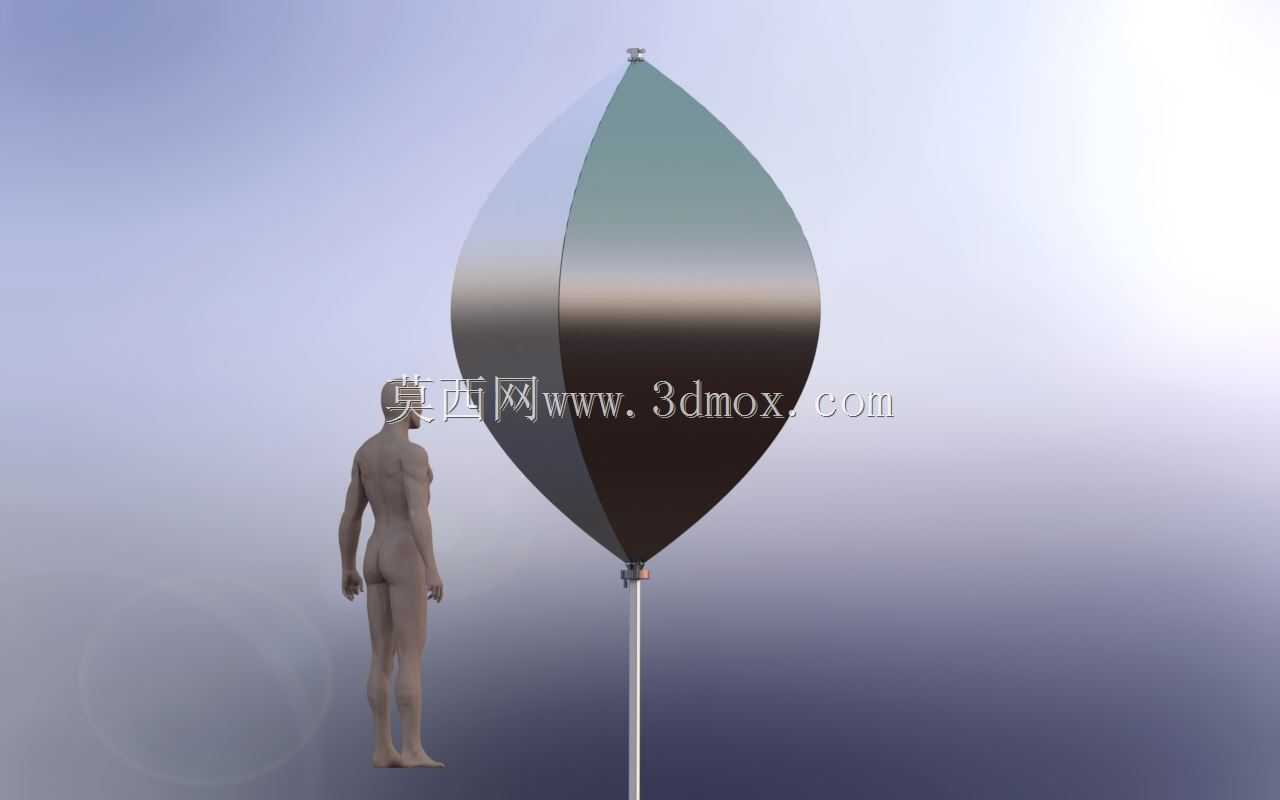

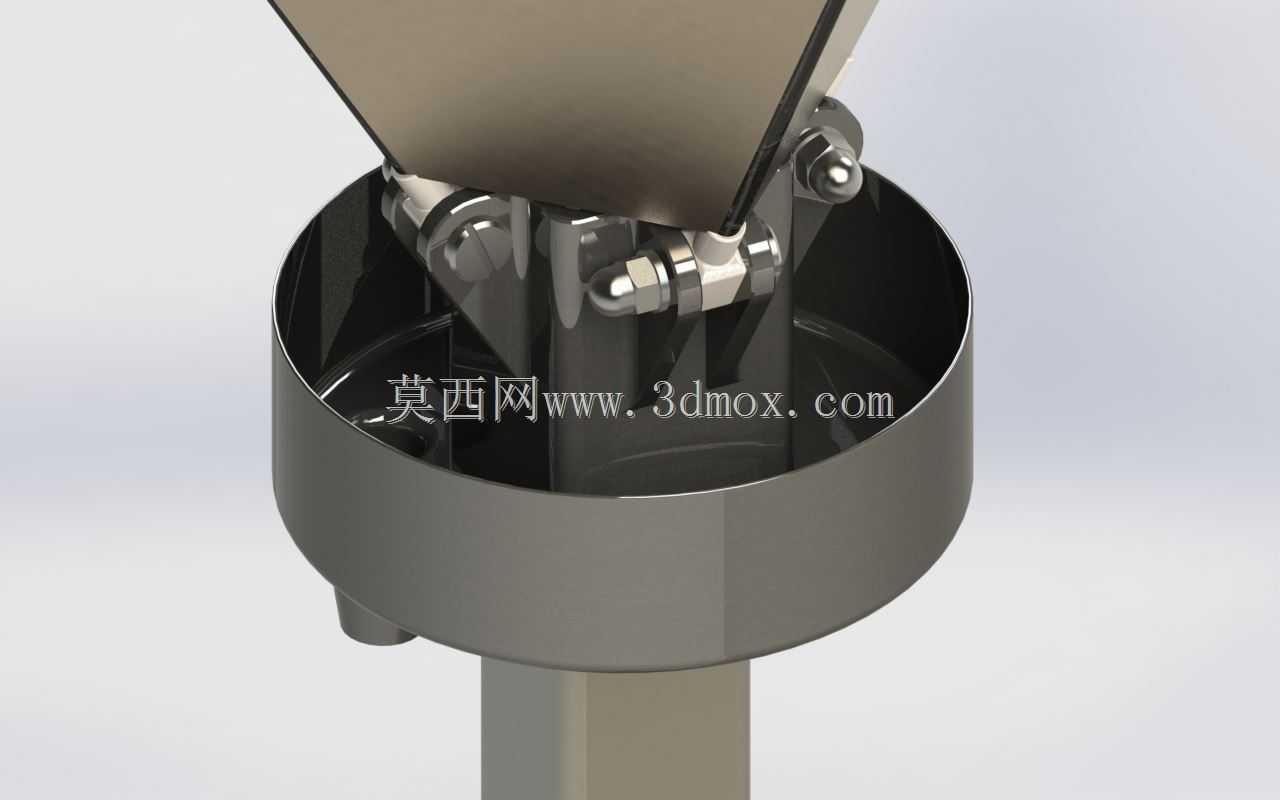

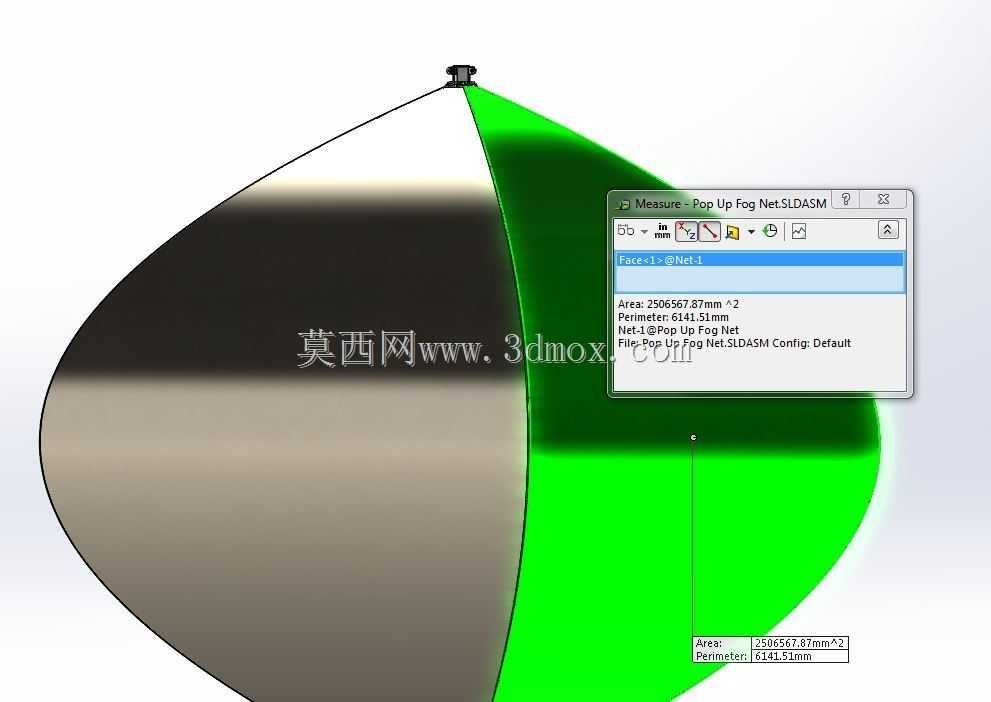

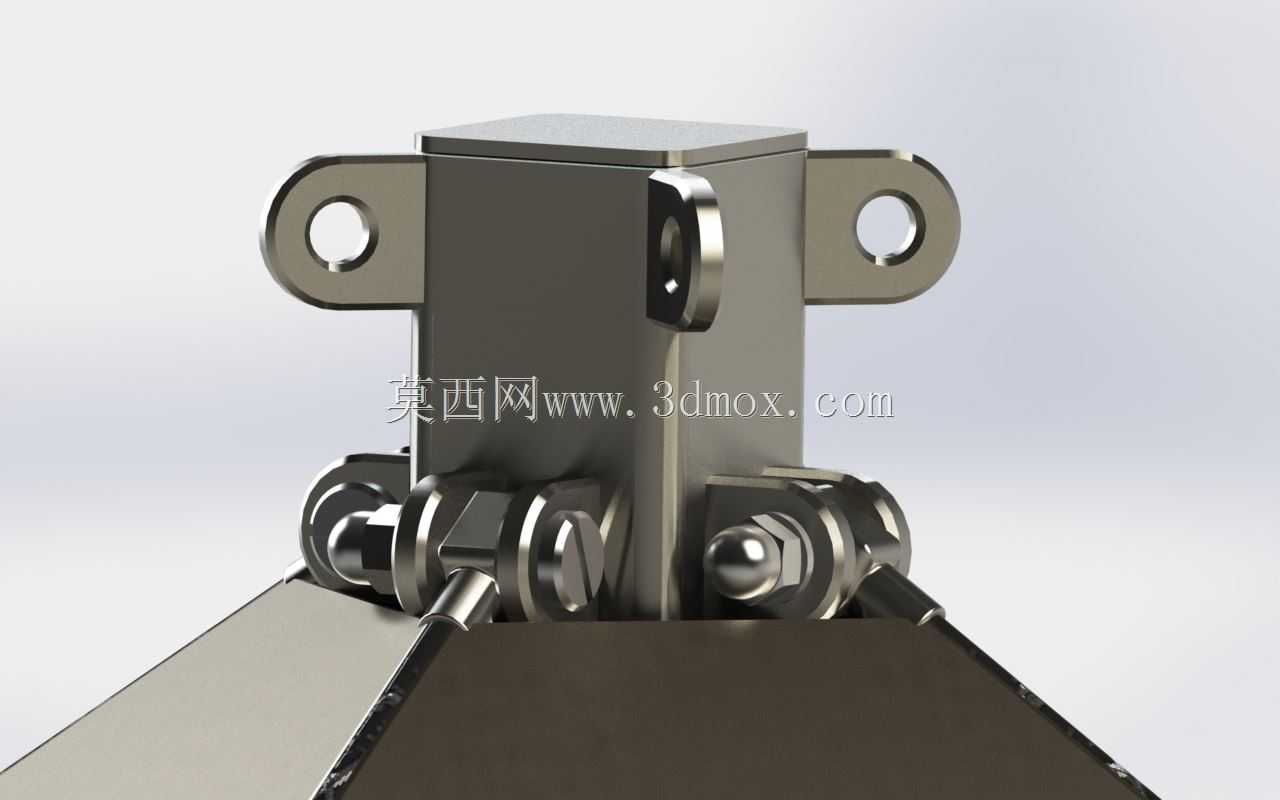

这款弹出式雾网的设计灵感来源于弹出式速开帐篷的结构逻辑，核心解决户外单人表演场景下雾效承载装置搭建效率低、单人操作难度大的痛点，常见于户外实景演出、街头艺术表演、小型沉浸式活动的雾效布设环节，用来承载雾化管路、均匀扩散雾流，同时形成半透明的视觉遮挡效果，配合灯光营造朦胧的表演氛围。从结构设计逻辑来看，主体支撑摒弃了传统桁架类雾网的多杆件拼接方案，仅采用一根40x40x3500规格的闭合型材作为中心主立杆，支撑肋参考速开帐篷的碳纤维肋骨结构，利用碳纤维材料的高弹性形变特性实现自动弹开，无需逐根组装支撑杆件，单人操作时仅需将中心立杆竖直放置在平整地面，解除收纳状态的锁止结构后，支撑肋会依靠自身弹性势能自动展开，形成约10平方米的网面覆盖范围，后续仅需四根绳索分别连接网面边缘的固定点，牵拉固定在地面锚点或周边固定物上即可完成布设，拉起底板后通过开口销完成结构锁止，整个展开固定流程单人操作耗时不超过两分钟，远快于传统拼接式雾网的搭建速度。从安装边界来看，中心立杆的底部直径适配常规户外演出的标准底座接口，侧向预留的雾化管路接头为通用快插规格，可直接对接市面常见的小型雾化主机输出管路，无需额外加工转接头；网面展开后边缘距离中心立杆的水平距离约1.8米，布设时仅需预留半径2米的平整地面空间即可满足安装要求，收纳时仅需拔出开口销，将支撑肋向中心立杆方向收拢，即可将整体结构收纳为长度不超过1.2米的柱状形态，可直接放入常规演出设备运输箱，无需占用大型货运空间。结构受力层面，碳纤维支撑肋的弹性模量经过匹配调校，展开后网面整体张紧度均匀，不会出现局部塌陷导致雾流分布不均的问题，同时碳纤维材质的抗锈蚀特性可适应户外演出时的潮湿、喷淋使用环境，长期使用不会出现支撑件锈蚀卡滞的问题；中心立杆与支撑肋的连接节点采用铰接式结构，转动部位预留了足够的活动间隙，反复展开收纳过程中不会出现杆件卡滞或应力集中断裂的问题，锁止用的开口销采用防脱设计，避免户外使用时受风吹震动导致锁止失效。在实际使用场景中，这款结构除了表演场景的雾效承载，也可适配户外临时消杀、小型区域降温等场景的雾网布设需求，仅需更换对应网面材质即可适配不同的使用功能，整体结构的通用化程度较高，零部件均采用常规标准件，后期维护更换成本较低。
