Creo参数化设计室内螺旋楼梯结构

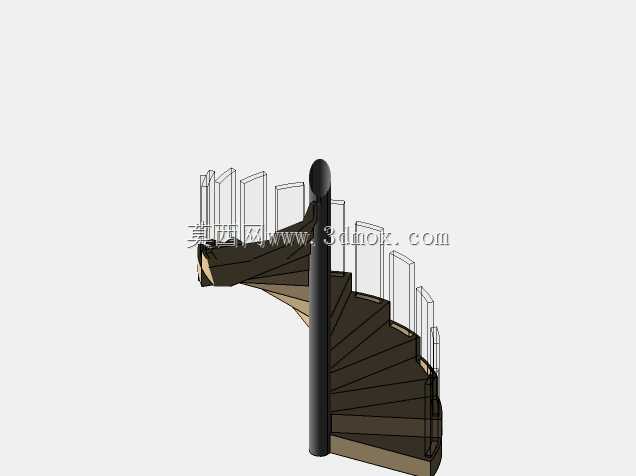

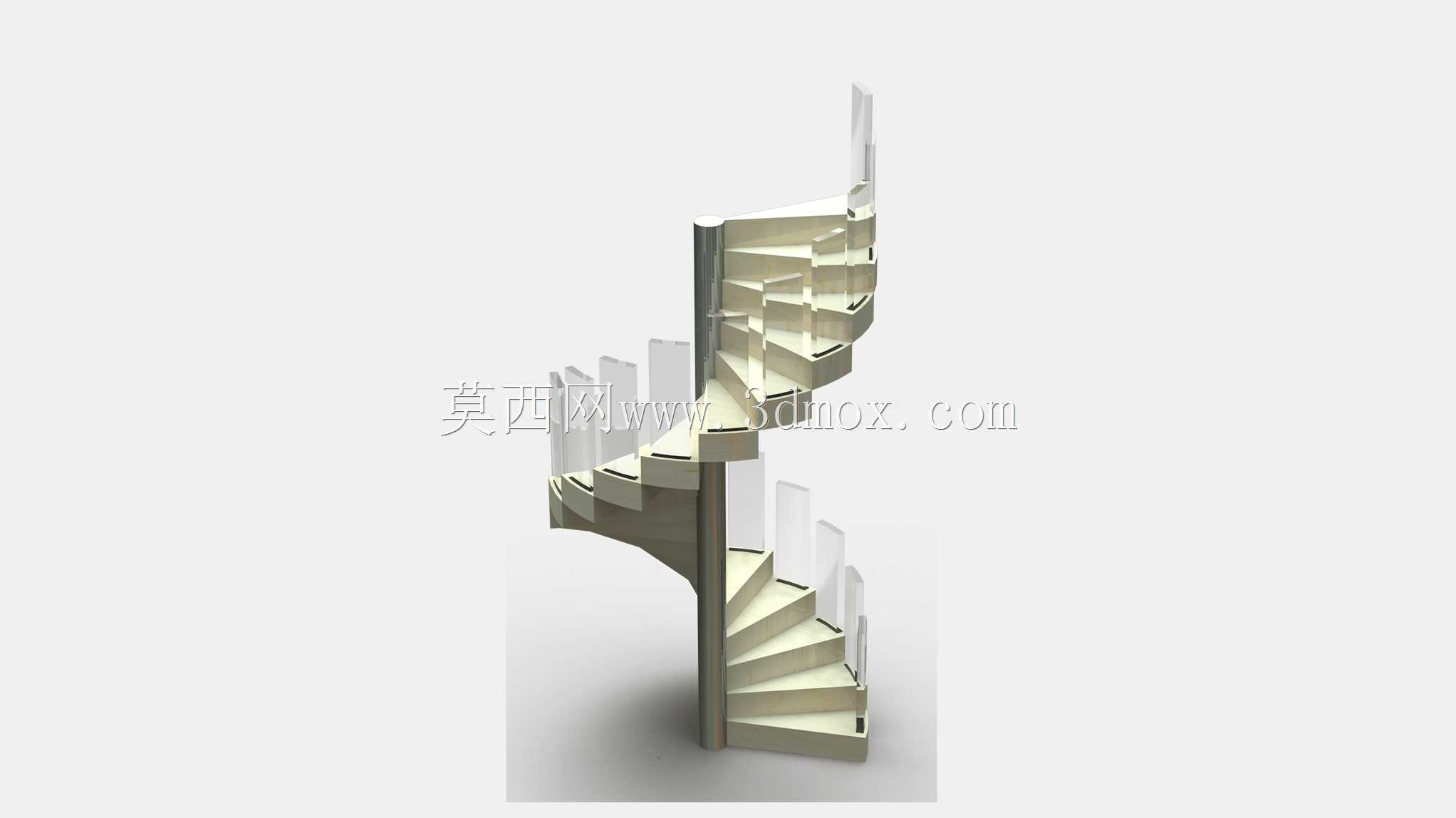

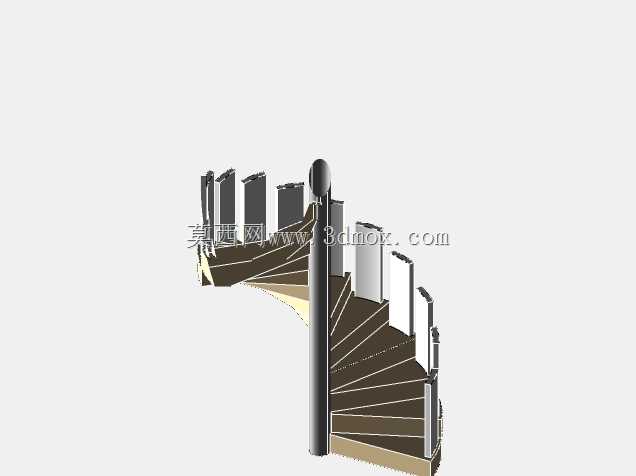

这款螺旋楼梯采用中心钢柱承重的结构形式，日常在loft公寓、小型复式住宅、商业空间夹层、工业风办公区的垂直交通场景中应用十分广泛，相比直跑楼梯能够节省至少60%的平面占用空间，在局促的竖向连通场景下具备极强的布局适配性。从结构设计逻辑来看，中心承重钢柱是整个梯体的核心受力部件，所有踏步的荷载均通过踏步连接件传递至中心钢柱，再由钢柱上下端的固定端传导至建筑地面与顶面结构，设计时需要根据实际使用的荷载要求核算钢柱的壁厚与直径，常规民用场景下中心钢柱直径不小于110mm，壁厚不低于4mm即可满足日常人行荷载要求。踏步采用木质板材加工，每一级踏步的旋转角度、悬挑长度都经过参数化约束，相邻踏步的高差控制在180mm以内，踏步悬挑端的有效通行宽度不小于220mm，避免行走时出现踏空、磕碰的问题，踏步与中心钢柱的连接采用焊接钢托加螺栓锁紧的结构，保证长期使用下不会出现踏步松动、下沉的问题。栏杆部分采用透明玻璃栏板搭配顶部扶手的设计，玻璃栏板通过固定件安装在踏步外侧边缘，既能够起到安全防护的作用，又不会遮挡视线，让整个梯体看起来更轻盈通透，不会给小空间带来压抑感，扶手高度控制在900mm，符合民用建筑栏杆安全规范要求。在安装边界方面，这款螺旋楼梯的平面投影为圆形，最小安装直径可控制在1200mm，最大可根据空间需求调整至2000mm以上，安装时只需要保证中心钢柱上下端的固定点具备足够的结构强度，地面固定点需要做预埋处理或者使用膨胀螺栓穿透地面结构层，顶面固定点需要与建筑顶面的结构梁或者承重楼板连接，避免出现晃动。参数化设计的优势在于可以根据不同的层高、洞口尺寸快速调整踏步数量、旋转角度、整体高度，不需要重新从零开始建模，只需要修改对应的参数即可生成适配不同场景的梯体模型，在做方案沟通时可以快速调整方案匹配现场尺寸，大幅提升设计效率。实际应用中这类钢木结合的螺旋楼梯自重较轻，对建筑结构的荷载要求较低，同时木质踏步的脚感更好，玻璃栏杆的维护成本低，不容易出现锈蚀、老化的问题，兼顾了实用性与装饰性，既能够满足垂直通行的功能需求，也可以作为空间中的装饰构件提升整体设计质感。
