起重机配套用重型起重吊钩结构设计

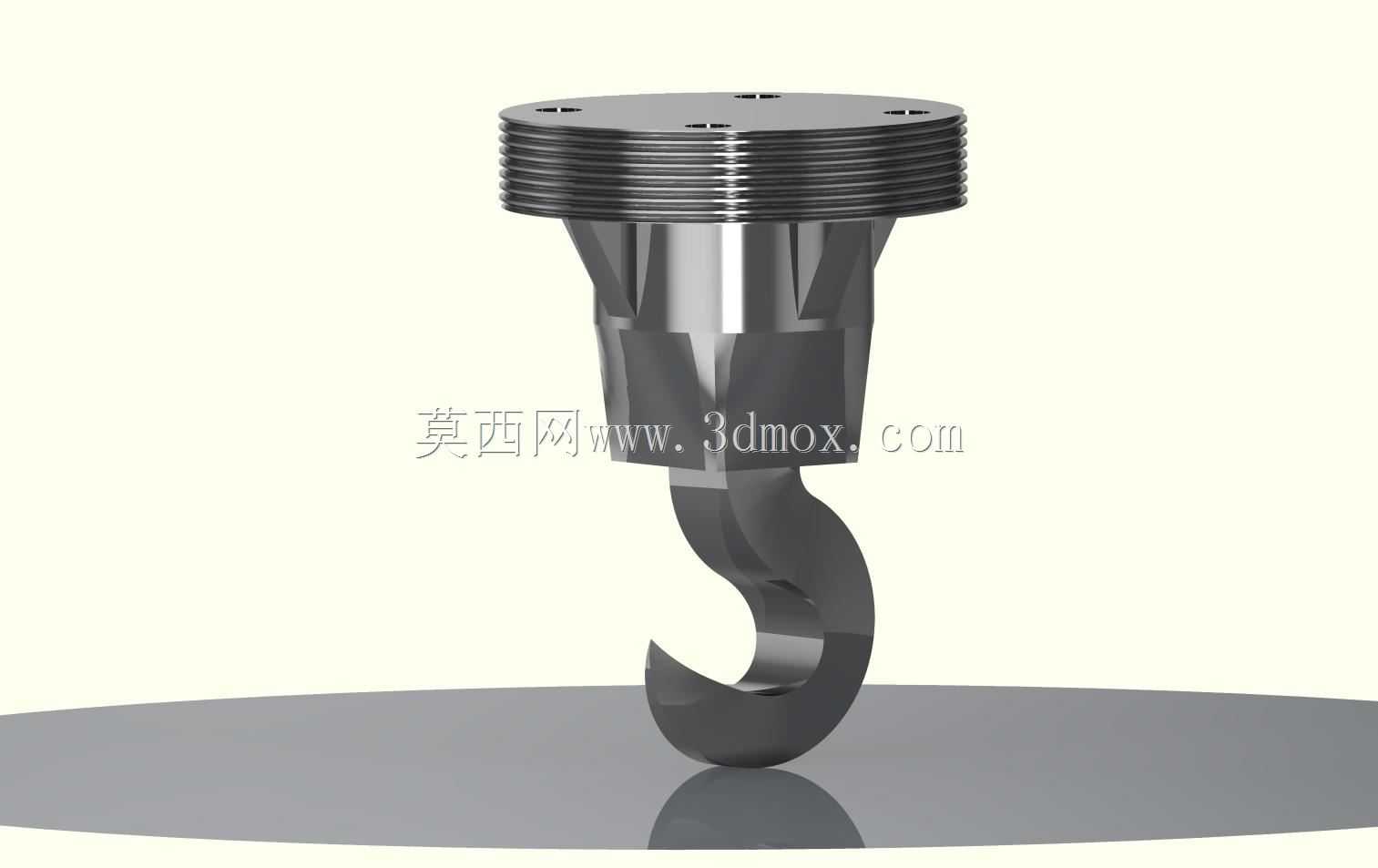

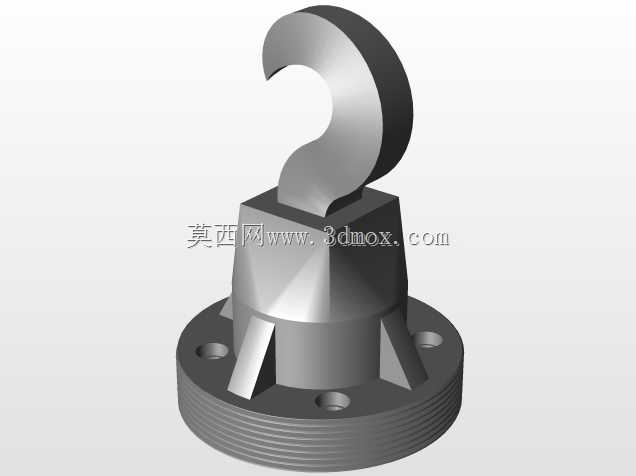

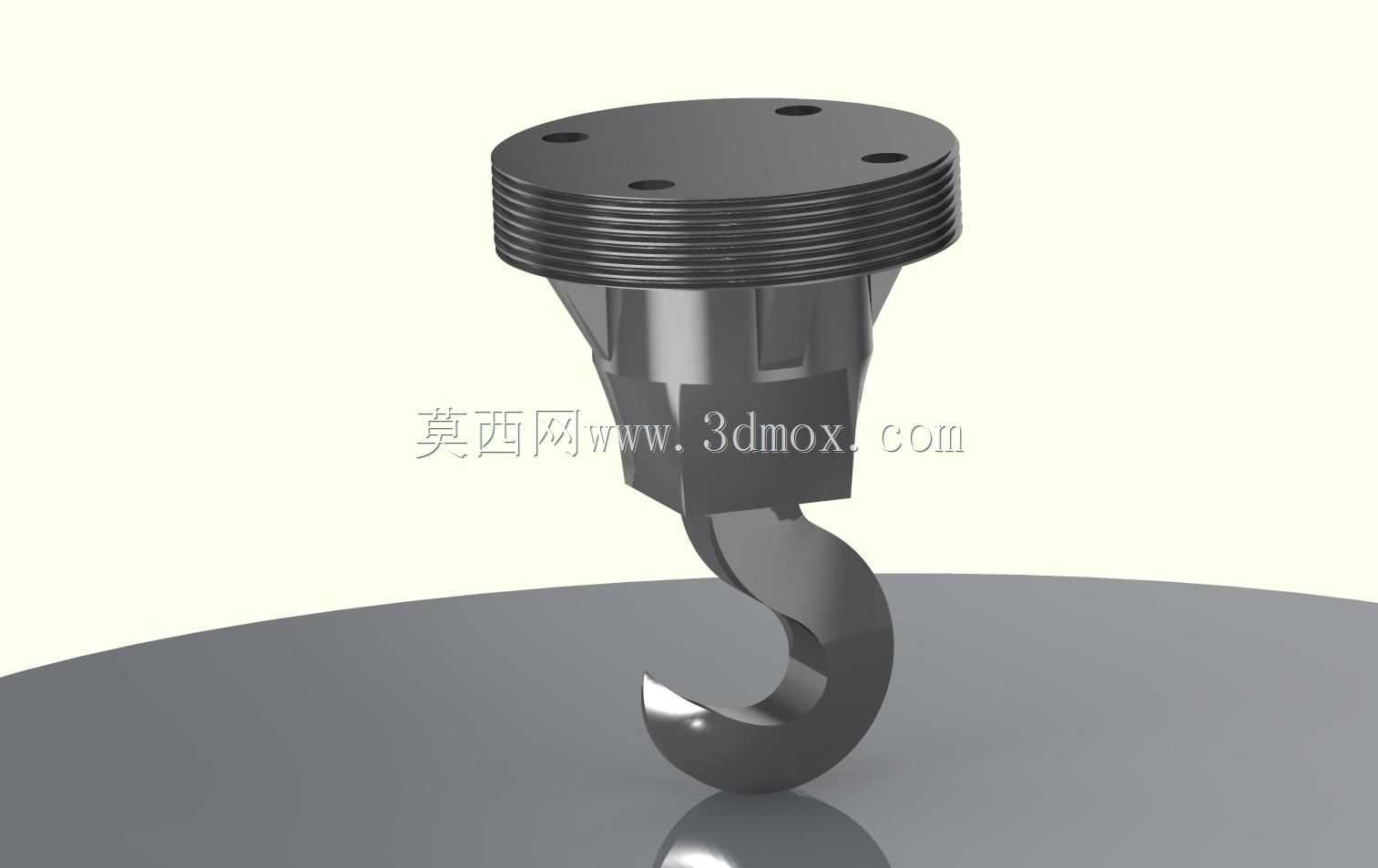

　　在车间物料转运、港口集装箱装卸、基建工程重型构件吊装等场景里，起重吊钩是直接承载吊重载荷的核心受力部件，其结构合理性直接决定起重作业的安全冗余与作业效率。本次设计的吊钩适配多数通用桥式起重机、门式起重机的起升机构端部，可直接匹配现有起重设备的动滑轮组下端安装接口，无需额外改动原有起升机构的连接结构，降低现场适配改造成本。从功能特性来看，该吊钩采用整体式锻造结构逻辑建模，钩身曲面经过载荷路径优化，钩尖部位做了防脱挡边的预留设计空间，可配合常规的弹簧式防脱棘爪使用，避免吊装过程中吊索具从钩口滑脱；上部的连接段采用外螺纹圆柱结构，螺纹规格适配通用起重吊钩的螺母锁紧形式，可直接穿过动滑轮组的中心孔，通过锁紧螺母实现轴向固定，

　　上部法兰端面做了均布的沉头孔设计，可配合止动垫片防止螺母受载荷冲击出现回转松脱，保障长期重载作业下的连接可靠性。设计过程中优先考虑了受力分布的合理性，钩身的弯曲段采用变截面圆弧过渡，从钩颈位置到钩尖承载区的截面厚度逐步调整，让额定载荷下的应力流沿钩身平滑传递，避免直角过渡带来的应力集中问题；钩腔的开口尺寸按照常规吊装索具的挂接需求设定，可容纳多股钢丝绳吊索、卸扣、吊装带端部吊环的挂入，同时钩尖的内弯角度经过校核，在吊重出现小幅摆动时，吊索不会从钩口滑出。安装边界方面，上部螺纹段的外径、有效旋合长度均匹配主流10吨级通用起重机的吊钩安装尺寸，上部法兰的外径与动滑轮组下端的定位止口尺寸适配，安装时可直接将螺纹段穿入滑轮组中心孔，

　　旋紧锁紧螺母后穿入止动销即可完成固定，无需额外加工适配零件；钩身的整体回转半径控制在合理范围内，在起升机构上升到极限位置时，钩身不会与滑轮组护板、钢丝绳导绳器发生运动干涉，同时钩身的自重经过优化，在保证结构强度满足额定载荷1.5倍静载试验要求的前提下，尽可能降低无效自重，减少起升机构的无效载荷消耗。实际作业过程中，该吊钩可适配多种吊装工况，无论是零散钢材的成捆吊装、设备箱体的整体转运，还是建筑构件的定点吊装，都能通过匹配对应的吊索具完成作业，钩身的表面曲面做了圆滑过渡处理，没有尖锐棱角，不会在挂接吊装带时割伤带体，延长吊索具的使用寿命。建模过程中对钩身的危险截面做了受力模拟验证，钩颈位置的拉应力、

　　钩身弯曲段的复合应力均控制在常用合金结构钢的许用应力范围内，螺纹段的牙型强度也经过校核，在额定载荷下不会出现螺纹滑牙、断裂的风险；上部法兰的沉头孔位置均匀分布，锁紧后法兰端面与滑轮组端面完全贴合，受力均匀，不会出现偏载导致的局部应力过大问题。考虑到起重作业的日常维护需求，钩身的外表面没有设计难以清理的凹槽结构，日常巡检时可直接观察钩身表面是否存在裂纹、变形等缺陷，螺纹段的外露部分可直接涂抹润滑脂进行防锈维护，防脱棘爪的安装孔位做了预留，现场可直接加装标准防脱装置，无需二次钻孔加工。
