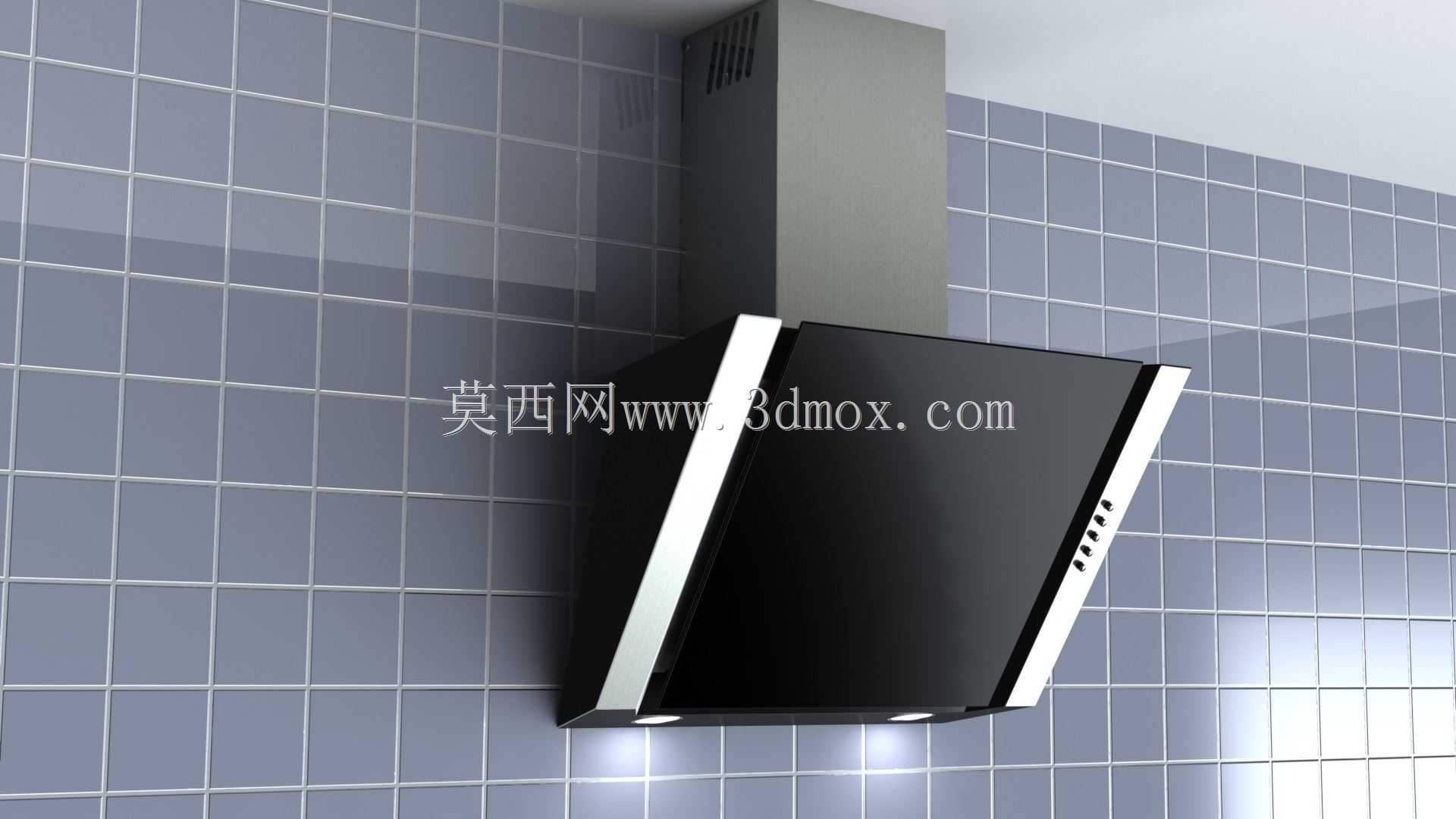

侧吸式近吸家用厨房排油烟设备结构设计

这款侧吸式排油烟设备的三维结构设计，首先围绕中式厨房的烹饪场景做了针对性适配，区别于传统顶吸机型的安装高度，该机型的进烟口下沿距离灶台台面的安装边界控制在350mm-400mm区间，刚好覆盖炒锅颠锅时的油烟升腾路径，能在油烟未扩散至人体呼吸带前完成拢吸，适配多数家庭嵌入式橱柜的安装预留尺寸，机身主体宽度适配常规600mm规格的橱柜预留空位，烟管走管位置预留了180mm直径的标准排烟接口，可适配住宅公共烟道的常规止逆阀安装尺寸，不会出现安装时的尺寸干涉问题。

从功能结构设计来看，该机型采用近吸式的拢烟腔结构，进风面做了12度的内倾角度，既可以避免烹饪时头部磕碰的问题，也能引导油烟顺着倾斜面板快速进入进风口，减少油烟在面板表面的附着残留。机身正面的操控区域设置在右侧下沿位置，符合多数用户右手操作的使用习惯，按键采用凸起式的物理结构，避免烹饪时手上沾有油污出现触控失灵的问题。机身底部设置了两组嵌入式的照明光源，照射角度刚好覆盖灶台的两个炉头区域，不会出现照明阴影，方便用户观察锅内食材的烹饪状态。

设计过程中重点考虑了日常维护的结构便利性，机身底部的油杯采用抽拉式的卡扣结构，不需要借助工具就可以直接取下清理，油杯的容量设计为120ml，可满足普通家庭1-2个月的积油存储需求，不需要频繁清理。拢烟面板采用可拆卸的卡扣固定结构，日常清洁时可以直接取下擦拭内部的进风滤网，不需要拆解整机的固定螺丝。机身内部的风机固定位置做了减震胶垫的安装位，可降低风机运行时的震动传递，减少整机运行的共振噪音。

从安装适配性来看，该机型的整机挂板采用通用的壁挂式固定结构，挂板的固定孔位做了长圆孔设计，安装时可以在水平方向做±10mm的位置微调，降低墙面打孔的定位精度要求，适配不同墙面的安装条件。烟机上部的装饰罩可以根据用户家的吊顶高度做上下伸缩调整，伸缩范围覆盖300mm-500mm的高度区间，可隐藏上部的排烟管，保证厨房整体的视觉整洁性。机身的走线位置全部做了隐藏式的线槽设计，不会出现明线外露的问题，同时也避免油烟长期附着在线路表面加速线路老化。

在结构细节处理上，机身所有的钣金拼接位置都做了折边包角处理，没有裸露的锋利钣金边缘，避免安装和清洁过程中划伤手部。进风滤网采用双层错层的网孔结构，既可以保证油烟的通过效率，也能拦截大颗粒的油滴，减少油污进入风机腔体的概率，延长风机的使用寿命。整机的重量分布经过重心校核，挂装后的重心完全落在壁挂挂板的承重范围内，不会出现长期使用后机身倾斜脱落的风险，适配普通承重墙以及非承重墙的加固安装要求。
