壁挂式户外安防监控摄像机结构设计

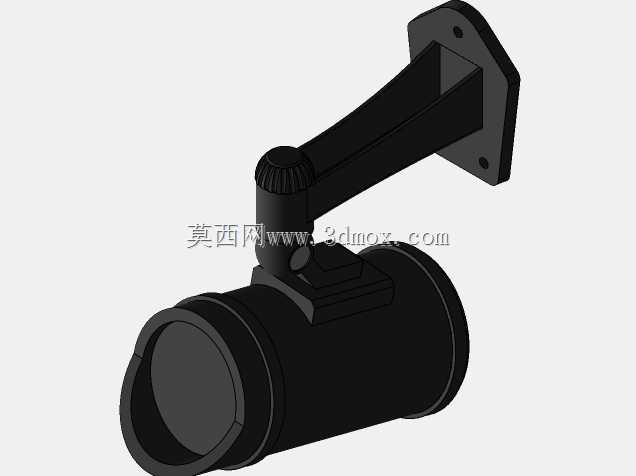

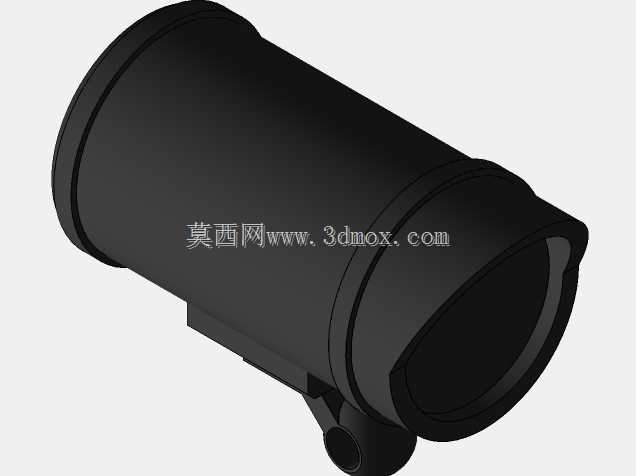

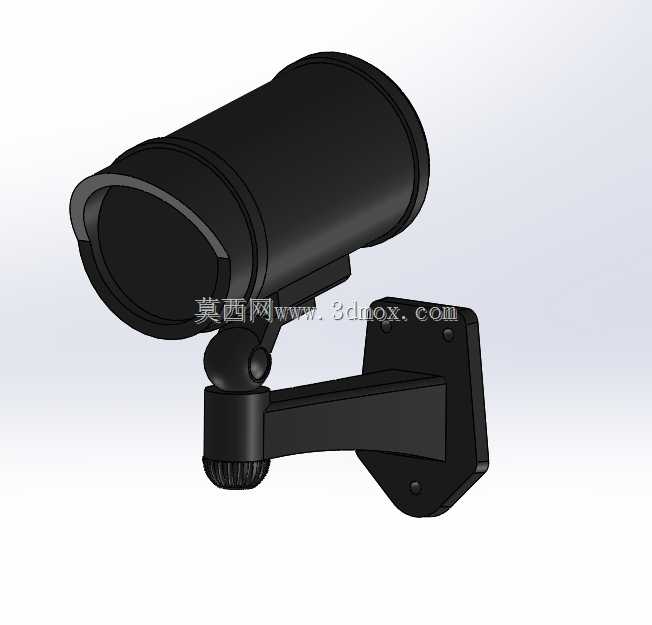

这款壁挂式监控摄像组件的结构设计，首先围绕户外安防场景的实际安装需求展开，日常可覆盖园区周界、厂区出入口、楼宇外墙、道路卡口等多种布设点位，承担全天候视频画面采集的核心功能，为安防值守、事件回溯、区域管控提供硬件载体。从结构设计逻辑来看，整机采用筒式机身布局，前端镜头区域做了内凹式遮光檐设计，能够在日间强光环境下减少侧面杂光直射镜头产生的眩光问题，同时筒身的密封结构预留了防水胶圈的安装位，可适配户外露天布设的防雨、防尘要求，避免雨水、浮尘侵入机身内部影响成像元件与电路模块的正常运行。机身与安装支架之间采用球铰连接结构，该结构可支持水平方向360度旋转、垂直方向近180度的俯仰角度调节，安装人员完成墙面固定后，可根据实际监控视野需求灵活调整镜头朝向，调整到位后通过支架侧部的锁紧旋钮即可固定角度，无需额外拆卸机身二次校准，大幅降低现场安装调试的操作难度。壁挂安装底座采用多边形沉孔设计，四个固定孔位均匀分布在底座四角，可适配膨胀螺丝自攻安装于混凝土墙面、金属立柱、砖混墙体等多种安装基面，底座与支撑臂采用一体化弯折成型结构，支撑臂做了加强筋过渡处理，能够承受整机重量带来的长期载荷，避免户外长期使用后出现支架下垂、角度偏移的问题。机身尾部预留了线缆穿接空间，布线时可将供电、信号传输线缆从支架内部空腔穿入至机身尾部接口，既能够避免线缆外露被外力破坏，也能提升整体布设的整洁度。在尺寸边界设计上，筒身直径控制在常规户外监控设备的通用尺寸区间，整体伸出墙面的长度经过优化，既保证镜头视野不会被墙面遮挡，也不会因伸出过长导致外力碰撞时出现力矩过大损坏支架的问题。整机外壳采用硬质工程塑料或金属压铸的结构选型参考，表面做哑光磨砂处理，减少户外环境下的反光干扰，同时提升外壳的耐老化、抗腐蚀性能，适配不同气候区域的长期使用需求。从建模细节来看，各部件的装配间隙都做了合理预留，球铰部位的配合公差、锁紧旋钮的螺纹结构、底座安装孔的沉头深度都符合常规机械加工与注塑成型的工艺要求，可直接作为同类型产品结构设计的参考模型，也可用于安防系统布设的方案演示、安装模拟场景使用。
