大容量萨莫瓦尔茶饮加热器具结构设计

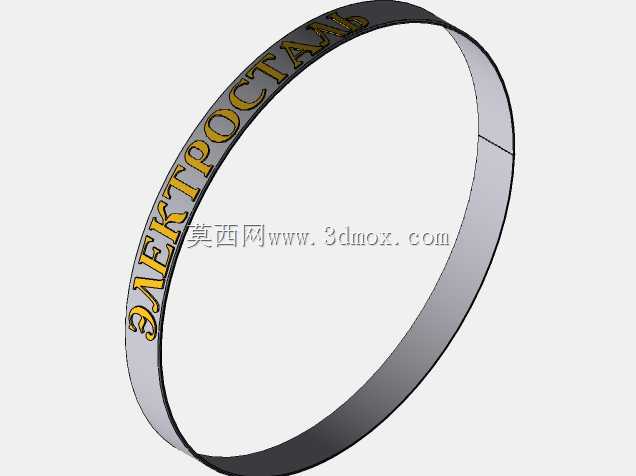

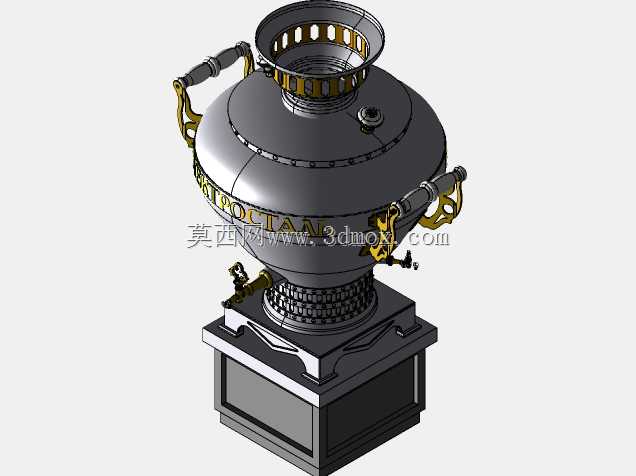

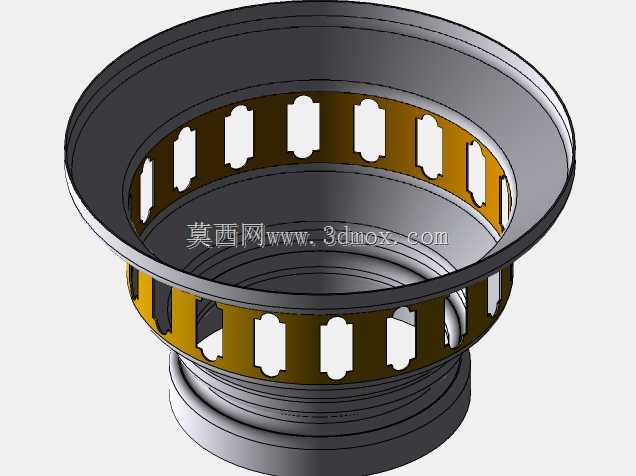

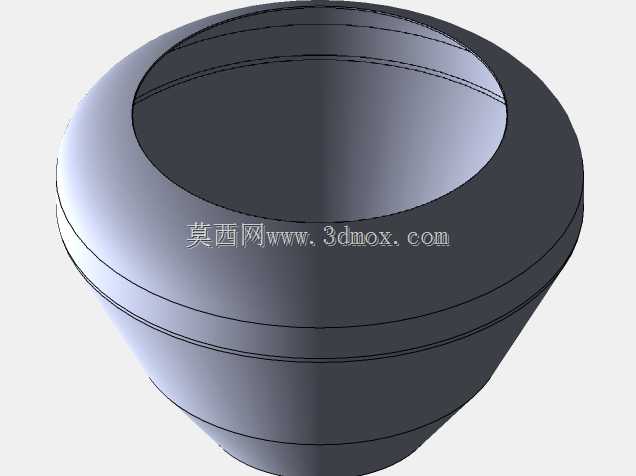

这款830升容量的萨莫瓦尔，本质是面向大型集体餐饮场景的大容量连续供热水、煮茶器具，区别于家用小型茶炊，其结构设计首先要解决大容积下的储水承重、均匀加热、操作便利性问题。从结构分层来看，底部的承托基座采用箱式框架结构，外层做金属包覆处理，内部预留加热组件的安装空间，基座的安装边界需要匹配常规商用后厨的操作台面高度，整体重心落在基座几何中心位置，避免满水状态下出现侧倾风险。中部的储水罐体采用上宽下窄的回转体构型，这种构型一方面可以降低满水时的液体晃动惯量，另一方面在加热过程中能让内部水体形成自然对流循环，减少局部沸腾的滞水区，罐体侧壁设置的多组出水龙头沿周向均匀分布，不同高度的龙头可适配不同接水容器的取水需求，无需频繁倾斜器具。罐体上部的装饰性箍带并非单纯的外观件，其实际作用是作为罐体的加强筋，抵消大容积水体在加热过程中产生的壁面热应力，避免长期冷热循环后罐体出现焊缝开裂。两侧的把手采用金属支架搭配隔热握件的结构，金属支架直接与罐体的加强箍带连接，不直接接触储水壁面，减少热传导导致的握件温升，握件的造型贴合人手抓握弧度，在设备需要短距离移位时可提供足够的施力点。顶部的集气盖采用敞口收窄结构，既可以保证加热过程中蒸汽顺畅排出，避免罐内压力异常升高，又能减少沸水飞溅的风险，盖体边缘设置的定位凸台可与罐体上口精准配合，移位时不会滑落。从实际应用场景来看，这类大容量萨莫瓦尔多用于大型宴会、集体食堂、民俗活动现场的茶饮供应，设计时需要兼顾长期加热的耐用性与传统器具的外观辨识度，所有与水体接触的金属部件都采用食品级相容的材质处理，外露的金属装饰件做抛光与防氧化处理，在高频使用场景下减少锈蚀维护成本。建模过程中需要重点处理各部件的装配公差，尤其是龙头与罐体的连接位置、上下箍带与罐体的贴合位置，既要保证密封性能，又要让外观装饰件对齐规整，还原传统萨莫瓦尔的工艺质感，同时基座与罐体的连接采用可拆卸结构，方便后期对内部加热组件进行检修维护，不需要完全拆解上部储水结构即可完成常规维保操作。
