装配式截半二十面体镂空穹顶结构

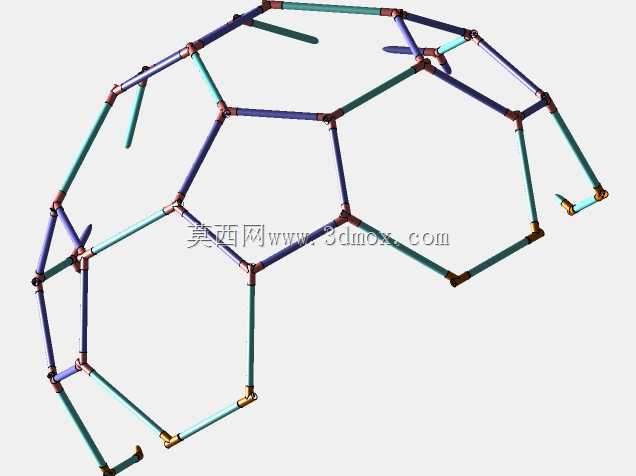

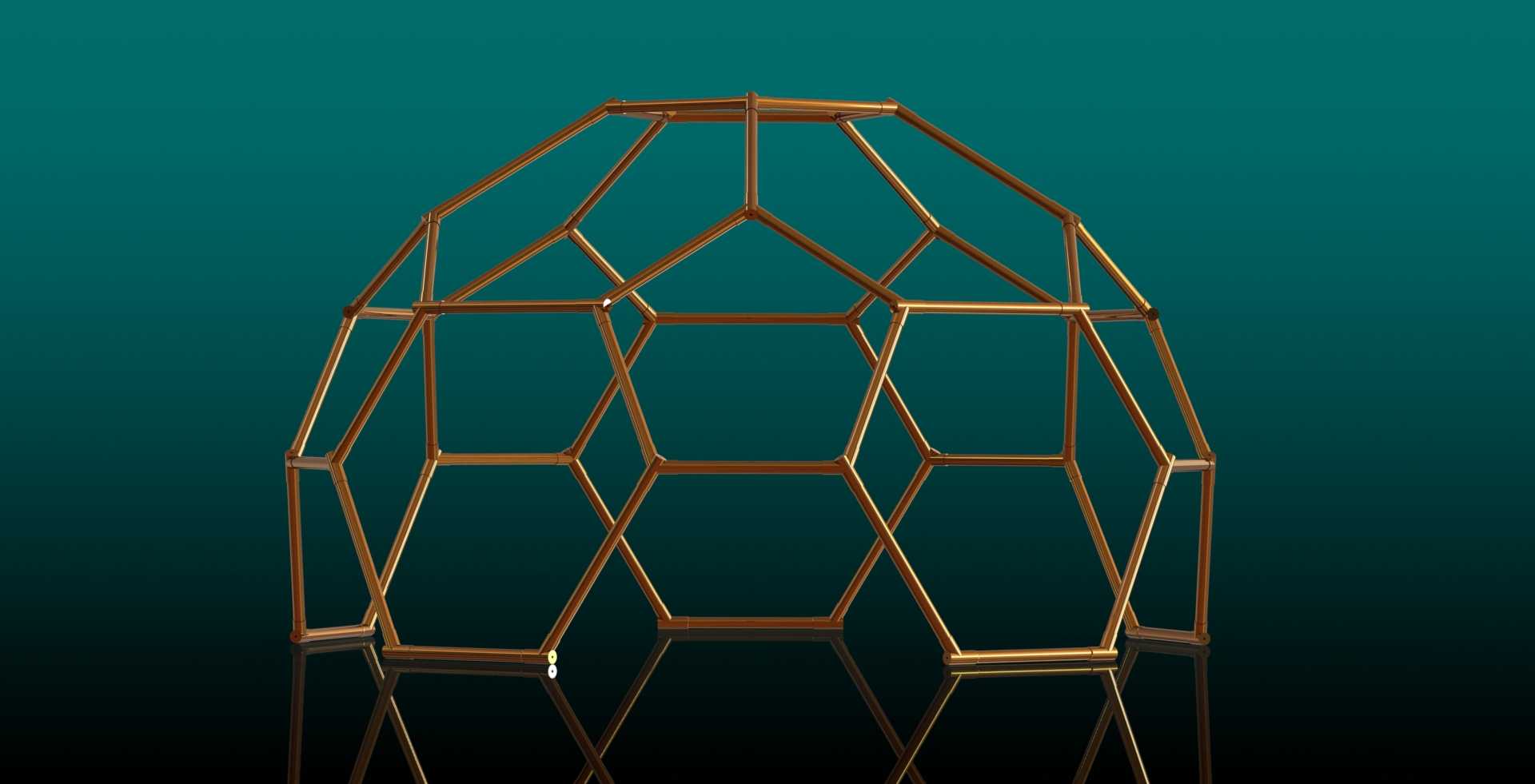

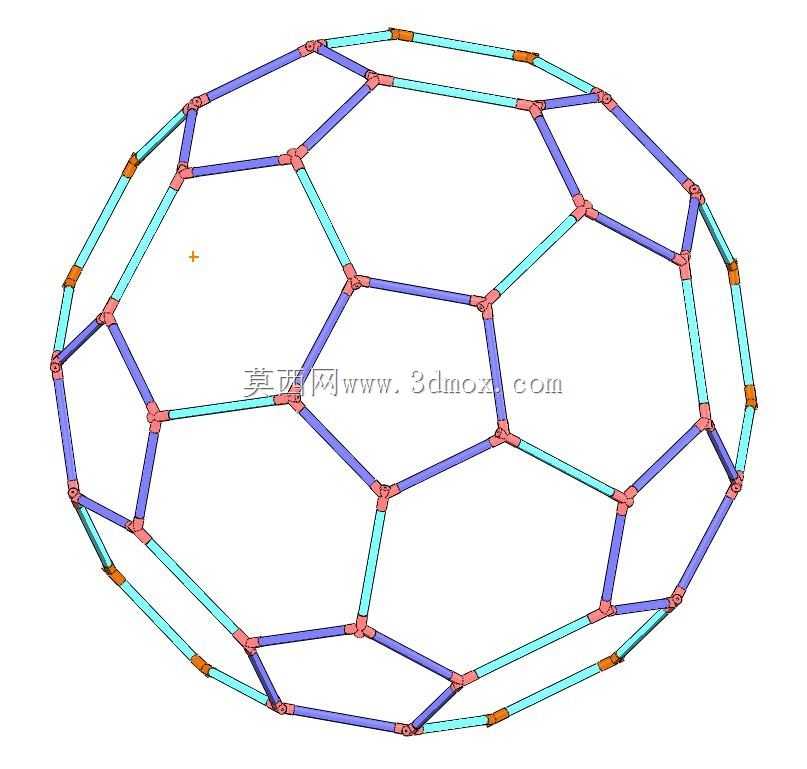

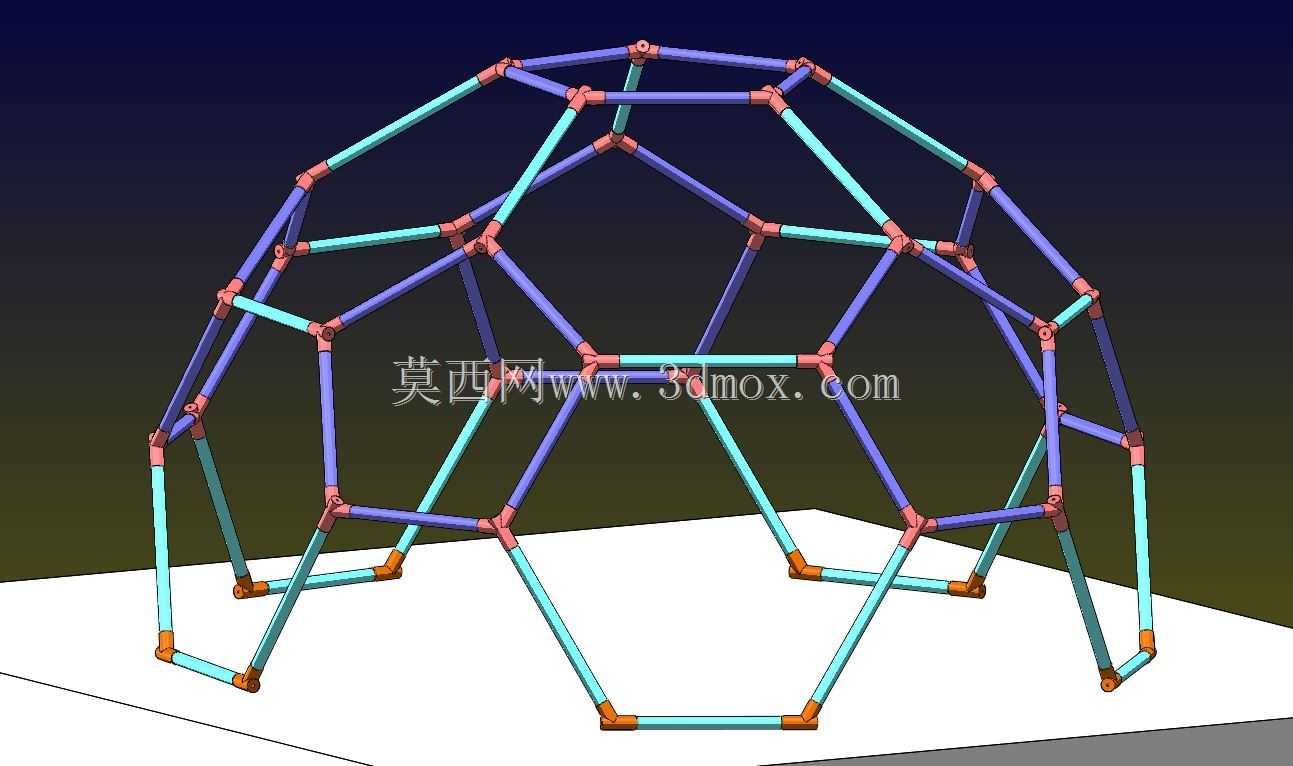

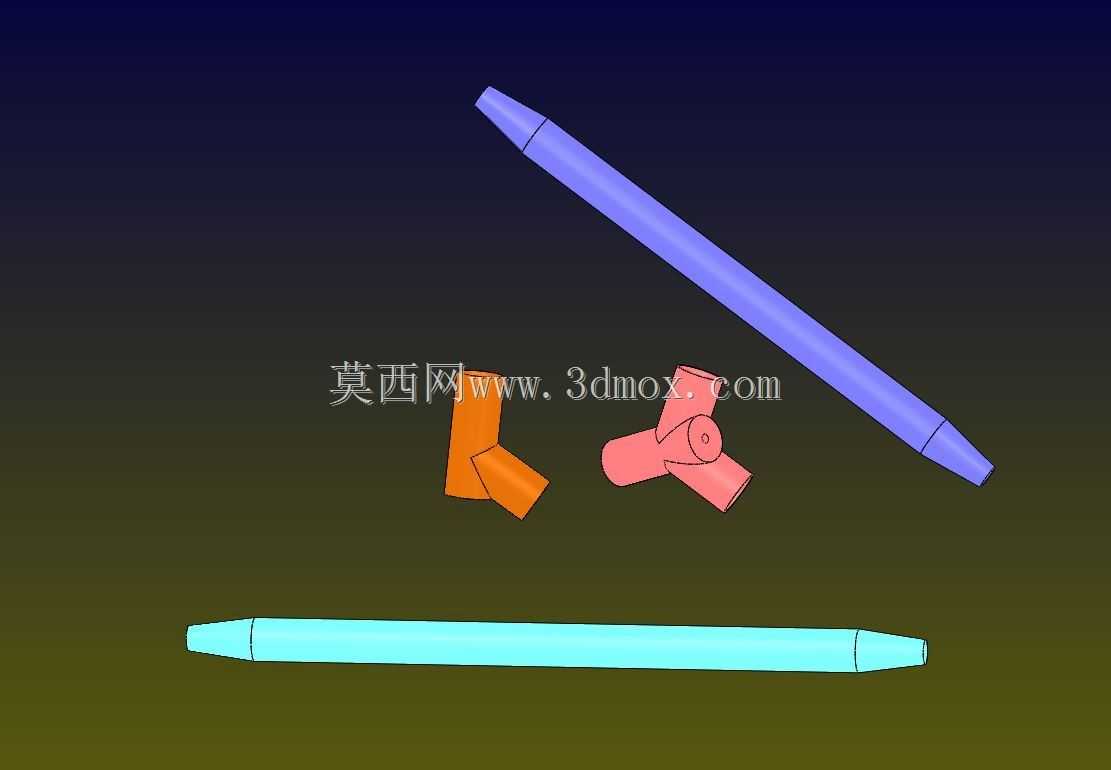

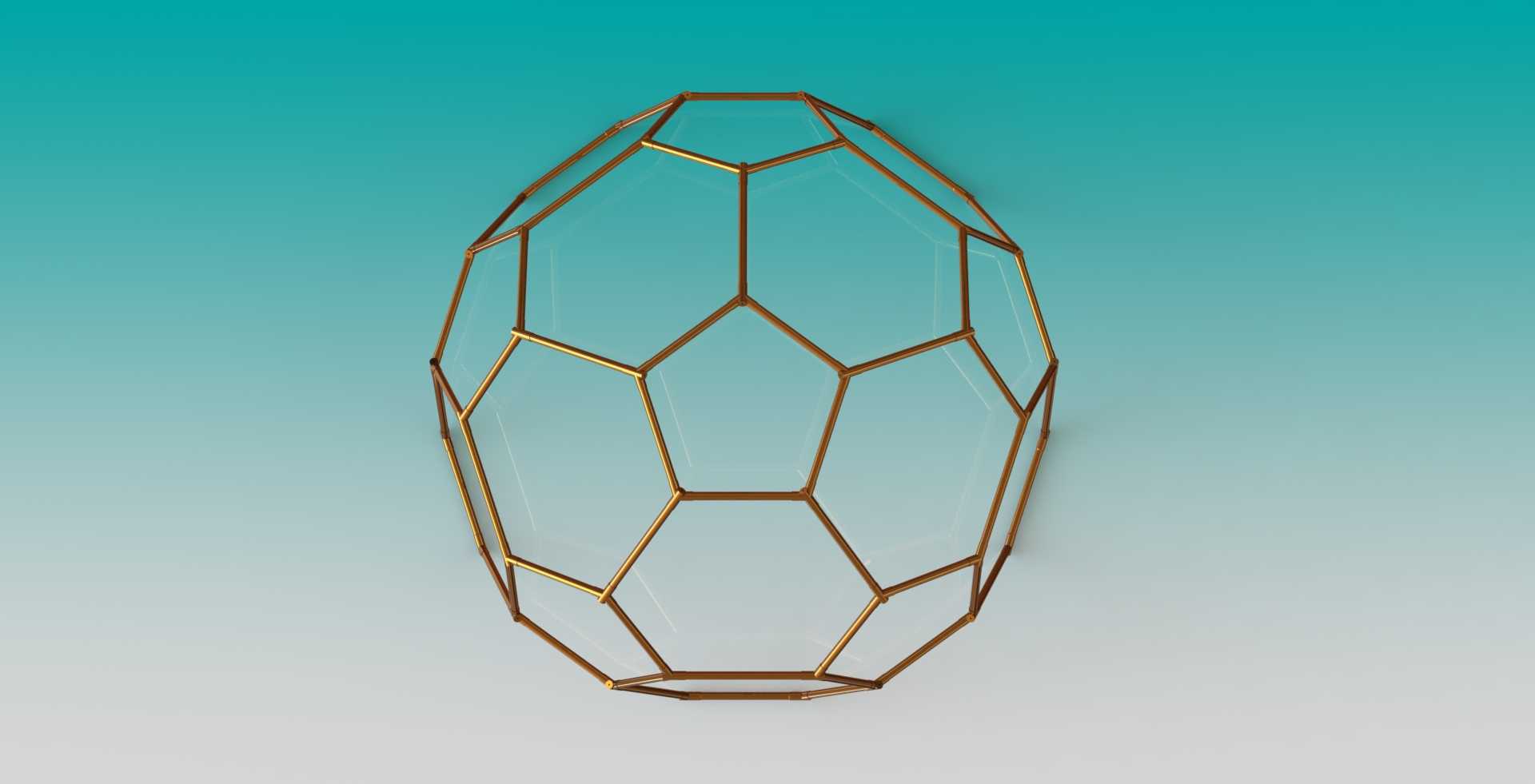

这类截半二十面体构型的镂空穹顶，在实际工程落地中常被应用于小型公共景观构筑物、临时展陈装置、轻型采光顶的结构主体，区别于传统球面网壳的均匀网格排布，该构型的杆件连接逻辑完全依托正多面体截角后的几何拓扑关系生成，所有杆件的交汇节点角度统一度高，加工时无需定制过多异形角度的连接件，能大幅降低现场拼装的对位难度。从结构受力逻辑来看，该穹顶的网格由五边形与六边形单元组合构成，12个五边形面均匀分布在球面拓扑的对应位置，20个六边形面填充剩余网格区域，整体形成闭合的空间受力体系，竖向荷载会通过杆件轴向力均匀传递到底部支座环梁，相比同跨度的平面桁架结构，整体用钢量能降低两成左右，同时镂空的网格形式可以直接嵌入透光面板，兼顾围护与采光需求。设计过程中需要先明确穹顶的外接球直径，根据实际使用场景的覆盖范围确定底部支座的安装边界，通常这类装配式穹顶的底部支座会设置一圈闭合的环形圈梁，所有下弦杆的端部都通过标准化节点板与圈梁连接，安装时不需要复杂的胎架支撑，按照单元编号逐块拼接五边形、六边形框架单元即可，单个单元的重量控制在人工可搬运的范围内，适合无大型吊装设备的场地快速搭建。杆件截面的选型需要结合当地的风荷载、雪荷载取值计算，常规景观用途的小跨度穹顶采用薄壁矩形钢管即可满足受力要求，所有杆件的交汇节点都采用相贯焊接或者螺栓球节点连接，其中螺栓连接的形式更适合可拆卸重复利用的临时展陈场景，焊接形式则更适合永久固定的景观构筑物。需要注意的是，该构型的网格在靠近底部支座位置的杆件角度会出现渐变，设计时需要提前对底部三圈杆件的下料长度做逐一校核，避免拼装时出现累积误差导致顶部收口单元无法对位，另外镂空网格的尺寸需要结合内嵌面板的模数做微调，在不破坏整体几何拓扑关系的前提下，让面板的裁切损耗降到最低。这类结构还可以拓展应用于儿童游乐设施的攀爬框架、艺术装置的主体骨架，只需要根据使用场景调整杆件的截面规格与表面处理工艺即可，比如作为攀爬框架时需要将杆件的棱角做倒圆处理，表面采用防滑喷塑工艺，作为采光顶时则需要在杆件上预留面板安装的压片卡槽，减少现场二次加工的工作量。
