带双圆柱凸台矩形基座结构设计

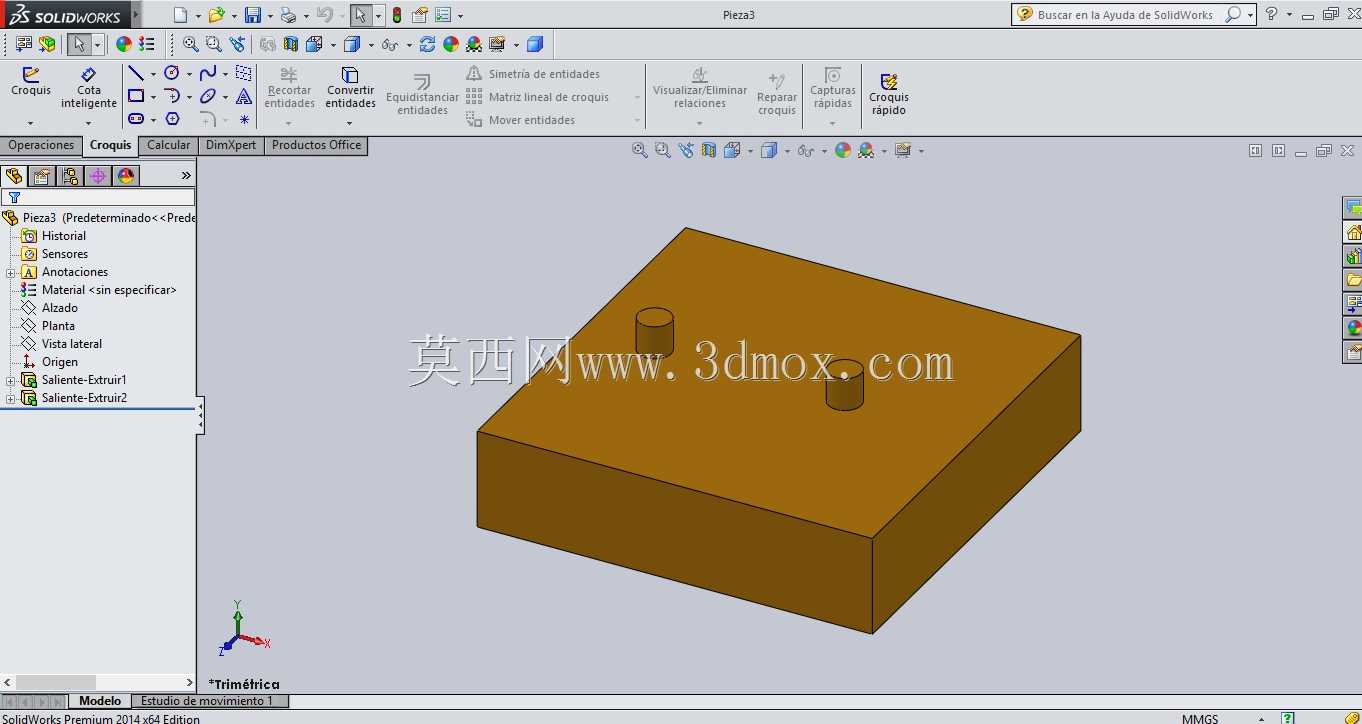

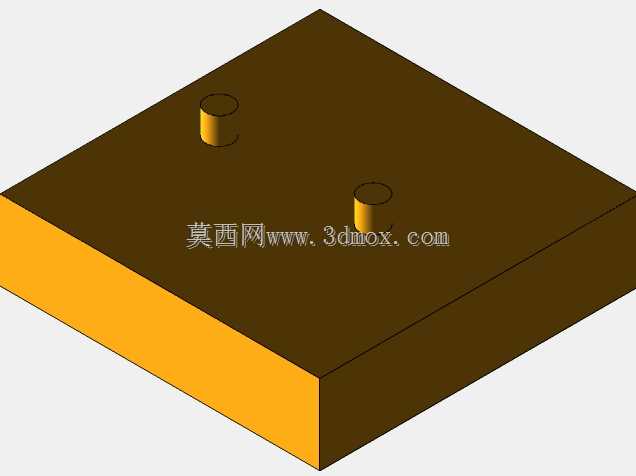

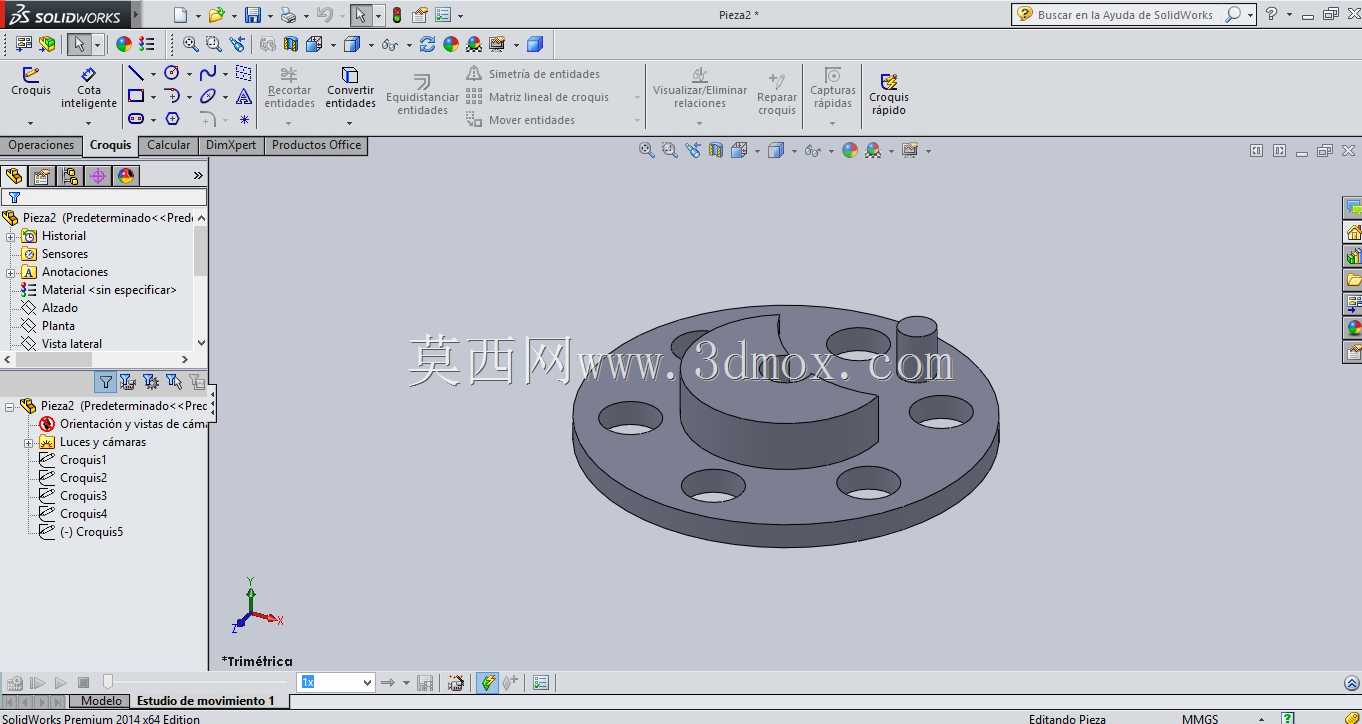

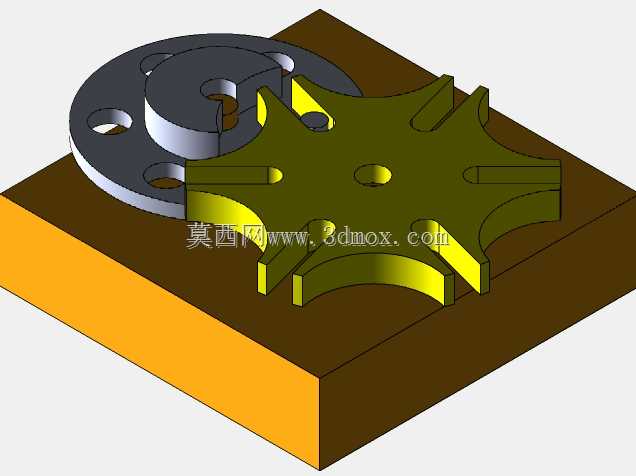

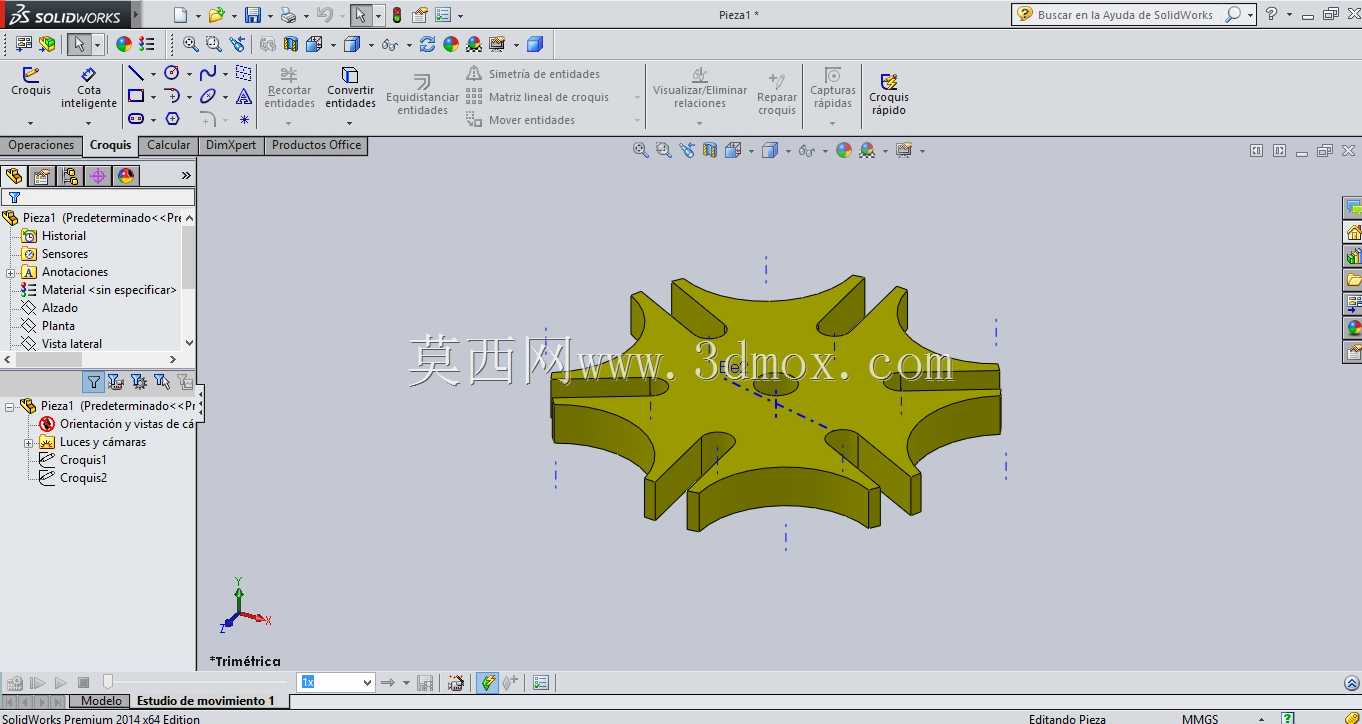

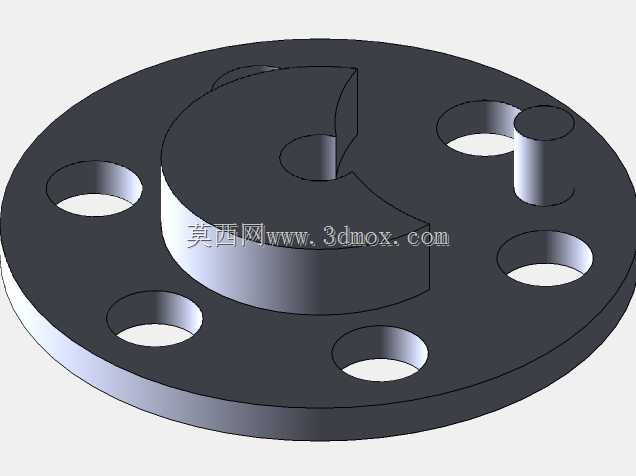

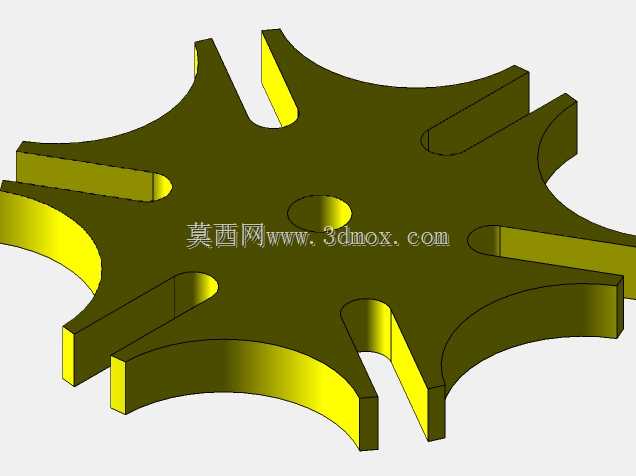

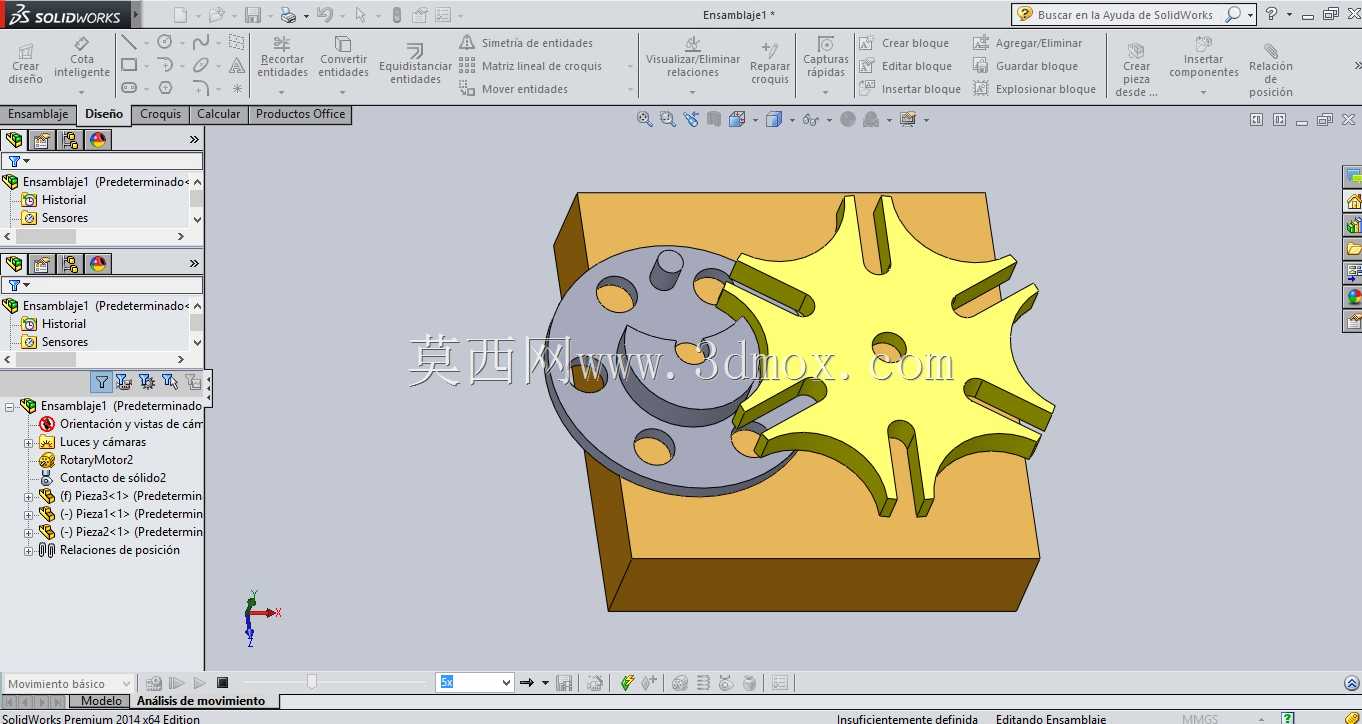

这类带双圆柱凸台的矩形基座，在轻工输送线、小型工装夹具定位工位上的应用十分普遍，很多时候作为小型检测工位的载具底座、或者气动元件的安装基准块使用，不需要承担大载荷冲击，但对定位凸台的位置度、基座底面的平面度有明确要求。从结构设计逻辑来看，整体采用长方体作为主体结构，是因为矩形块的加工基准容易找正，铣削加工时一次装夹就能完成五个面的粗精加工，底面作为安装贴合面，加工时需要保证平面度公差在0.02mm以内，避免安装后出现翘曲，影响上方凸台的定位精度。两个圆柱凸台设置在基座上表面的单侧区域，主要作用是作为定位销使用，配合对应零件上的定位孔完成快速装配，不需要额外加装独立定位销，减少了装配工序和零件数量，凸台的外径公差一般取h6级别，和安装孔的H7公差形成间隙配合，既保证装配时的顺畅度，又能控制定位间隙在合理范围内，不会出现装配后晃动量超标的问题。设计时需要注意凸台和基座主体的衔接处做微小的倒角处理，避免应力集中，因为这类基座很多时候是用铝合金或者45号钢加工，长期受装配插拔的侧向力，如果衔接处是直角，很容易在反复受力后出现凸台根部开裂的问题。安装边界方面，基座的四个角可以根据实际安装需求加工沉头孔，沉头孔的位置要避开凸台的正下方区域，防止钻孔时钻穿到凸台位置，影响凸台的结构强度，沉头孔的深度要匹配所用内六角螺栓的头部高度，保证螺栓安装后头部不高出基座底面，避免安装时出现间隙。在实际生产线应用里，这类基座常用来固定小型光电传感器、或者作为小型工件的承载定位座，两个圆柱凸台刚好能卡入工件的预制孔内，工件放置后不需要额外夹紧就能完成位置固定，适合短节拍的流水线快速上下料工位，相比复杂的定位夹具，这种一体式结构的基座加工成本低，后期维护也方便，凸台如果出现磨损，直接更换整个基座即可，不需要拆解复杂的夹具组件。建模的时候要优先确定基座的基准面，把底面作为第一基准，再以此为基准拉伸主体结构，之后再绘制凸台的草图，保证凸台的轴线和基座底面垂直，垂直度公差控制在0.01mm以内，避免凸台倾斜导致装配卡滞，两个凸台的中心距公差要控制在±0.01mm，和对应工件的孔位中心距匹配，防止出现装不上的问题。
