嵌入式吊顶暖通空调氮氧化物输送模块

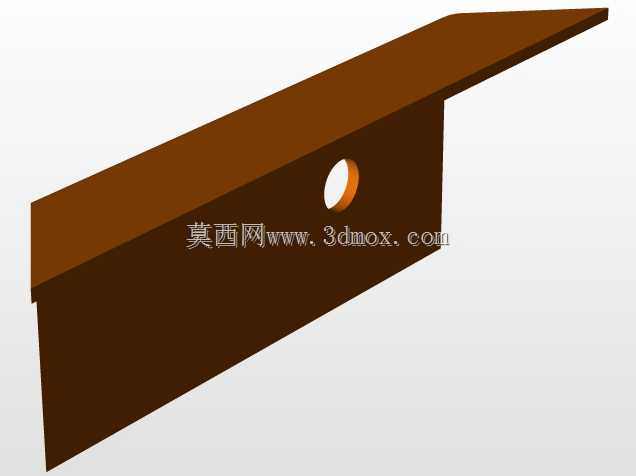

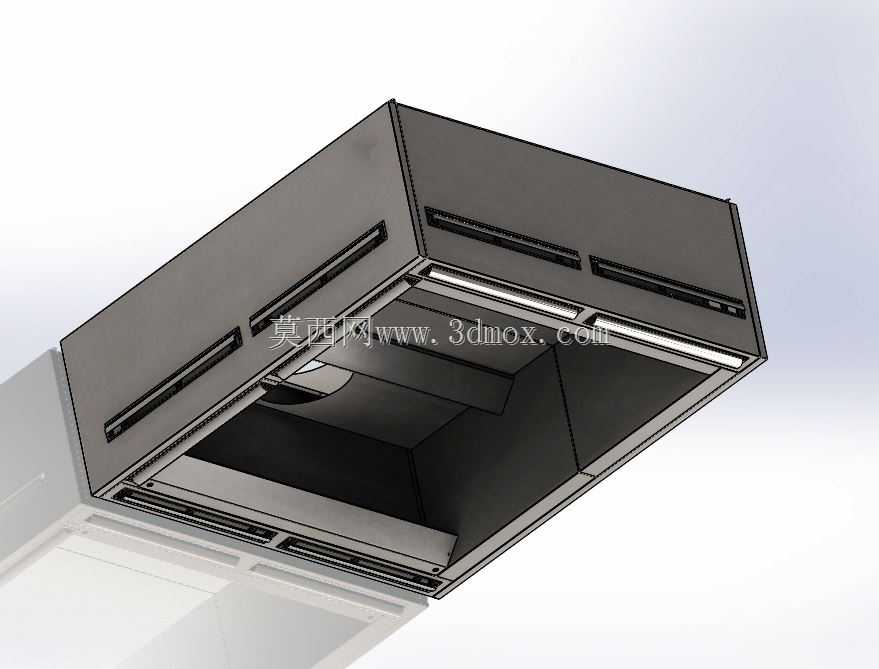

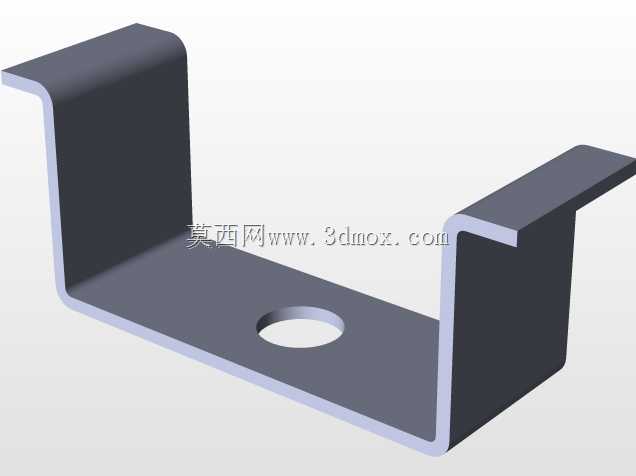

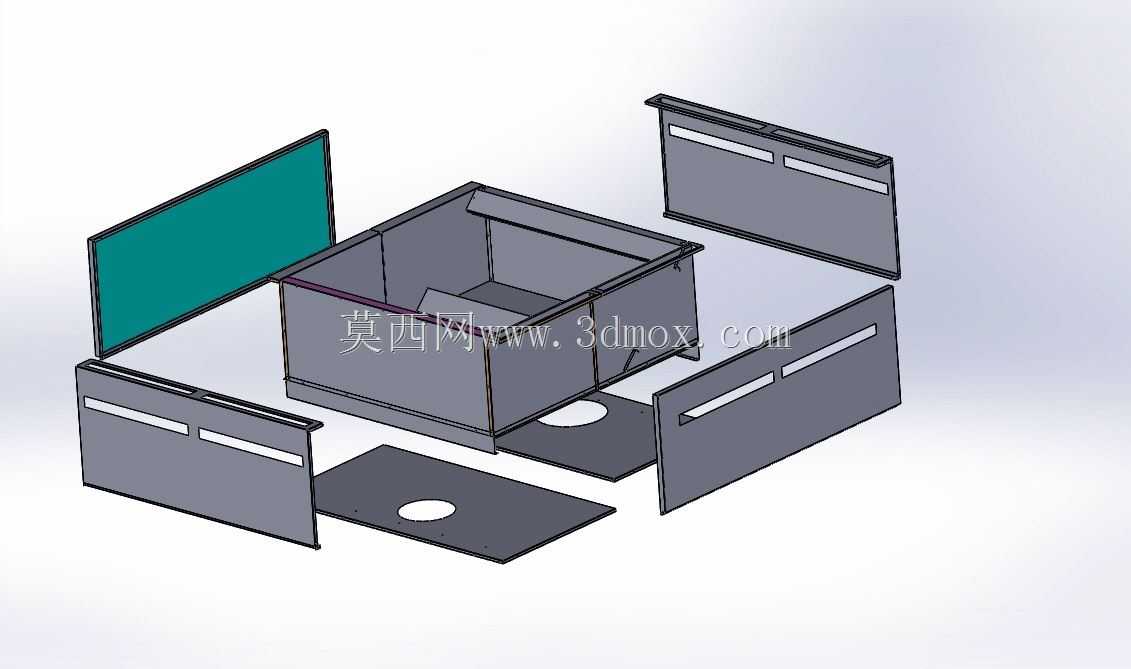

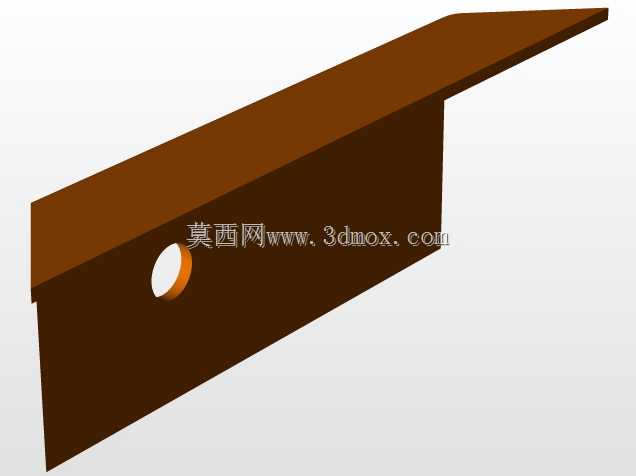

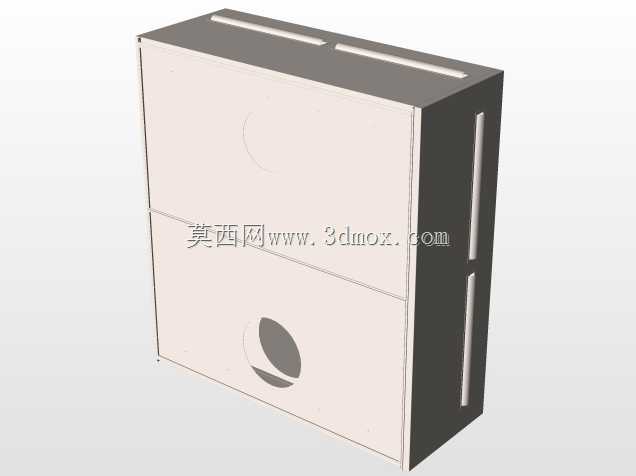

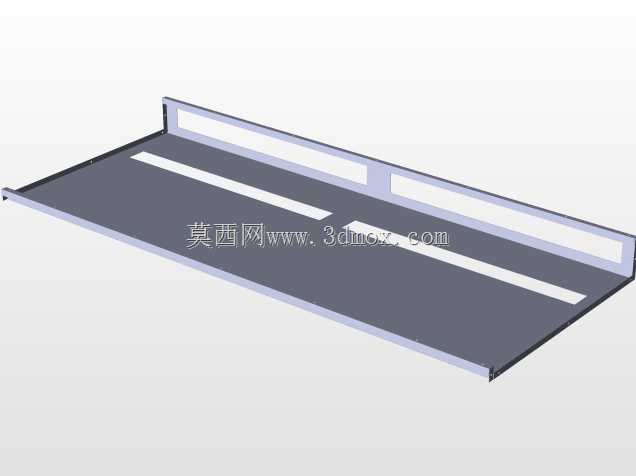

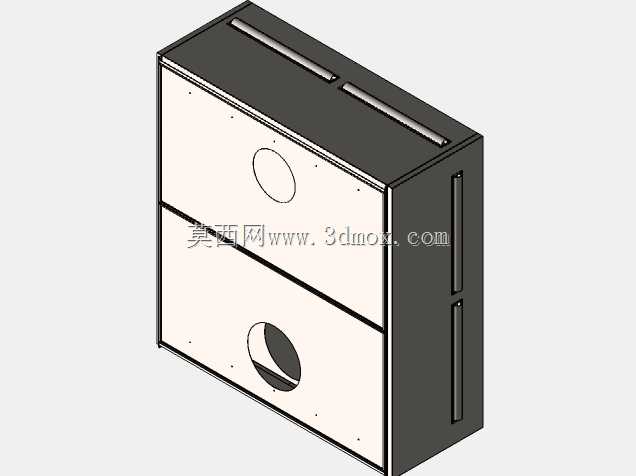

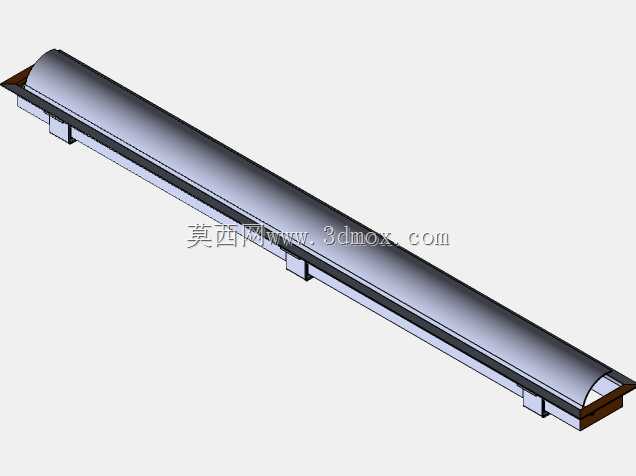

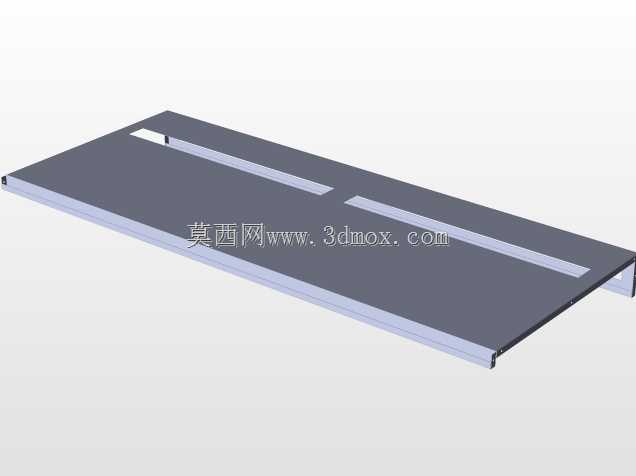

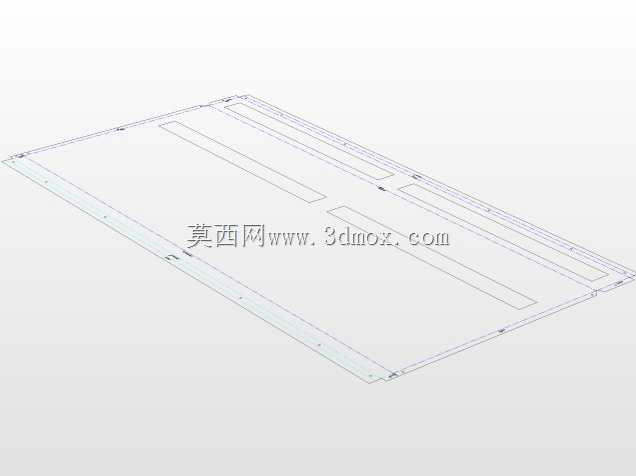

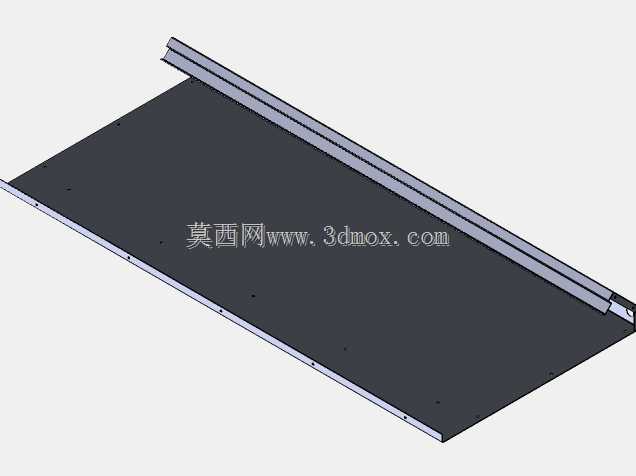

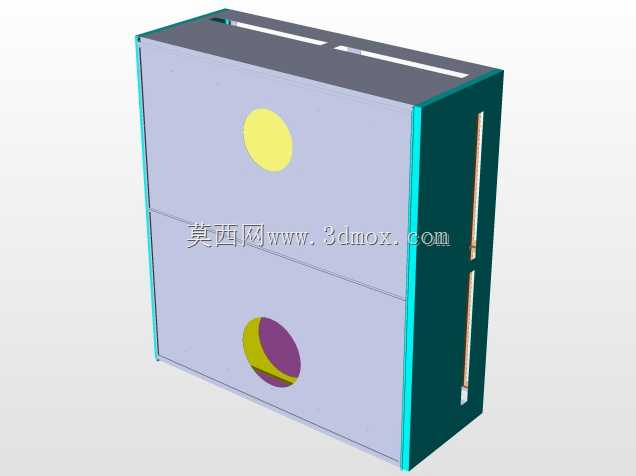

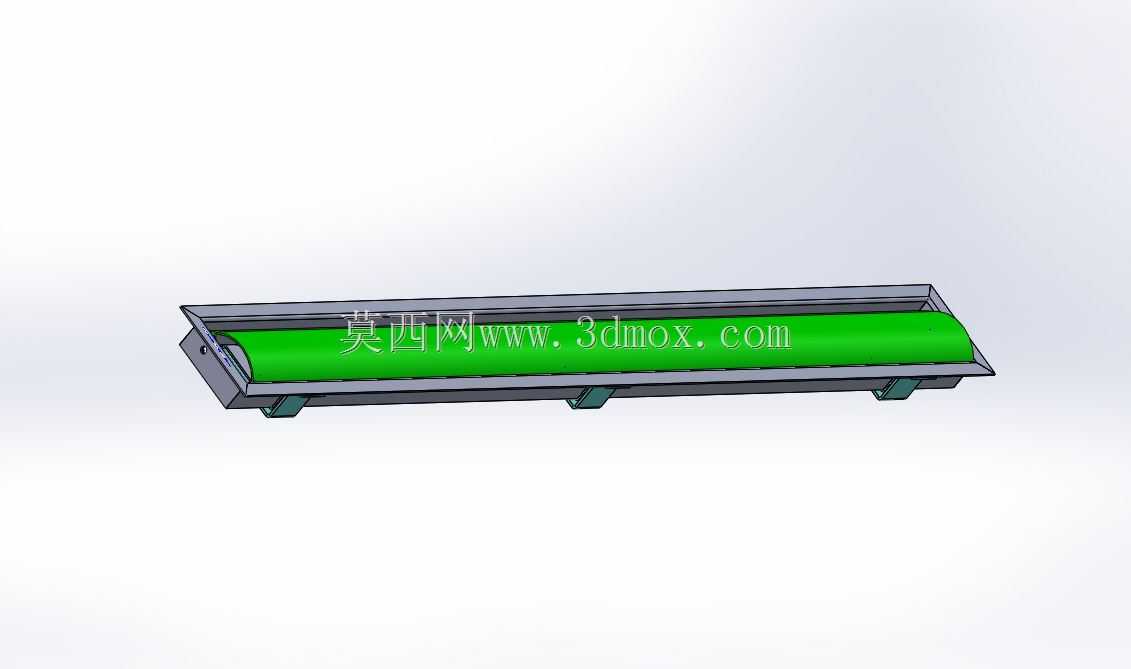

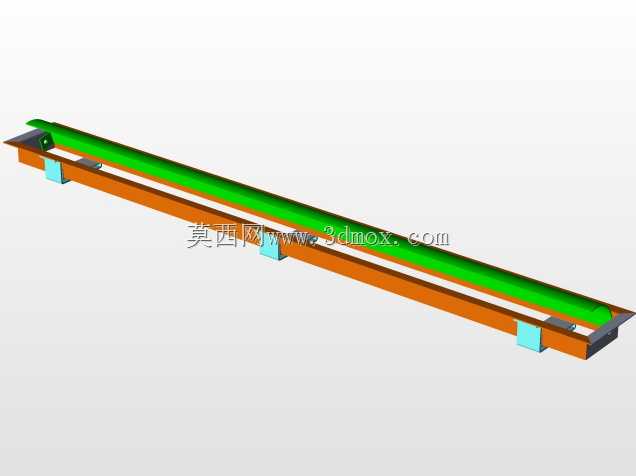

在商用建筑的通风空调系统搭建中，吊顶内嵌式的功能模块一直是结构设计的重点，这类设备需要同时兼顾吊顶安装空间限制、气流组织合理性、后期运维便利性等多重要求，本次涉及的暖通模块正是针对大空间商用场所的通风需求设计的集成式组件。该模块整体采用方形嵌入式结构，适配常规矿棉板、石膏板吊顶的龙骨安装体系，外形尺寸控制在1400mm×1500mm×555mm，安装时仅需在吊顶预留对应尺寸的开孔，将模块承托在T型龙骨上即可完成初步固定，无需额外设置大型吊装支架，能有效降低吊顶内部的空间占用，适配多数商用建筑的吊顶夹层净高要求。模块主体采用钣金折弯拼接结构，外壳板材做了折边加强处理，边角处采用圆弧过渡避免安装时划伤施工人员，同时减少气流在壳体内流动时的直角风阻，提升通风效率。模块内部集成了氮氧化物输入输出的流道结构，可对接建筑的新风系统与废气排放管路，在大空间办公场所、商业综合体公共区域、工业配套办公区等场景中，既可以承担常规空调送风的末端导流功能，也能配合空气质量监测系统，将室内积聚的氮氧化物类废气通过专用流道导出，同时引入处理后的新鲜空气，避免室内有害气体浓度超标。设计过程中，模块的四面均设置了条形送风口，可实现360度侧向送风，避免直吹下方人员造成的不适感，同时送风口的叶片角度可根据实际送风需求调整，适配不同层高的空间送风要求。模块的检修面设置在下方，与吊顶面板齐平，后期运维时无需拆卸整个模块，仅需打开下方的检修面板即可对流道、传感器等内部组件进行维护更换，大幅降低后期运维的工作量。在结构强度设计上，钣金壳体的拼接处采用了点焊加密封胶的处理方式，既保证壳体的整体结构强度，能承受吊顶内的长期静压负载，也避免流道内的气体出现泄漏，保证通风换气的效率。模块的进出风口位置设置了标准法兰接口，可直接对接常规尺寸的通风风管，无需额外制作转换接头，能缩短现场施工的周期，适配多数商用通风系统的管路规格。
