庭院景观16英尺实木有盖步行桥设计

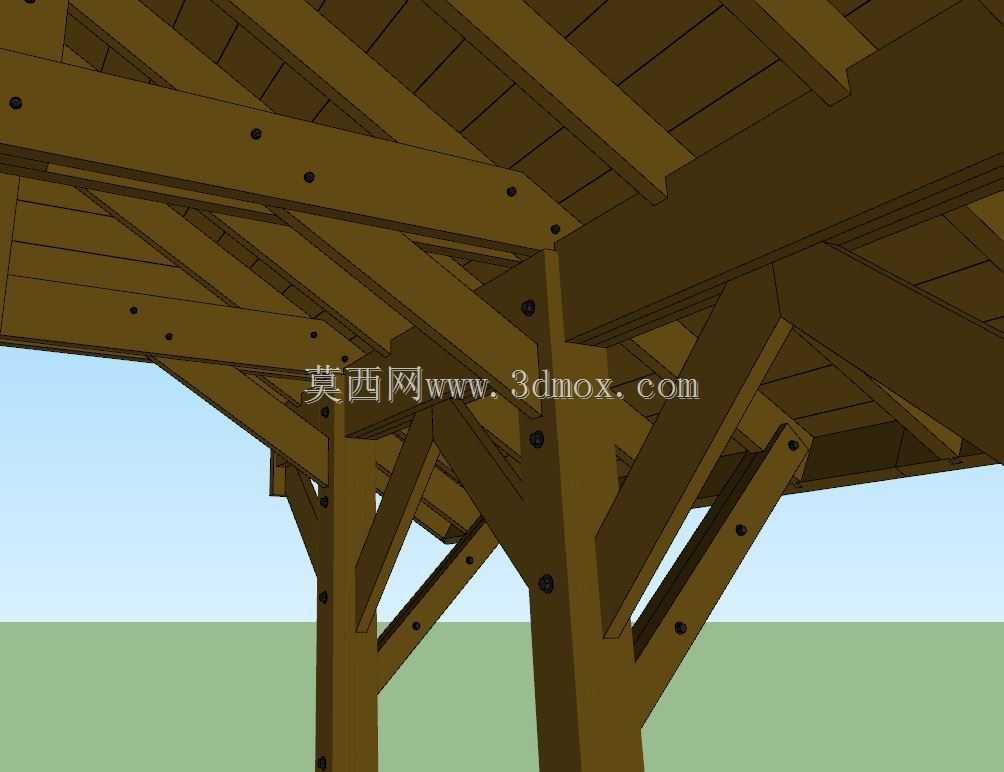

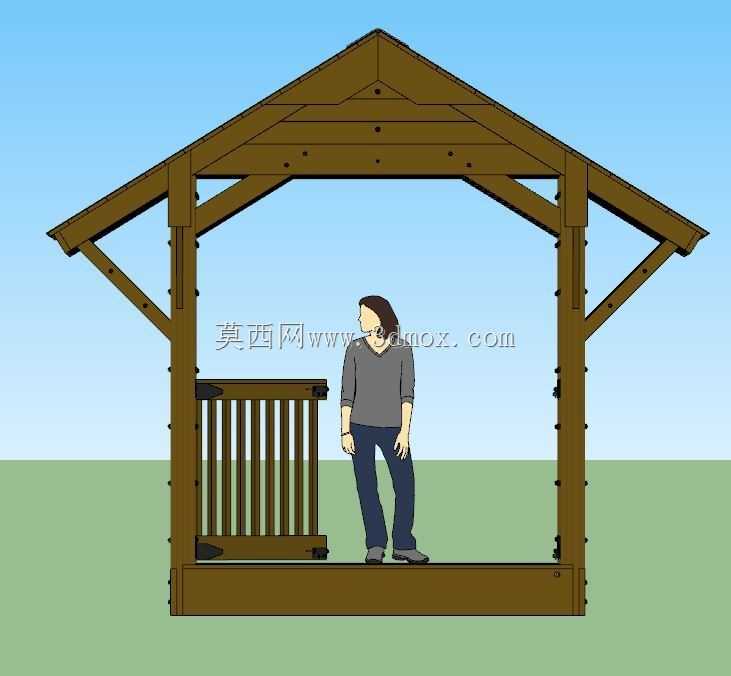

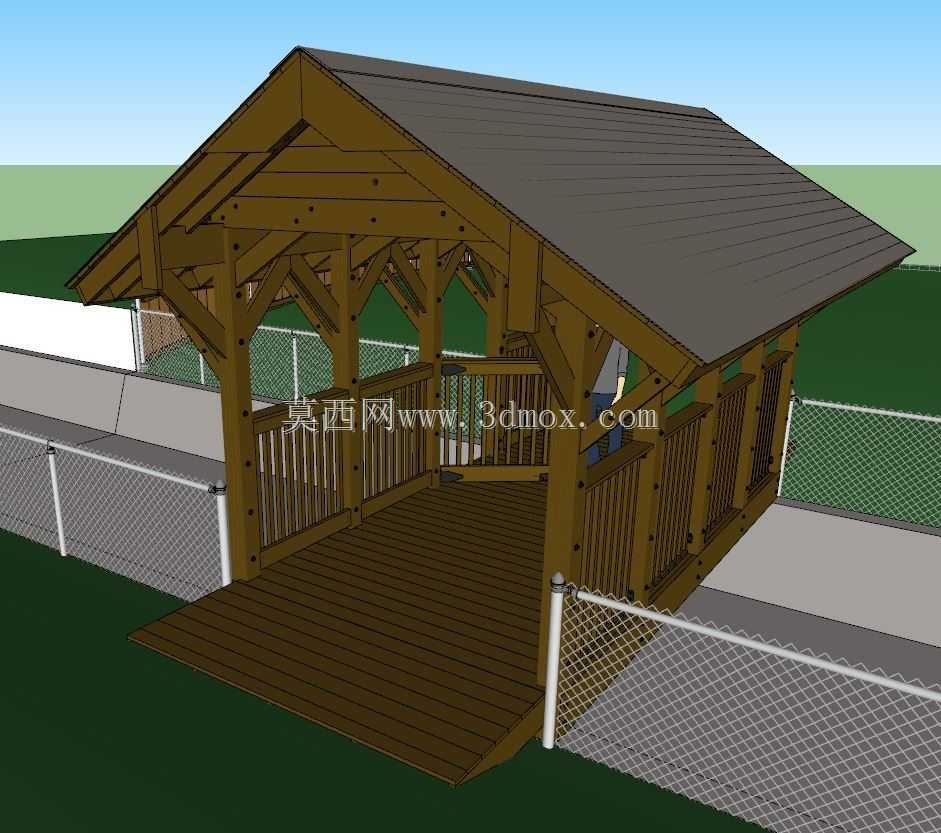

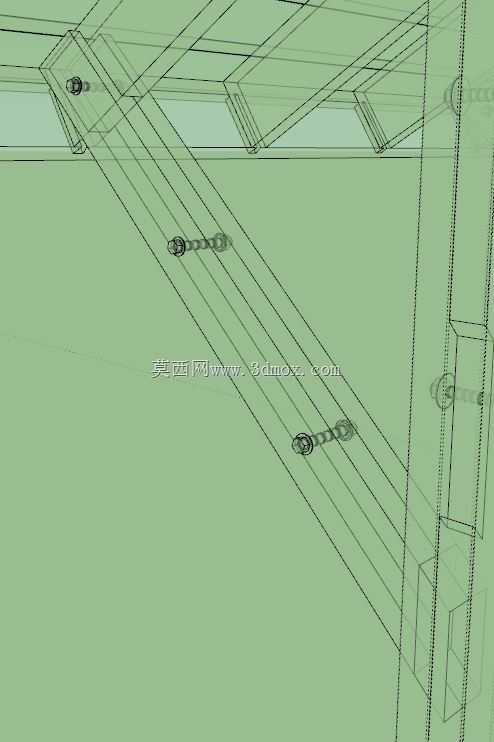

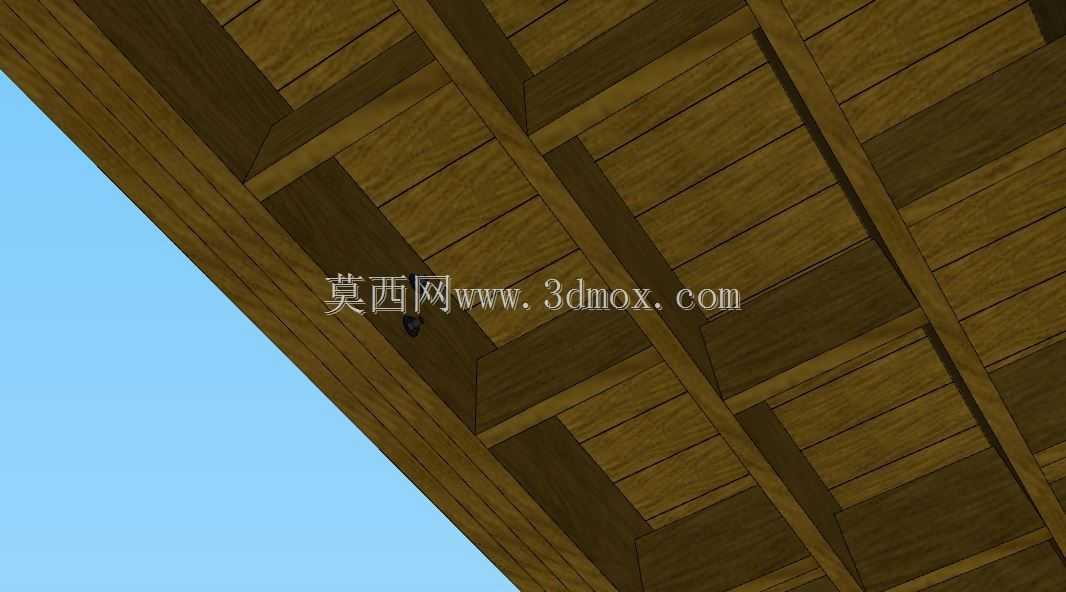

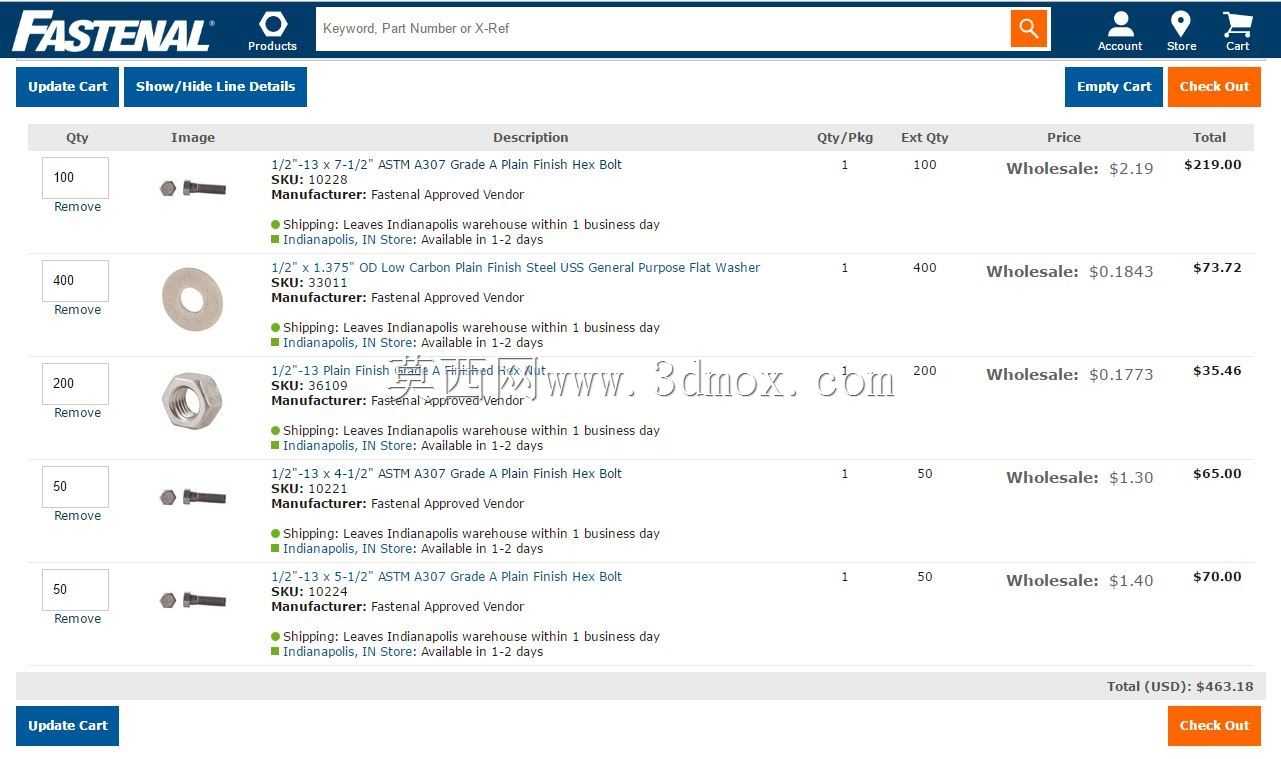

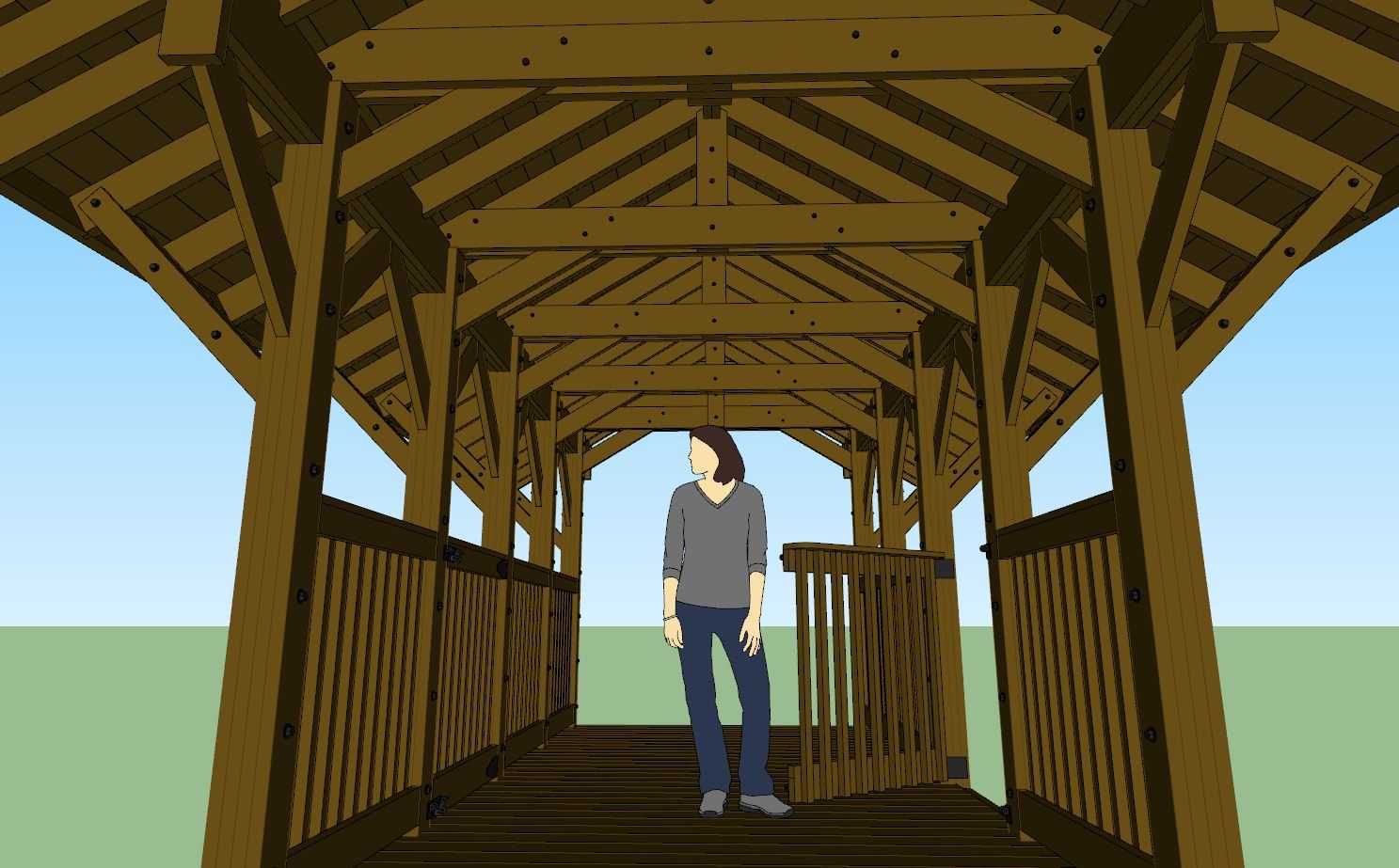

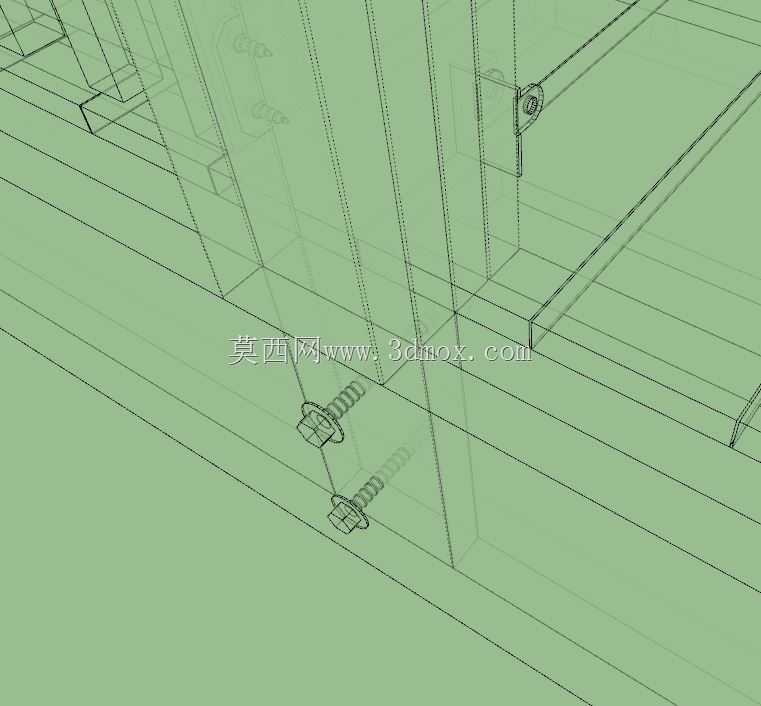

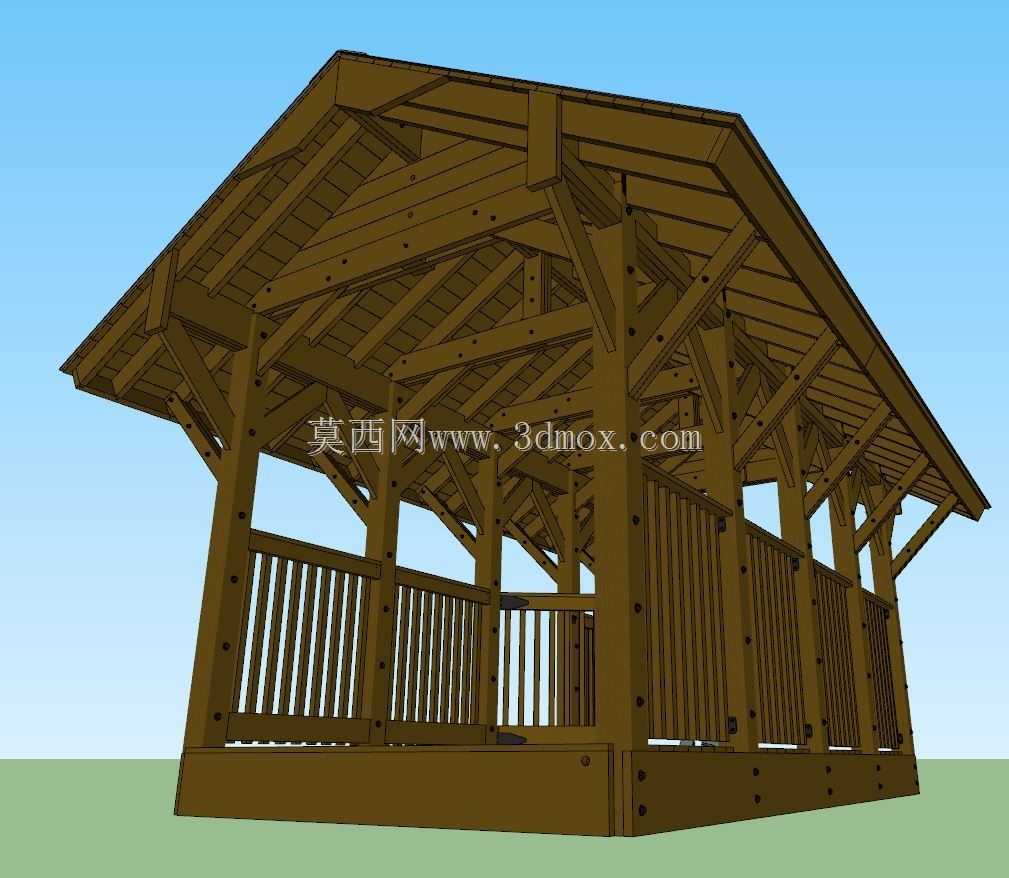

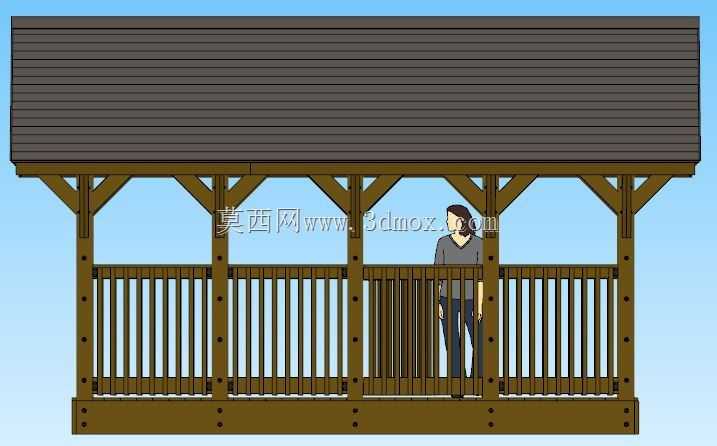

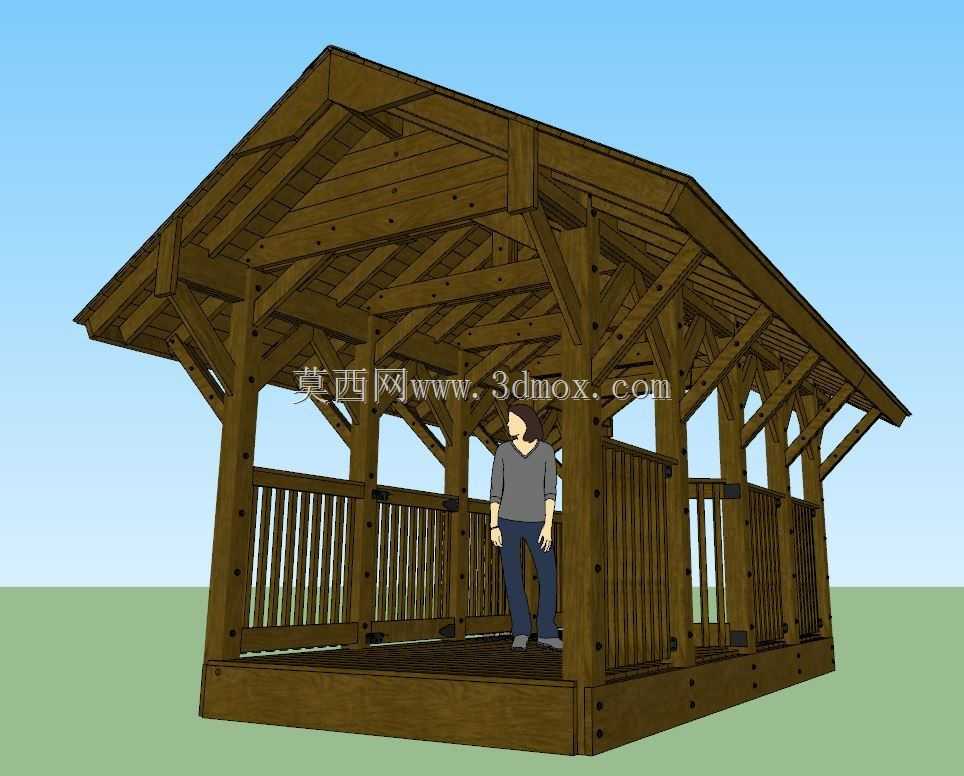

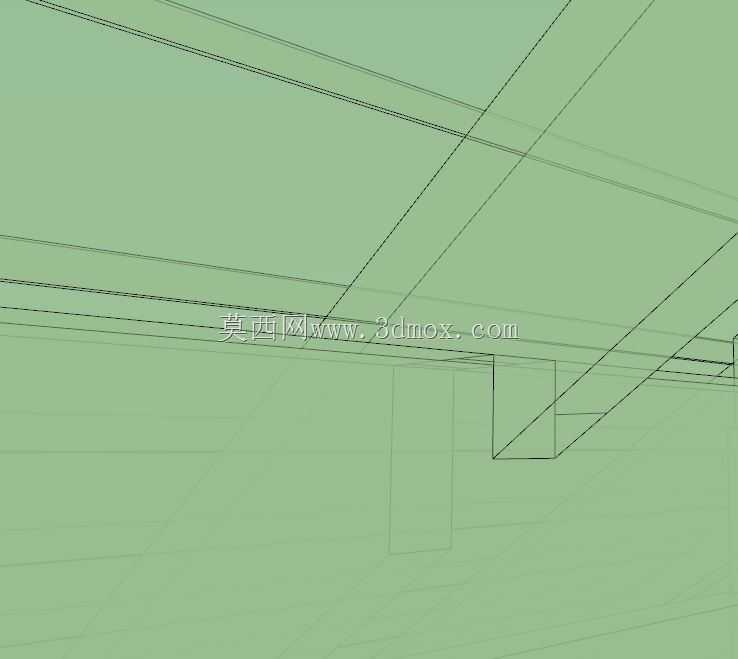

这款有盖步行桥主要面向私家庭院、小型园区景观配套场景，可用于跨越小型排水沟、浅渠、景观水池等低矮障碍，同时兼具景观休憩功能，顶部带盖的设计能为通行人员提供遮阳避雨的临时停留空间，也能减少木质构件直接受日晒雨淋的侵蚀，延长整体结构使用寿命。整体结构采用全实木榫卯加螺栓紧固的组合连接方式，设计阶段针对常规庭院木桥立柱易变形的问题做了优化，将原方案的大尺寸整木立柱替换为夹心2x6板组拼结构，既保留了足够的结构支撑强度，又降低了整木取材的难度，同时减少了大尺寸木材后期干缩变形带来的结构松动风险。横梁连接部位全部采用螺栓加螺母的紧固方案，设计时考虑到户外使用的防腐需求，所有外露金属连接件都预留了喷漆处理的工艺空间，安装完成后可对金属件做哑光饰面处理，既避免金属锈蚀污染木质构件，也能让连接件外观和整体木构色调协调统一。整体外形长度为16英尺，通行净宽为8英尺，底部支撑梁做了针对性的结构改型，对滴水边缘的燕尾接头角度和深度做了修正，梁体采用3/4英寸厚的板材组拼，底部支撑宽度为3/4英寸，接头处做14度切角处理，保证拼接部位的排水顺畅，避免积水残留造成木材腐朽。整桥所有连接节点累计采用约200套螺栓螺母紧固件，安装时可按构件编号依次完成底部支撑框架、桥面铺装、两侧护栏、顶部屋架、屋面铺装的工序，所有构件的安装边界都做了适配调整，底部支撑可直接固定在混凝土基础或硬化地面上，不需要额外做复杂的预埋结构，适配大多数庭院的现场安装条件。两侧护栏采用竖向密肋板结构，既满足通行的安全防护要求，也和整体木构的乡村风格保持统一，顶部屋面采用坡屋顶设计，排水坡度合理，可快速排走雨水，屋架的斜撑结构做了三角加固处理，可承受常规的积雪荷载和风力荷载，满足户外露天使用的结构强度要求。
