民用建筑配套屋面雨水收集储水装置

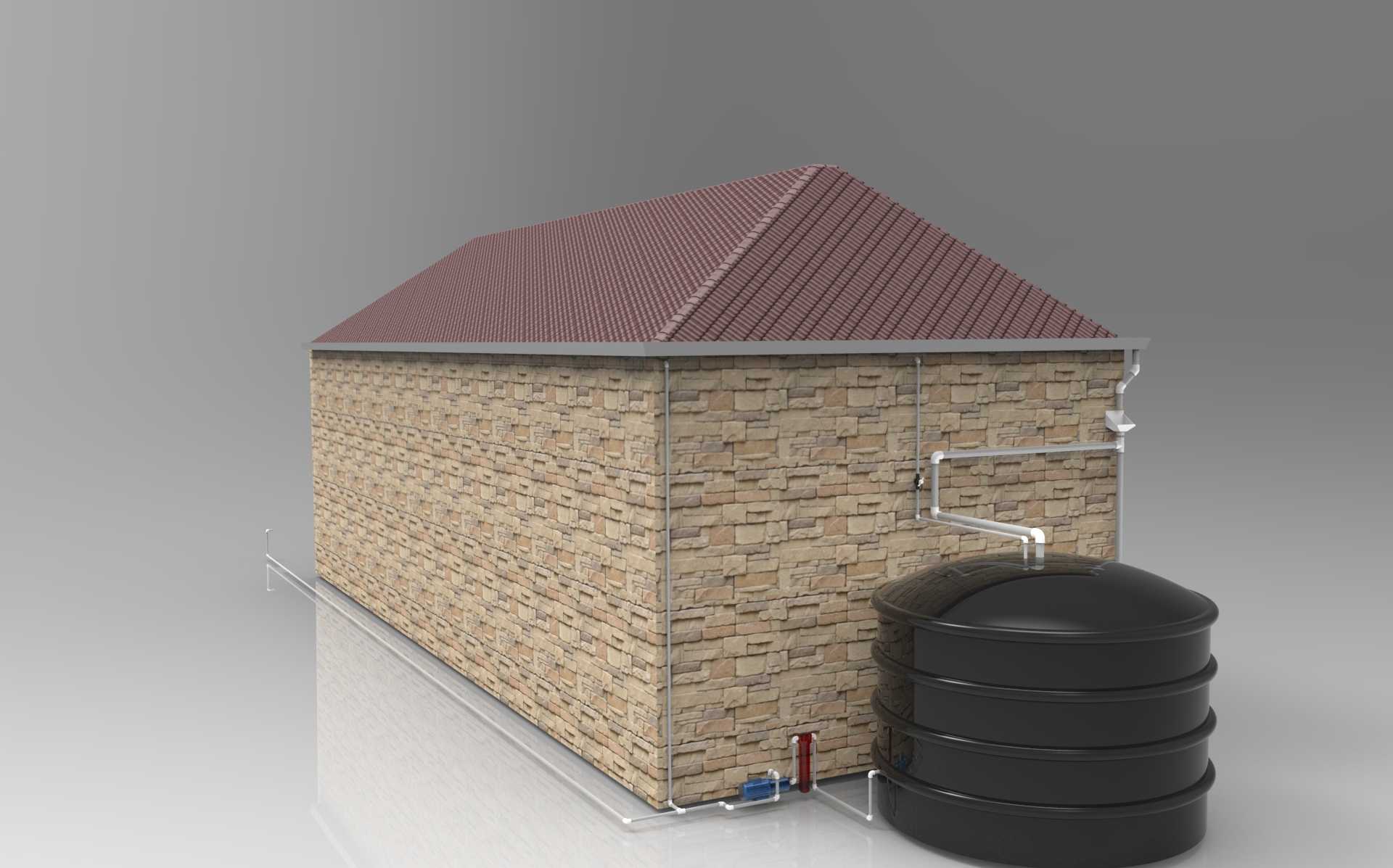

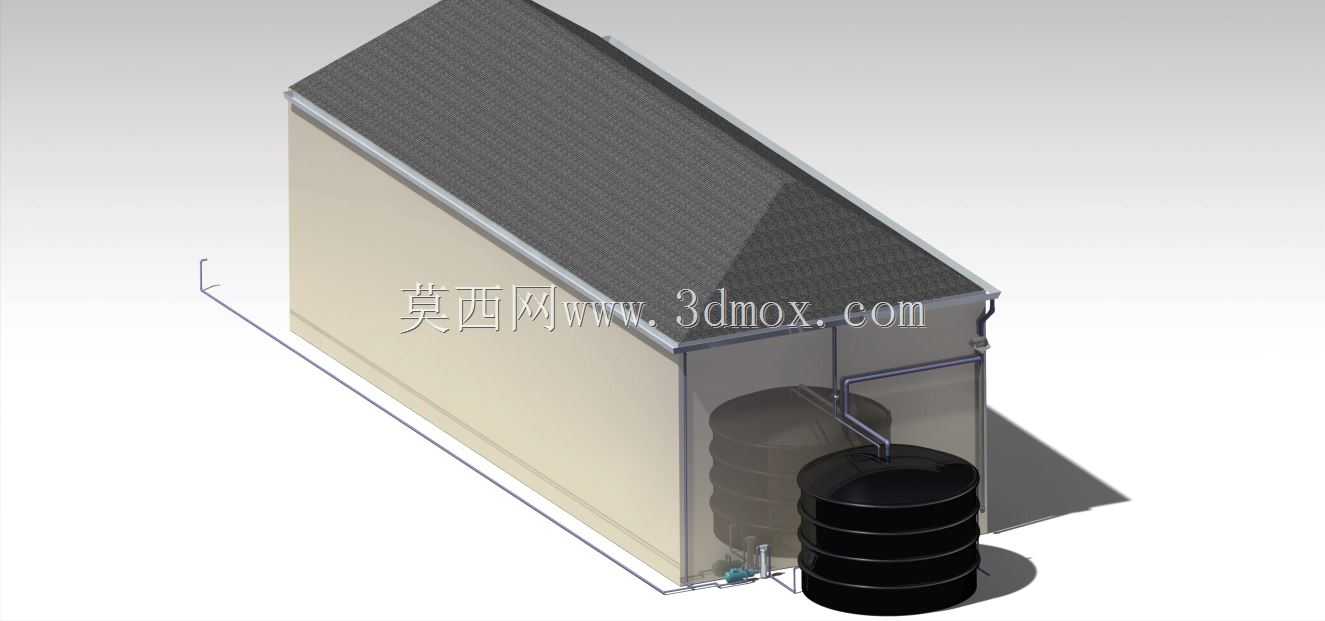

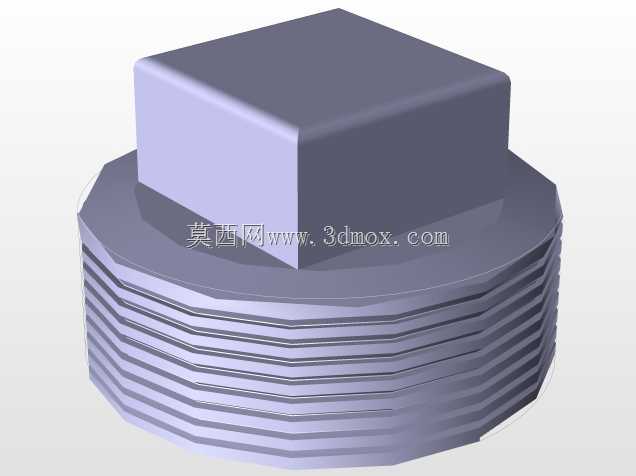

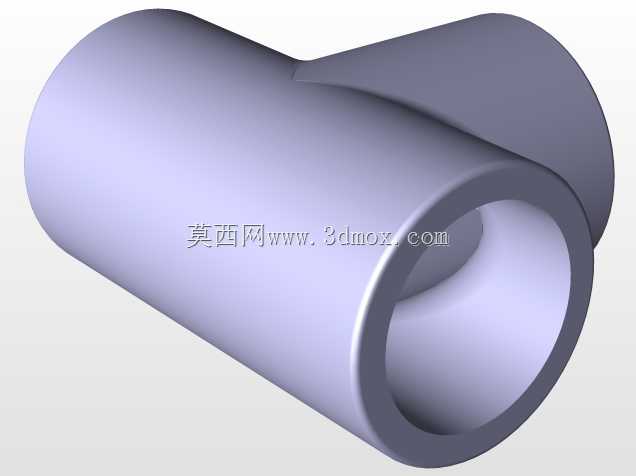

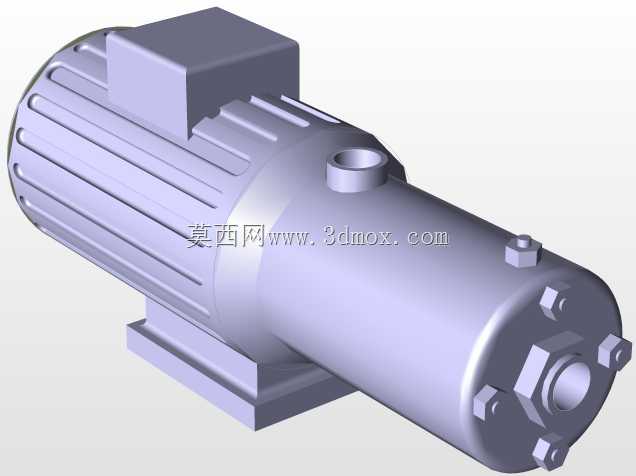

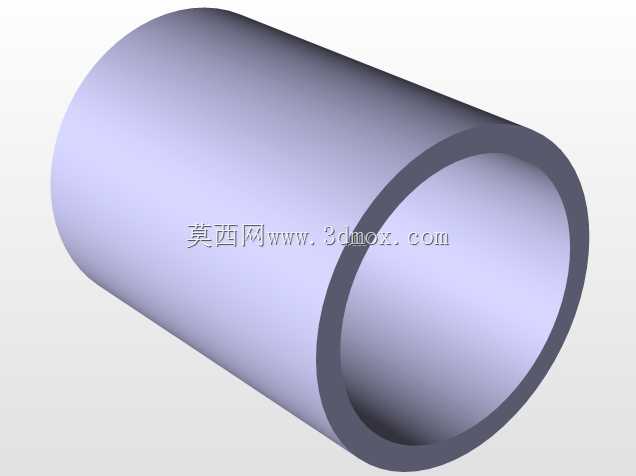

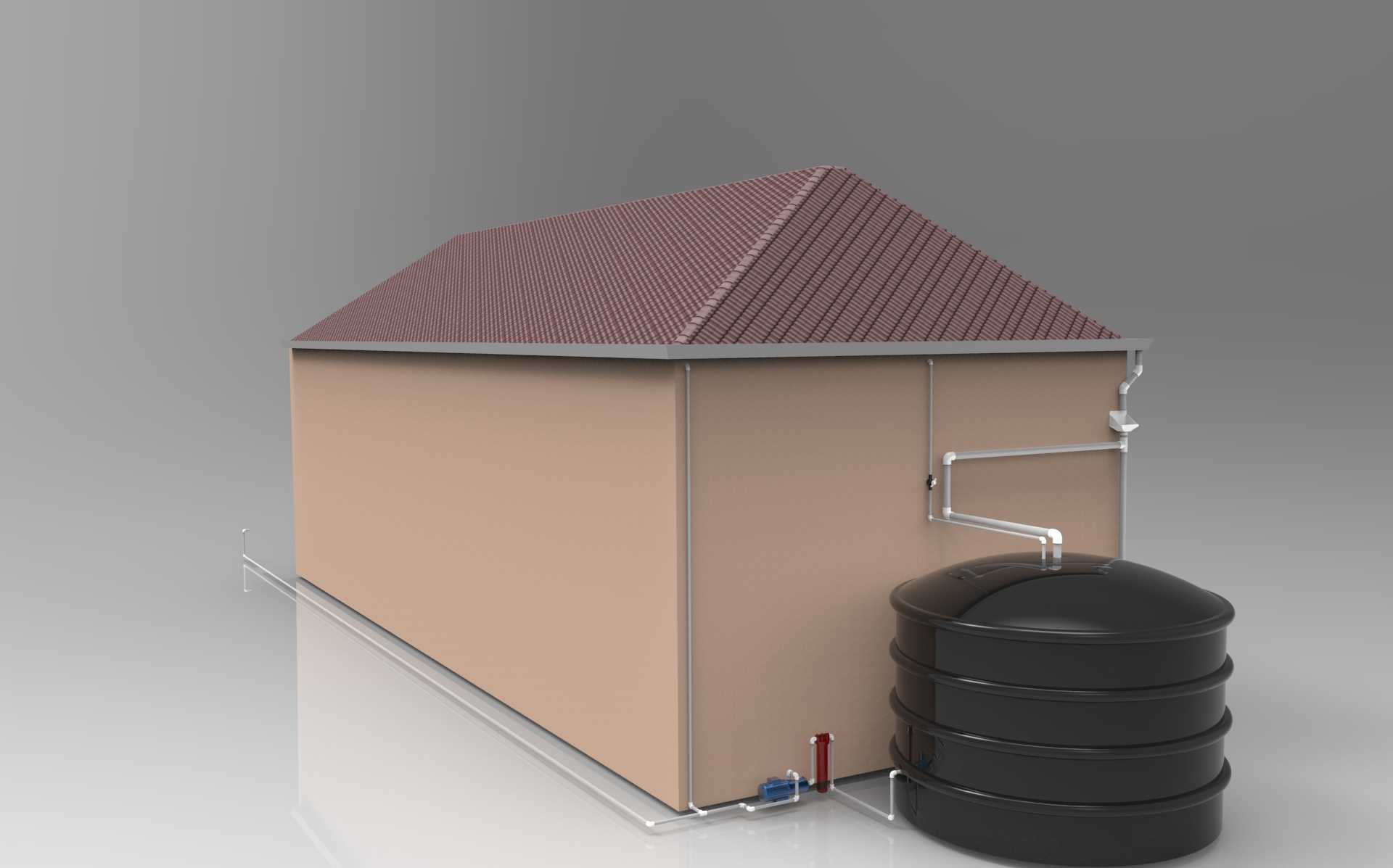

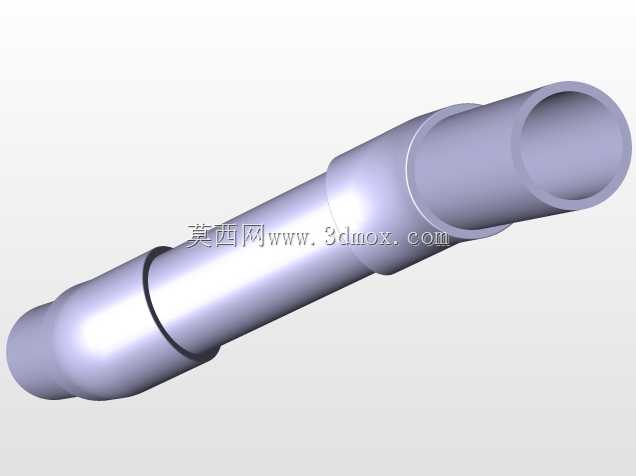

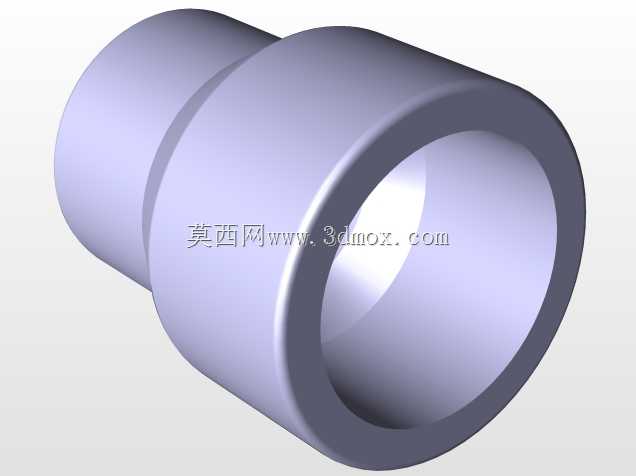

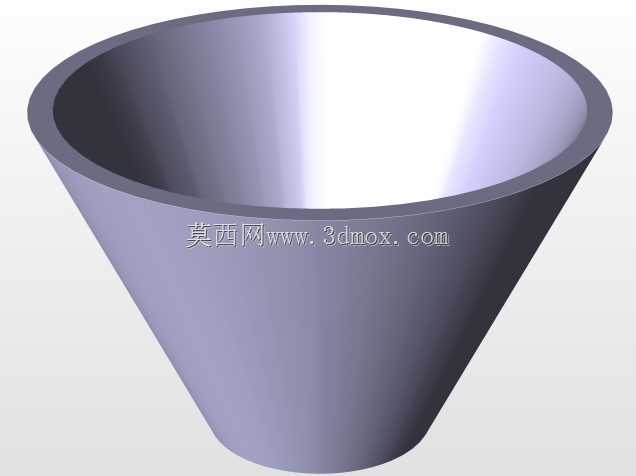

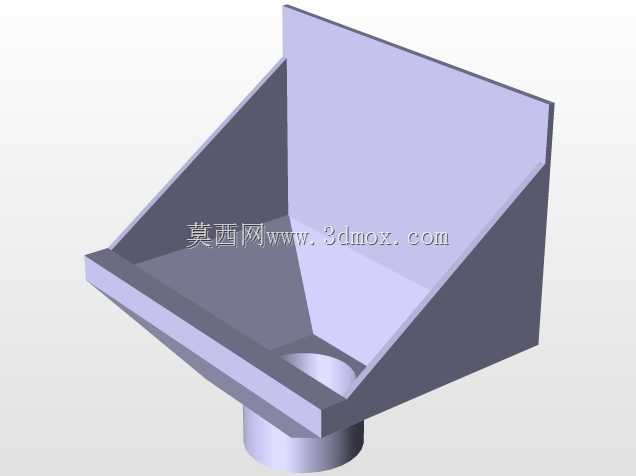

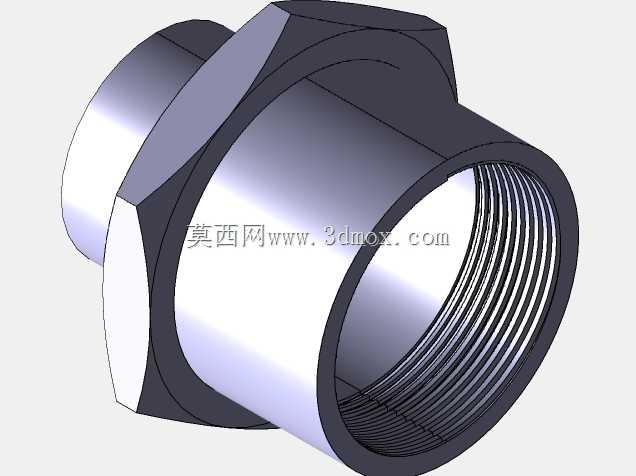

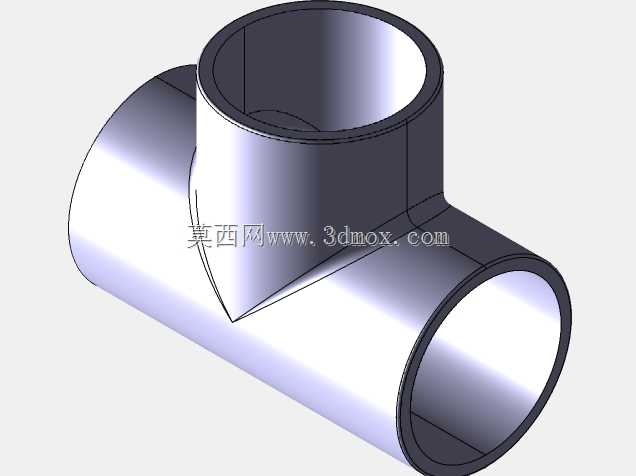

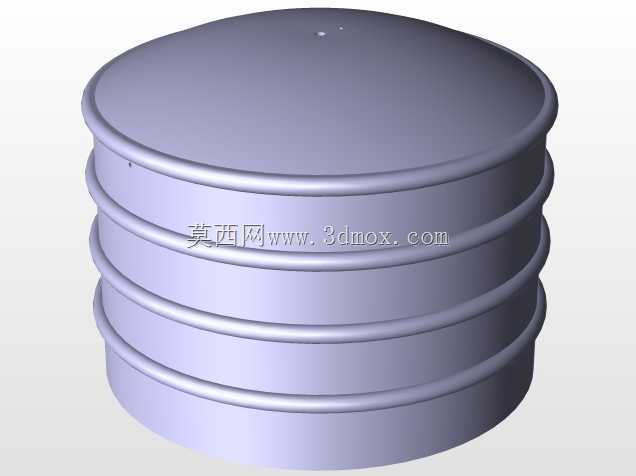

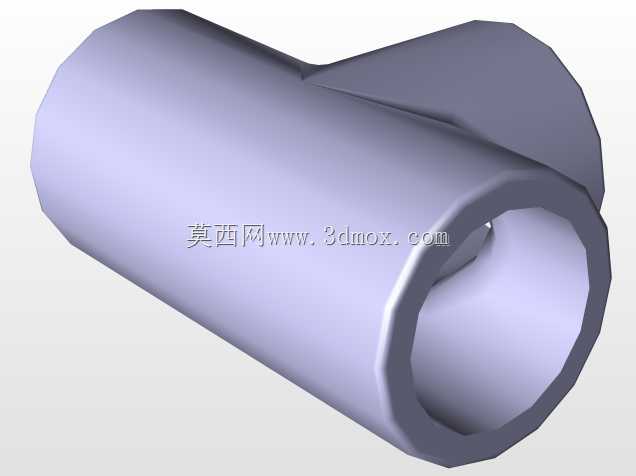

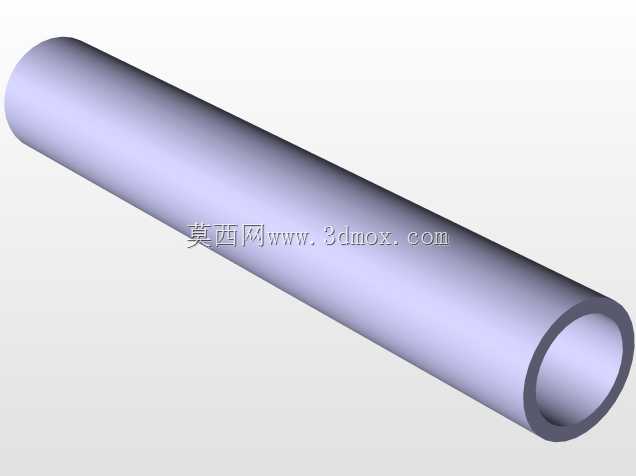

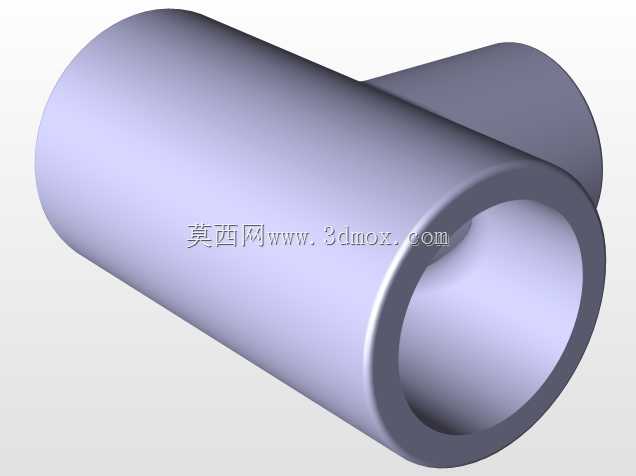

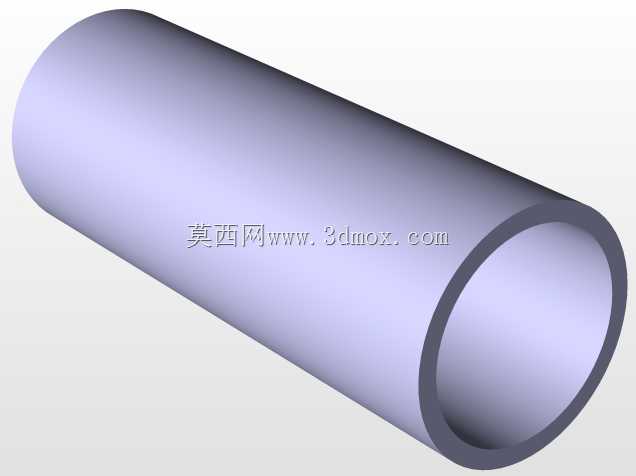

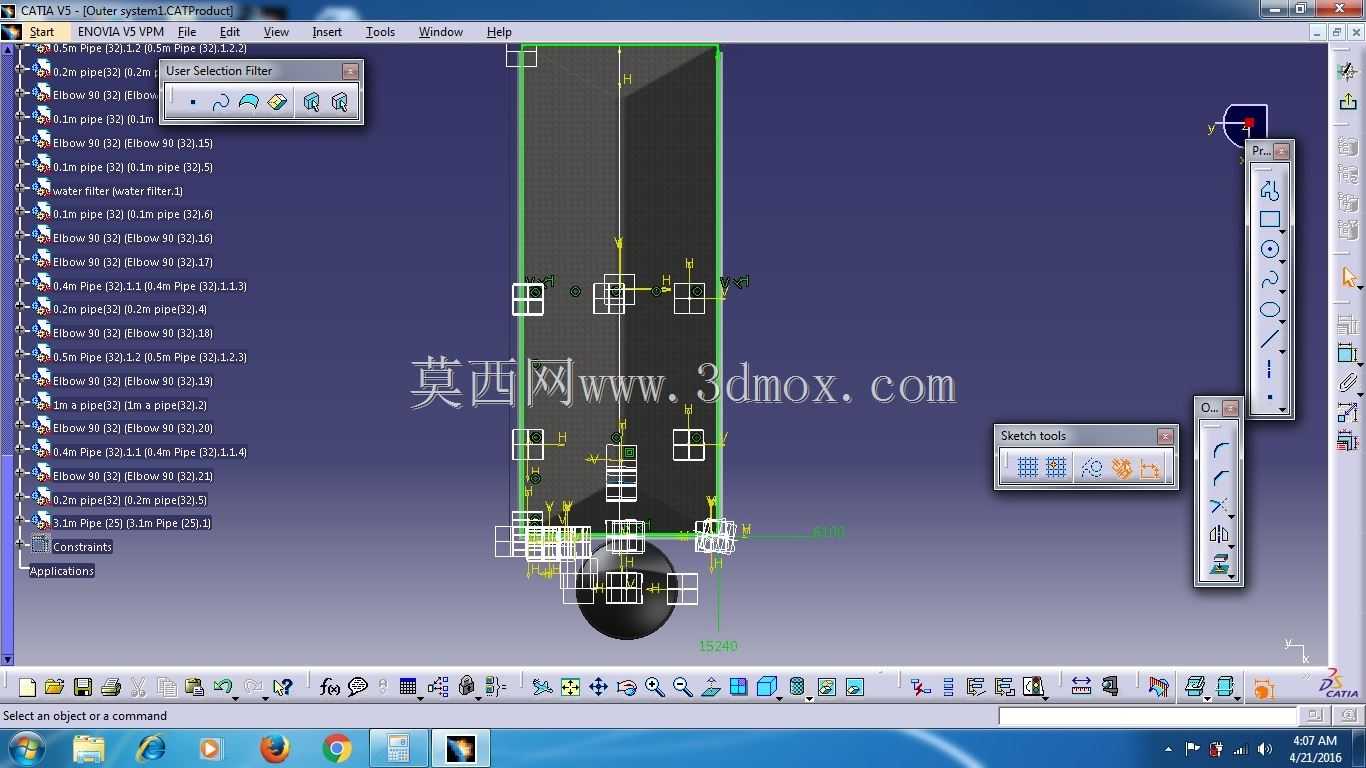

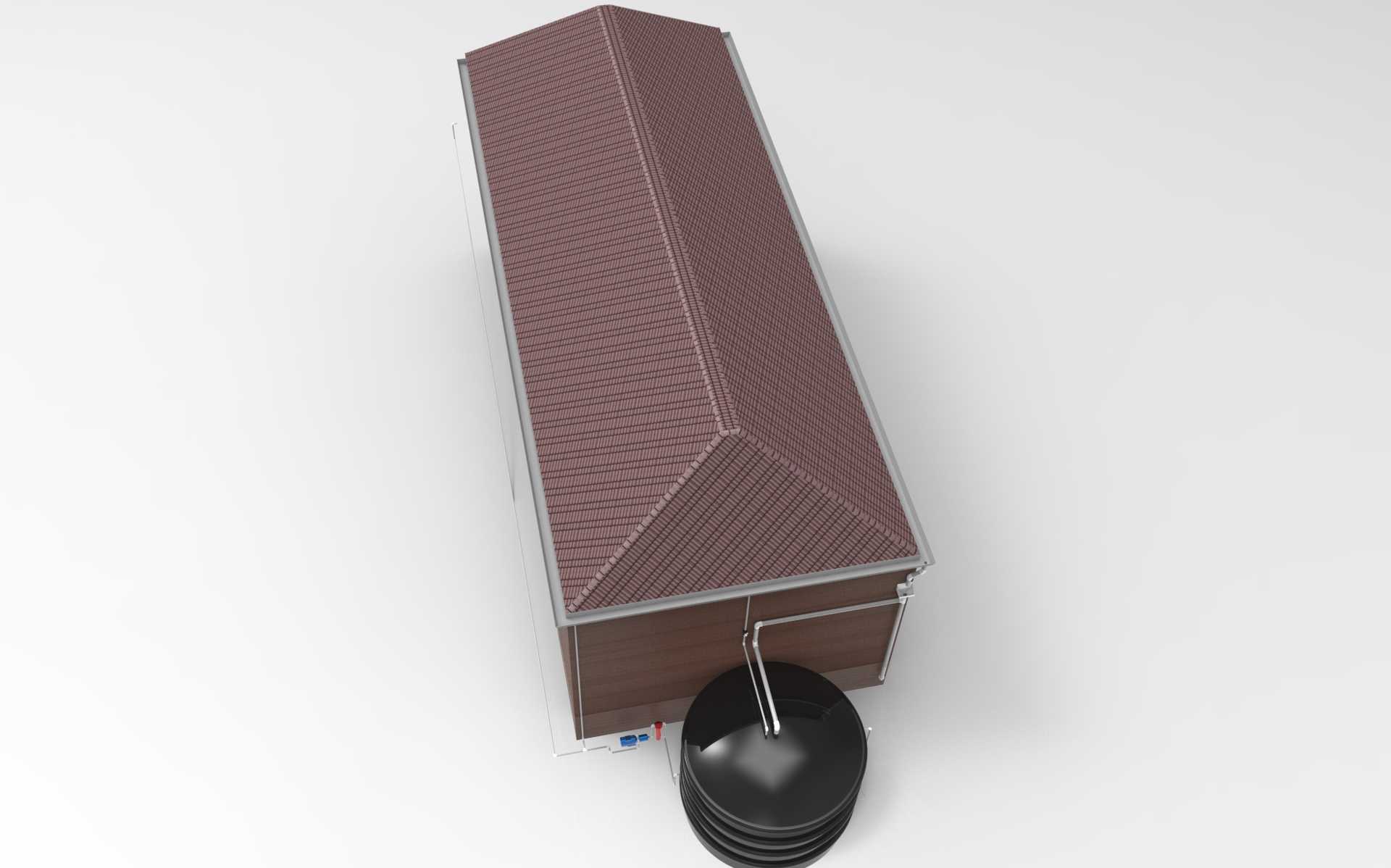

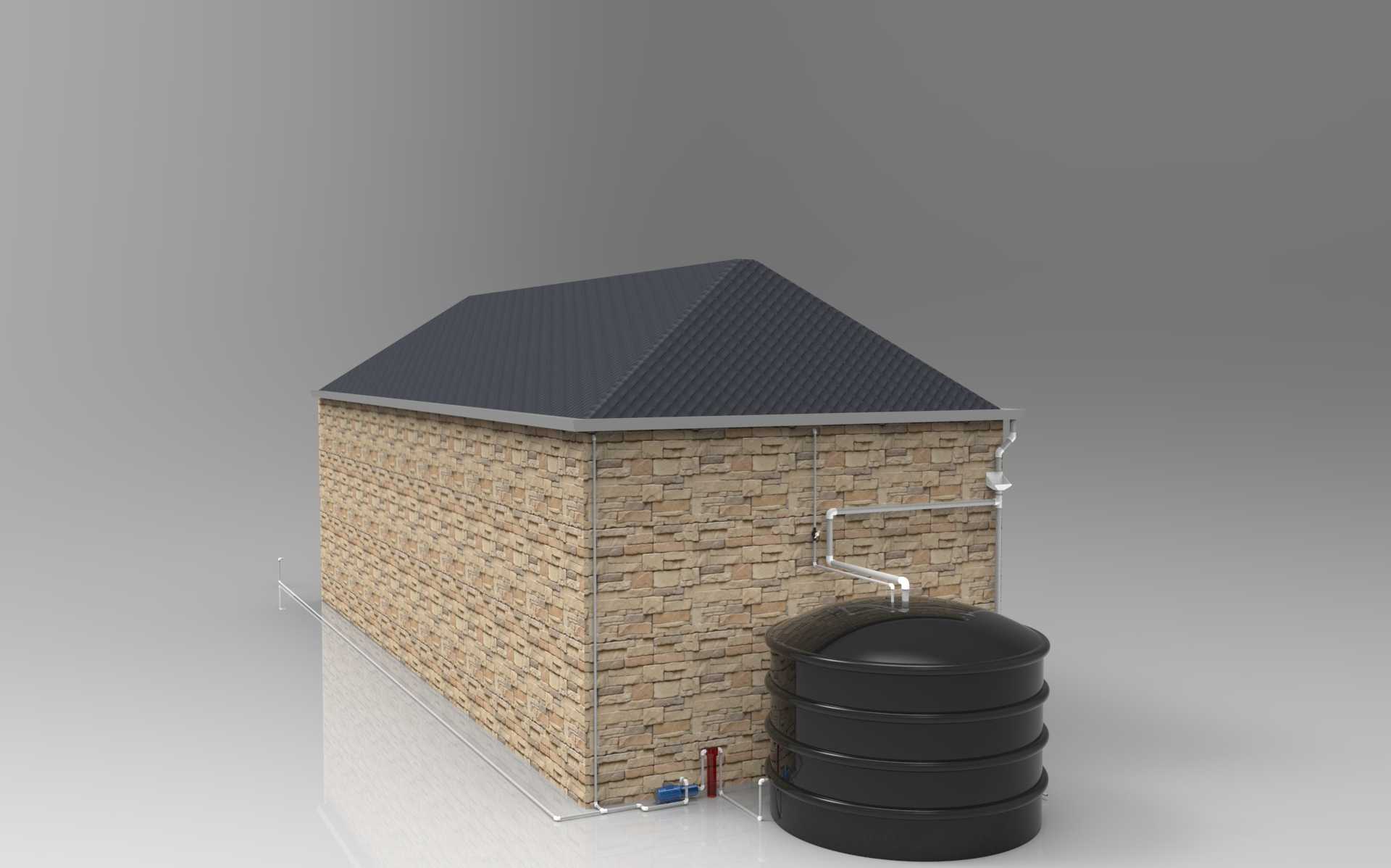

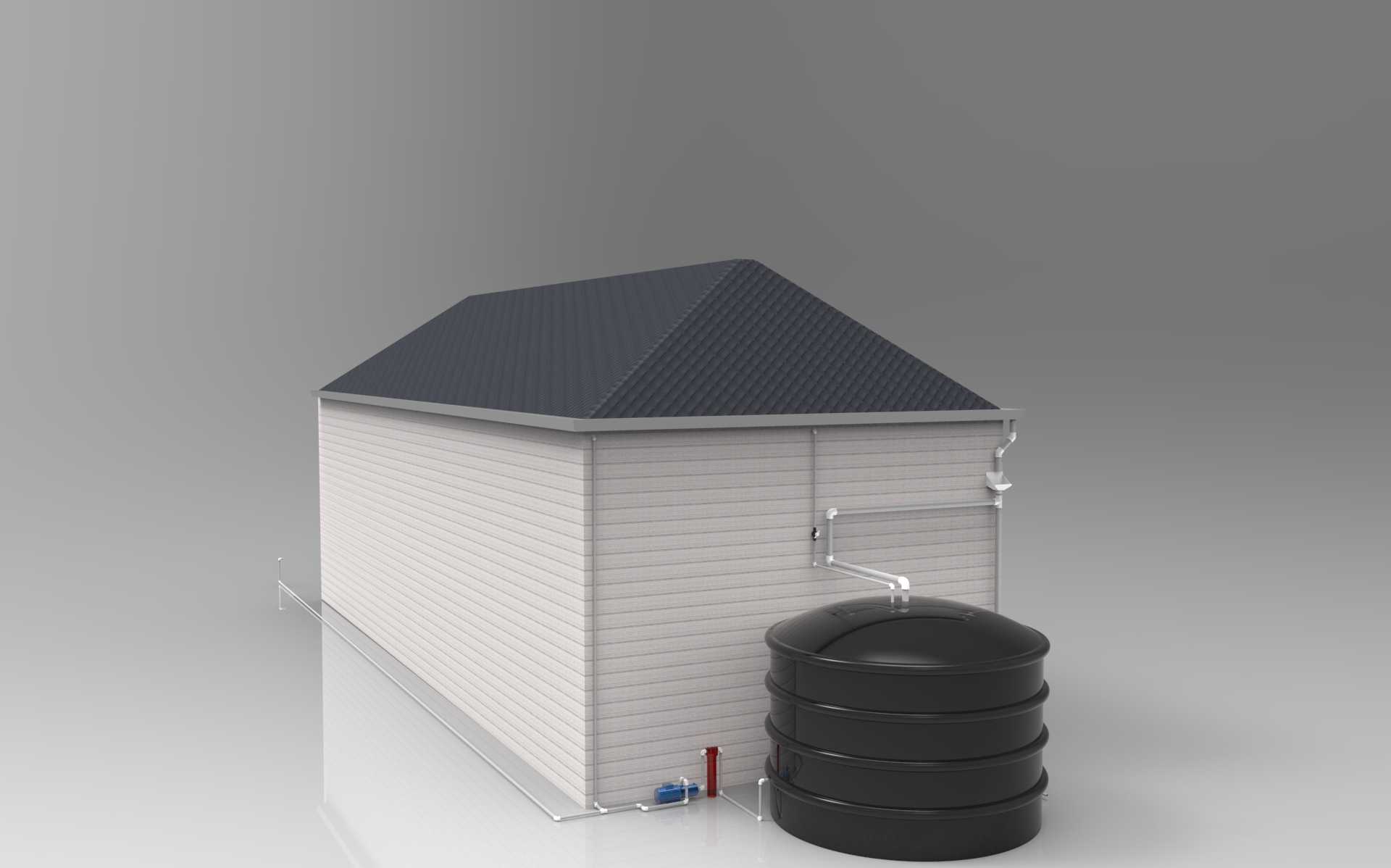

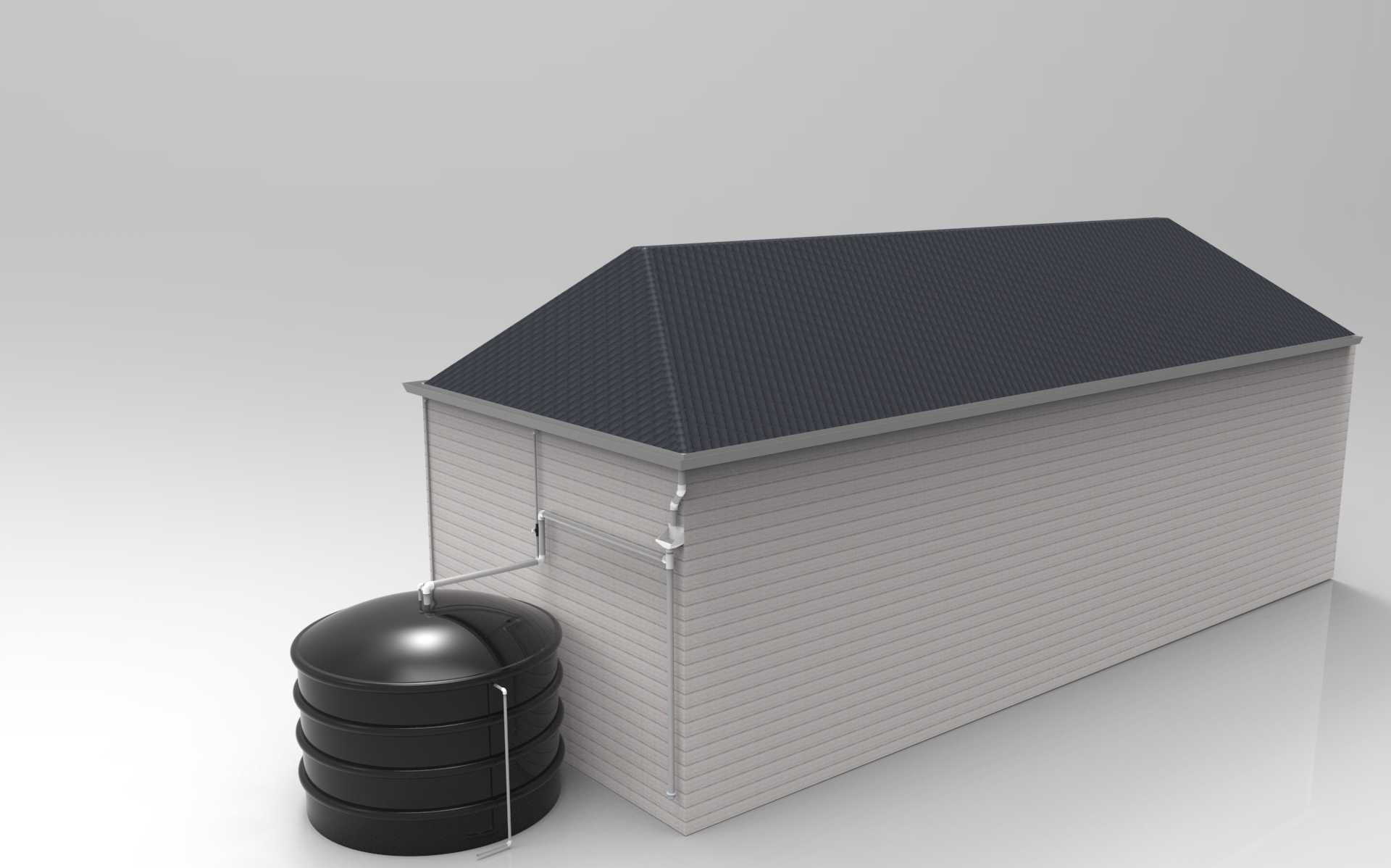

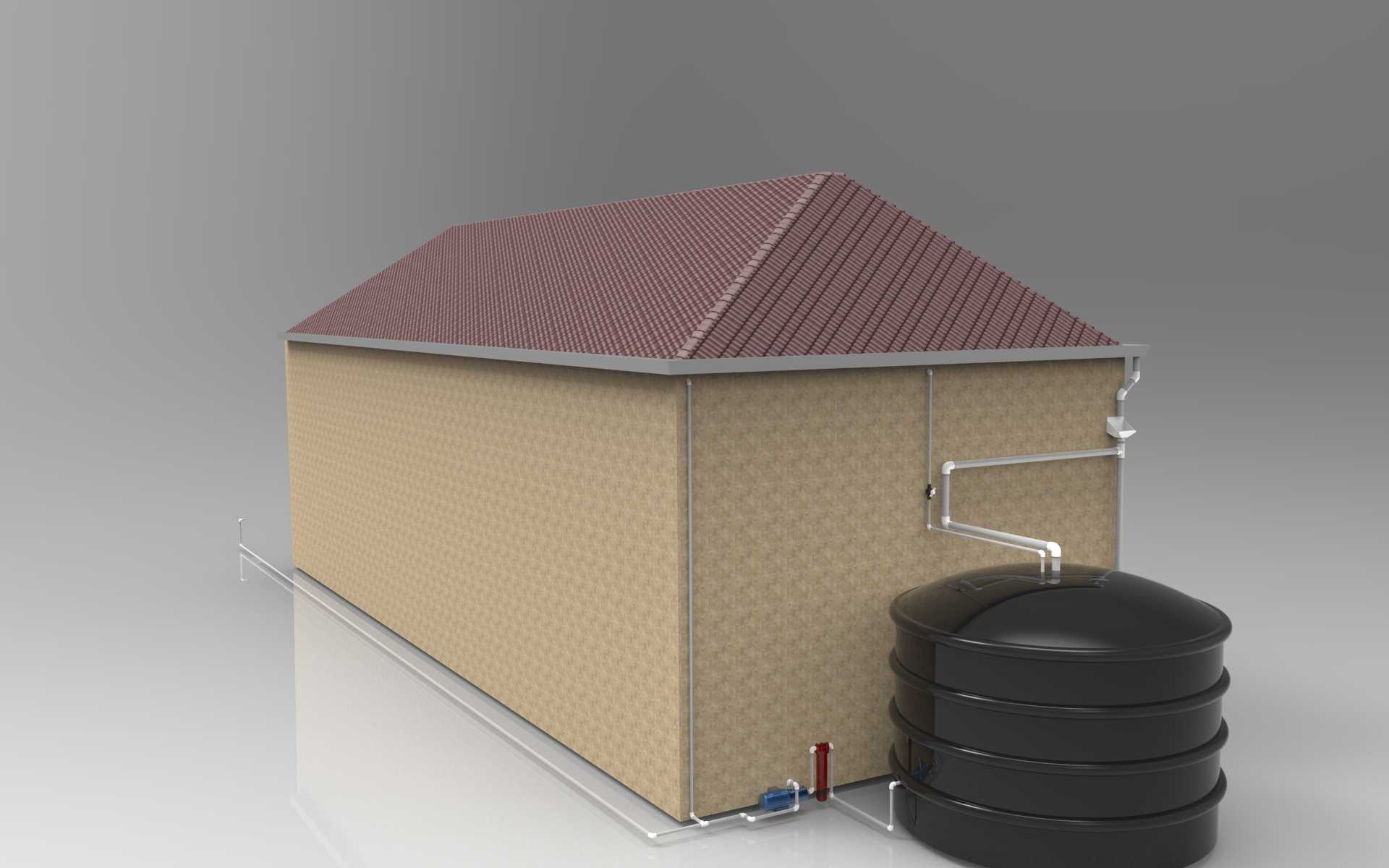

这套雨水收集装置主要适配单坡或双坡屋面的小型民用建筑，常见于城郊自建房、小型仓储建筑、景区配套附属用房的屋面排水改造场景，核心作用是将屋面承接的自然降雨通过导流管路汇集存储，替代市政自来水用于场地浇洒、绿化灌溉、周边路面降尘等非饮用用途，能有效降低常规用水消耗，同时减少屋面雨水直排对场地周边的冲刷影响。从结构设计来看，装置整体分为屋面接水、导流输送、储水沉淀三个功能段，接水段依托建筑原有檐沟布局，无需对屋面防水层做破坏性改动，仅需在原有落水口位置转接导流管路，将原有直排的落水管路通过弯头转接至储水单元，管路固定采用卡箍式结构贴合建筑外墙布置，固定点位间距控制在1.2米以内，避免满管水流冲击导致管路晃动脱落。储水单元采用立式圆柱形罐体结构，罐体顶部设置进水口与溢流口，进水口位置内置简易拦污格栅，可拦截屋面冲刷携带的落叶、碎屑等大体积杂物，减少罐内沉积物堆积；罐体下部设置取水阀门，距离地面预留0.3米的操作空间，方便接取存水，同时罐体底部设置排污口，可定期开启排出罐底沉积的泥沙杂质。设计阶段充分考虑安装边界条件，储水罐布置位置紧邻建筑外墙落水管处，罐体与外墙间距保留0.15米的安装操作间隙，罐体整体高度不超过建筑窗台标高，避免遮挡建筑采光；罐体直径根据单平米屋面降雨量与常用储水需求匹配，常规配置下可承接120平米以内屋面的中雨级别降雨汇流，不会出现溢流外溢情况。管路设计上采用标准口径的排水管材，转接处做密封处理，避免输水过程中出现渗漏，外墙固定卡箍采用膨胀螺栓固定，固定深度满足承重要求，可承受满水状态下管路的整体重量。实际应用中，这套装置不需要额外配置动力设备，完全依靠重力流完成雨水的汇集与存储，后期维护仅需定期清理格栅杂物与罐底沉积物，运维成本极低，适配绝大多数低层民用建筑的节水改造需求，建模过程中还原了外墙挂板、屋面瓦面、管路固定件、罐体加强筋等细节结构，可直接用于建筑给排水方案展示、节水项目效果演示场景。
