贴片式LED照明灯泡结构三维设计

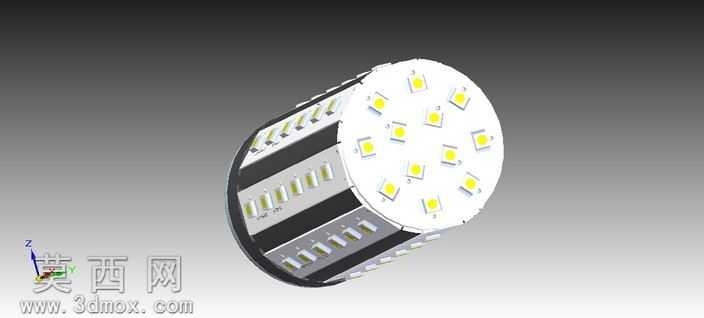

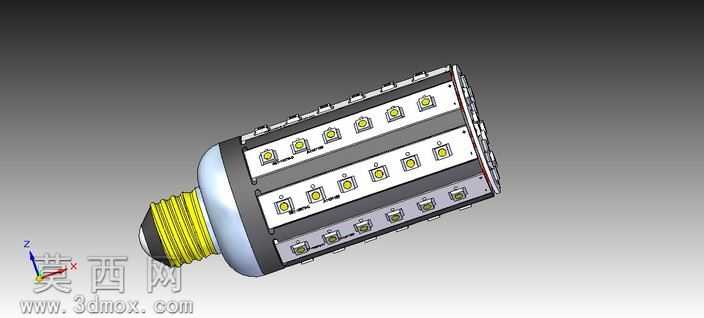

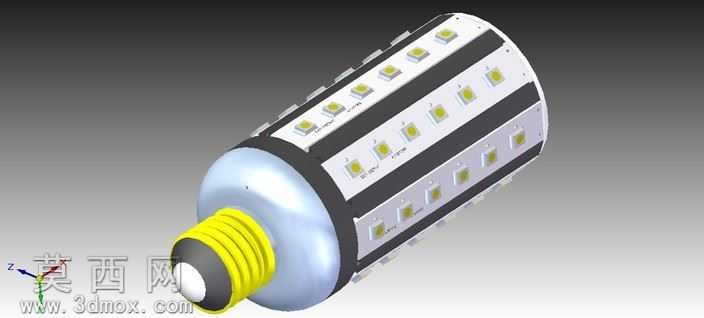

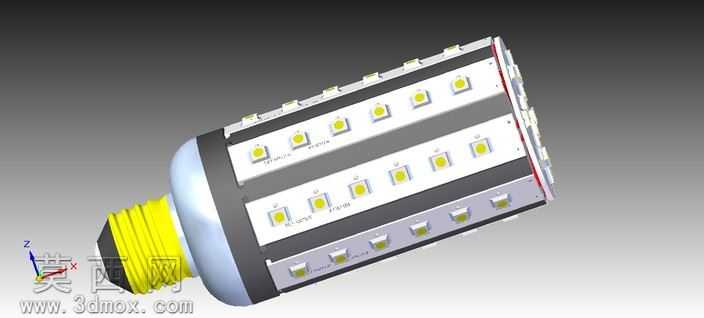

本作品为贴片式LED灯泡的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全结构的精准搭建，整体遵循LED照明产品的实际生产装配逻辑进行结构拆分与组合。首先针对灯泡的核心发光面进行建模，圆形铝基板上按照均匀布光原则排布多颗SMD贴片LED灯珠，每颗灯珠的封装外形、焊盘位置都按照行业通用规格进行1:1还原，保证灯珠排布后发光角度覆盖均匀，无明显照明暗区。灯体散热部分采用多环带式散热结构设计，建模时通过阵列特征完成多层散热鳍片的规整排布，每一层鳍片的厚度、间距都经过参数化调整，既保证散热结构拥有足够的热交换接触面积，又控制整体灯体的尺寸紧凑度，避免灯泡体积过大影响适配常规灯座。灯体外壳采用PC阻燃材质的视觉表现，渲染阶段通过调整材质的漫反射、半透明参数，还原塑料外壳的哑光质感，同时对铝基板、散热结构赋予金属铝材质，调整金属材质的粗糙度与反射参数，还原铝合金散热件的细腻金属质感，灯珠部分则通过自发光材质参数设置，模拟LED灯珠通电后的暖白光发光效果，搭配场景内的柔和环境光，完成最终渲染图的光影表现，清晰展现灯泡的整体外观与结构层次。设计过程中充分考虑LED灯泡的实际装配逻辑，发光基板、散热壳体、后续适配的灯座连接位都预留了合理的装配间隙，各部件的衔接位置做了圆角过渡处理，既避免生产过程中的锐边磕碰问题，也让整体产品外观更具流畅的视觉效果。布光设计上采用中心密集、外圈均匀递减的排布思路，在保证中心区域发光亮度的同时，让外圈光线能够实现更大角度的扩散，匹配日常室内照明的配光需求，整体模型结构完整，各部件特征清晰，可用于LED照明产品的结构演示、装配教学或者外观方案验证使用。
