方形支架式LED投光泛光灯三维设计

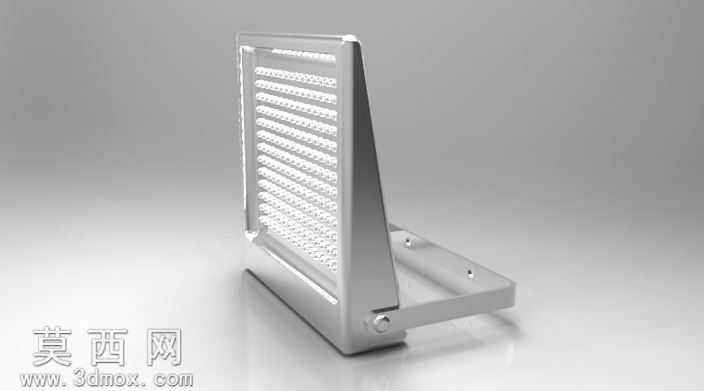

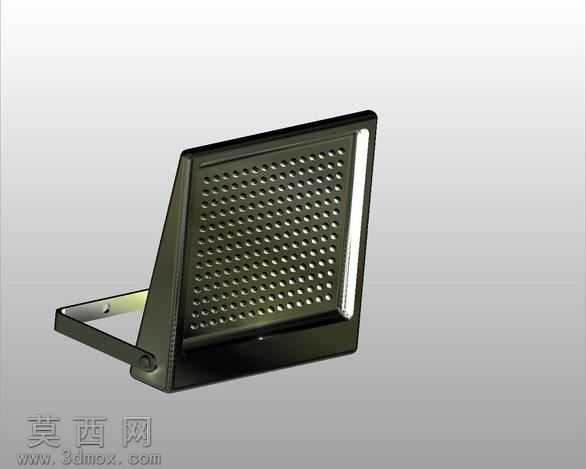

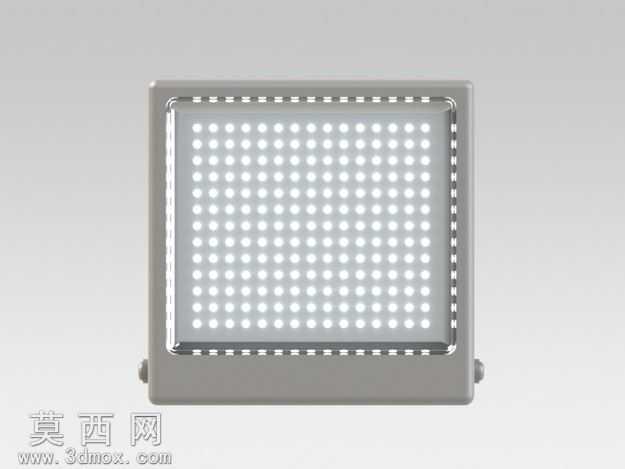

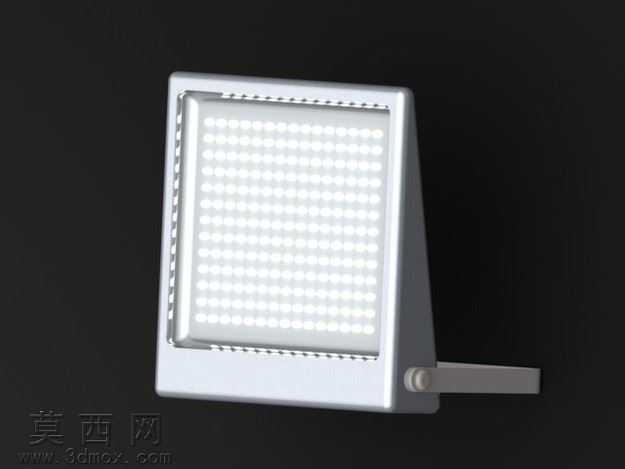

本作品为方形支架式LED泛光灯的三维数字化设计成果，建模阶段依托主流三维CAD软件完成全参数化特征构建，整体采用自顶向下的设计逻辑，先完成整体外观轮廓的草绘约束，将灯体正面发光面、侧边壳体厚度、背部散热结构、底部安装支架的装配基准统一锁定，避免后续特征构建出现装配错位问题。灯体主体外壳采用一体化拉伸特征构建，正面发光区域按照矩阵式排布规则完成LED灯珠安装位的阵列设计，每颗灯珠的安装槽位预留了统一的公差间隙，既保证灯珠装配的贴合度，也为后续配光透镜的安装预留了适配空间。灯体侧边的散热鳍片采用等距薄壁拉伸特征构建，鳍片厚度、间距均参考常规LED泛光灯的散热参数设置，保证虚拟模型与实际量产产品的结构一致性。底部的可调安装支架通过旋转副特征与灯体壳体完成虚拟装配，支架的转轴位置设置了角度限位结构，可模拟实际使用中0到180度的照射角度调节功能，支架底部的安装孔位按照通用壁挂、落地安装的标准尺寸设计，具备实际生产参考价值。材质与渲染阶段，针对不同部件赋予对应的物理材质属性：灯体外壳采用哑光银白铝合金材质，调整金属度、粗糙度参数还原压铸铝外壳的磨砂金属质感，同时在散热鳍片位置添加细微的纹理凹凸，模拟实际产品的压铸工艺纹理；正面发光区域的灯板采用高反光白色PCB材质，灯珠表面的封装透镜采用高透PC材质，设置合适的折射与透光参数，渲染时开启区域发光效果，还原LED灯珠点亮时的均匀出光状态；安装支架采用与外壳一致的铝合金材质，转轴位置的紧固旋钮添加细微的防滑纹理，提升模型的细节真实度。渲染输出阶段采用三点布光方案，主光源模拟环境漫反射光突出灯体的金属轮廓，辅助光源打亮发光面区域突出产品的照明属性，暗部补光弱化阴影死黑区域，最终渲染图清晰呈现产品的外观形态与结构细节。整个设计过程严格遵循照明灯具的实际生产结构逻辑，所有特征均具备可编辑性，可直接用于产品外观方案验证、结构改型设计以及3D打印手板制作的参考数据源，模型的装配关系完整，未出现特征缺失、破面等问题，可直接导入各类三维软件进行后续的工程图导出、渲染动画制作等二次应用。
