20吨桥式起重机用车轮组三维结构设计

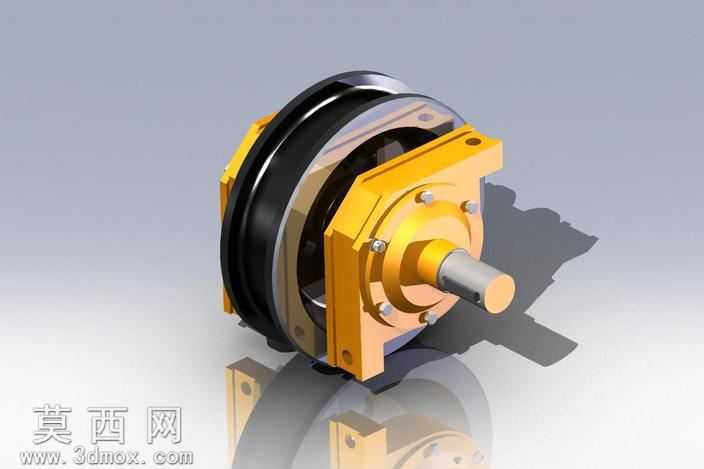

本模型为适配20吨桥式起重机的行走车轮组三维设计，建模阶段采用自顶向下的设计思路，先完成整体行走工况的载荷校核，再拆分各零部件进行独立建模后完成装配约束。建模过程中对车轮轮缘、轮芯、轴承安装位、轴伸端、连接支座等关键结构做了参数化处理，可根据不同轨距、额定载荷快速调整尺寸参数。渲染阶段采用金属材质分层赋予：车轮踏面部分赋予高硬度淬火钢材材质，调整粗糙度参数模拟实际使用中踏面的耐磨金属质感，轮缘部分做细微的倒角处理避免应力集中；两侧的安装支座采用铸钢材质，调整漫反射参数呈现铸钢件特有的哑光金属质感，表面添加细微的铸造纹理提升真实感；轮轴部分采用调质合金钢材质，轴伸端做光亮的机加工金属质感处理，轴肩、键槽位置严格按照机械设计标准做退刀槽、圆角的细节建模，避免应力集中的结构缺陷。装配结构上完整还原了车轮组的实际装配关系：车轮与轮轴之间采用过盈配合加键连接的传动结构，两侧支座内预留了轴承安装腔，可匹配标准圆锥滚子轴承的安装尺寸，支座上的安装孔位按照桥式起重机端梁的连接标准做了等距排布，可直接与端梁结构完成装配对接。设计过程中重点考量了起重机行走过程中的径向载荷与轴向窜动限位，轮缘的高度、厚度参数均按照起重机设计规范设定，可有效防止行走过程中脱轨风险；支座的加强筋结构做了拓扑优化，在保证结构强度满足20吨额定载荷的前提下尽可能降低支座自重，减少端梁的承载负担。整体模型装配完成后做了全局干涉检查，确认各零部件之间无干涉、装配间隙符合机械加工与装配的工艺要求，所有配合面的公差带设定均符合起重机械配件的加工精度标准，可直接用于后续的工程图导出、有限元载荷校核以及生产加工的参考依据。
