起重机主起重臂伸缩臂结构三维设计

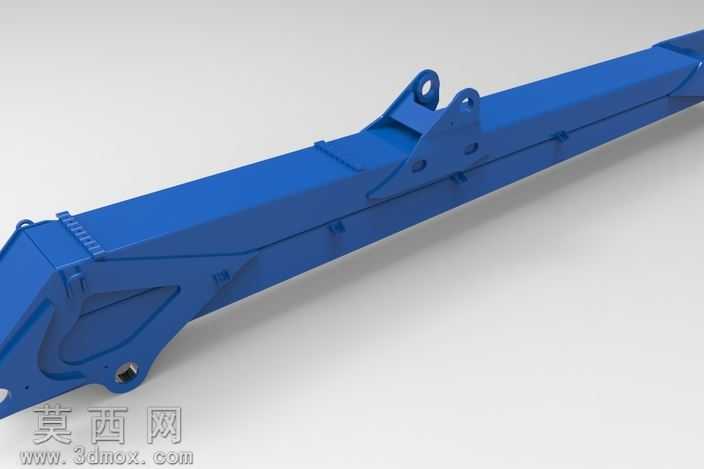

本模型为起重机核心承载部件主起重臂的三维结构设计，建模过程严格遵循起重机械设计规范与实际工程参数，采用自顶向下的设计思路完成整体结构搭建。建模阶段首先完成臂架主体的基准轴与基准面搭建，通过多段拉伸特征构建箱型伸缩臂的基础臂节轮廓，针对臂节间的嵌套配合关系，精准设计各节臂的截面尺寸与搭接长度，保证伸缩动作的行程合理性与结构刚度。针对臂架上的关键功能结构，采用切除、拉伸凸台、圆角过渡等特征完成吊耳安装座、铰点孔位、滑块安装槽、加强筋板的细节建模，其中吊耳位置的双孔同轴度、铰点处的壁厚过渡均按照实际受力工况做了结构优化，避免应力集中问题。材质设计上，主体臂架采用工程起重机械常用的高强度合金钢材质，在渲染环节赋予金属哑光漆面效果，还原真实起重机臂架的蓝色涂装质感，对铰点、安装座等机加工面赋予金属切削质感，区分焊接结构件与机加工件的视觉差异。结构设计上充分考虑起重臂的实际受力特性，在臂架弯折段、变幅油缸连接位置设计了渐变式加强结构，通过加厚腹板、增设三角加强筋的方式提升局部承载能力，臂节表面的防滑纹路、管线固定卡扣等附属细节也逐一还原，保证模型的结构完整性与工程参考价值。整体模型装配关系清晰，各节臂的配合间隙符合实际伸缩机构的设计要求，可用于起重机械的结构教学、方案展示、有限元分析前置建模参考，完整还原了箱型伸缩式主起重臂的典型结构特征，兼顾了外观还原度与结构设计的合理性。
