干船坞重型起重施工同步提升船用绞车

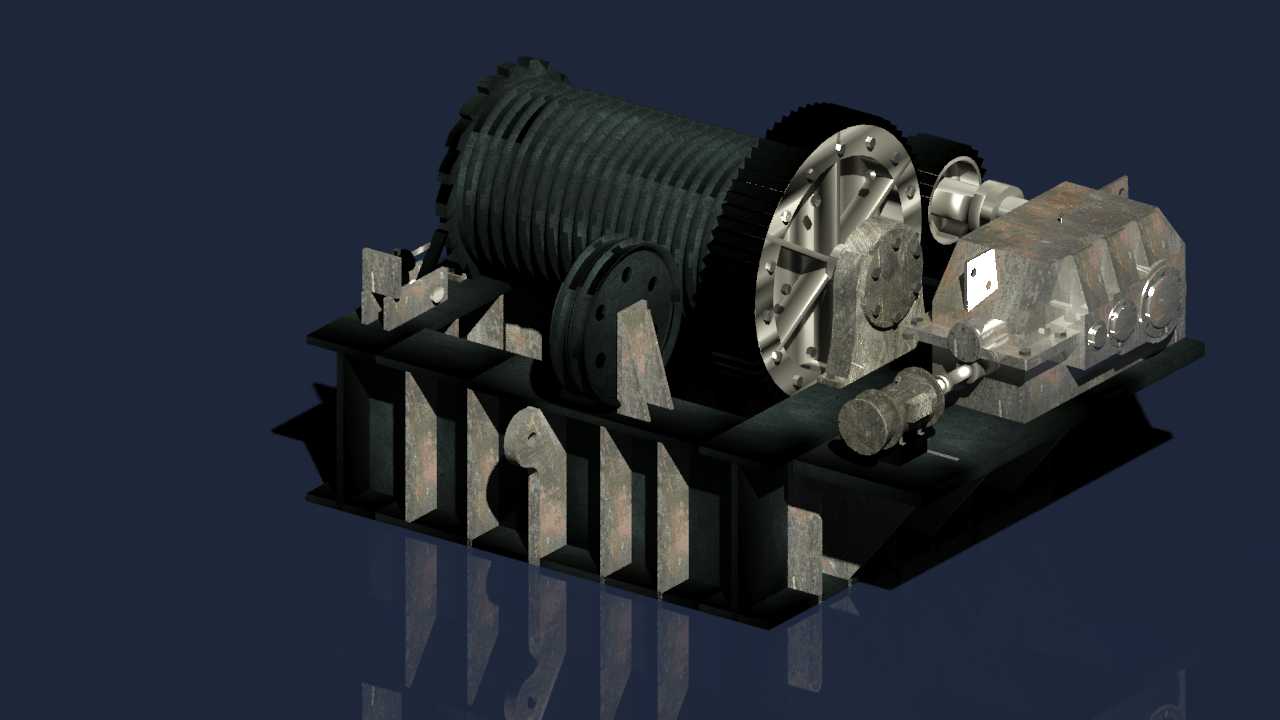

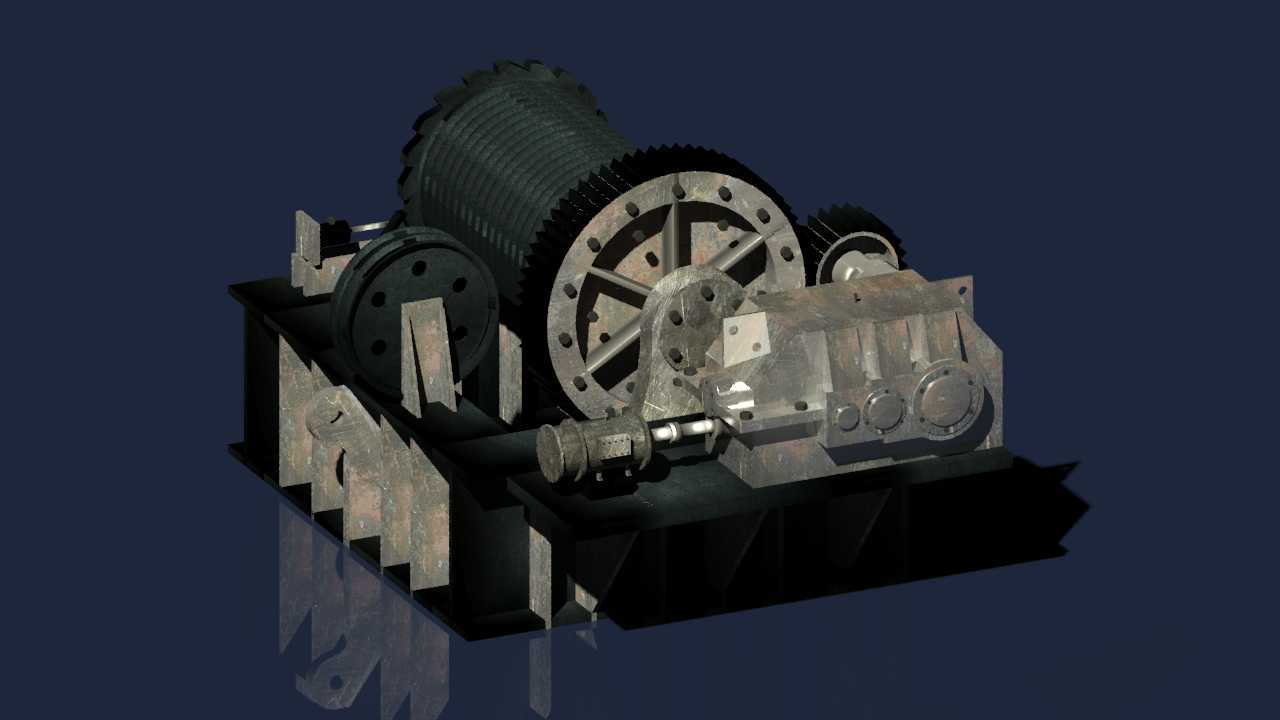

这款船用绞车的三维结构完整还原了干船坞作业场景下的重型起重牵引需求，区别于普通陆用卷扬设备，其整体机架采用加厚型钢焊接成型，底座预留的多组安装孔位可直接与船坞甲板的预埋地脚螺栓匹配，安装时需保证卷筒轴线与牵引方向的垂直度偏差不超过千分之三，避免排绳过程中出现跳绳、乱绳故障。设备核心的传动链采用大模数开式齿轮搭配硬齿面减速箱的组合，开式齿轮的齿面做了加厚耐磨处理，可适应船坞周边高盐雾、多粉尘的作业环境，减速箱的输出端与卷筒采用胀套连接，相比普通平键连接可承受更大的冲击载荷，在重载启动瞬间不会出现键槽剪切失效的问题。卷筒表面加工有规整的螺旋绳槽，绳槽的曲率半径匹配常用的28mm直径起重钢丝绳，多层缠绕时可自动引导钢丝绳有序排列，减少层间挤压造成的钢丝绳磨损，卷筒端部设置的挡绳板高度超出最外层钢丝绳直径的2.5倍，可防止高速收放绳时钢丝绳脱出卷筒。设备的制动系统同时配置了电磁抱闸与手动棘轮锁止机构，电磁抱闸可在断电瞬间自动锁止输出轴，防止重物下坠，手动棘轮机构则用于长时间悬停作业时的机械锁止，避免液压或电气系统泄压引发的安全风险。在实际干船坞作业中，这类绞车通常成组布置在船坞两侧，通过同步控制系统实现多台绞车的转速匹配，在船体分段移位、大型船用部件吊装就位的过程中，可保证各牵引点的速度差控制在允许范围内，避免分段结构因受力不均产生变形。设计过程中对机架的受力做了针对性的加强，在减速箱安装位、卷筒轴承座支撑位都增设了加强筋板，可承受额定载荷1.25倍的静载试验载荷，底座的安装面做了整体铣削加工，平面度误差控制在0.2mm以内，保证各传动部件的安装同轴度要求。设备的润滑点采用集中排布设计，日常维护时可快速完成开式齿轮、轴承位、减速箱的注油操作，适配船坞作业紧凑的维护时间窗口，外露的传动部件都设置了可拆卸的安全防护罩，既满足作业安全规范，也不会给日常检修造成过多阻碍。
