三吨级定制造型吊臂起重卷扬设备

项目分类:3D模型 发布时间:2021-08-23 ID:238753
  • 三吨级定制造型吊臂起重卷扬设备
  • 三吨级定制造型吊臂起重卷扬设备
  • 三吨级定制造型吊臂起重卷扬设备
  • 三吨级定制造型吊臂起重卷扬设备

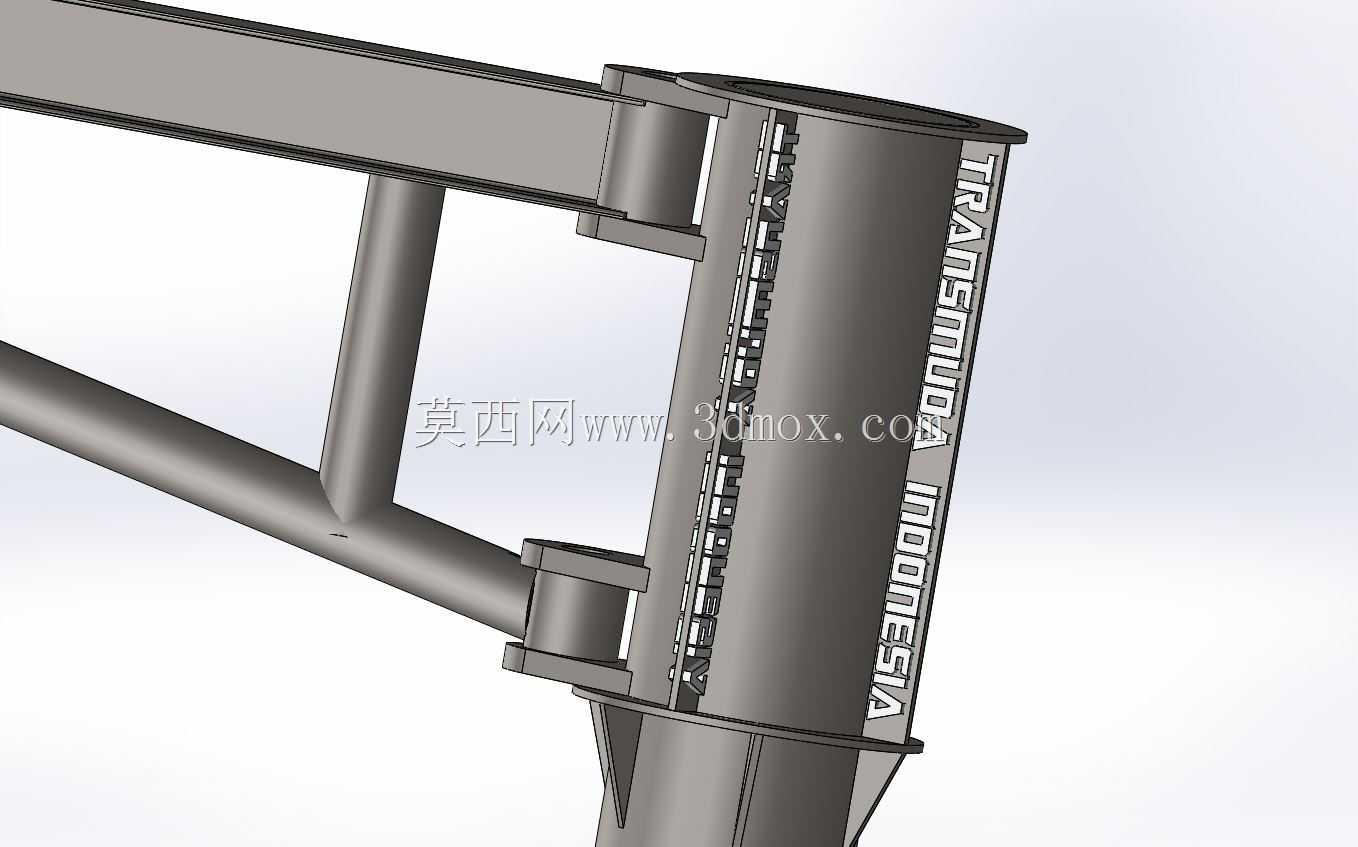

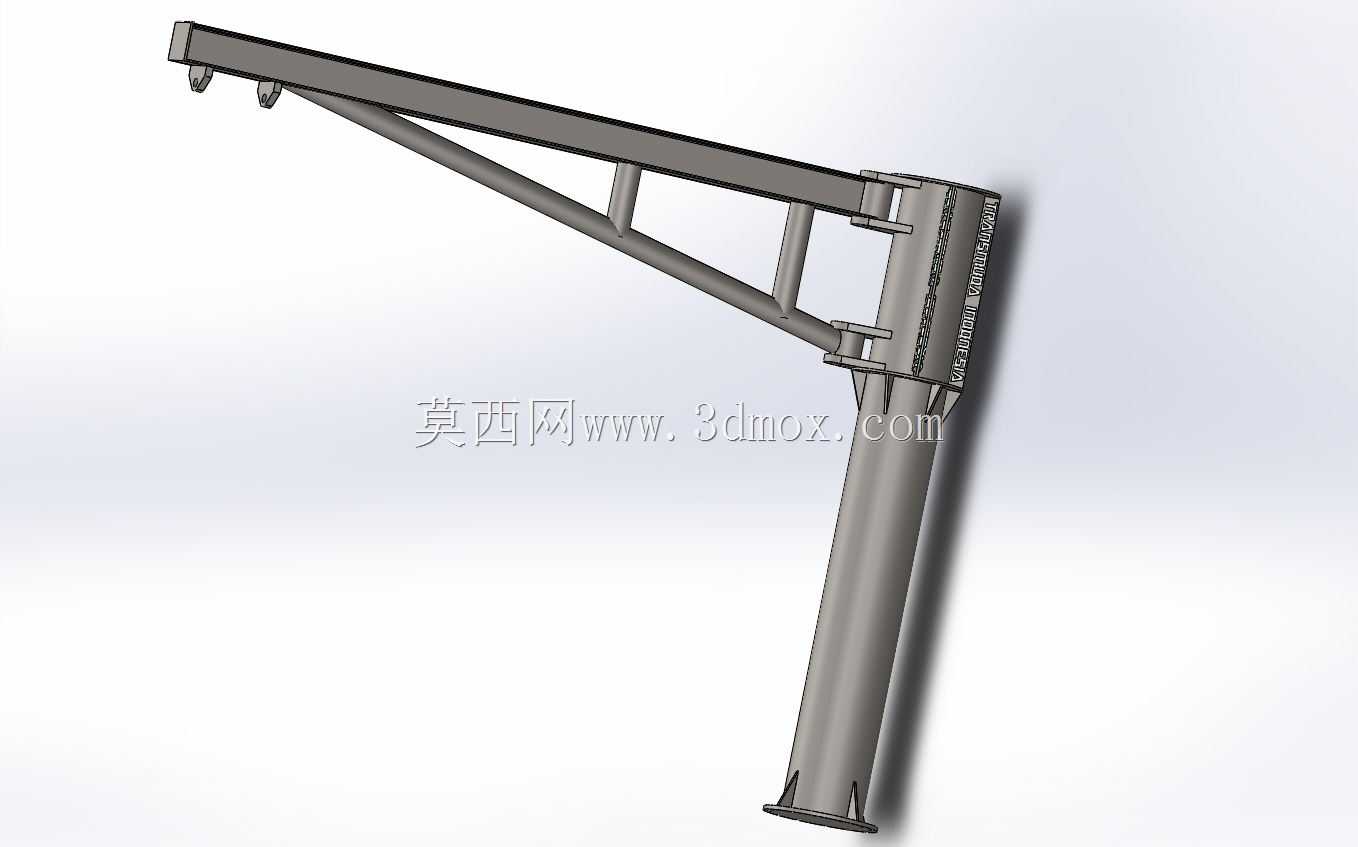

这款三吨级吊臂起重设备属于定制化卷扬类起重装置,核心应用集中在厂区固定工位的重型工件转运、中小型设备安装就位以及车间内定点物料吊装场景,在机械加工车间、设备维修工段、小型装配生产线中承担高频次的定点起重作业,区别于移动式起重设备,它依托固定基座完成安装,作业覆盖范围围绕立柱回转中心划定,适合工位固定、吊装路径重复度高的生产场景。从结构功能来看,设备的立柱作为核心承载部件,承担吊臂传递的全部弯矩与竖向载荷,内部集成的卷扬机构通过钢丝绳收放实现吊钩的升降动作,吊臂与立柱之间通过铰接支座连接,可围绕立柱完成水平方向的回转动作,铰接位置的加强筋板经过受力优化,能够抵消吊重作业时产生的侧向剪切力,避免连接位置出现应力集中导致的结构变形。吊臂采用桁架与箱型结合的结构形式,在保证整体抗弯强度的前提下尽可能降低自重,臂身的横向支撑杆件将长跨度臂架分割为多个受力单元,有效抑制吊重过程中臂体的下挠与侧向晃动,臂体末端设置的滑轮组用于改变钢丝绳走向,同时降低卷扬机构的牵引载荷。设计阶段首先需要明确安装边界条件,固定基座的预埋深度与连接螺栓规格必须匹配三吨额定载荷下的倾覆力矩,安装位置需要预留足够的回转空间,避开车间内的管线、梁柱等障碍物,臂架的水平作业半径与最大起升高度需要结合工位的实际吊装高度、最远转运距离来确定,不能盲目增加臂长导致额定起重量折减超出安全范围。立柱底部的连接法兰需要与基座预埋钢板精准配焊,法兰面的平面度公差需要控制在合理范围内,防止立柱安装后出现倾斜,导致臂架回转过程中载荷分布不均。卷扬机构的布置位置经过重心优化,尽可能靠近立柱回转中心,降低臂架根部的附加弯矩,钢丝绳的排布路径全程避开结构棱角,在与钢结构接触的位置设置导向衬套,减少钢丝绳的磨损。整个结构的受力路径清晰,吊重载荷通过吊钩、钢丝绳传递到臂架,再经臂架铰接点传递到立柱,最终由底部基座传导至地面,每个受力节点的板材厚度、焊缝规格都需要按照额定载荷的一点二五倍做强度校核,确保在满负载作业时结构形变处于允许范围内。这类设备的选型与建模过程中,需要重点关注回转间隙、臂架挠度以及制动可靠性,三维建模时需要提前校验各运动部件的干涉情况,模拟臂架在最大幅度、最大起升高度下的运动边界,避免实际安装后出现动作卡顿或者作业范围达不到设计要求的问题,同时还要兼顾日常维护的操作空间,为卷扬机构、润滑点、制动部件预留足够的检修位置,减少后期运维的拆装难度。
