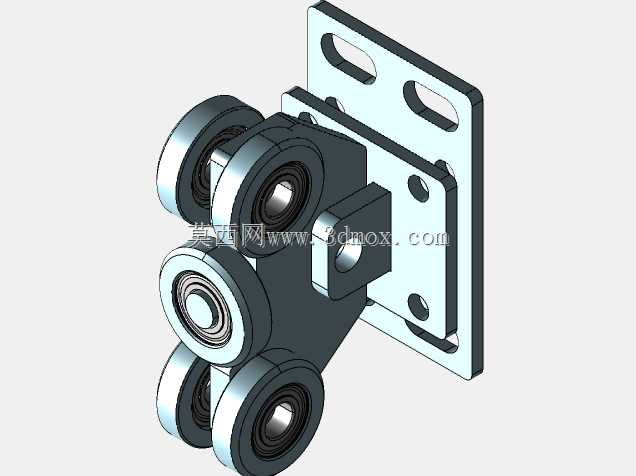

滑动闸门多轮组支撑导向滚轮组件

这套支撑辊组件是滑动闸门系统里的核心导向承重部件，主要应用在工业厂区平移闸门、仓储重型滑动门、物流通道隔断闸门这类需要沿固定轨道做直线往复滑移的场景中，日常运行时既要承担闸门自身的全部竖向载荷，还要抵消闸门启闭过程中产生的侧向偏移力，避免门体在滑动时出现卡滞、脱轨、运行晃动的问题。从结构设计来看，组件采用了多滚轮错层排布的方案，上下共布置六组带内置轴承的滚轮，每两个滚轮为一组卡在轨道的上下翼缘位置，相比传统单轮或双轮支撑结构，这种排布方式能把接触应力分散到更多接触点上，单轮承受的径向载荷大幅降低，即使是大尺寸、大重量的重型闸门，也能保证长期运行后滚轮不会出现局部压溃、磨损过快的问题。安装端采用带长圆孔的立式安装板设计，长圆孔的排布方向同时覆盖了竖向和水平向的调节余量，现场安装时不需要对安装孔位做二次配钻加工，就能根据轨道的实际安装偏差调整整个组件的固定位置，补偿土建施工或者轨道安装带来的尺寸误差，降低现场安装的调试难度。设计时充分考虑了运行过程中的受力特性，滚轮的安装支座采用一体化的弯折成型结构，支座上的滚轮销轴孔做了同轴度公差约束，保证每组滚轮的转动轴线保持平行，避免滚轮在轨道上出现边滚边滑的异常磨损情况；滚轮外圈采用圆弧面轮廓设计，和轨道接触面形成线接触状态，即使轨道存在轻微的直线度偏差，也能保证滚轮和轨道始终保持有效接触，不会出现局部应力集中的问题。安装边界方面，立式安装板的厚度根据承载等级做了匹配选型，板上的四个固定孔位间距适配常规重型闸门的侧边型材安装尺寸，组件整体的外伸长度控制在合理范围内，不会因为外伸量过大导致支座承受额外的弯矩载荷，同时滚轮组的排布间距经过计算，保证闸门在启闭到极限位置时，最外侧的滚轮依然不会脱离轨道的有效支撑范围，避免门体出现倾翻风险。实际选型应用时，可根据闸门的总重量、运行频率匹配对应规格的轴承和滚轮尺寸，这套结构的设计冗余量充足，能适应户外粉尘、轻微潮湿的复杂工况，日常维护只需要定期对滚轮轴承补充润滑脂即可，不需要频繁拆解更换部件，能有效降低滑动闸门的全生命周期运维成本。
