带耳轴水泥磨机筒体外壳结构设计

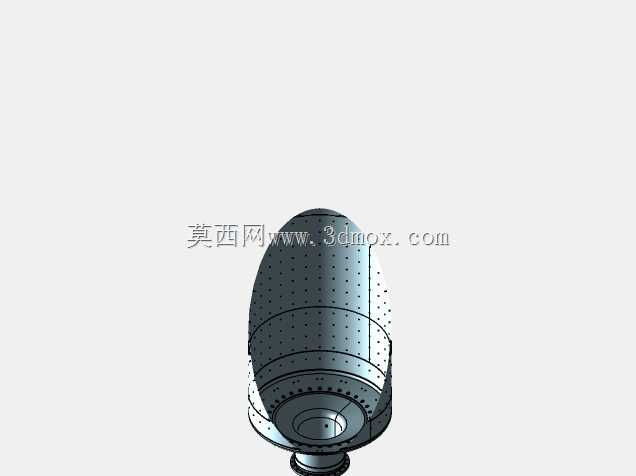

　　在建材生产的粉磨工序里，水泥磨机是核心的物料粉磨载体，承担着将水泥熟料、混合材等原料研磨至规定细度的关键作用，而磨机外壳作为整台设备的承压、承载主体结构，其设计合理性直接决定整台磨机的运行稳定性与服役寿命。本次设计的带耳轴水泥磨机外壳，采用分段式筒体加端侧耳轴的整体结构，区别于传统滑履支撑的磨机壳体，耳轴式支撑结构更适配中等规格磨机的安装场景，能在满足承载能力的前提下降低基础施工的复杂度，减少现场安装时的找正工作量。

　　从实际应用场景来看，这类带耳轴的磨机外壳多用于中小产能的水泥粉磨站、矿渣微粉生产车间，也可适配冶金、化工领域的矿石粉磨工序，壳体内部需要配合衬板、隔仓板、研磨体填充腔完成结构适配，外壳的筒壁上预留了衬板安装的螺栓孔位，孔位排布沿筒体周向、轴向均匀分布，孔位同轴度公差控制在合理范围内，避免后期安装衬板时出现螺栓无法穿入、衬板贴合不严的问题。耳轴部分与筒体端段采用过渡段焊接连接，过渡段做了变壁厚处理，从耳轴的实心支撑段到筒体的薄壁段平滑过渡，避免应力集中在焊接接缝位置，长期承受回转交变载荷时不会出现焊缝开裂的问题。

　　设计过程中首先考虑的是壳体的回转同轴度，整段壳体的两端耳轴同轴度是核心控制指标，因为磨机运行时转速虽然不高，但整体重量大，筒体内装填的研磨体和物料总重可达数十吨，若同轴度偏差过大，运行时会产生周期性的径向跳动，轻则导致主轴承温升过快、润滑失效，重则引发基础螺栓松动、设备振动超标。因此在建模阶段就将耳轴的安装基准面与筒体中心轴线做了严格的约束绑定，筒体分段处的连接法兰端面与轴线的垂直度也做了对应公差设置，方便工厂加工时以耳轴轴颈为统一基准完成各段筒体的组焊加工。

　　从安装边界来看，两端耳轴的轴颈尺寸是与主轴承座直接配合的关键尺寸，设计时预留了轴承安装的定位台阶，轴颈表面粗糙度要求满足滑动轴承或滚动轴承的配合标准，耳轴端部预留了传动接管的安装接口，可与进料装置、出料装置的密封结构配合，避免运行时出现漏料、漏风的问题。筒体上的人孔结构设置在筒体中段位置，人孔盖的安装座与筒壁做了加强筋补强，避免开设人孔后筒体局部刚度下降，运行时出现局部变形。筒壁外侧的加强环沿轴向间隔排布，加强环的截面尺寸根据筒体的跨度计算确定，能够有效提升筒体的整体刚度，减少筒体在自重和物料载荷下的径向变形量，保证内部衬板的贴合度，避免衬板因筒体变形出现断裂、脱落的问题。

　　在功能特性上，该外壳结构整体为焊接式回转壳体，各段筒体的壁厚根据受力位置不同做了差异化设计，靠近进料端、出料端的筒体段因为受物料冲击、研磨体磨损更严重，壁厚比中段筒体适当加厚，耳轴与筒体连接的过渡段采用厚壁卷板制作，能够承受耳轴传递的支撑反力与扭矩。壳体上的所有开孔位置都做了翻边或者补强圈补强，避免开孔造成的应力集中，螺栓孔的位置都避开了筒体的环向、轴向焊缝，保证焊接接缝的完整性，减少后期无损检测的工作量。实际建模时充分考虑了工厂的加工工艺性，所有焊接坡口都做了标准化设置，分段筒体的长度符合卷板设备、运输车辆的尺寸限制，不需要在现场进行额外的卷板作业，只需要完成分段筒体的现场组焊即可，大幅降低现场施工的难度。

　　从结构细节来看，耳轴内部设计了通孔，既可以作为进料、出料的通道，也可以预留冷却水通路的安装空间，针对部分需要降温的粉磨工况，可直接通过耳轴内的通路向筒体内通入冷却介质，不需要额外在筒体上开孔加装管路。筒体两端的端盖部分与筒体采用等强度焊接连接，端盖上预留了隔仓板、出料篦板的安装螺栓孔，孔位排布与常规磨机的内部配件通用，用户在后期更换易损件时可以直接选用标准配件，不需要单独定制，降低设备的运维成本。整体结构在建模时完成了质量属性的测算，重心位置与筒体回转轴线基本重合，减少设备运行时的不平衡载荷，降低主轴承的额外受力，延长主轴承的更换周期。
