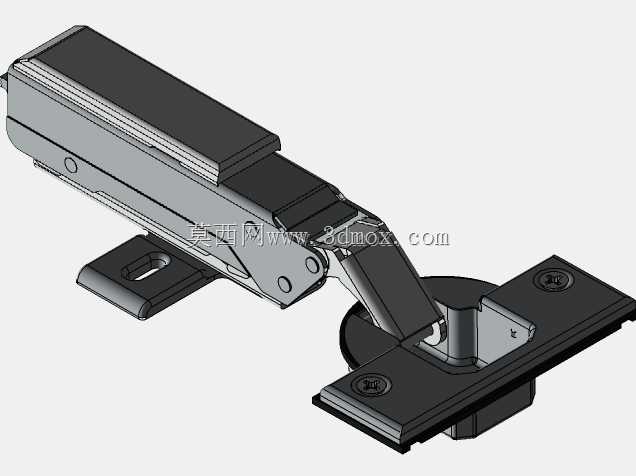

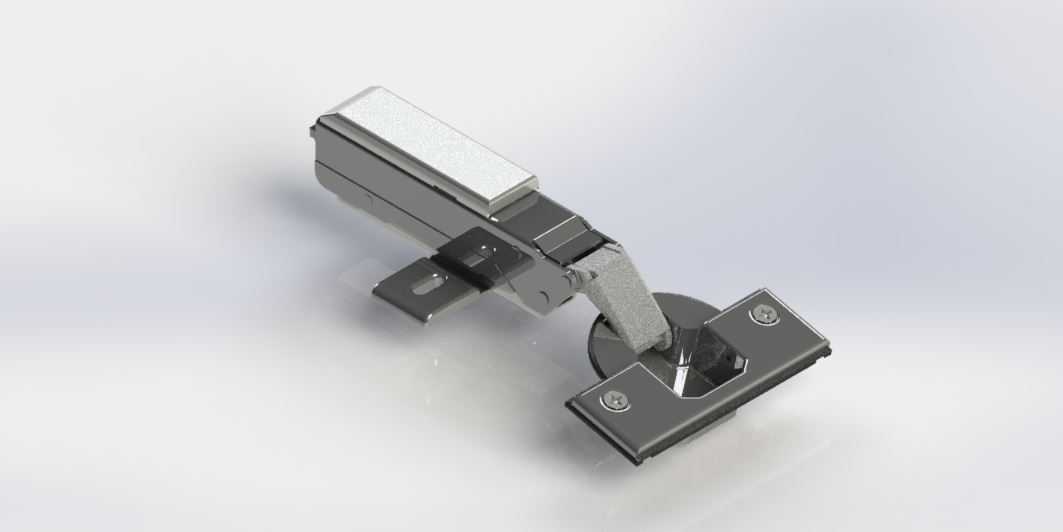

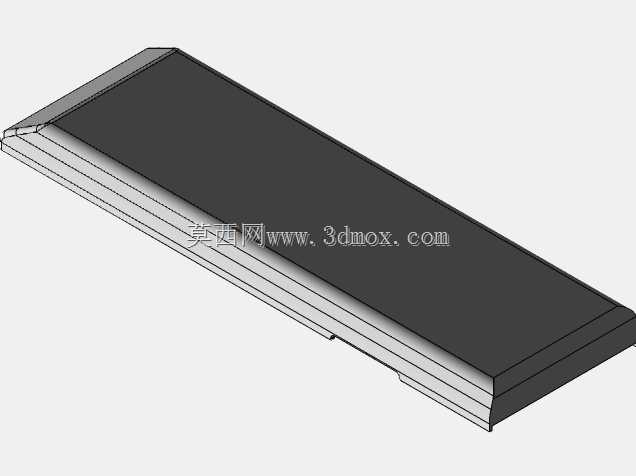

欧式110度橱柜阻尼铰链结构设计

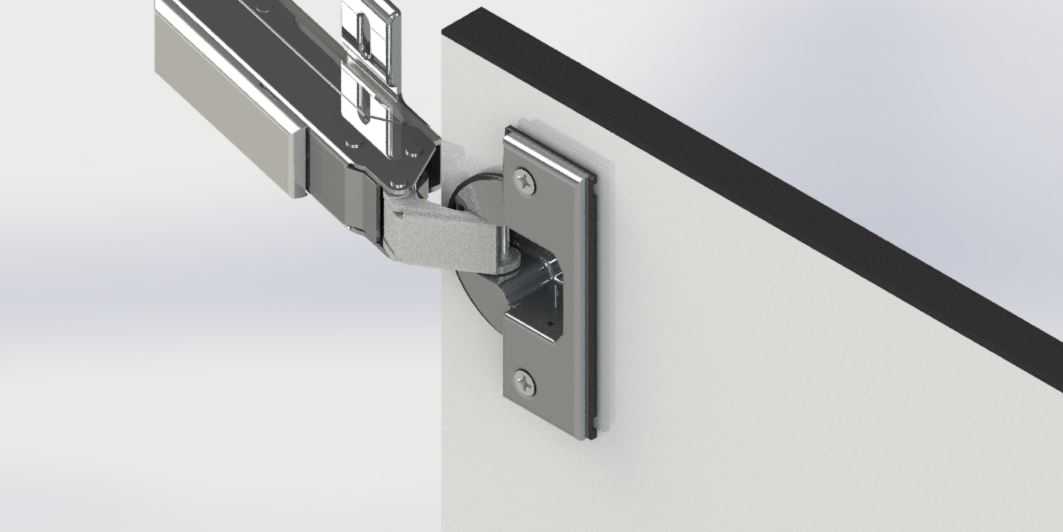

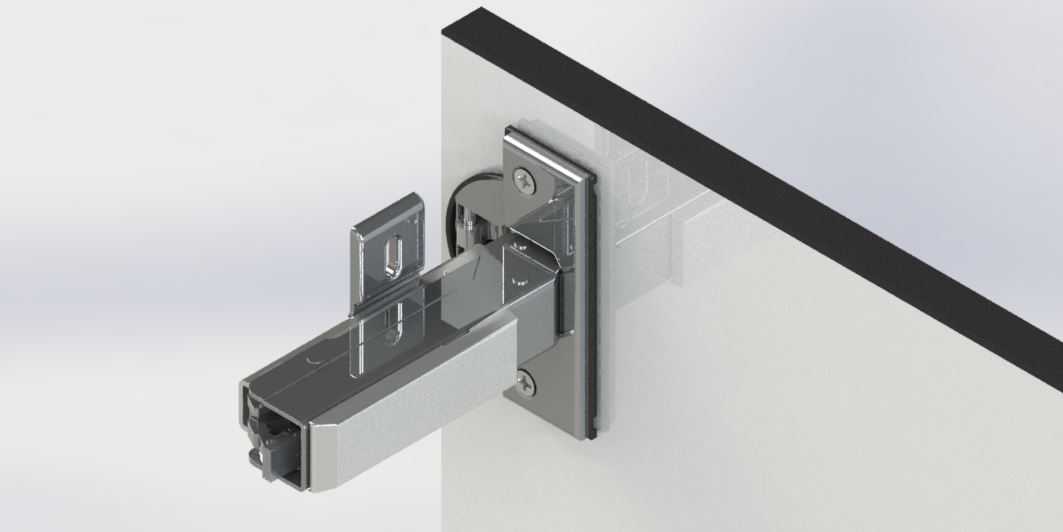

做家具结构设计快十二年，经手的柜门连接件方案不下百种，这款110度开启角度的欧式铰链，是近年定制橱柜领域适配性极强的一款连接件，很多做整柜出口的客户都会指定选同结构的款型。先从实际安装场景说，它主要适配16-22mm厚度的常规橱柜门板，不管是颗粒板、多层实木板还是密度板贴皮的柜门，只要提前按定位参数开好杯孔，就能完成快装，不需要额外做复杂的预埋件处理，现场安装的容错率很高。

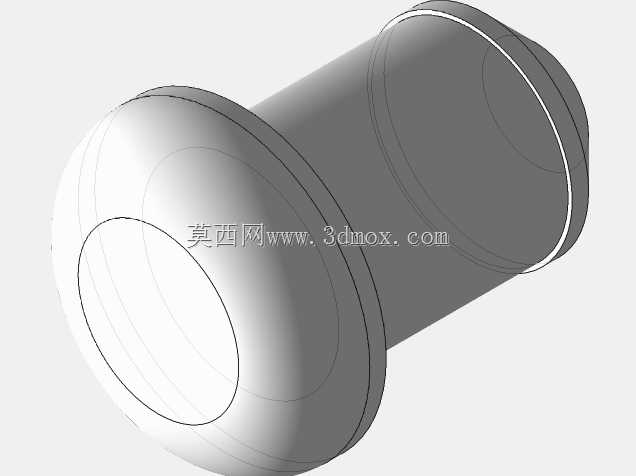

从功能特性上看，它的开启角度锁定在110度，这个角度是经过大量使用场景验证的——常规地柜深度在600mm左右，柜门打开到110度时，门板边缘刚好不会碰到相邻柜体的侧板，同时站在柜前取放内层锅具、储物盒的时候，不会被门板挡住操作空间，也不会因为开角过大导致门板磕碰旁边的拉篮或者墙面阳角。铰链自带的阻尼缓冲结构，是藏在主体臂腔内部的，不是后期外挂的阻尼棒，关门到最后15度左右的时候会自动介入缓降，哪怕用力甩柜门，也不会出现哐当的碰撞声，长期使用也不会因为反复冲击导致门板螺丝松动。

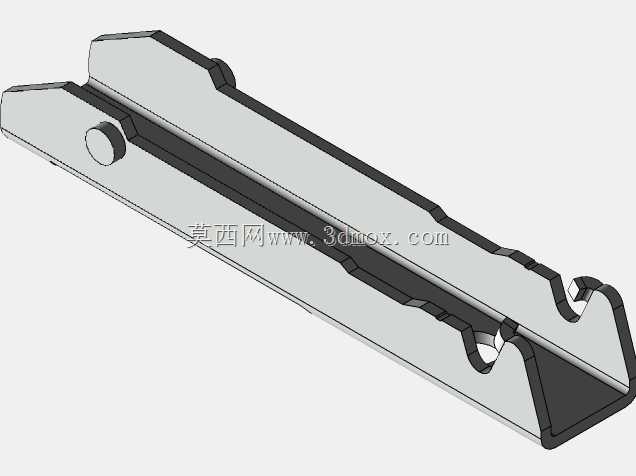

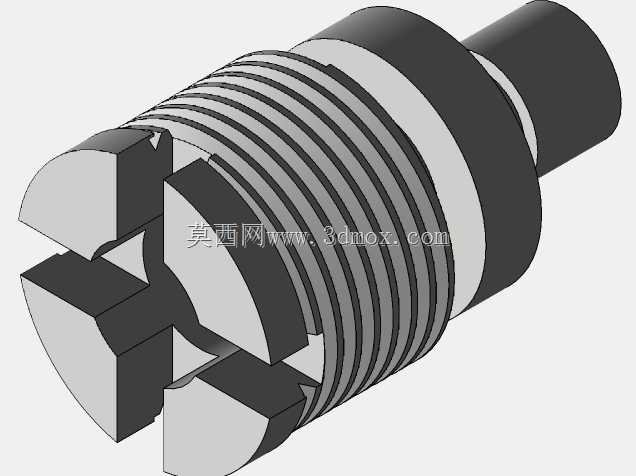

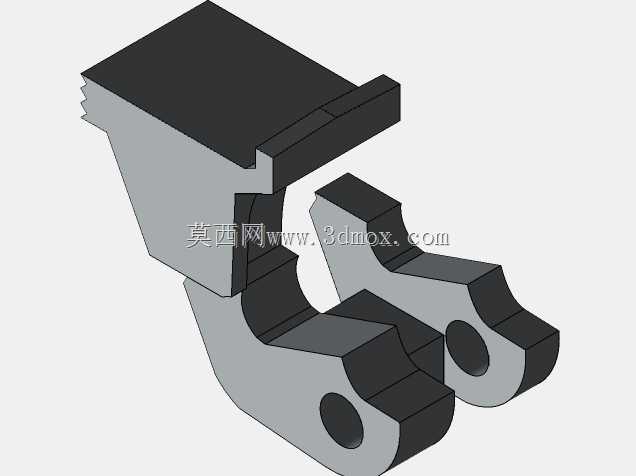

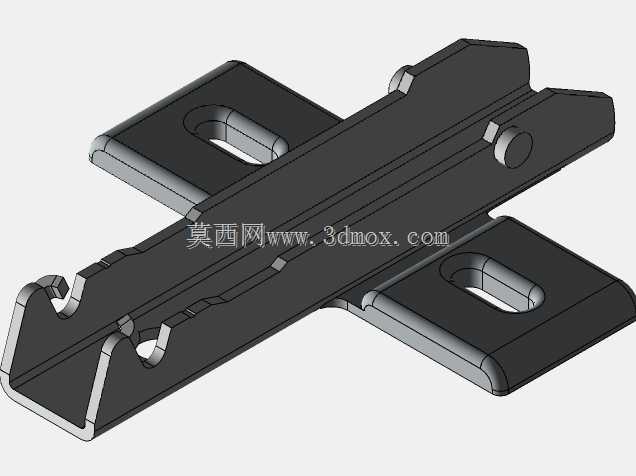

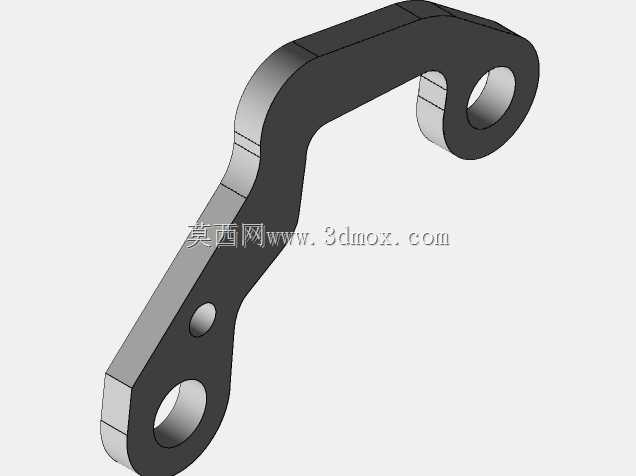

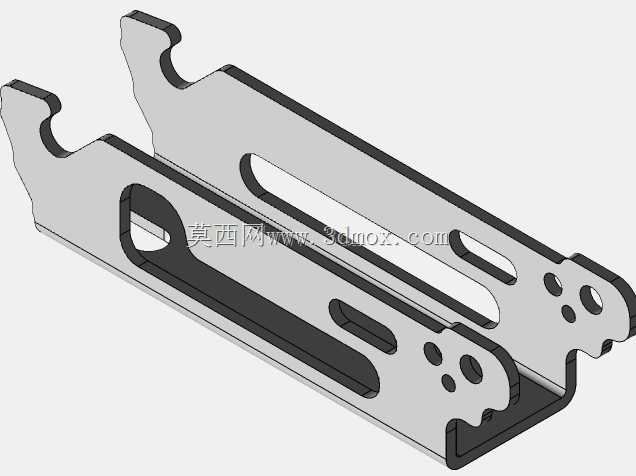

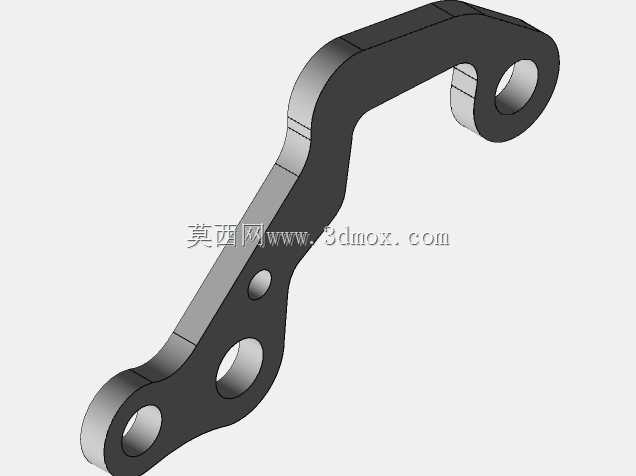

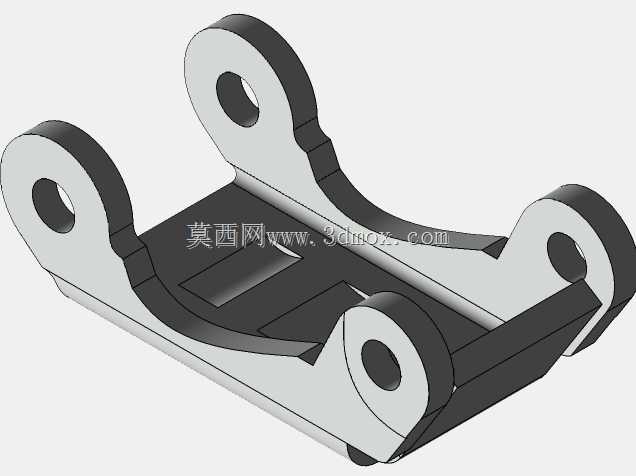

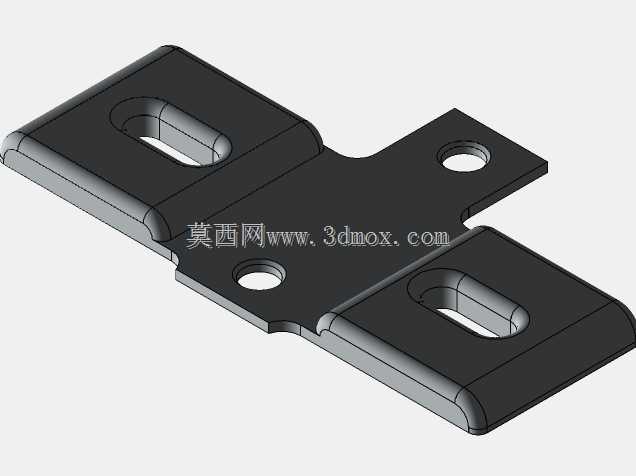

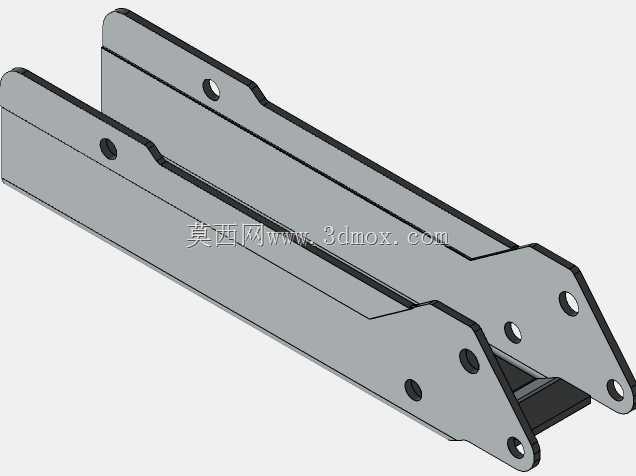

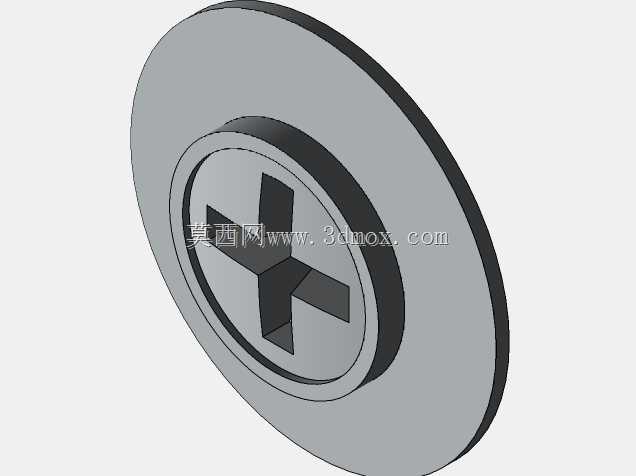

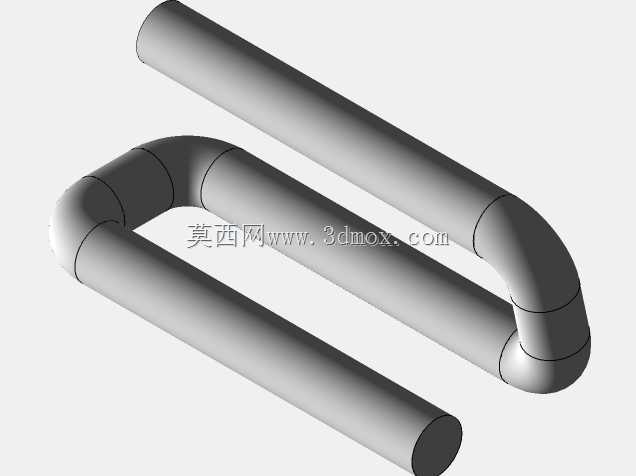

设计思路上，这款铰链采用的是常见的四连杆运动结构，但是在连杆的铰接点做了间隙优化，每一个转动副的配合公差控制在0.02mm以内，既保证开合的时候没有松垮的晃量，又不会因为公差过小导致开合卡涩。底座部分采用的是滑入式快装结构，和铰臂之间可以通过尾部的调节螺丝实现三维微调：前后调节范围大概在3mm，上下调节范围在2mm，左右也有2mm的调节余量，安装的时候哪怕柜体板或者门板的开孔有小误差，都可以通过调节螺丝对齐门缝，不需要重新拧下底座打孔，这一点对现场安装的师傅来说非常友好，能省至少三分之一的调试时间。

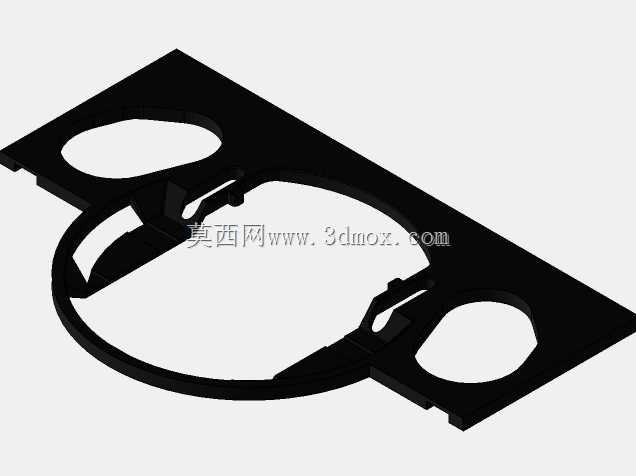

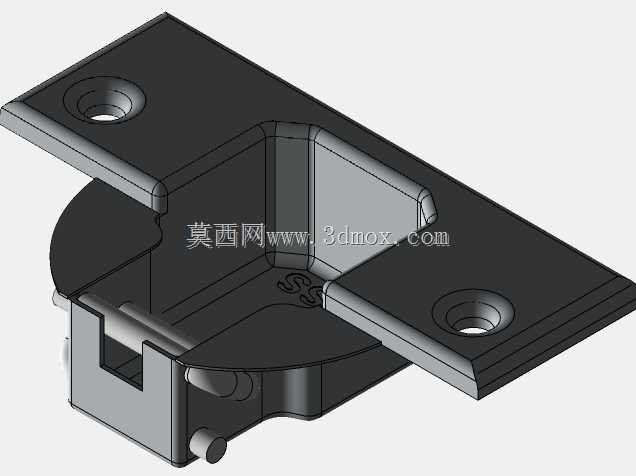

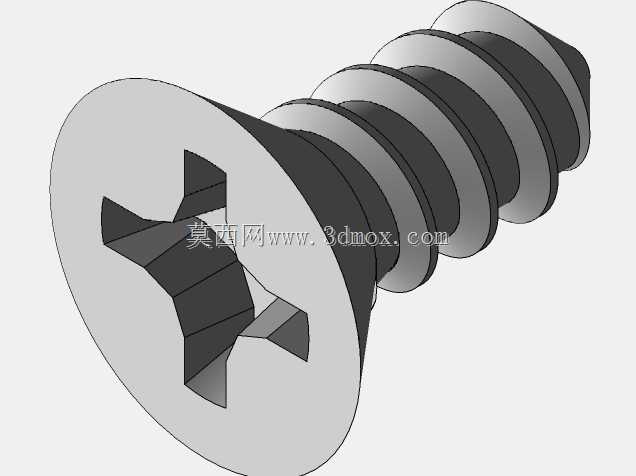

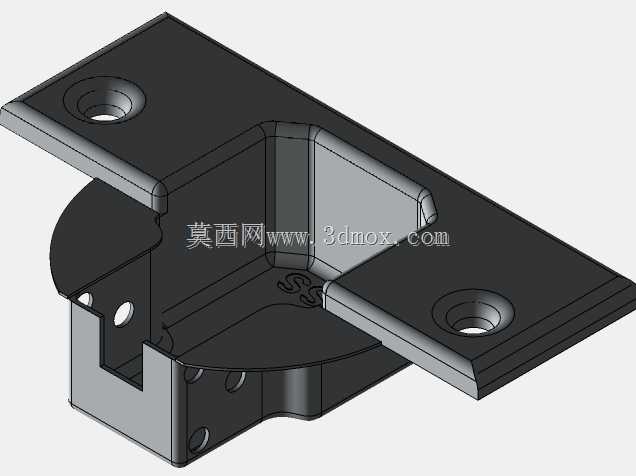

再说到安装边界的尺寸参数，它的铰杯直径是常规的35mm，铰杯嵌入门板的深度是11.5mm，所以要求门板的最小厚度不能低于14mm，不然铰杯会打穿门板背面。底座固定在柜体侧板上的时候，两个安装螺丝的孔距是32mm，刚好符合家具五金的32mm系统标准，和市面上多数排钻的打孔位完全匹配，批量生产的时候不需要额外调整排钻的钻头位置，生产效率很高。铰臂的覆盖距离设计也做了细分，全盖款可以覆盖18mm厚度的侧板，半盖款覆盖9mm，内嵌款可以做到门板和侧板外表面齐平，不管是哪种柜体结构，都能选到对应的款型。

实际使用中，这款铰链的承重表现也很扎实，单只铰链的静态承重可以达到8kg，常规高度700mm以内的橱柜门，装两只就完全足够，要是门板高度超过1米、重量超过12kg，加装第三只铰链在中间位置，就能保证长期使用不下垂。所有外露的金属部件都做了镀镍处理，厨房里面常年有油烟、潮气，也不容易生锈或者镀层脱落，清洁的时候用湿抹布直接擦就行，不会留水渍印。很多人做建模的时候容易忽略铰接点的运动轨迹，要是四连杆的尺寸配合不对，模拟开合的时候就会出现门板和侧板干涉的问题，这款结构的轨迹曲线是经过反复迭代的，整个开合过程中，门板和柜体之间始终保持2mm以上的安全间隙，不会出现磨边的情况。
