多规格带吊柜工业作业操作台设计

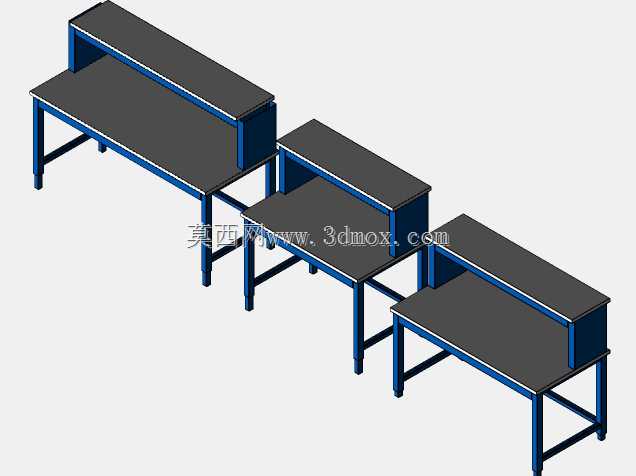

这类带吊柜的作业操作台，在电子装配、实验室试样制备、小型零部件检修、职教实训工位场景中应用十分广泛，不同于常规简易工作台，上部集成的吊柜结构可将常用工具、作业指导文件、小型检测量具就近收纳，避免作业面杂乱堆积，减少操作人员转身取放物料的无效动作，提升单工位作业效率。设计阶段首先考虑了不同作业空间的适配需求，设置了4英尺、5英尺、6英尺三种长度规格，对应公制尺寸约1220mm、1524mm、1829mm，宽度统一采用750mm的常规作业深度，既满足单人双侧操作的伸展空间，也不会占用过多车间或实验室的通道面积，台架底部配置可调脚杯，可在±15mm范围内调节高度，适配地面不平整的安装场景，保证台面始终处于水平状态，避免精密操作时工件滑动。

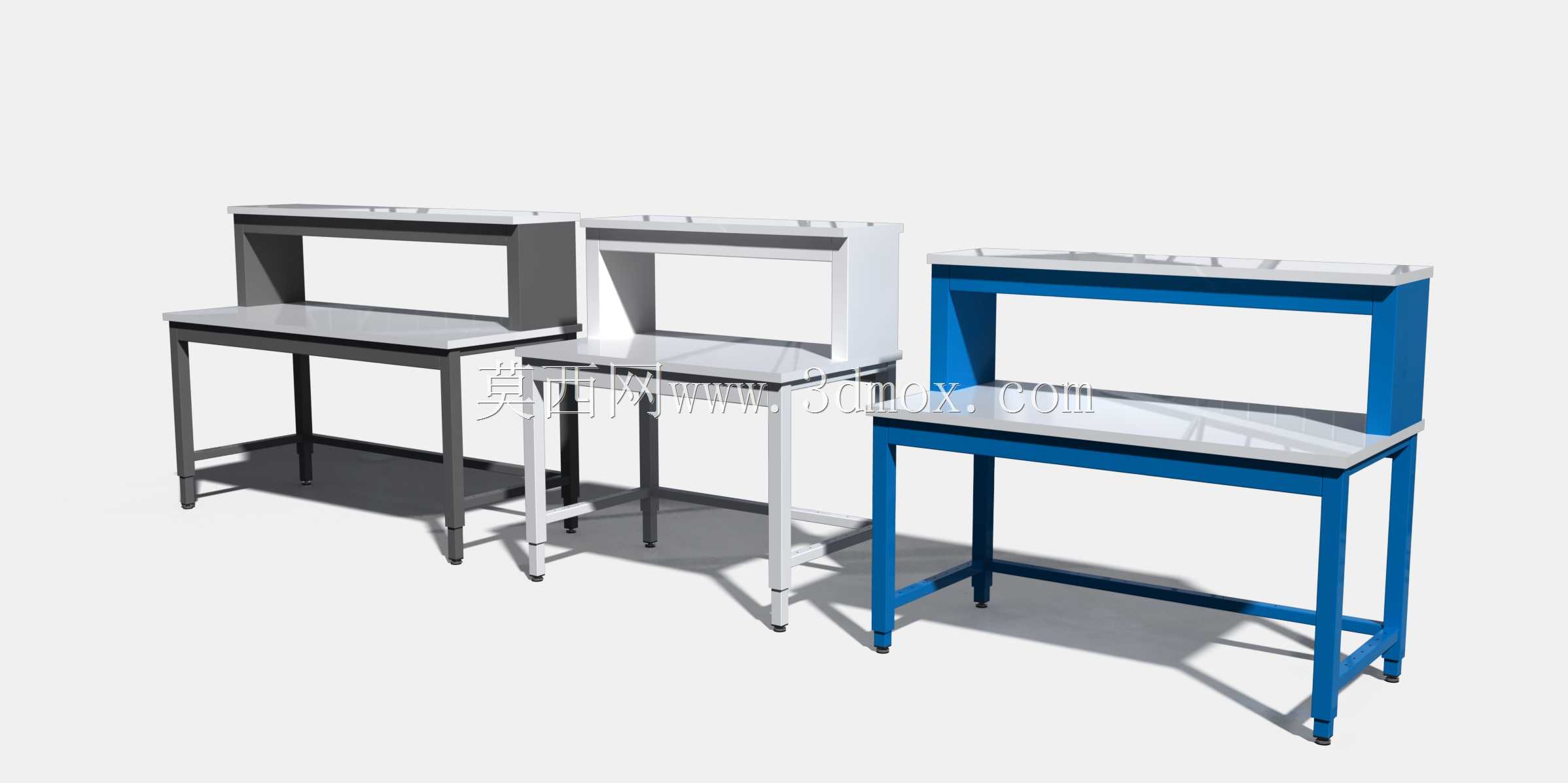

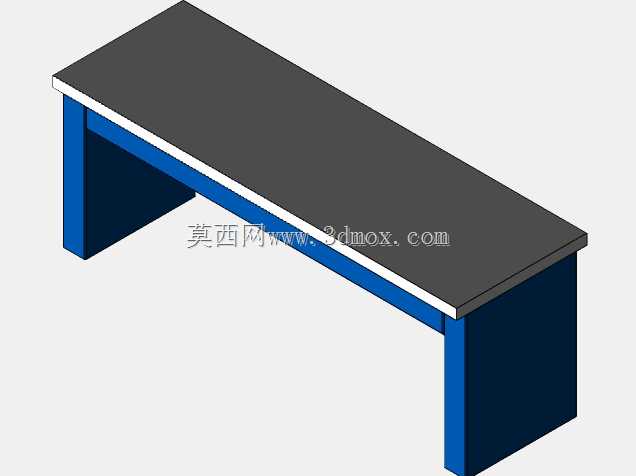

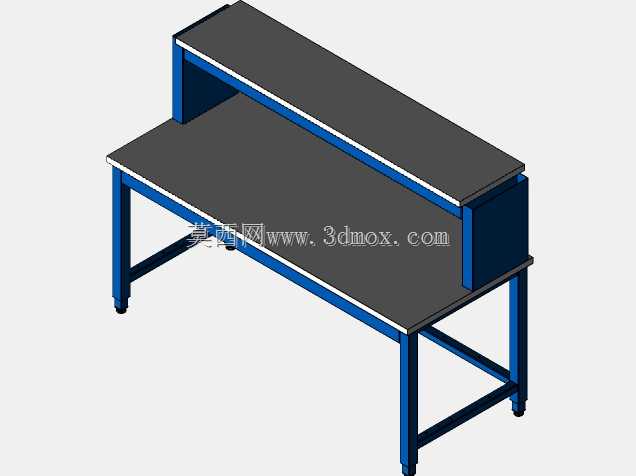

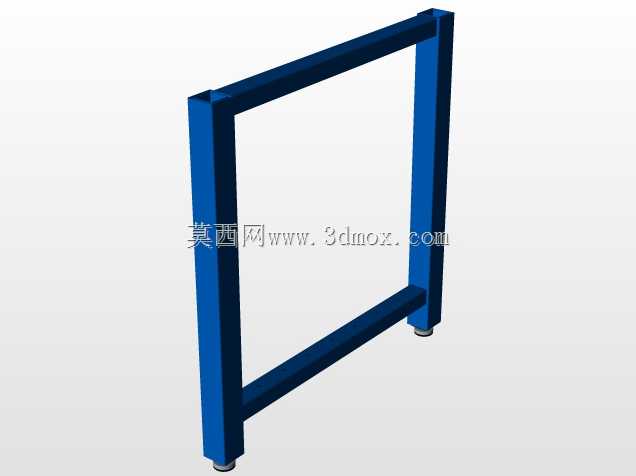

整体框架采用方管焊接结构，主支撑腿选用40*40*2mm的冷轧方管，横向连接杆采用30*30*1.5mm方管做拉结，焊接后整体做磷化除锈处理再做表面喷塑，设置了深蓝、深灰、白色三种喷塑配色，可匹配不同车间的整体视觉规划，吊柜部分采用1.2mm冷轧钢板折弯成型，内部设置一层可调层板，可根据存放物品的高度调整层板间距，吊柜下部预留的开放式空间可安装照明灯具、电源插座组，为作业面提供局部照明与设备取电接口，无需额外布设桌面明线。台面选用15mm厚的高密度防火板基材，表面粘贴2mm厚的防静电胶皮，边缘做圆弧封边处理，既耐常规酸碱试剂的轻微腐蚀，也能满足电子类作业的防静电要求，台面承重可达到均布载荷300kg，满足常规小型工件装配、检测的承重需求。

建模过程中对焊接节点、脚杯安装孔位、吊柜与台架的连接螺栓孔都做了精确还原，三种长度规格采用参数化设计思路，修改长度参数时框架杆件、吊柜尺寸、台面尺寸可同步更新，减少重复建模工作量，安装边界方面，单台工作台后侧需预留至少100mm的间隙用于布设电源管线，相邻工作台并排安装时间距控制在50mm即可，底部脚杯调节至最高位置时整体高度为850mm，最低位置为835mm，吊柜顶部距离地面高度为1550mm，不会与常规车间的低位照明、风管管线产生干涉。三种配色方案可单独导出对应配置的模型，方便设计人员快速匹配不同场景的布局方案，台架底部的横撑位置特意抬高至距离地面150mm，既保证框架整体刚性，也方便清洁人员清理工位下方的杂物，不会出现卫生死角。
