起重吊装用合金钢吊钩挂具结构设计

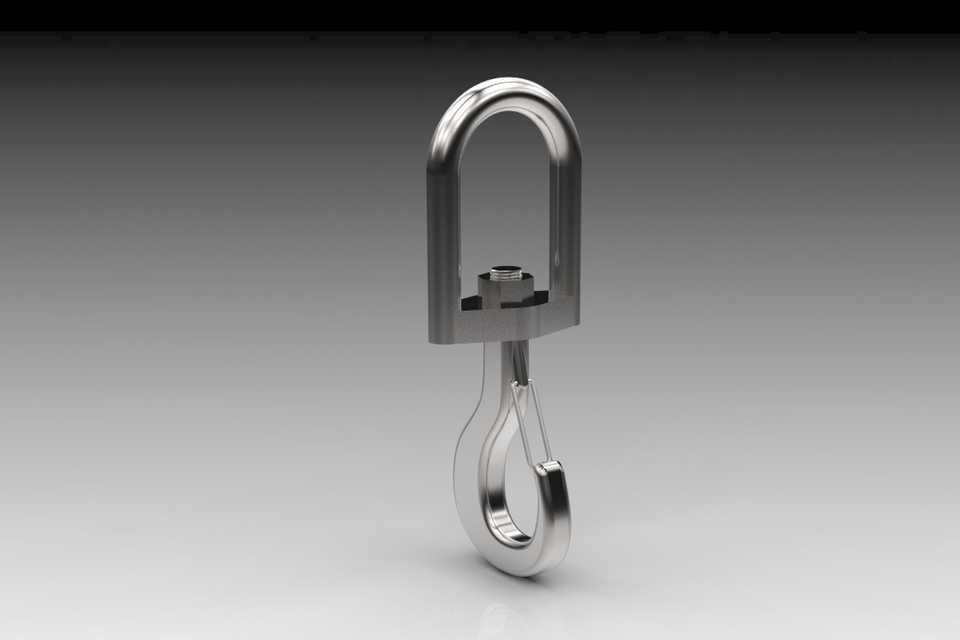

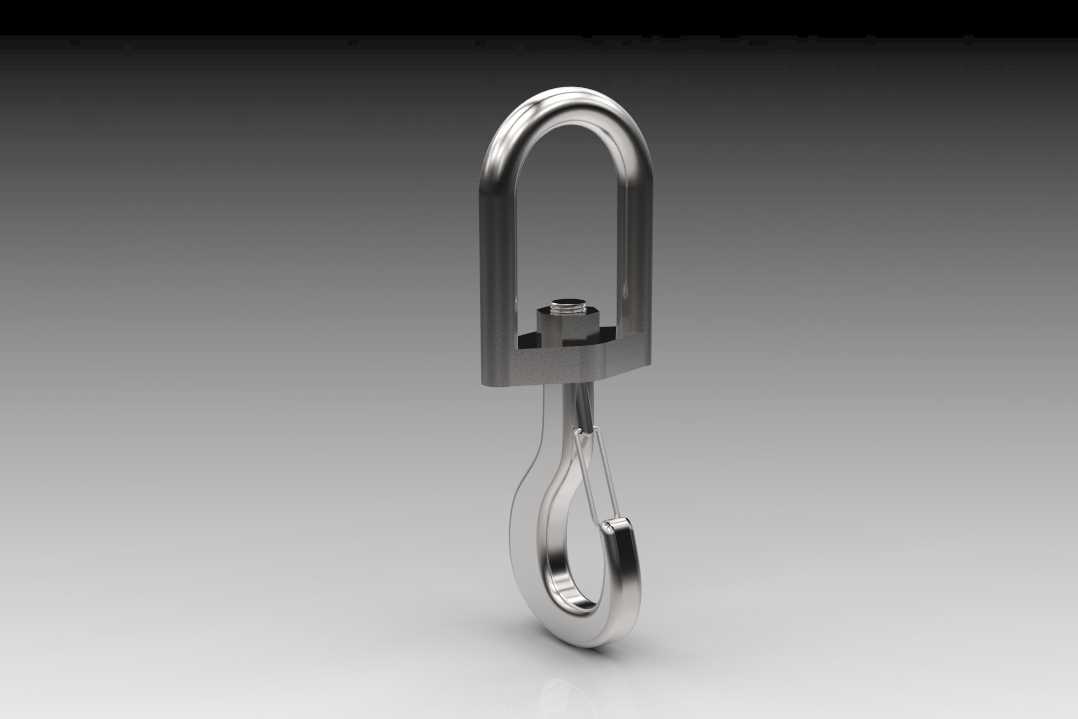

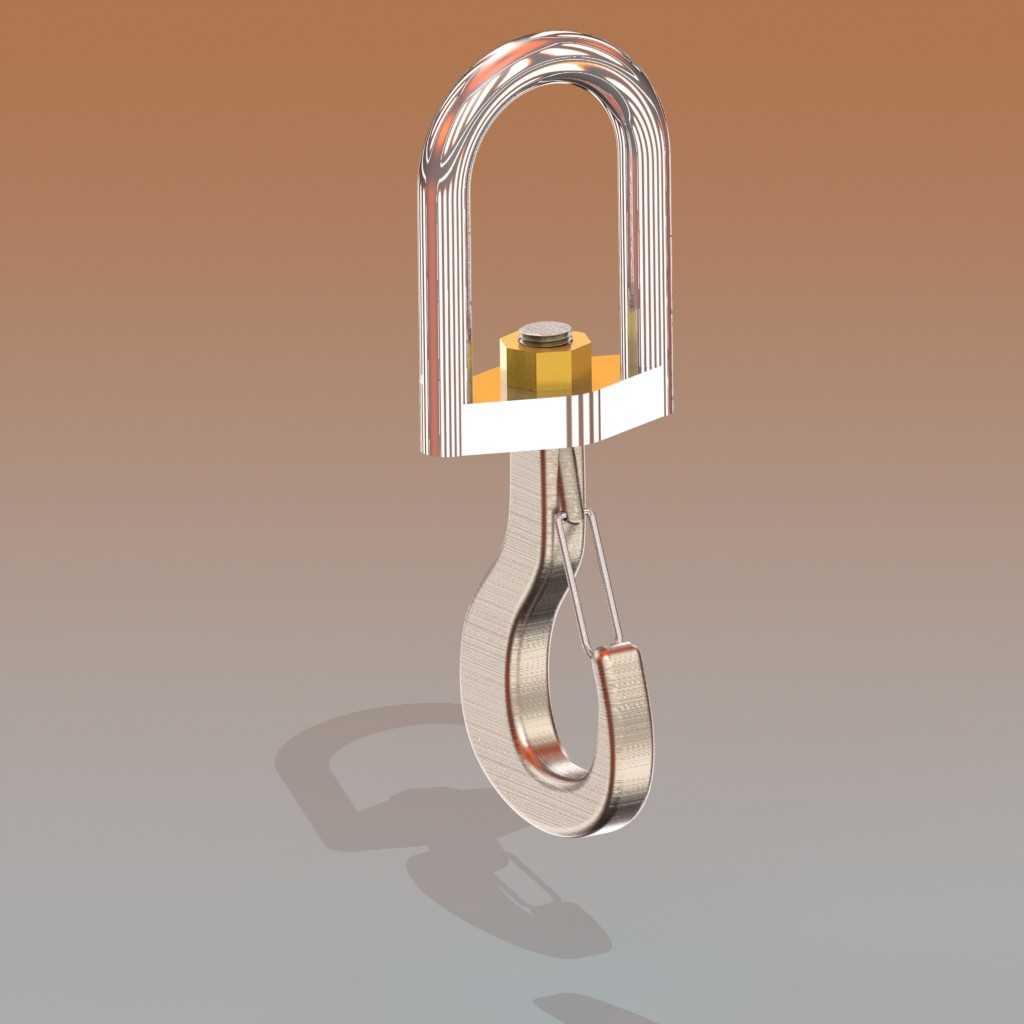

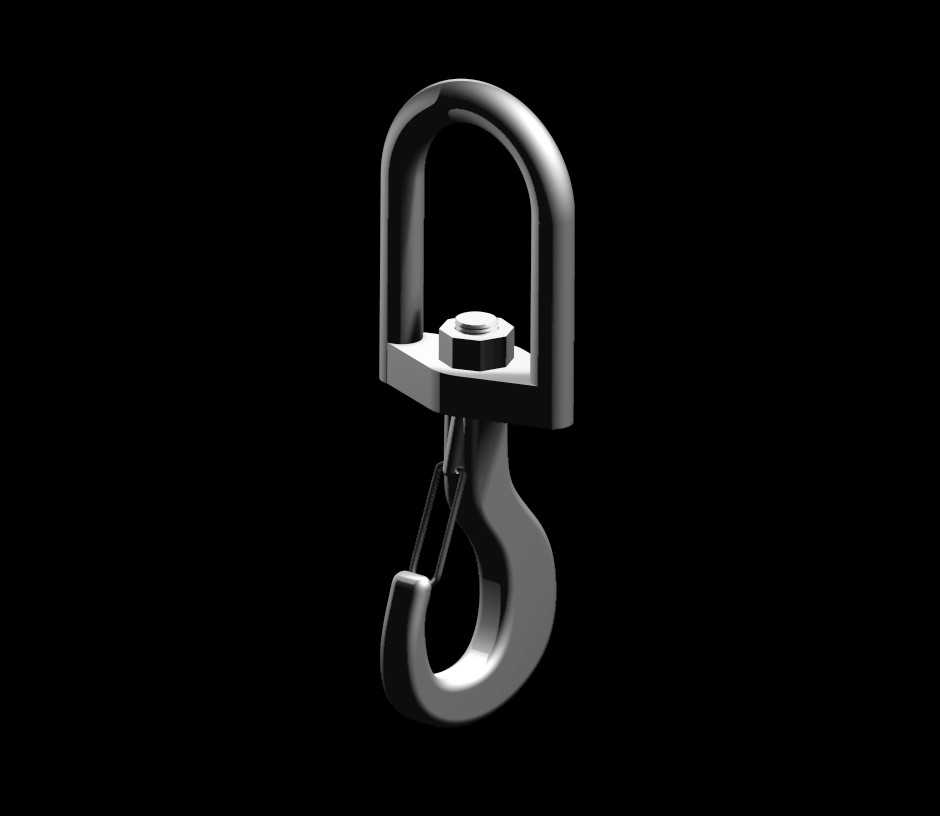

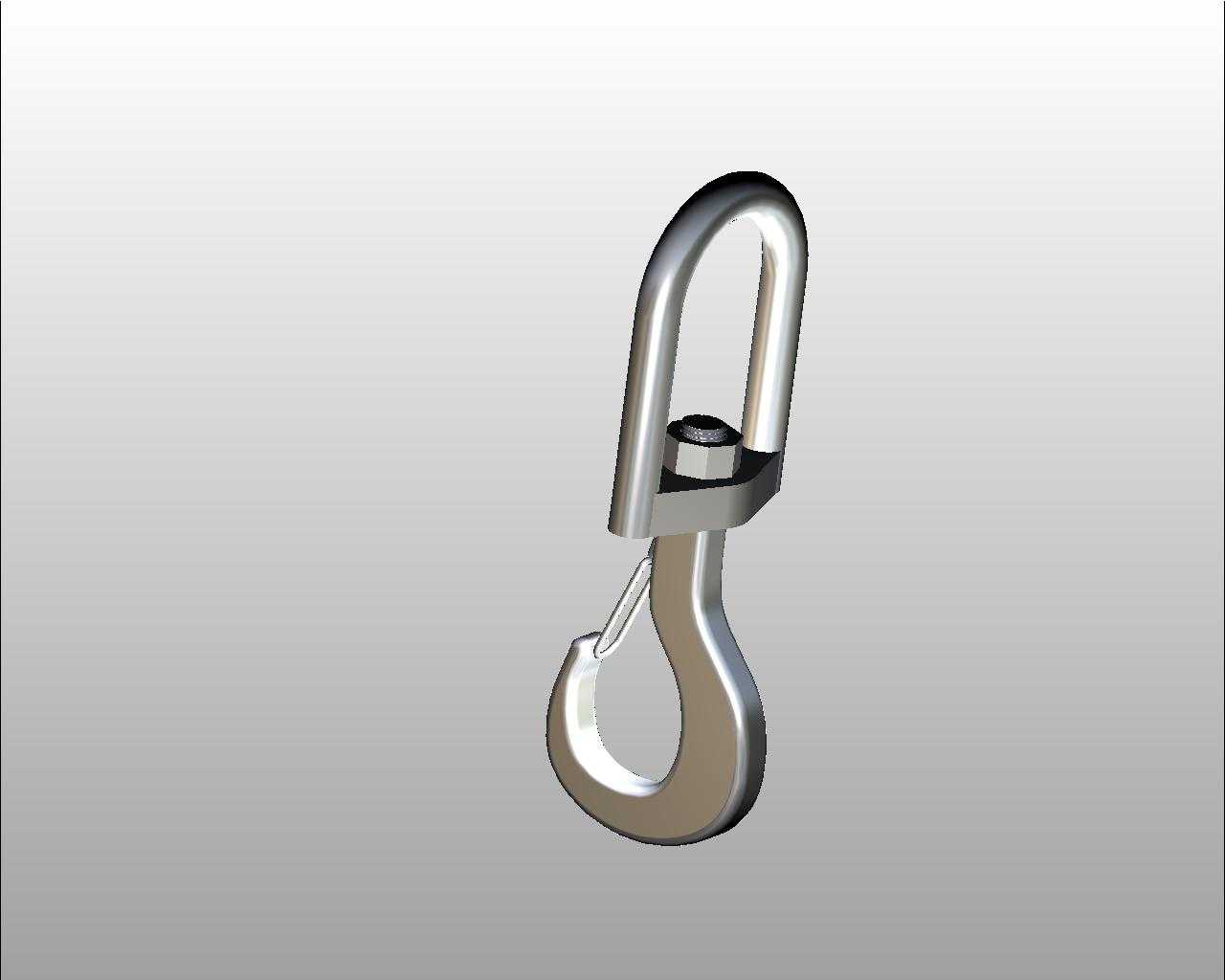

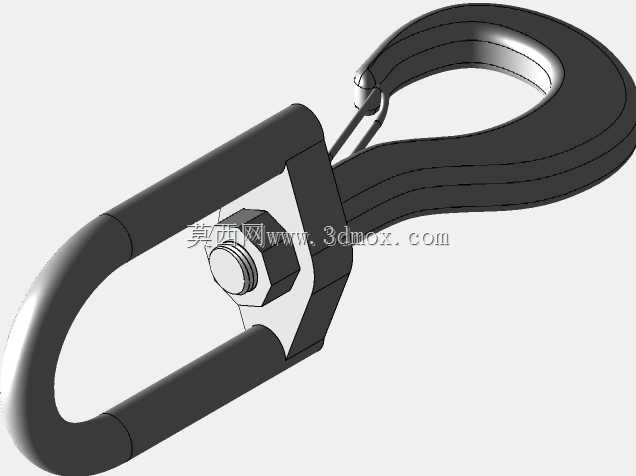

在起重作业、物料吊运的现场工况里，这类吊钩挂具是连接起重设备与被吊载荷的核心受力部件，常见于车间行吊、港口起重、小型起重绞车以及链条索具配套场景，承担载荷传递、挂接脱卸的核心功能。从结构设计逻辑来看，该挂具采用上端U型吊环与下端吊钩分体组合的形式，上端U型吊环的开孔尺寸适配常规起重卸扣、吊链端部的连接尺寸，安装时可直接穿入连接销轴完成固定，无需额外加工适配结构，吊环与下部吊钩的衔接部位采用带螺纹的锁紧结构，既保证了吊环可绕轴向小幅转动，抵消吊运过程中载荷扭转带来的附加应力，又能通过螺纹预紧防止连接部位松脱，避免作业过程中出现脱钩风险。下端吊钩采用宽腹钩型设计，钩尖部位带有防脱挡边的安装位，实际使用时可配套加装弹簧式防脱卡，防止挂接的钢丝绳、链条在吊运晃动过程中从钩口滑出，钩身的圆弧过渡经过受力优化，避免直角应力集中导致的长期载荷下疲劳断裂，整体金属表面做抛光处理，既可以直观观察表面是否存在裂纹、变形等损伤，也能减少与索具接触部位的摩擦损耗。从安装边界来看，上端U型吊环的内宽尺寸适配直径16mm以内的连接销轴或链环，整体闭合高度可满足常规起重索具的连接空间要求，钩口的开口尺寸能够容纳双股12mm钢丝绳或者直径10mm的起重链条挂入，不需要额外扩孔或者改装即可直接配套现有常规起重索具使用。设计过程中针对受力薄弱点做了加厚处理，U型吊环的根部与吊钩的弯曲段是主要受力位置，建模时对这两个部位做了圆角过渡与壁厚加强，避免应力集中导致的结构失效，同时整体结构没有多余的冗余设计，在保证额定载荷下结构强度的前提下尽可能控制自重，减少起重设备的无效载荷消耗。这类挂具在实际使用中，除了配套起重绞车、手动葫芦做单点吊装外，也可以多个组合搭配吊梁做多点平衡吊运，适配不同规格的被吊物料，挂接时只需要将索具套入钩身，确认防脱卡复位即可完成挂接，脱卸时按压防脱卡就能取出索具，操作流程简便，适合高频次的吊运作业场景。建模过程中还原了零件的所有装配间隙，吊环与吊钩衔接部位的转动间隙控制在合理范围，既不会因为间隙过大导致吊运过程中出现晃动冲击，也不会因为间隙过小导致转动卡涩，无法抵消载荷扭转应力，螺纹连接部位的螺距与深度符合常规紧固件设计标准，实际加工时可以直接选用标准丝锥攻丝，不需要定制特殊刀具，降低加工成本。
