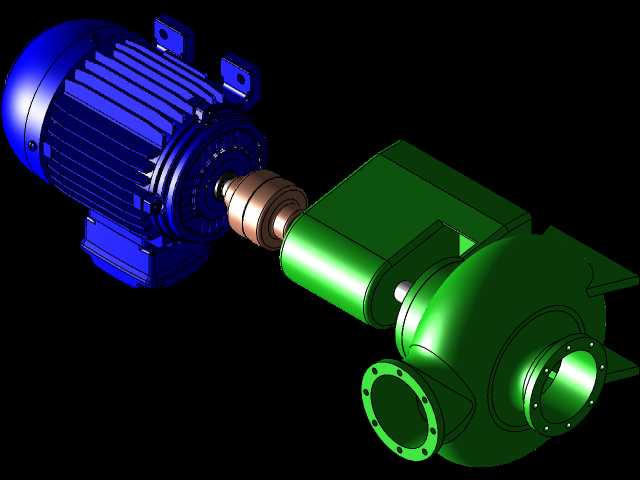

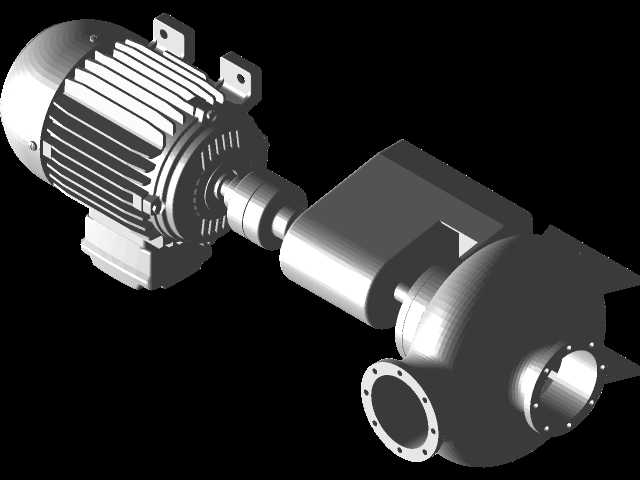

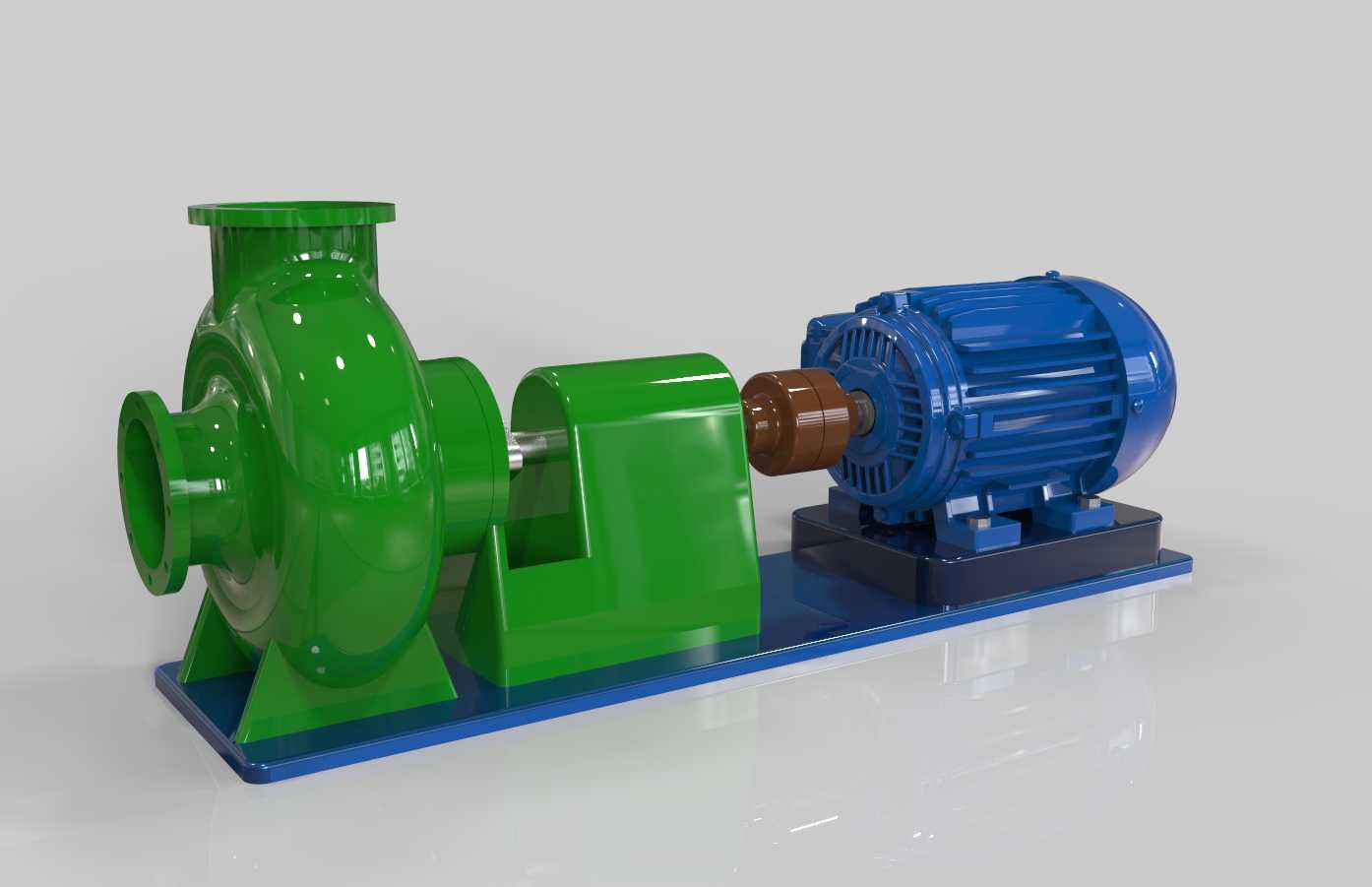

卧式单级离心泵与驱动电机集成结构

该结构为卧式单级离心泵配套异步驱动电机的集成安装总成，核心应用场景覆盖工业循环水系统、生产工艺流体输送、厂区给排水、暖通空调水循环等常规流体输送工况，可输送常温清水或物理化学性质与水接近的无固体颗粒介质，在化工、冶金、市政供水、暖通配套等领域均有广泛适配空间。从功能实现逻辑来看，泵体部分采用后开式结构设计，叶轮为单吸闭式结构，流道经过水力优化，能在额定工况下保持较高的运行效率，泵壳的蜗壳型线过渡平滑，可有效降低流体在泵腔内的水力损失，减少运行过程中的振动与噪声。泵轴与电机轴之间采用联轴器直联传动，中间设置独立的轴承支座承担径向载荷，避免电机轴承额外承受泵端的径向力，延长两端转动部件的使用寿命，轴承座位置预留有标准润滑脂加注口，日常维护无需拆解泵体即可完成润滑保养。安装底座采用整体焊接式结构，泵体、轴承座、电机的安装位置均加工有定位止口，装配时可快速完成同轴度找正，减少现场安装的调试工作量，底座上预留的地脚螺栓孔符合通用工业泵安装尺寸规范，可直接适配多数现有泵房的混凝土基础安装要求，进出口法兰采用标准压力等级设计，可直接对接同规格的工业管路，无需额外制作转接法兰。设计过程中优先考虑了易损件的互换性，泵端的机械密封、叶轮口环等易损件均采用行业通用规格，后期运维更换无需定制特殊配件，泵体的进出口方向采用端进顶出的常规布局，可适配多数管路的走向布置需求，整体结构的重心落在底座中心区域，运行时的稳定性较好，即使在流量波动的工况下也能保持较低的振动幅值。从安装边界来看，整机的轴向长度、宽度、高度尺寸均符合同功率段卧式离心泵的常规安装尺寸区间，电机的接线盒位置预留了足够的接线操作空间，泵体顶部的排气螺塞、底部的放水螺塞位置均无结构遮挡，日常操作时可直接完成排气、泄水操作，无需拆解周边部件。
