内河货运驳船舱段格构式承载结构设计

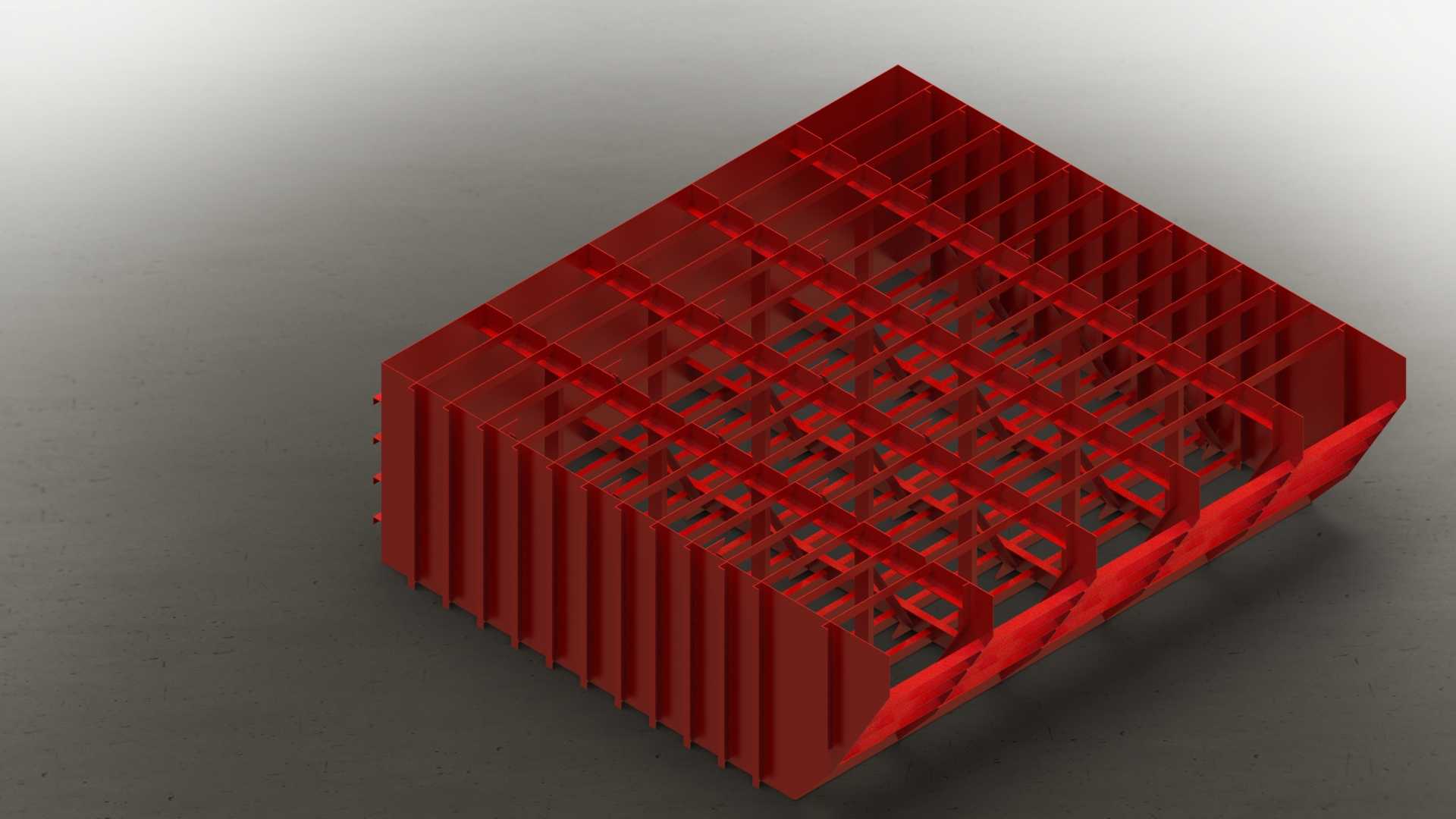

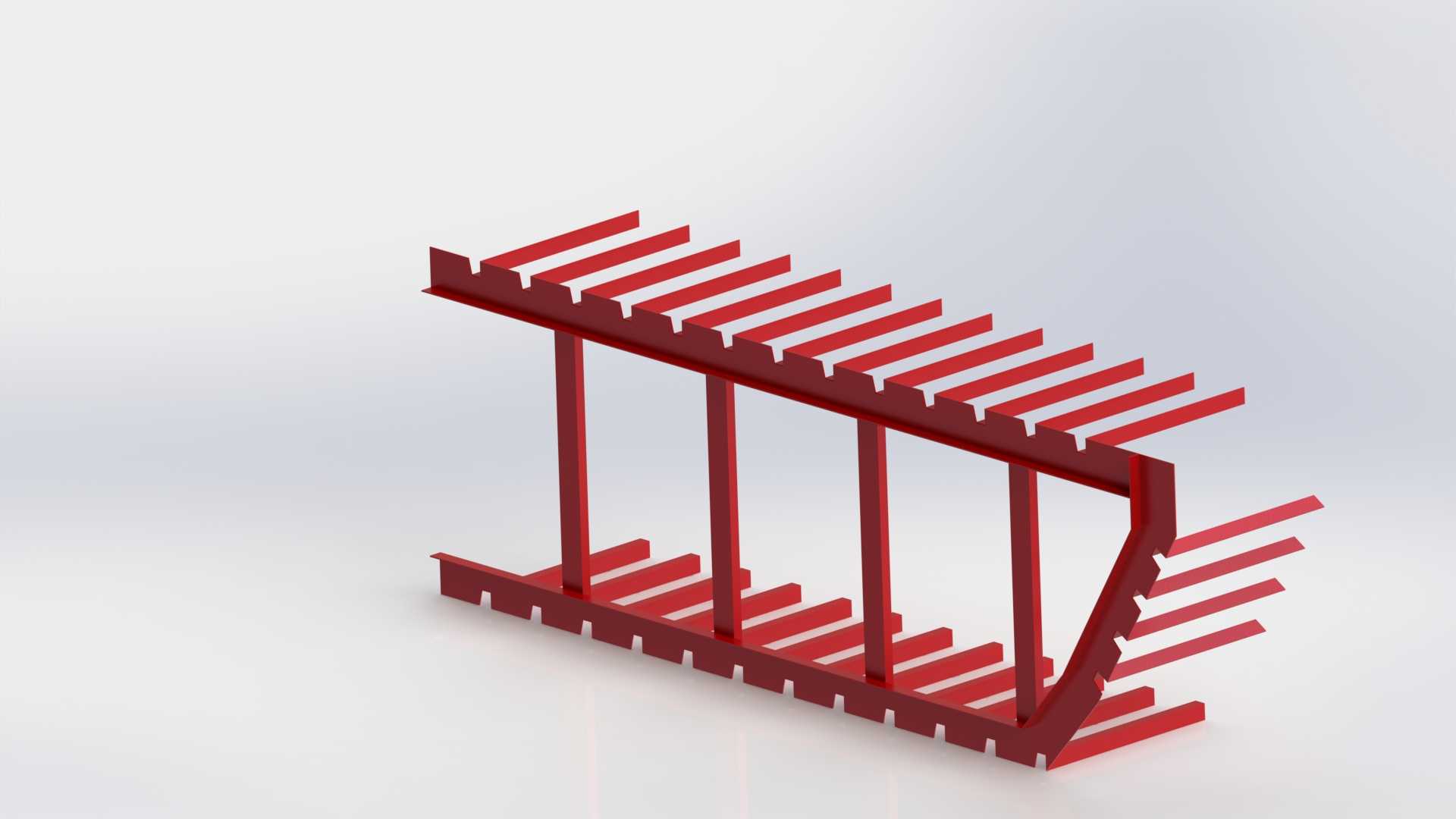

本次呈现的是内河驳船中部舱段的格构式承载结构，这类结构是内河平底驳船的核心受力单元，日常承担散货、件杂货、集装箱等内河航运常见货种的装载载荷，广泛应用于长江、珠江等内河航道的千吨级货运驳船设计中。不同于海船的深V型船体结构，内河驳船因航道水深限制多采用平底宽舱设计，舱段内部的纵横格构肋板是分散载荷的核心，设计时首先要考虑总纵弯曲强度的传递——船体在波浪中发生中拱、中垂变形时，纵向连续的肋板会将甲板、船底的弯曲应力沿船长方向均匀分散，避免局部应力集中导致结构开裂。横向肋板的间距设置需要匹配常见货种的堆载特性，比如装载散货时，横向肋板间距过大会导致外板在散货侧压力下发生失稳鼓胀，间距过小则会无谓增加船体自重、压缩有效载货空间，常规千吨级内河驳船的横向肋板间距多控制在600-800mm区间，纵向主肋板则沿船宽方向均匀布置，与船底龙骨、甲板纵桁形成连续的传力路径。从结构形式来看，该舱段采用开放式格构设计，没有设置内底板加强的封闭舱室，这是因为驳船中部货舱多为敞口设计，格构肋板既可以作为货舱的内部支撑骨架，也能在货物堆装时起到一定的分隔导向作用，避免散货在舱内随意滑移影响船舶稳性。设计过程中需要重点校核肋板与外板的连接节点，所有肋板与船体外板、甲板边板的连接位置都要采用连续角焊缝，焊脚尺寸需要匹配板厚，避免航行中受交变载荷作用出现焊缝疲劳开裂。安装边界上，该舱段前后端需要与相邻舱段的环形总段对接，对接位置的肋板要保证对位精度，纵向肋板的错位量不能超过板厚的十分之一，否则会导致总纵强度传递出现突变，形成结构薄弱点。舱段顶部的甲板边板要预留舱口围板的安装位置，底部则要与船底龙骨结构焊接固定，两侧外板的线型要保证平直，满足内河航道靠泊时与码头护舷的接触要求，避免突出结构在靠泊时被撞损。日常运营中，这类格构结构还要兼顾压载水的导流需求，肋板上开设的流水孔要对齐，保证压载水在舱底能够顺畅流动，避免出现压载水残留导致的船体倾斜问题，同时流水孔的边缘要做倒圆处理，减少应力集中对肋板强度的影响。
