三叶结环形交织曲面造型结构

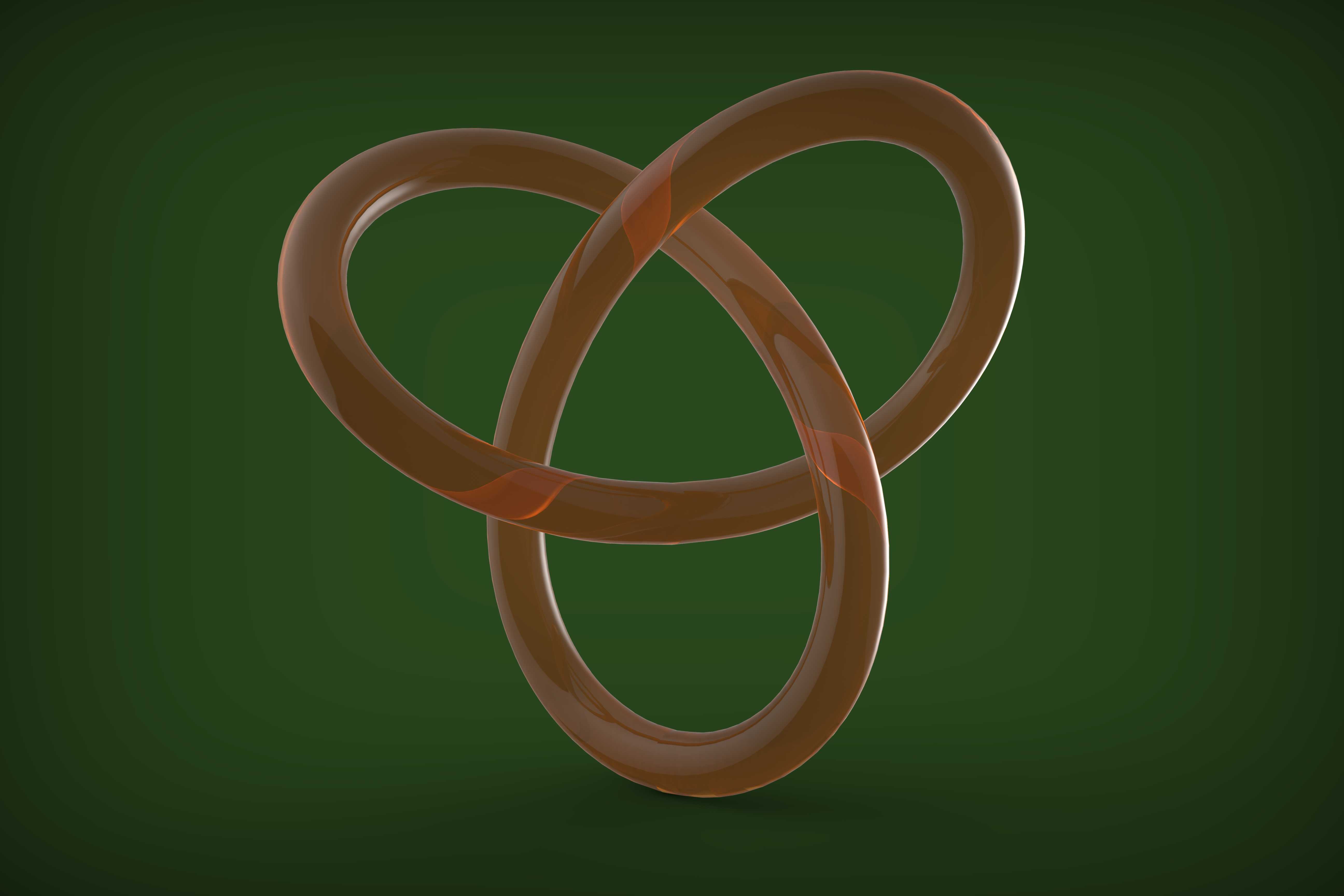

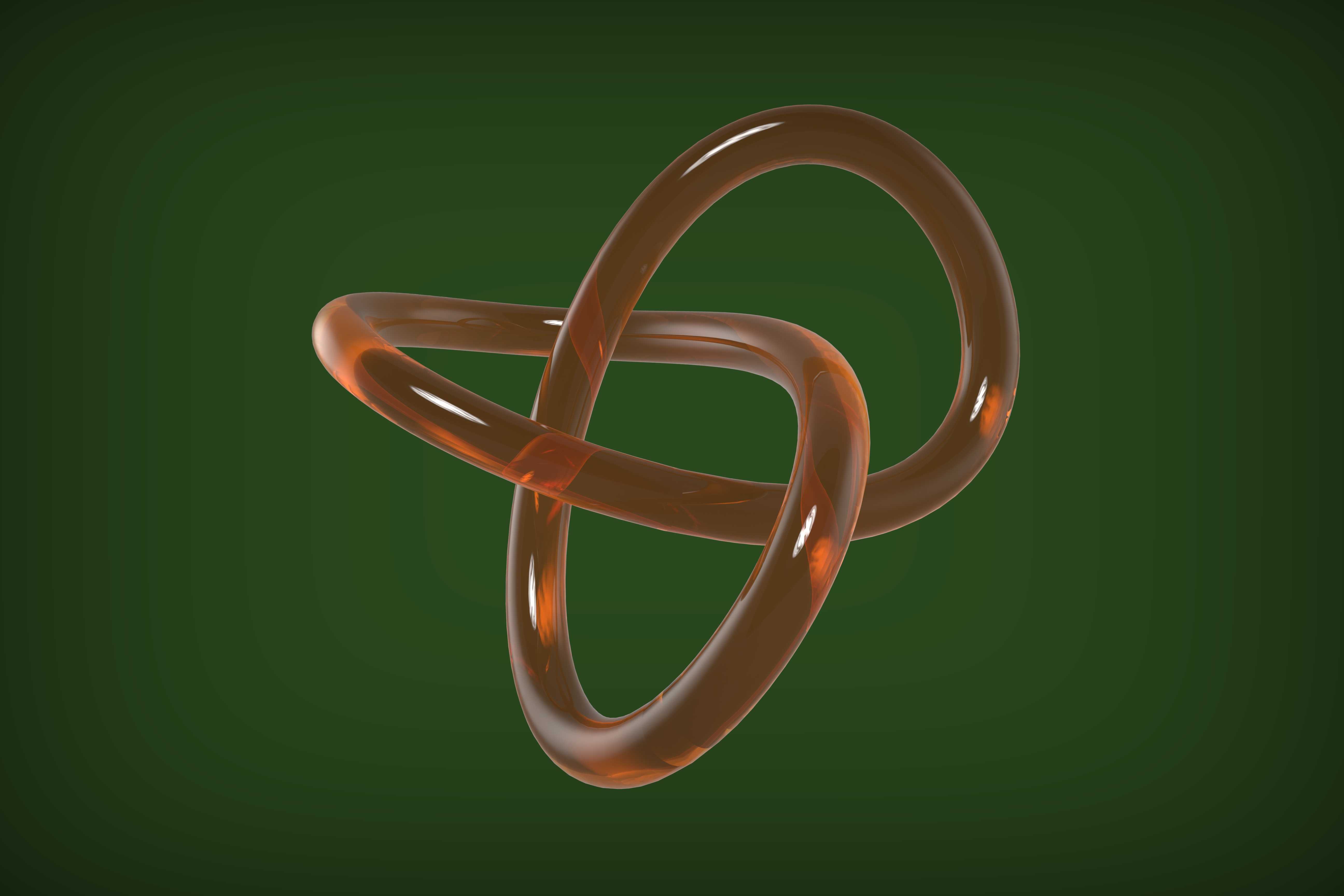

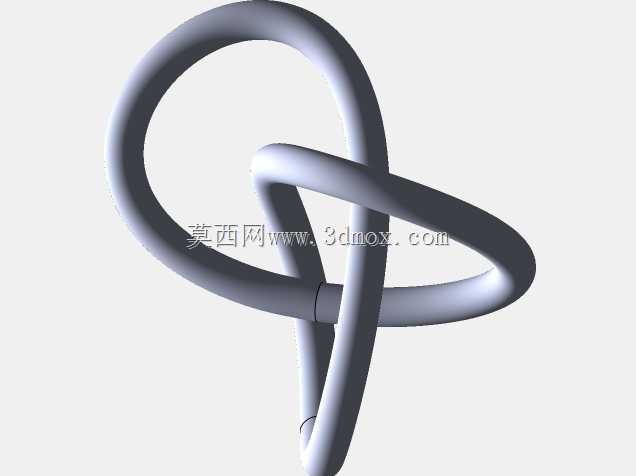

这类三叶结交织环形结构，常作为机械原理教学中空间曲线建模的演示载体，也可用于文创产品、装饰构件的结构原型设计，在工业设计的曲面造型训练、拓扑结构验证场景中应用较多。从结构特性来看，该造型由三段等截面环形曲梁沿空间三叶草拓扑轨迹交织闭合，整体无明显的安装定位基准面，若作为实体构件使用，需在曲梁非交织段预留安装凸台，适配不同场景的固定需求，其外轮廓包络尺寸可根据实际使用场景缩放，常规教学演示用的模型包络直径控制在100-200mm区间即可满足展示需求，若作为装饰挂件使用，可将截面直径缩小至5-8mm，整体包络尺寸控制在50mm以内，适配佩戴或小型摆件的安装边界。设计过程中核心难点在于空间轨迹线的连续顺滑处理，需保证三段曲线在交织节点处的曲率连续，避免后续扫掠生成曲面时出现褶皱、破面问题，建模时先通过方程驱动生成空间基准曲线，再对曲线节点处的曲率进行光顺调整，确保每一段曲梁的扭转角度均匀，不会出现局部截面畸变的问题。从功能角度来说，该结构本身无传动、承载类的机械功能，核心作用是展示空间曲线的建模逻辑，帮助建模从业者理解方程驱动曲线、扫掠曲面、曲率光顺的操作要点，也可作为拓扑结构力学分析的简化原型，验证闭合交织曲梁在受径向载荷时的应力分布规律。实际建模时要注意曲梁截面的直径与整体轨迹曲率的匹配关系，若截面直径过大，会在曲线小曲率段出现自相交问题，导致实体生成失败，通常截面直径需控制在轨迹最小曲率半径的1/5以内，才能保证实体结构的完整性。交织节点处的曲面衔接要做顺滑过渡处理，避免出现尖锐棱边，若作为3D打印的原型件，还需在节点处增加0.2-0.5mm的圆角，减少打印过程中的支撑残留，提升成品表面质量。
