建筑平面布局底板结构设计方案

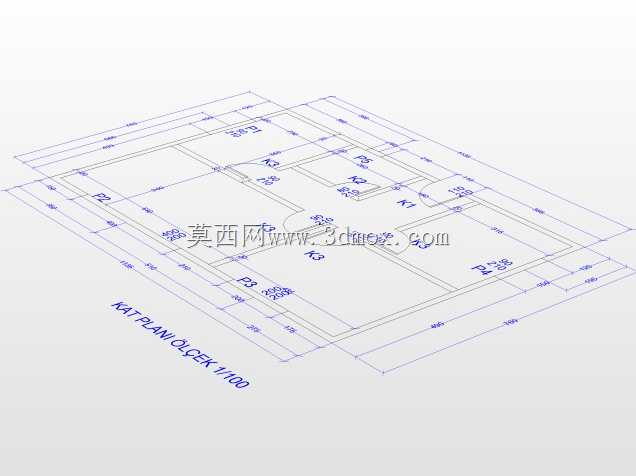

在民用建筑室内机电安装、小型设备基座布设的现场作业中，这类平面底板是前期定位放线、后续构件安装的核心基准载体，不少现场施工人员容易忽略底板的定位精度对后续工序的影响，实际上底板的轮廓偏差、预留点位错位，会直接导致后续墙体砌筑、管线排布、设备固定出现累计误差，严重时甚至需要返工破除已施工部分，拖慢整体施工进度。从设计逻辑来看，这款底板的平面轮廓完全匹配对应空间的净空边界，图面标注的1:100比例可直接对应现场放线尺寸，不需要额外做比例换算，能减少现场测量的计算工作量。设计时优先明确了外围轮廓的闭合尺寸，所有外边界的尺寸标注都从基准角引出，避免多基准带来的尺寸链偏差，内部的分隔区域对应不同功能分区的边界，每个区域的长宽尺寸都标注了净空数值，现场施工时可直接对照标注确定隔墙的砌筑位置，不需要二次推算。预留的点位标识对应不同的管线穿板位置、固定螺栓点位，每个点位都标注了与相邻边界的相对距离，安装时不需要反复拉尺校核整体轮廓，只需要核对点位与就近基准边的尺寸即可快速定位。从安装边界来看，这款底板的外轮廓完全适配对应空间的结构墙体内侧，安装时不需要额外裁切边缘，底板的厚度方向预留了与地面找平层匹配的余量，铺设后可与完成面保持齐平，不会出现凸起或凹陷影响后续面层施工。实际应用中，这类底板不仅可用于建筑室内的平面放线基准，也可作为小型非标设备的安装基座垫板，比如小型控制柜、壁挂设备的墙面定位底板，通过提前在底板上标注好安装孔位、管线走向，现场安装时可直接将底板贴合在安装面，对照预留点位钻孔、固定，能大幅减少现场测量的出错概率。不少刚入行的结构设计人员在做这类平面底板设计时，容易出现标注混乱、基准不统一的问题，要么多个尺寸从不同边界引出导致现场核对困难，要么遗漏关键点位的相对尺寸，导致施工人员需要自行计算尺寸，埋下误差隐患。这款底板的标注逻辑完全遵循现场施工的测量习惯，所有尺寸都从施工人员最容易定位的外墙角基准引出，内部区域的尺寸也都关联到就近的已标注边界，现场放线时只需要先确定基准角位置，顺着标注依次拉出其他边界即可，不需要反复转点测量。另外底板上的区域划分也考虑了后续施工的工序衔接，不同功能区域的边界预留了隔墙施工的操作余量，不会出现底板铺设到隔墙位置导致砌筑时需要裁切的问题，预留的穿板点位也避开了结构受力位置，不会因为钻孔破坏底板的整体结构强度。在小型设备安装场景下，这类底板可作为设备与安装面之间的调平承载件，平面度公差控制在合理范围内，设备固定在底板上后不会出现倾斜偏移，底板的材质可根据实际承载需求选择，常规室内场景采用普通冷轧钢板即可满足承载要求，有防腐需求的场景可选用镀锌板材或做表面喷塑处理，适配不同的现场使用环境。
