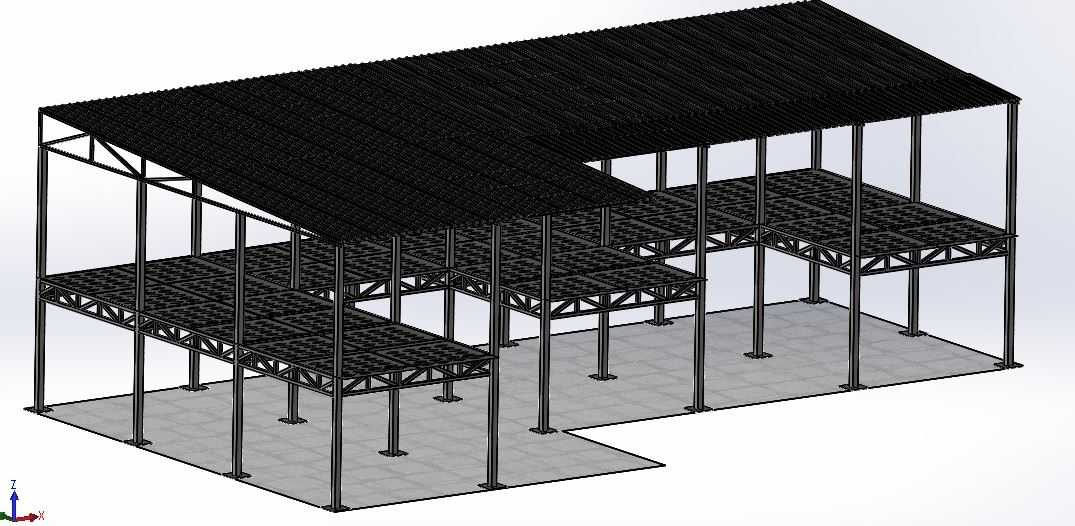

多层错层钢结构厂房框架结构设计

这套钢结构框架主要面向中小型加工厂区的生产作业空间搭建需求，可适配物料暂存、轻型设备布置、分区作业等多类场景，错层的结构设计能够在有限占地范围内最大化拓展可用作业面积，解决厂区用地紧张时的空间扩容问题。从实际使用角度出发，底层预留了充足的净空高度，可满足常规物料转运车辆通行、大型落地式生产设备摆放的需求，中间错层平台可根据生产动线划分为不同功能区，比如零配件分拣区、半成品暂存区、轻型装配工位区，顶层带坡向的屋面结构可快速排走雨水，避免屋面积水渗漏影响内部作业。设计阶段优先考虑了现场安装的便捷性，所有钢立柱底部均设置了带锚栓孔的底板，可直接与预埋在混凝土基础中的锚栓对接固定，无需现场大量焊接作业，降低高空施工的安全风险；立柱与平台钢梁、屋面檩条的连接节点均采用标准化的连接板加高强螺栓的连接形式，构件出厂前已完成预拼装校验，现场可按照编号快速对位组装，大幅缩短施工周期。结构受力层面，立柱采用等截面H型钢，沿建筑纵向、横向均设置了交叉斜撑，可抵消水平风荷载、设备运行振动带来的侧向力，避免框架出现侧向位移；平台钢梁根据跨度匹配了对应规格的型钢，平台面采用格栅板铺设，既可以减轻整体结构自重，又能避免平台面积水、积灰，日常清理维护更便捷。安装边界方面，框架底部需要匹配对应承载力的混凝土地坪或独立基础，基础顶面的水平度误差需控制在钢结构施工规范允许范围内，避免立柱安装后出现垂直度偏差；屋面外边缘预留了彩钢瓦安装的搭接边，可直接匹配常规工业厂房用的压型彩钢板，无需额外做转接件；错层位置的临边预留了护栏安装孔位，后期可直接加装标准化的工业防护栏杆，满足安全生产的防护要求。整体结构没有多余的冗余设计，所有构件的截面选型均经过受力验算，在满足承载要求的前提下尽可能控制用钢量，兼顾结构安全性与建设成本控制，可直接作为同类中小型钢结构厂房、仓储棚的设计参考模板，建模过程中已将所有构件按实际加工尺寸建模，可直接导出构件清单用于材料采购、下料加工。
