带车轴轮胎的实用拖车底盘轮辋结构

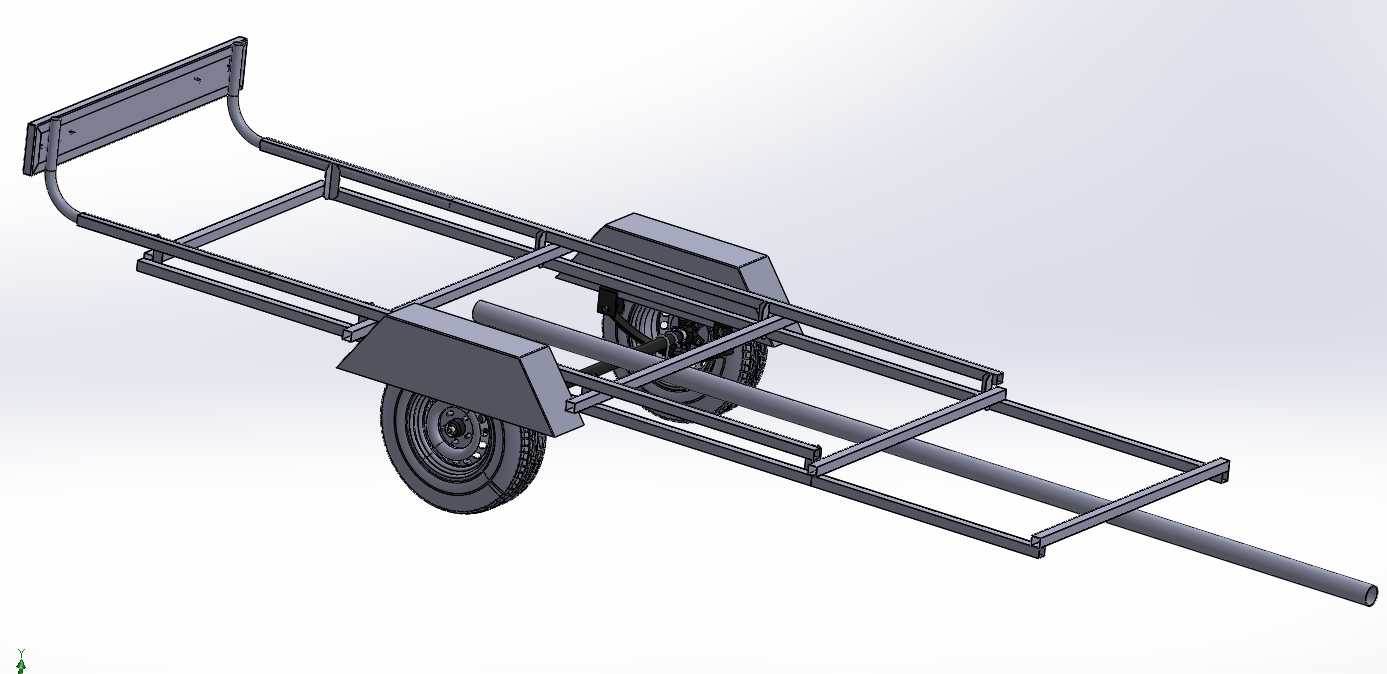

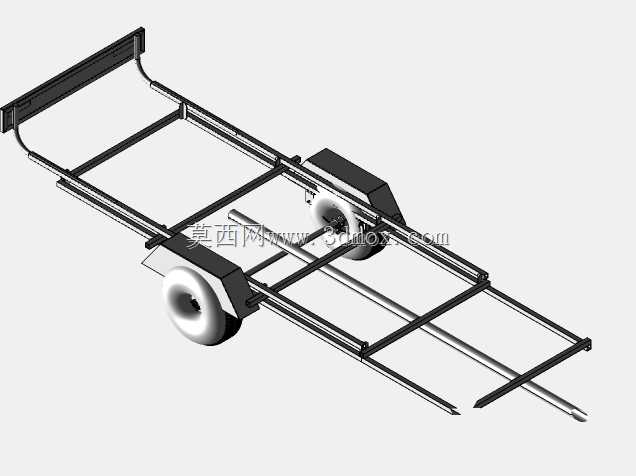

这类带轮胎轮辋与车轴的拖车底盘结构，在短途物料转运、户外作业配套、小型机具拖挂场景中应用十分广泛，从厂区内的工位间物料周转，到户外农林作业的机具拖运，再到小型维修作业的工具载运，都能见到这类结构的身影。不同于重载货运挂车的复杂结构，这类小型拖车的设计核心偏向实用易维护，整体采用矩形钢管拼焊形成主承载框架，框架前段延伸出牵引杆结构，直接适配通用的牵引连接点位，不需要额外加装复杂的牵引转接结构，降低了配套使用的门槛。

从功能特性来看，这套结构直接集成了车轴、轮胎与标准轮辋组件，轮辋采用通用规格的制式产品，后期更换配件不需要单独开模定制，市面上同规格的替换件可直接装配，大幅降低了长期使用的维护成本。挡泥板直接固定在车架纵梁的对应安装位上，覆盖轮胎上半部分的飞溅区域，行驶过程中可阻挡轮胎带起的泥水、碎石飞溅到承载平台上，避免污损运载的物料。车架尾部设置的立式挡架，可在运载长条形物料时起到端部限位作用，防止物料在急停、起步过程中从车架后端滑落，不需要额外加装捆绑挡件就能完成常规物料的限位固定。

设计层面上，整个车架的受力路径做了直接的传导优化，牵引端的拉力通过两根主纵梁直接传递到车轴安装位，横梁采用等间距布置，既保证了框架的抗扭刚度，又不会因为过多的冗余结构增加整体自重。车轴与车架的连接点位做了贴合面的加强处理，在轮辋安装位对应的车架位置焊接了加强衬板，避免长期承载过程中车架纵梁出现局部变形。轮胎的安装边界做了充分的预留，轮辋与车架纵梁、挡泥板之间都留足了跳动间隙，即使在非铺装路面行驶、轮胎产生上下跳动时，也不会出现部件干涉剐蹭的问题。

从安装边界来看，牵引杆的直径、长度都适配常规的小型牵引设备连接尺寸，车架主平面的安装孔位按照通用载物平台的固定间距预留，后期加装平板货箱、栏板结构时不需要重新在车架上钻孔定位，直接利用预留孔位就能完成固定。轮辋的安装螺栓孔采用通用节圆尺寸，同参数的轮胎总成可直接互换，车轴的轴承位采用标准尺寸配置，维护时更换密封件、轴承都能直接采购标准件完成替换，不需要单独定制非标配件。整个结构没有复杂的曲面成型部件，绝大多数构件都是标准型材切割焊接而成，生产加工的门槛低，小批量制作时不需要投入大型成型模具，非常适合小型作业场景的自制或小批量生产使用。
