SKF6011深沟球轴承三维结构设计

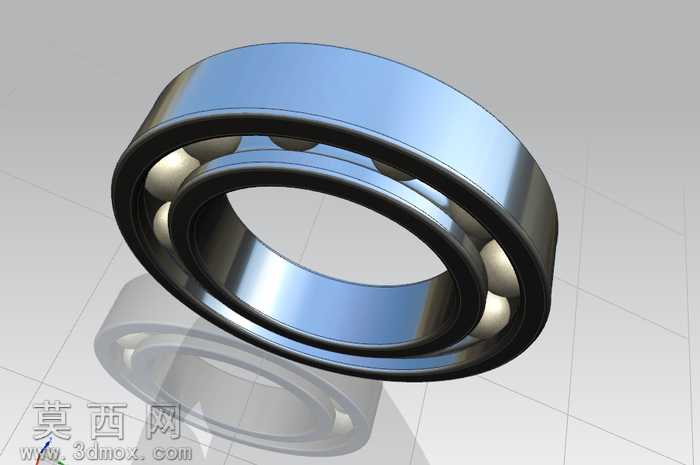

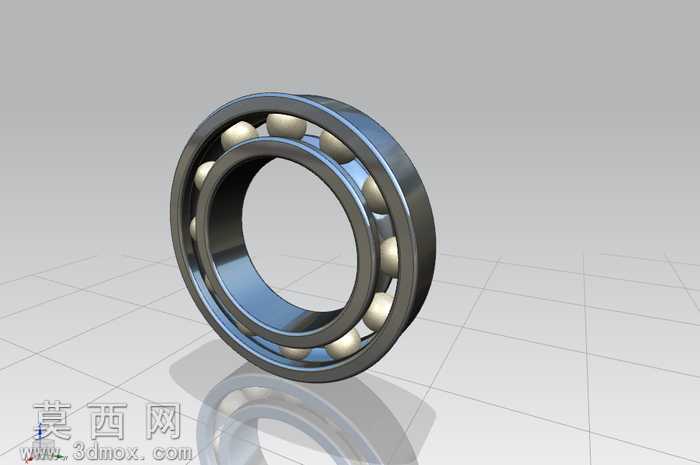

本作品为SKF6011型深沟球轴承的三维建模设计成果，建模过程严格遵循该型号轴承的标准尺寸参数，精准还原内圈、外圈、滚动体、保持架四大核心组成部分的结构形态。建模阶段首先通过草图绘制完成内外圈的截面轮廓，利用旋转特征生成内外圈的基础实体，针对内外圈上的滚道结构，通过精确的圆弧尺寸约束保证滚道曲率与滚动体的匹配度，确保滚动体可在滚道内实现顺畅的滚动接触。滚动体采用标准球形实体建模，按照6011轴承的额定装球数量沿圆周方向均匀阵列排布，保持架部分通过兜孔结构的设计实现对每颗滚动体的独立限位，建模时通过布尔运算完成保持架兜孔与滚动体的间隙配合校验，保证各零件之间不存在结构干涉。材质与渲染阶段，为内外圈及滚动体赋予高铬轴承钢材质，调整材质的金属反射率、粗糙度参数还原轴承钢经精密磨削后的亮面金属质感，为保持架赋予冲压钢板或工程塑料对应的材质属性，通过场景打光突出轴承的金属光泽与结构层次感，渲染视角采用斜向俯视角度，可同时展示轴承的端面形态、径向厚度以及内部滚动体的排布结构。设计思路上围绕深沟球轴承的实际传动功能展开，重点还原其可承受径向载荷与少量轴向载荷的结构特性，各零件的尺寸公差参考SKF官方样本的标准参数设定，内圈内径、外圈外径、轴承宽度、滚道直径、滚动体直径等核心尺寸均严格对应6011型号的公称尺寸，确保模型可直接用于机械结构的装配模拟、传动演示以及教学场景使用，模型整体结构完整，各部件拆分清晰，可支持后续的装配拆解动画制作、有限元受力分析等拓展应用，能够直观展现深沟球轴承的内部构造与工作原理，为机械设计相关的教学、产品选型、装配验证提供精准的三维数字模型支撑。
