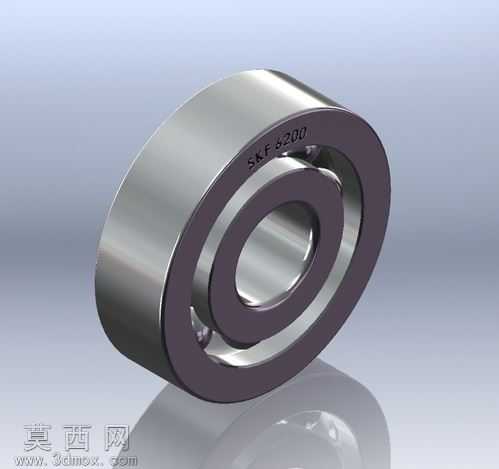

SKF6200型10毫米深沟球轴承三维建模作品

本作品为SKF6200型10毫米内径深沟球轴承的三维参数化建模成果，建模过程严格遵循该型号轴承的官方标准尺寸参数，依托SolidWorks三维建模环境完成全特征构建，完整还原了深沟球轴承的全部结构细节。建模阶段首先以旋转凸台特征生成轴承内圈与外圈的基体结构，精准绘制内圈滚道、外圈滚道的圆弧曲面轮廓，保证滚道曲率与钢球的配合精度符合深沟球轴承的设计规范，同时还原内圈内径、外圈外径、轴承宽度的标准尺寸，确保各部分尺寸公差符合通用机械零件的设计要求。随后通过圆周阵列特征完成全部钢球的排布，严格按照6200轴承的钢球数量与分布直径进行阵列，保证每颗钢球与内外滚道的接触位置准确，还原滚动体的承载结构特征；之后构建保持架结构，通过拉伸、切除特征完成保持架的兜孔设计，确保兜孔能够完整包覆钢球，还原保持架分隔滚动体、避免滚动体相互摩擦的功能结构，同时对保持架的边缘做倒角处理，还原真实零件的工艺细节。材质与渲染阶段，为轴承内圈、外圈、钢球部分赋予抛光铬钢材质，调整材质的反射度、粗糙度参数，还原轴承钢零件经精加工后的金属光泽与细腻磨砂质感，为保持架赋予冷轧钢板冲压件的哑光金属材质，区分不同零件的材质表现；场景中添加地面反射效果，调整环境光与定向光源的角度，突出轴承的金属层次感与结构轮廓，让渲染效果贴近真实工业产品的展示效果。设计过程中重点关注轴承各部件的装配配合关系，保证内圈可相对外圈灵活转动，钢球在滚道内的运动无干涉，完整还原深沟球轴承可承受径向载荷与少量轴向载荷的结构特性，模型可用于机械装配仿真、传动结构演示、工业产品渲染展示等场景，各特征参数可编辑，能够根据需求调整尺寸适配不同的设计使用场景。
