带完整零件结构的小型观光游轮三维设计

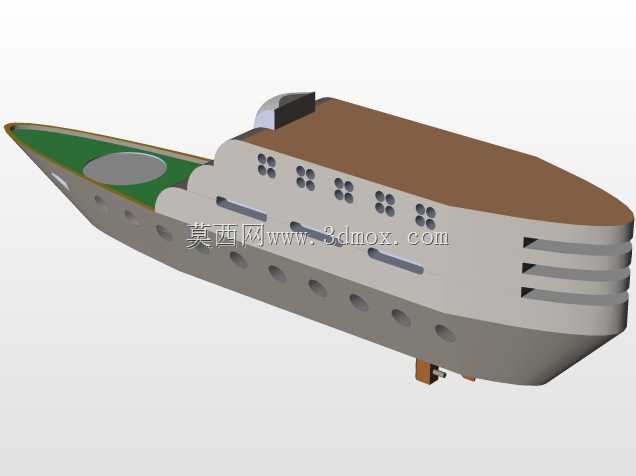

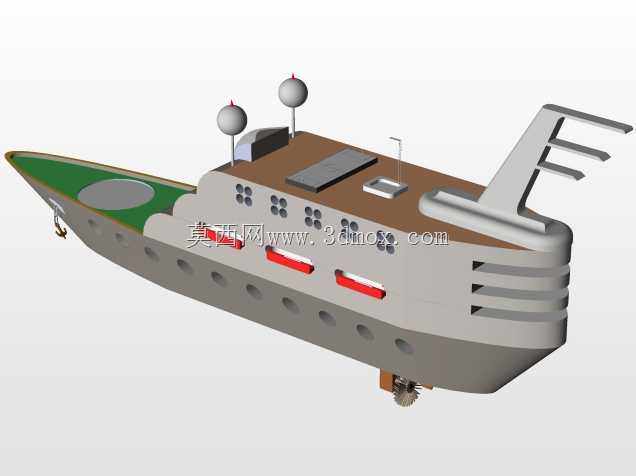

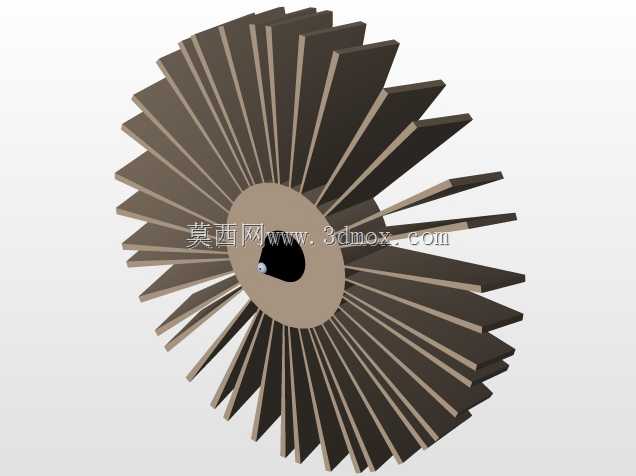

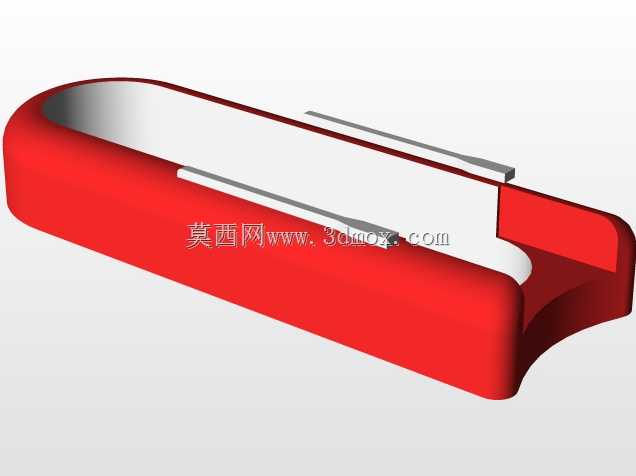

这款小型游轮的三维设计，首先锚定近岸观光、短途休闲出行的核心应用场景，适配内陆湖泊、滨海观光带的运营需求，可承载十余名乘客完成1-2小时的水上游览行程，也可作为私人休闲水上载具使用。从设计思路来看，整体采用流线型单体船型，船首做前倾式削尖处理，能够有效降低航行时的兴波阻力，减少水体对船体的冲击，提升航行过程的平稳性；船尾设置多层阶梯式导流结构，配合尾部下方的推进器安装位，可优化航行时的尾流形态，提升推进效率。船体上层建筑采用分层布局，前部设置露天观光甲板区域，铺设防滑耐磨的甲板面层，预留了观光座椅与安全护栏的安装位置，中部为封闭式舱室区域，侧面开设多组圆形舷窗，兼顾舱内采光与船体结构强度，舱室顶部布置导航雷达、卫星通信天线等航行设备的安装基座，所有基座的安装孔位、连接结构都做了细节还原，可直接用于后续的结构装配验证。船体侧面等距布置三艘封闭式救生艇挂载位，挂载支架的连接结构、救生艇的固定卡扣都做了完整建模，符合内河小型船舶的安全配置要求；船身侧面的圆形舷窗沿船长方向均匀排布，兼顾舱内各区域的采光需求，同时避免开孔过度削弱船体侧板的结构强度。从安装边界来看，船体底部做了平底结合浅V型的过渡设计，吃水深度控制在0.8米以内，可适配水深较浅的内陆湖泊、河道航行场景，不会出现搁浅风险；船体总宽度控制在3.2米，总长度控制在12米级，可适配多数中小型观光码头的靠泊尺寸要求，不需要对现有码头设施做大规模改造即可投入使用。建模过程中对所有零件做了独立拆分，船体外壳、上层建筑舱壁、甲板设备、推进系统、救生设施都可单独拆解查看，同时配套了航行状态的动画演示，可直观展示船舶航行时的姿态变化、推进器运转状态，既可以用于船舶相关专业的教学演示，也可作为小型观光船方案设计阶段的结构验证参考，帮助设计人员快速核对各部件的装配间隙、设备布局合理性，减少后续实物试制阶段的结构干涉问题。
