船舶横向肋框骨架结构三维数模

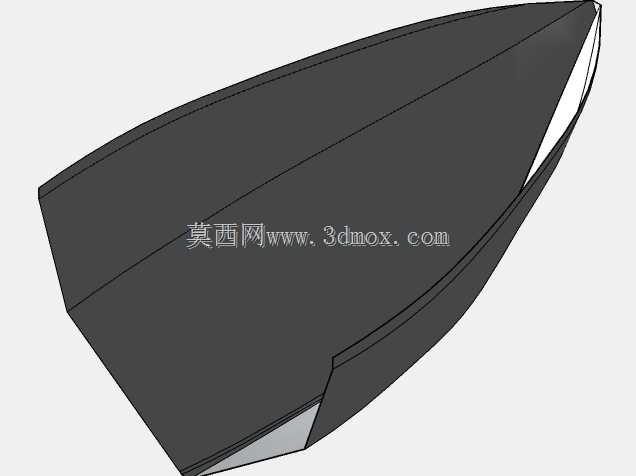

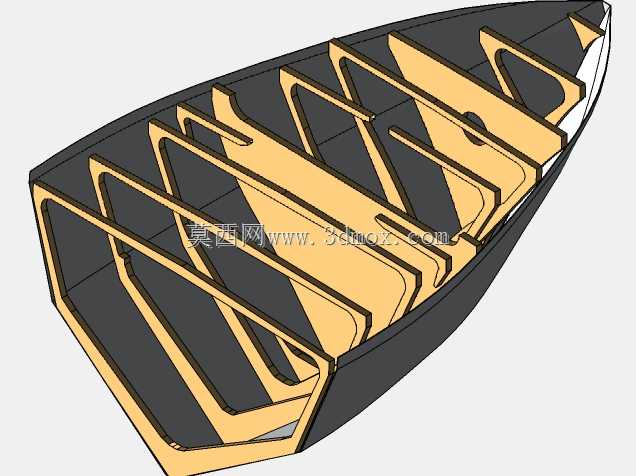

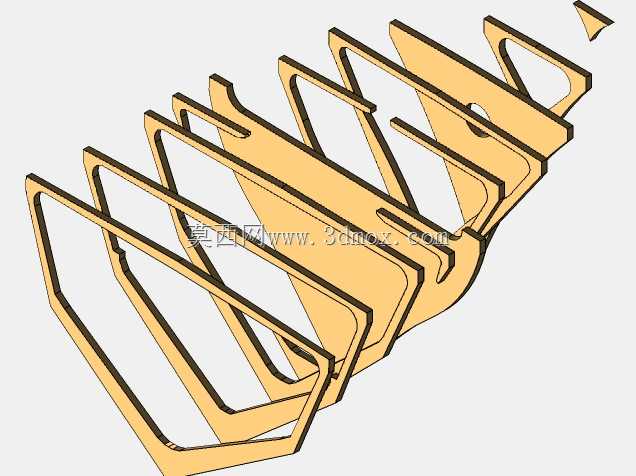

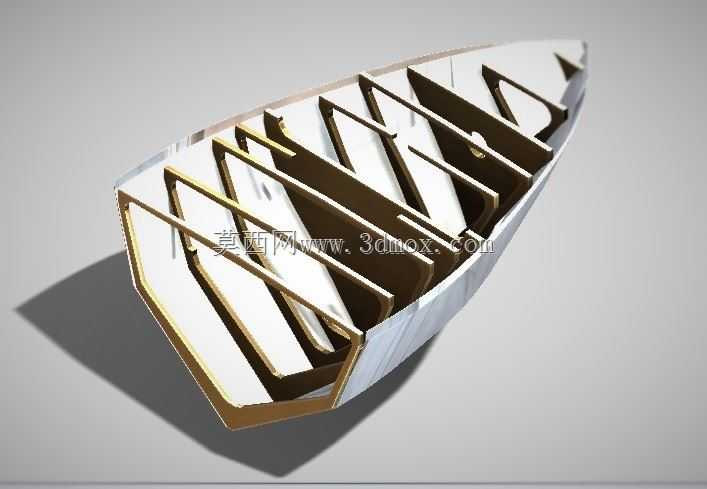

在船舶设计与建造流程中，船体横向结构是保障船体局部强度、传递横向载荷的核心组成部分，该结构模型还原了中小型船舶典型横剖面的骨架排布形式，可用于船体结构教学、初步方案论证、结构力学仿真前处理等场景。从实际工程用途来看，这类横向骨架主要承担舷侧外压、舱内载荷传递、船体总纵弯曲时的横向支撑作用，同时为外板、甲板、舱壁等构件提供安装定位基准，避免船体在波浪载荷、货物载荷作用下出现横向变形失稳。模型呈现的结构采用横骨架式设计思路，沿船宽方向均匀布置横向肋板，肋板与船体外板型线完全贴合，每道肋板根据所在剖面的线型变化调整轮廓形状，从船艏到船艉的肋板轮廓随船体线型收窄、抬升逐步变化，保证骨架与外板的连接连续性。设计过程中优先考虑了结构的传力路径合理性，肋板上开设的减轻孔在保证结构强度冗余的前提下降低了结构自重，同时为管路、电缆的穿舱布置预留了通行空间，符合实船建造中的工艺要求。从安装边界来看，该横向结构的外边缘完全匹配船体外壳的内表面型值，纵向可与相邻舱段的纵向骨架、纵桁构件对接，上端可衔接甲板结构，下端可与船底龙骨、底肋板连接，各肋板的间距参考内河中小型船舶的常规肋距设置，能够适配船长10至20米级的小型船舶船体结构设计需求。在结构细节上，肋板与外板的连接边预留了焊接坡口对应的安装余量，肋板之间的连接肘板结构也做了简化还原，能够直观展示横向骨架与纵向构件的连接逻辑，对于刚接触船体结构的设计人员而言，可通过该模型快速理解横骨架式船体的载荷传递逻辑：舷侧受到的水压力通过外板传递到横向肋板，肋板将载荷分散传递给船底龙骨与甲板横梁，最终形成闭合的承力框架，抵抗船体在横摇、载货过程中产生的变形。模型省略了外板的完整包覆，仅保留骨架结构，能够清晰展示内部肋板的排布规律、不同位置肋板的形状差异，在进行有限元分析时，可直接基于该骨架模型赋予对应的板材厚度参数，快速搭建船体局部舱段的仿真模型，验证不同肋板厚度、肋距下的结构变形量与应力分布，为后续的详细设计提供基础参考。
