铜质弹簧插销式门窗门栓结构设计

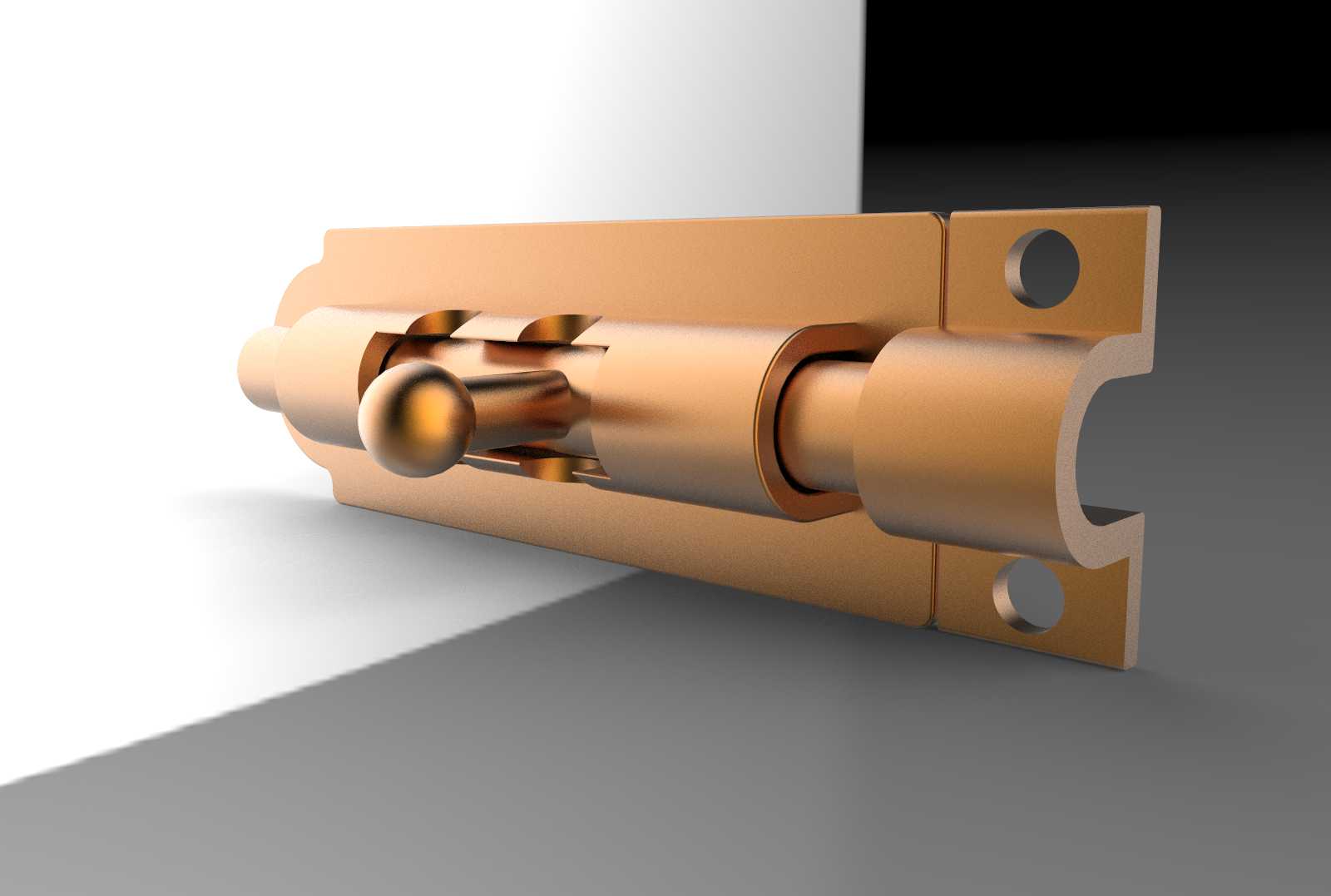

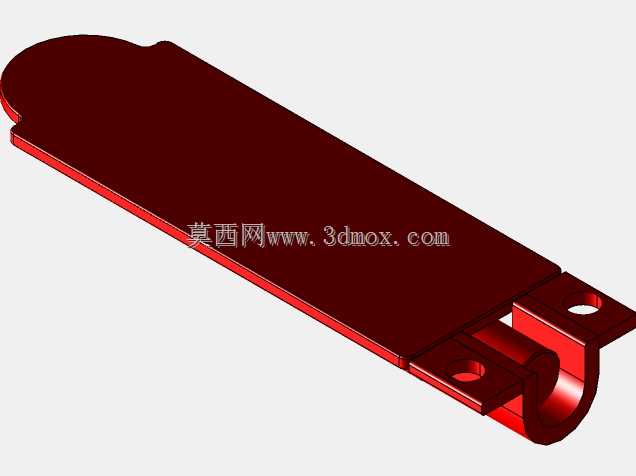

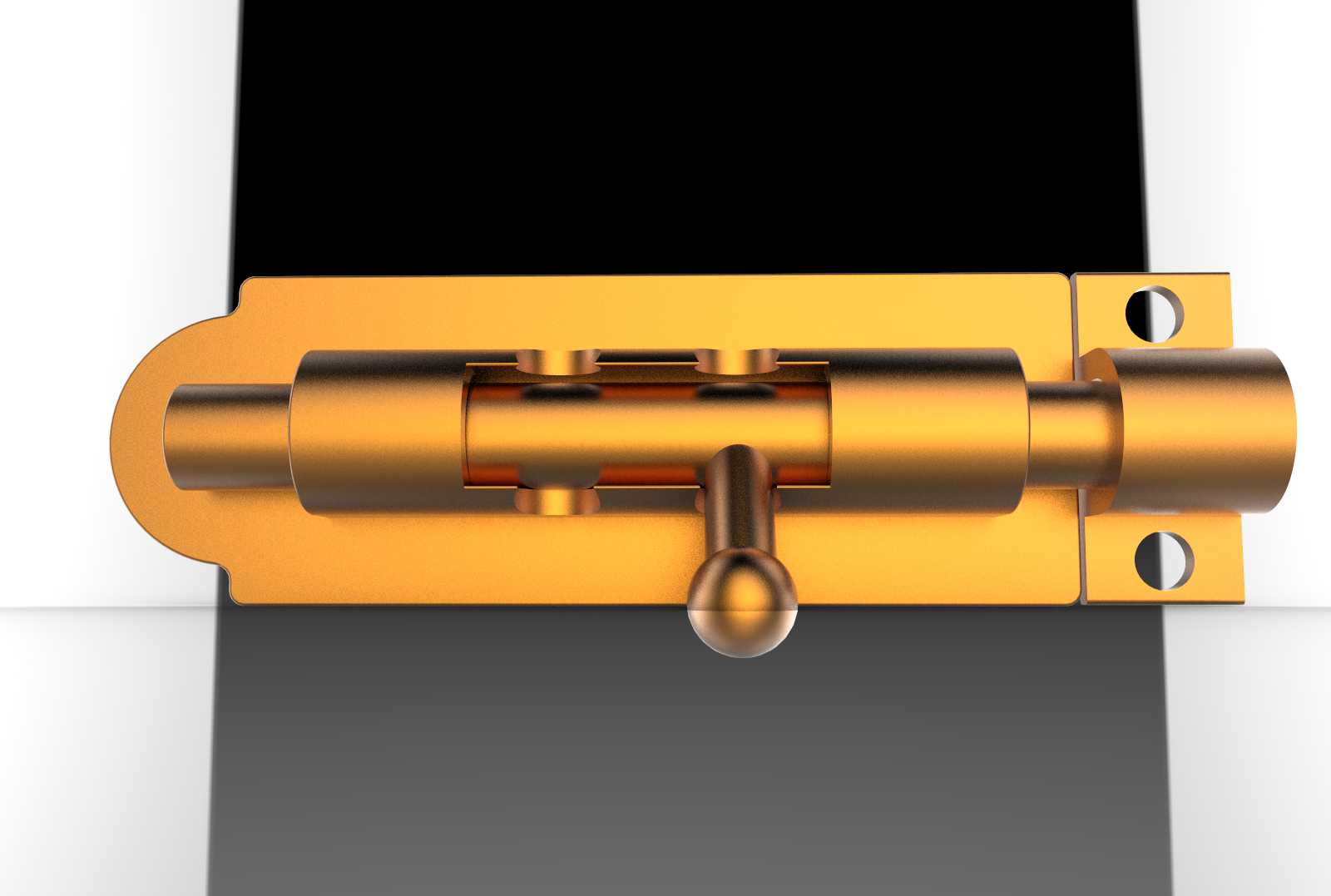

日常民用与商用场景里，门窗、柜体的临时锁闭需求随处可见，小到卫生间隔断门、储物柜门，大到厂区设备检修门、临时围挡门，都需要结构简单、锁闭可靠的构件实现快速开合限位，这款铜质插销正是针对这类场景设计的实用五金件。从结构设计逻辑来看，整体采用对称式布局，主体为长条形安装底板，两端预留沉头安装孔，安装时可直接通过螺丝将底板固定在门扇、柜扇的侧边，孔位做了沉头处理，螺丝锁紧后头部不会突出底板平面，避免干涉插销的滑动动作，也能减少日常使用中的剐蹭风险。插销的核心滑动部分采用圆柱销体搭配弹簧复位结构，销体中段设置拨钮，使用者只需横向拨动拨钮就能带动销体伸缩，松开拨钮后弹簧会自动推动销体伸出，卡入对应门框、柜体框上的预留销孔内，实现自动锁闭，不需要额外的锁定操作，单手即可完成开合动作，适配频繁开关的使用场景。销体的滑动外套筒与底板采用一体化折弯成型结构，相比拼接式结构，整体强度更高，长期反复拨动也不会出现套筒松动、销体卡滞的问题，铜质材质本身具备较好的耐磨性与抗锈蚀能力，在卫生间、半户外这类存在一定湿度的场景下使用，也不容易出现锈死无法滑动的情况。从安装边界来看，这款插销的整体厚度控制在较低范围，安装后突出安装面的尺寸较小，不会因为突出过多导致门扇开关时磕碰周边构件，底板的长度适配常规门扇侧边的安装空间，不需要对门扇做额外的裁切改造，两端安装孔的孔距符合通用五金安装的常规尺寸，替换旧插销时可以直接匹配原有安装孔位，降低改造成本。销体的伸出长度经过合理设计，卡入销孔后有足够的啮合深度，不会因为门扇轻微晃动就出现销体脱出的情况，同时销体头部做了圆弧导角处理，对准销孔时即使存在小幅位置偏差，也能顺着导角顺利滑入孔内，降低安装对位的精度要求。在实际选型应用中，这类插销多用于不需要高防盗等级的内部空间锁闭，相比带钥匙的锁具，操作更便捷，故障率更低，没有钥匙丢失、锁芯卡顿的隐患，铜质的外观质感也能适配木门、铜门、铝合金门等多种材质的门扇，兼顾实用性与装饰性。建模过程中对滑动配合间隙做了精准控制，销体与套筒之间的间隙既保证滑动顺畅无卡滞，又不会因为间隙过大出现销体晃动、锁闭松旷的问题，弹簧的弹力参数也经过匹配，既能保证自动复位的推力足够，又不会因为弹力过大导致拨动手感过硬，日常使用力度适中。
