工业真空吸盘执行端结构设计

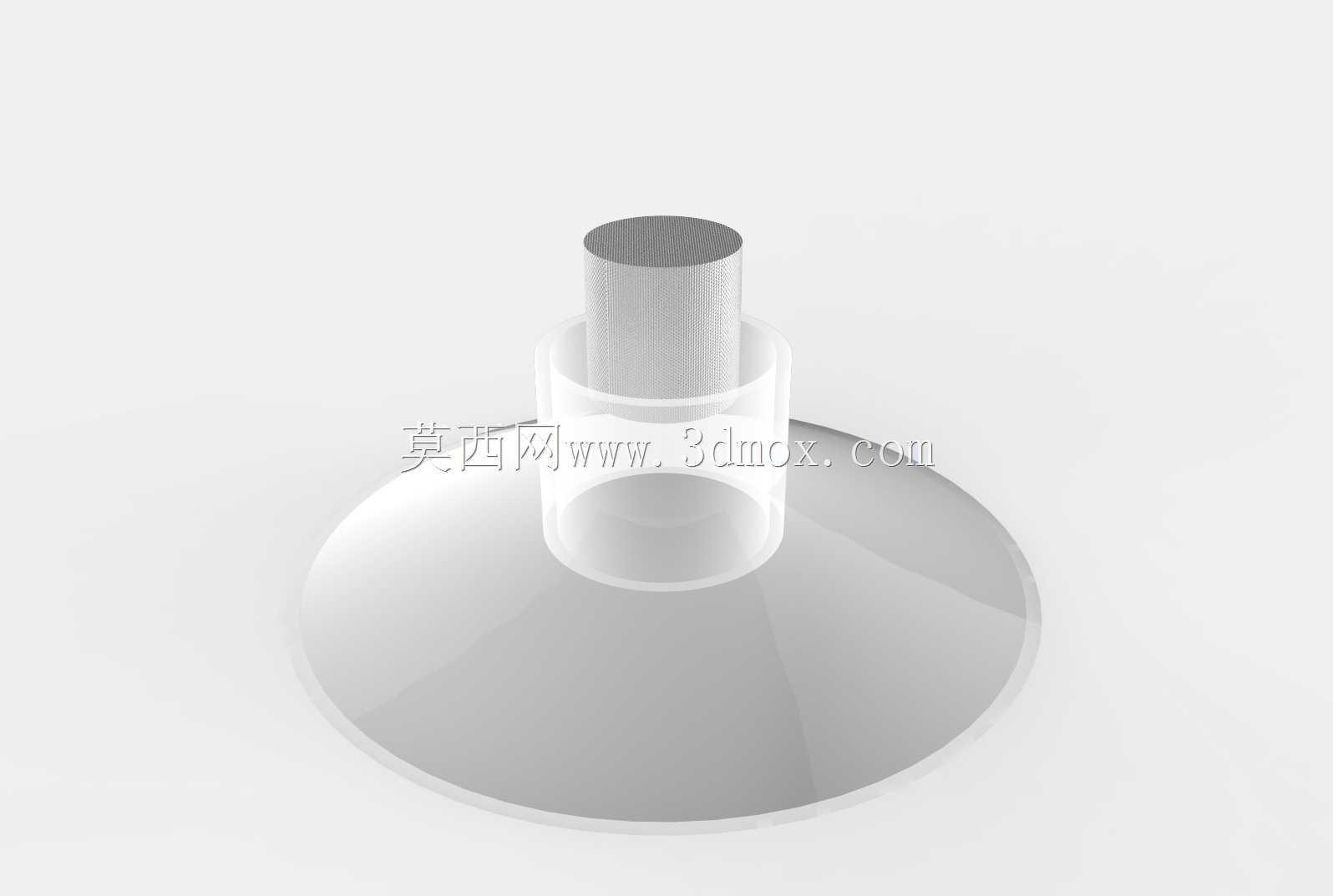

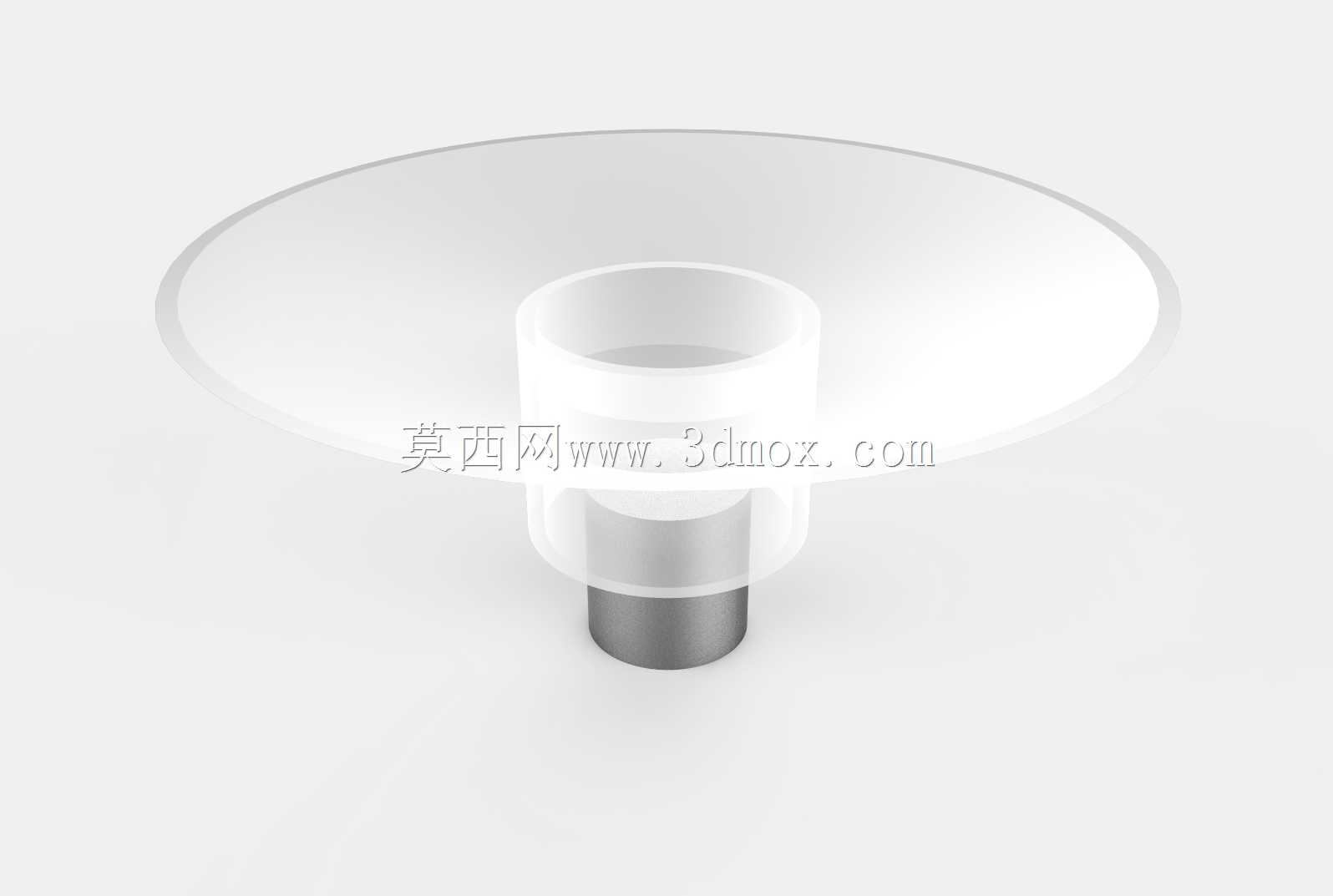

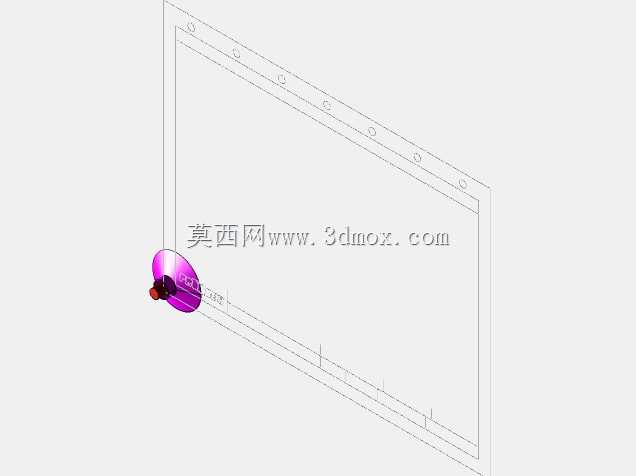

这类带连接柱的平型真空吸盘，是气动搬运系统里最常见的末端执行接触部件，日常在电子组装生产线的PCB板转运、包装线的纸箱拾取、注塑机出料端的薄壁塑件取件工位都能见到它的身影，核心作用是通过负压腔形成的内外压差，在不损伤工件表面的前提下完成柔性抓取，相比机械夹爪，它不会在易刮花的玻璃、覆膜板材、光滑塑料件表面留下夹痕，适配的工件材质范围更广。从结构设计逻辑来看，下部的盘体采用薄唇边锥面过渡结构，接触工件表面时唇边能自适应产生微量形变，填平工件表面的微观凹凸缝隙，快速建立密封负压环境，哪怕工件表面存在0.1mm级别的轻微平整度误差，也能保证密封可靠性，不会出现抓取过程中掉件的问题。上部的连接柱做了等径圆柱设计，外壁预留的安装公差能直接插入标准气动接头的快插端口，不需要额外加工转接结构，盘体和连接柱的衔接位置做了圆弧过渡加厚处理，避免高频往复动作时应力集中导致的根部开裂，能承受每秒2-3次的循环抓取动作频次。安装边界上，这类吸盘的盘径覆盖常用的20mm到50mm区间，连接柱外径匹配市面上主流的6mm、8mm快插气嘴规格，安装时只需要保证连接柱插入气嘴的深度不小于8mm，就能保证气路密封和连接强度，不需要额外的紧固件固定。盘体的唇边厚度控制在0.8mm到1.2mm之间，既保证接触工件时的形变柔顺度，又能在负压撤除后快速回弹，不会因为唇边粘连工件导致放件位置偏移。实际选型应用时，要根据工件的重量和表面光滑度匹配对应盘径，单吸盘的理论抓取力可以按有效吸附面积乘以负压值计算，实际应用中通常要保留3倍以上的安全系数，避免设备启停、横移加速时的惯性力导致工件脱落。如果是用于表面有轻微纹路的工件，还可以在唇边内侧增加一圈微凸的密封筋，进一步提升密封效果，不过这款平型吸盘更适合平整光滑的工件表面，针对弧面工件则需要换用对应的波纹型吸盘结构。日常维护中，这类吸盘属于易损件，当唇边出现磨损缺口、材质硬化失去弹性时，要及时更换，避免因为密封失效导致生产停线，更换时只需要拔出旧吸盘插上新件即可，不需要拆解其他气路部件，维护效率很高。
