50mm规格桁架连接夹持构件

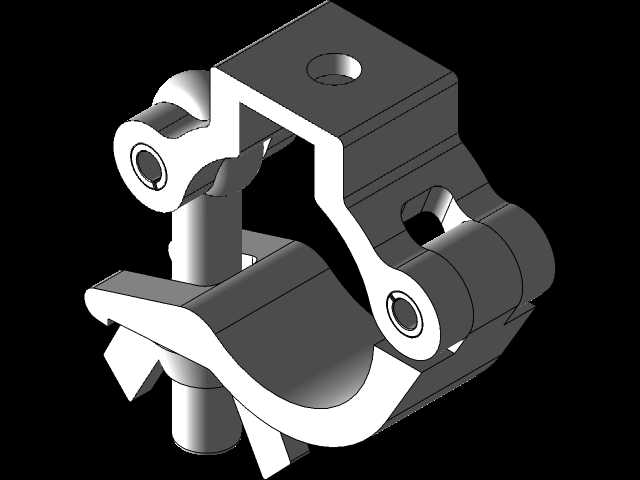

在舞台搭建、展会展位搭设、工业生产线临时支架布设、仓储轻型货架拓展加装这类场景里，桁架夹是使用频率极高的快装连接件，不需要在桁架管材上额外打孔、焊接，就能快速实现杆件之间的垂直、交叉或者平行连接固定，大幅降低现场施工的装配难度，也能减少对桁架基材的损伤，方便后期拆卸复用。这款适配50mm管径桁架的夹持构件，设计时首先考虑了现场装夹的操作便捷性，整体采用抱合式的卡接结构，夹体的弧形卡口完全贴合圆形桁架管材的外轮廓，装夹时卡口能和管材外壁形成足够的接触面积，避免局部应力集中压伤管材表面，同时也能保证夹持后的摩擦力足够，不会出现受载后滑移松脱的问题。构件上预留的铰接销轴孔，是用来配套快锁压杆结构的，现场装配时不需要额外携带扳手类工具，扳动压杆就能实现夹紧与松开的操作，单人即可完成整段桁架的拼接作业，能有效缩短现场搭建的工期。从安装边界来看，这款夹件的卡口内径严格匹配50mm外径的标准桁架圆管，夹体整体的外轮廓尺寸做了紧凑化处理，相邻两个夹件安装在同一根管材上时，最小间距可以控制在很小的范围，不会出现结构干涉的问题，能满足密集点位的固定需求。夹体上预留的多个安装孔位，除了满足自身铰接锁紧的结构需求外，还可以用来拓展安装其他附属配件，比如挂装灯具、宣传展板、管线卡扣这类外置部件，不需要额外在桁架上加装其他固定座，拓展性较强。结构设计上，夹体的受力部位做了加厚处理，尤其是卡口的承力边、销轴孔的周边位置，都通过圆弧过渡减少应力集中的风险，在额定负载下不会出现夹体变形、断裂的问题，铰接部位的配合间隙控制在合理范围，既保证压杆转动顺畅，又不会因为间隙过大出现夹紧后旷量晃动的情况。在实际使用中，这类夹件不仅能用于常规的圆管桁架连接，也可以在临时防护栏搭设、设备管线的架空固定、户外临时广告牌架的拼接场景中使用，只要管材外径匹配，都能实现稳定的夹持固定，相比传统的螺栓抱箍，它的装拆效率更高，夹紧力的一致性更好，不会因为操作人员的拧紧力度不同出现夹持力不足或者过紧压伤管材的问题。夹体的外形结构没有多余的突出棱角，安装后不会出现尖锐凸起刮伤施工人员或者刮破配套线缆、装饰面料的问题，细节处理适配现场施工的安全要求。
