42-70寸可调倾角平板电视壁挂安装支架

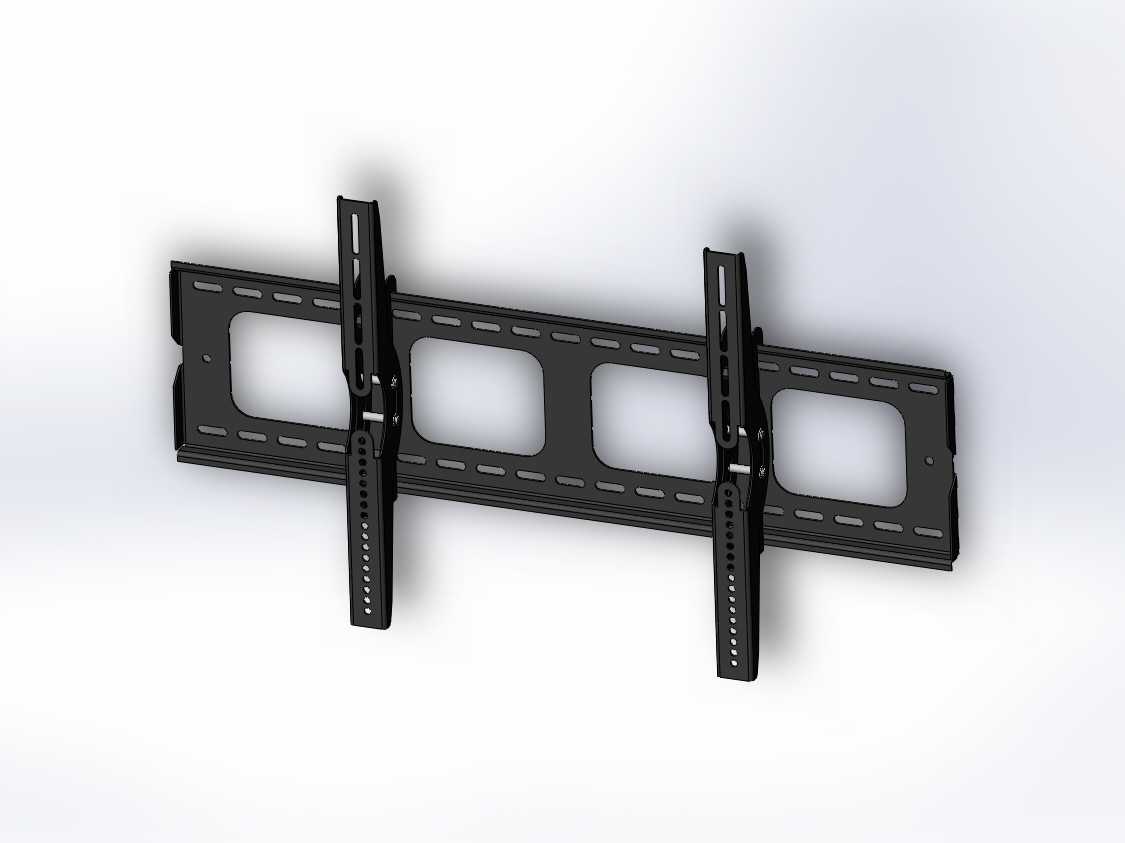

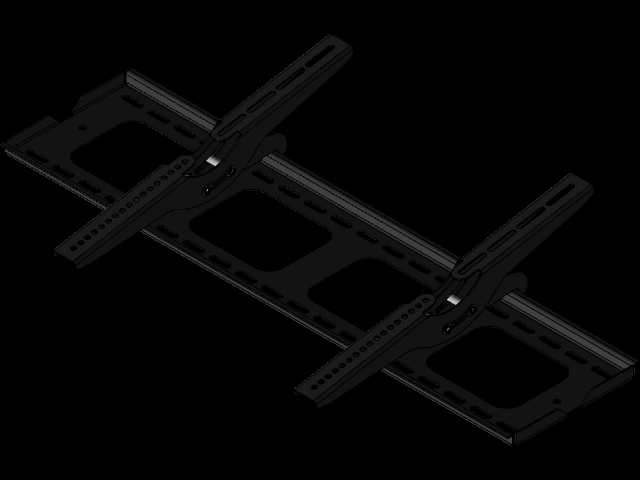

这款壁挂支架主要面向大尺寸平板显示设备的墙面安装场景，适配42至70英寸的平板屏幕，覆盖家用客厅电视、会议室商用显示屏、展厅宣传屏等多数常规大屏安装需求。日常使用中，支架承担显示设备的全部承重，同时通过可调倾角结构优化观看视角，避免屏幕反光带来的观看不适，也能适配不同坐姿、不同安装高度下的视线角度调整需求。结构设计上，整体采用壁挂主横梁加两侧挂臂的分体式组合结构，主横梁为长条形冲压钣金件，表面开设多组方形镂空与长条形安装孔，一方面通过镂空结构降低支架整体自重，减少墙面承重负荷，另一方面多组长条孔可以适配不同孔距的屏幕背部安装位，兼容主流品牌大屏的VESA安装孔标准，无需额外打孔转接即可完成固定。两侧挂臂与主横梁采用铰接结构，设置0度、5度、10度三档倾斜角度卡位，调整时无需完全拆卸设备，只需松开卡位紧固件即可调整倾角，调整到位后锁紧紧固件即可保证结构稳定性，不会出现屏幕下垂、角度偏移的问题。安装边界方面，主横梁的长度适配常规混凝土墙面、实心砖墙的膨胀螺栓固定点位，安装时需保证横梁水平，固定点的承重能力需匹配屏幕加支架的总重量，挂臂的竖向长度适配大屏背部的上下安装孔位，挂臂上的多档位调节孔可以适配不同高度的背部固定点，安装后屏幕与墙面的间隙预留了走线空间，方便电源线、信号线的布设与整理，不会出现线材挤压、弯折的情况。细节结构上，所有钣金边缘都做了折边与钝化处理，避免安装过程中划伤手部或者磨损屏幕背部线材，挂臂与屏幕接触的位置预留了缓冲垫安装位，安装后可以避免金属挂臂直接接触屏幕背部外壳，防止刮花外壳或者挤压屏幕内部元件。主横梁的安装孔位采用上下错位设计，既可以适配实心墙面的膨胀螺栓安装，也能适配轻钢龙骨墙面的专用固定件安装，拓宽了支架的适用墙面类型。倾角卡位的结构采用齿形咬合设计，锁止后不会因为屏幕的长期承重出现滑牙、角度变化的问题，长期使用的结构可靠性有充足保障。
