波利亚瑞尔台阶式环形密封衬套结构

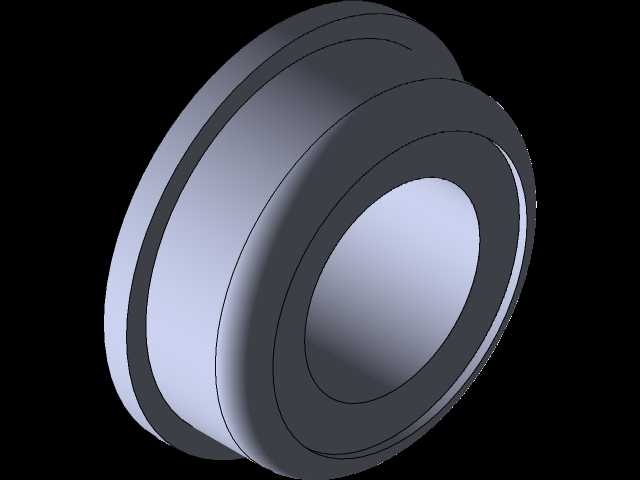

这类台阶式环形衬套常应用在中低速传动的轴系支撑场景中，比如轻工输送设备的从动辊轴端、小型农用机具的转动铰接位，也可作为液压油缸端部的导向耐磨衬套使用，核心作用是为转动或往复运动的轴件提供径向支撑，同时阻隔外界粉尘、切削液进入配合腔体，避免轴颈直接与安装座孔发生硬摩擦，降低轴件的磨损速率，延长核心传动件的更换周期。从结构设计来看，该零件采用阶梯式外圆设计，大直径端面可作为安装定位面，装配时直接抵靠在安装座的台阶端面，无需额外加装轴向定位挡圈，能简化装配工序，减少装配累积误差；内孔为等径光孔，与轴颈采用间隙配合，配合公差通常选取H8/f7级别，既保证轴件转动时无卡滞，又能控制配合间隙避免过量晃动。外圆的两道环形凹槽可嵌入O型密封圈，装配后密封圈与安装座孔内壁形成过盈配合，实现静密封效果，防止腔体内部润滑脂泄漏，同时阻挡外部杂质进入配合面。设计时需重点控制安装边界尺寸，大端外圆直径需与安装座的沉孔直径匹配，轴向总长度要小于沉孔深度，避免装配后衬套突出安装面影响其他部件装配；内孔直径需适配对应轴颈尺寸，两端加工有微小倒角，方便轴件穿入时不会刮伤内孔表面，也能避免锐边割伤嵌入的密封圈。零件的壁厚设计经过载荷校核，大端壁厚大于小端壁厚，可承受更大的径向挤压力，在承受偏载时不会出现应力集中导致的开裂问题；外圆表面粗糙度控制在Ra1.6以内，保证与安装座孔贴合紧密，内孔表面粗糙度控制在Ra0.8以内，降低与轴颈相对运动时的摩擦阻力。实际选型应用时，需根据轴的转速、承载径向力大小匹配衬套材质，重载场景下可选用铜基合金材质，轻载防腐场景可选用尼龙或聚四氟乙烯材质，不同材质的衬套配合间隙需做对应调整，比如非金属材质衬套需适当放大配合间隙，避免温度升高后热胀抱死轴件。这类衬套属于易损件，结构简单易加工，更换时无需拆卸整个轴系，只需取出旧衬套压入新件即可完成维护，能大幅降低设备停机维护的时间成本。
