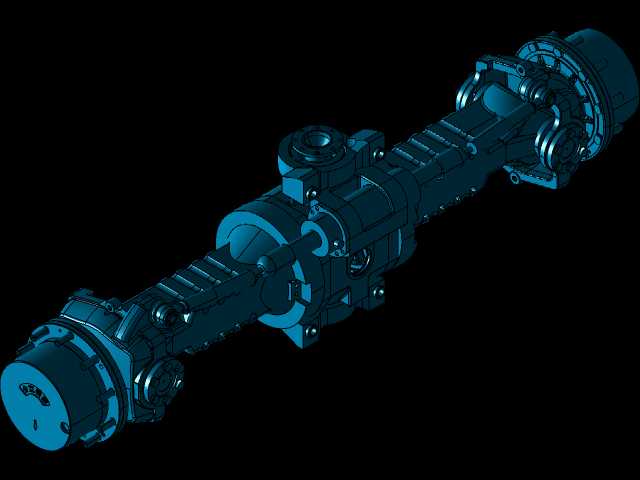

工程机械ZR50·22C转向驱动桥结构设计

项目分类:3D模型 发布时间:2021-08-23 ID:240743
  • 工程机械ZR50·22C转向驱动桥结构设计
  • 工程机械ZR50·22C转向驱动桥结构设计

在非道路工程机械的行走系统布局中,转向驱动桥是兼顾承载、转向、动力传递三重功能的核心总成,这款ZR50·22C规格的转向驱动桥,主要适配大吨位叉车、矿用重载卡车、高空作业升降机等需要在狭小场地完成重载转向作业的工程设备,区别于普通驱动桥仅传递动力、普通转向桥仅承载转向的单一功能,该总成将主减速器、差速器、转向节、轮边减速机构、制动组件集成在同一桥体结构内,能在设备转向过程中持续向两侧轮毂输出稳定驱动力,避免重载工况下转向时出现动力中断、轮胎打滑的问题。从结构设计逻辑来看,桥体中段采用一体化铸钢壳体,内部预留主减速器与差速器的安装腔室,壳体两侧延伸出的桥臂通过精密加工的安装止口对接转向节总成,转向节采用双主销结构设计,相比单主销结构能承受更大的垂直载荷与侧向冲击,轮端集成的行星减速机构可以将主减速器输出的转速进一步降低,放大输出扭矩,匹配14.77~26.25的传动比区间,能覆盖设备不同作业速度下的扭矩需求,当设备行驶速度在25km/h以内时,整桥最大动态轴重承载能力可达150000N,完全满足重载转场、满载作业的载荷要求。在安装边界的设计上,桥体两端的轮毂连接法兰采用标准工程车辆安装孔位布局,法兰端面到桥体中心的距离、主销内倾角、主销后倾角都经过反复校核,既保证转向时轮胎不会与车架、挡泥板等周边部件发生运动干涉,也能让转向操作力矩保持在合理区间,降低驾驶员的操作强度,每个轮毂端集成的制动机构最大制动扭矩可达26000Nm,即使在满载下坡、紧急制动的工况下,也能提供足够的制动力矩,避免设备出现溜车、制动距离过长的安全隐患。实际应用场景中,这类转向驱动桥多用于厂区内大吨位货物转运叉车、矿山短驳运输的重载卡车、建筑施工用的高空作业升降机等设备,这类设备普遍存在作业场地狭窄、需要频繁转向、承载载荷大的特点,普通的驱动桥加转向桥的组合不仅会占用更多底盘空间,还会增加整机整备质量,而集成式的转向驱动桥可以在紧凑的结构尺寸内实现双重功能,有效压缩底盘布置空间,降低整机自重,同时减少传动链路的动力损耗,提升设备的动力传递效率。建模过程中对桥体的所有配合面都做了公差匹配设计,包括轴承安装位的同轴度、密封件安装槽的尺寸精度、转向节与桥臂的配合间隙,都按照实际加工的工艺要求做了预留,既保证装配时部件能顺利对接,也能避免后期使用过程中出现密封漏油、部件松旷的问题,桥体外部的加强筋布局沿着载荷传递路径分布,在不额外增加过多壳体重量的前提下,提升桥体的抗弯曲、抗扭转强度,应对复杂作业路面带来的冲击载荷。
