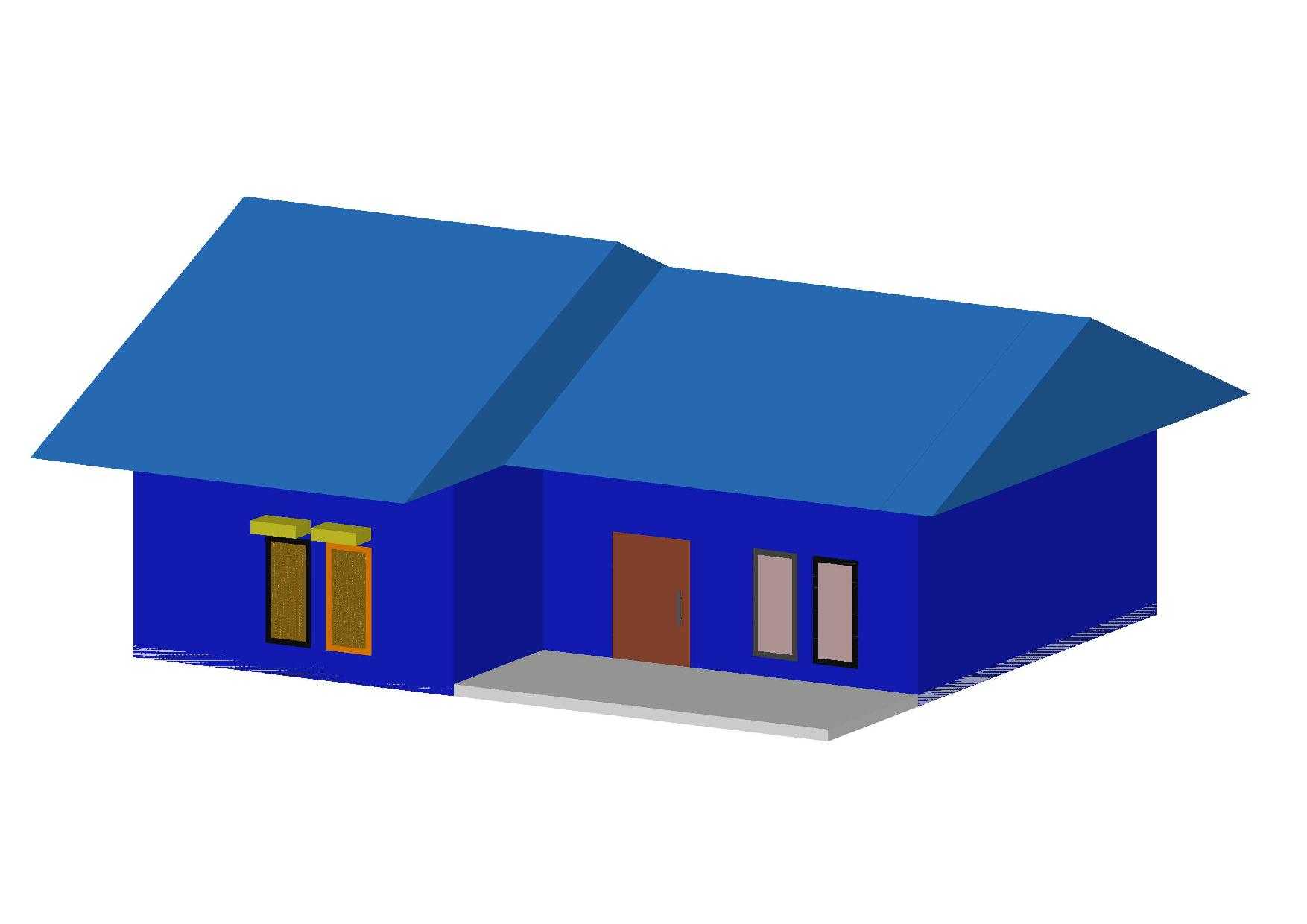

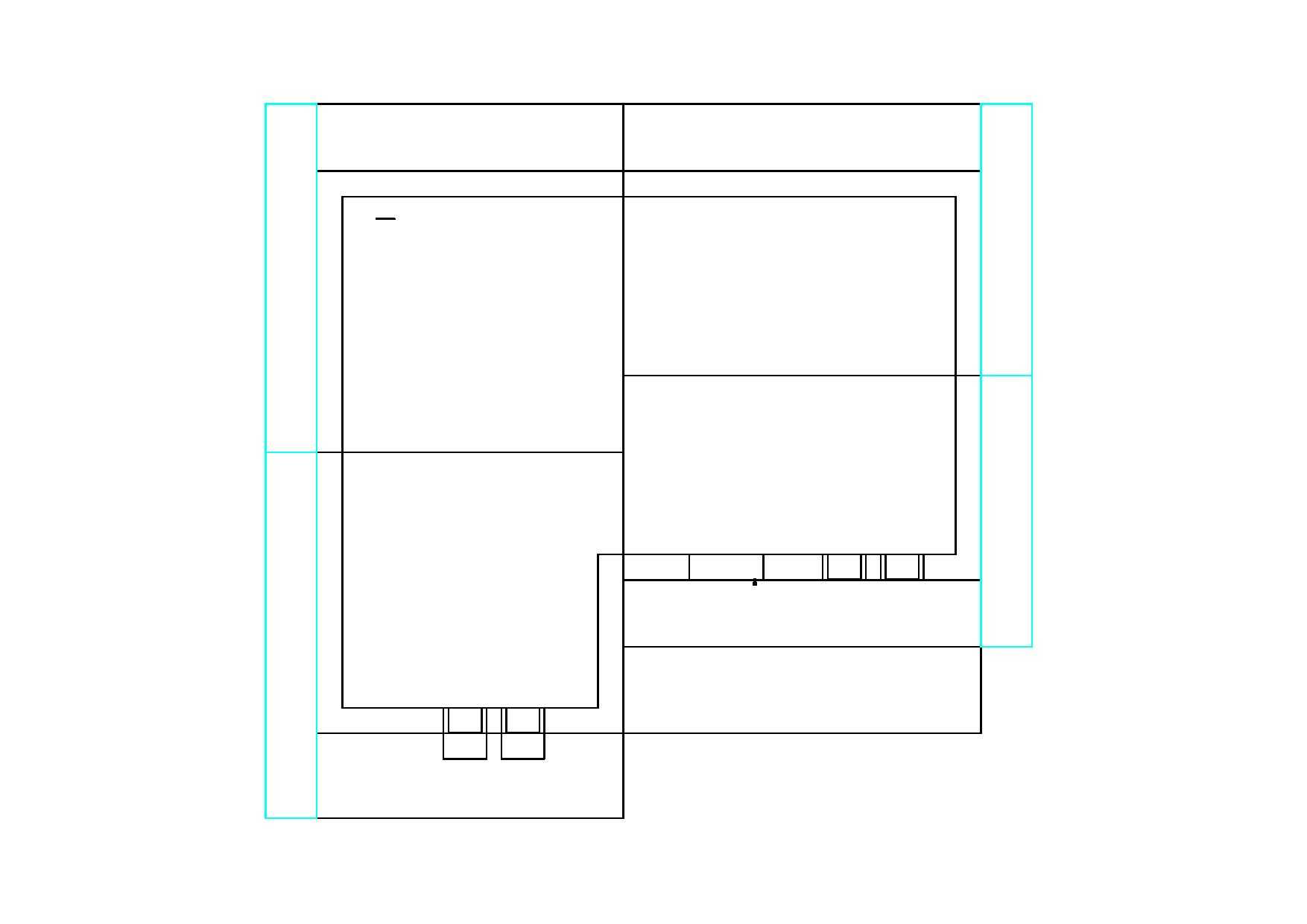

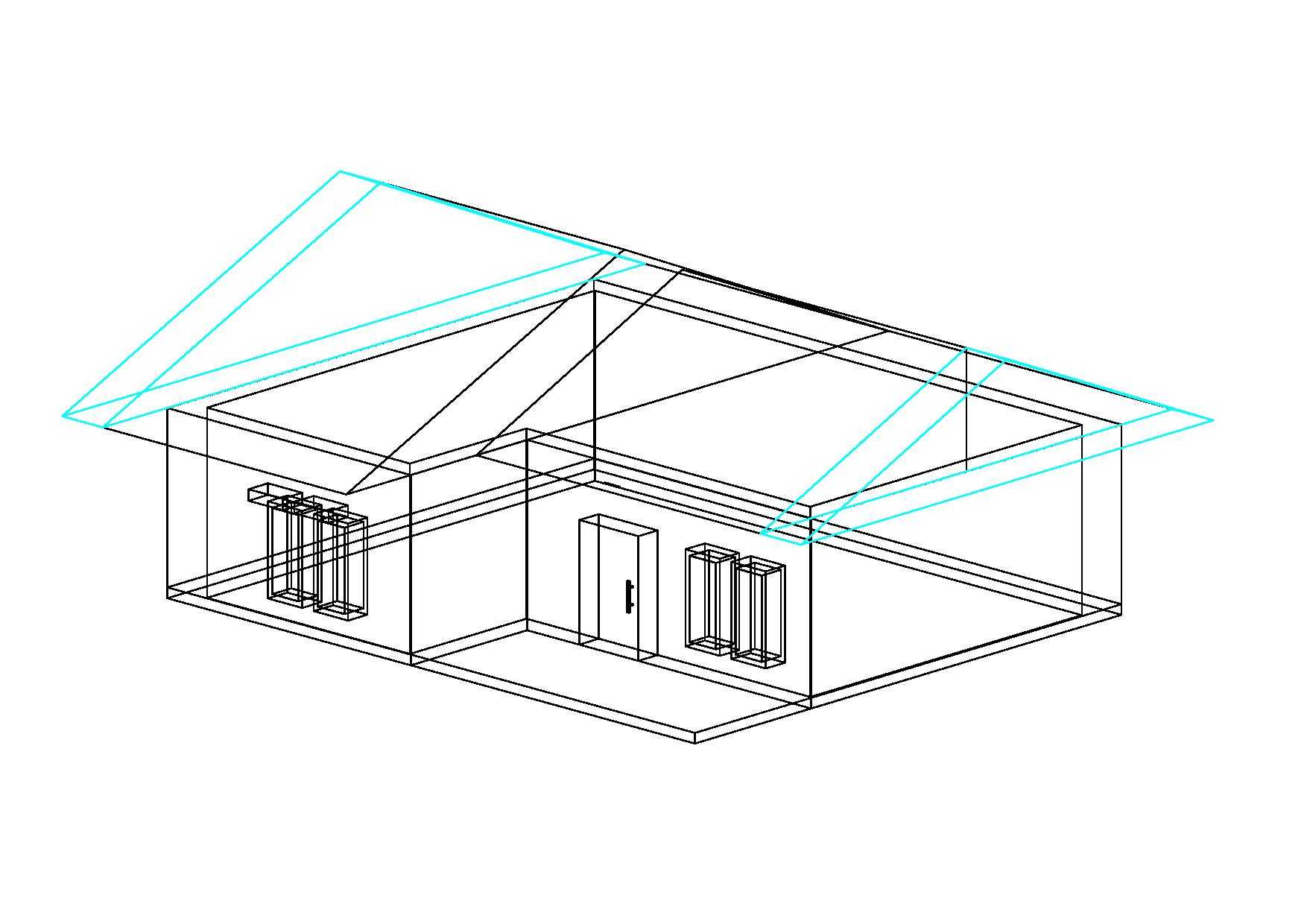

单层坡顶民居建筑结构线框设计方案

该线框模型完整呈现了单层坡顶住宅的主体结构逻辑，建模阶段优先梳理了建筑围护体系的空间边界，将外墙、内墙、屋面、门窗洞口的定位关系通过线框层级做了清晰区分，可直接用于建筑方案初期的空间尺度校验、结构受力路径推演，也能作为室内布局规划的基础底模使用。从实际工程应用场景来看，这类线框模型可对接建筑初步设计阶段的方案汇报，帮助施工方、业主快速理解建筑的空间构成，避免二维图纸的识图偏差，也可导入BIM软件做后续的构件深化、工程量统计工作。模型在设计时严格遵循民用住宅的常规尺寸逻辑，外墙厚度、室内净空高度、门窗洞口宽度、屋面坡度均匹配普通乡村单层住宅的建造规范，预留的门窗安装边界完全适配常规民用门窗的安装尺寸要求，无需额外调整尺度即可直接调用到总装场景中。屋面采用双坡排水的结构形式，线框明确标注了屋架的支撑点位，可直接用于后续屋架结构的受力验算，檐口的挑出长度也做了符合排水要求的尺度设定，能避免雨水冲刷外墙。墙体部分的线框区分了承重墙体与分隔墙体的层级，建模时预留了管线布设的空间参考，后续做水电点位排布时可直接依托墙体线框定位开槽位置，减少二次调整的工作量。门窗部分的线框还原了常规平开门、多格玻璃窗的框体结构，安装边界与墙体洞口完全对齐，可直接替换成不同材质的成品门窗模型，适配不同的建筑风格表现需求。整个模型的线框层级做了清晰分组，建筑主体、屋面、门窗、地面结构分别归属不同图层，后续做渲染表现、结构拆解、施工模拟时可单独调取对应构件，无需重新拆分模型。在室内空间规划层面，模型的内部净空尺度可满足常规两室一厅的布局需求，墙体分隔线预留了调整空间，设计人员可根据实际使用需求微调内墙位置，不会影响主体承重结构的合理性。这类线框模型相比实体模型，在方案初期的调整效率更高，可快速修改墙体位置、屋面坡度、门窗点位，大幅缩短方案迭代的时间，也能降低大场景装配时的硬件负载，适合在多方案比对阶段使用。建模过程中所有构件的定位均采用参数化约束，调整单一尺寸时关联构件会自动匹配更新，比如调整屋面坡度时，屋架的斜梁长度、檐口高度会同步修正，不会出现构件错位的问题，能有效提升设计调整的效率。
